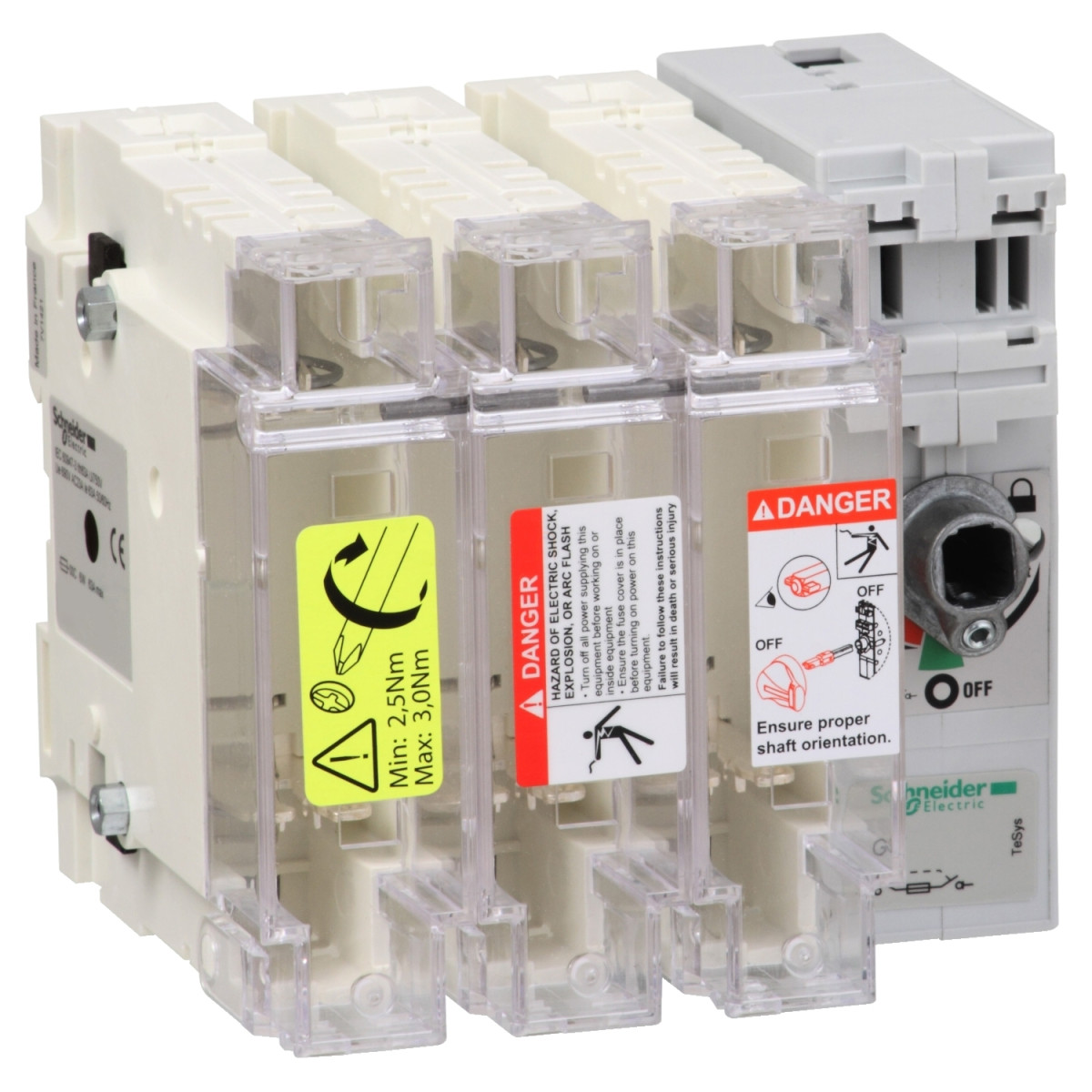

A Schneider Electric TeSys GS termékcsalád GS2J3 típusú biztosítóbetétes megszakító szakaszolója egy professzionális ipari villamossági termék, amely kiváló megoldást kínál 3 fázisú rendszerek biztonságos szakaszolására és túláramvédelemére. Ez a 100A-es névleges áramerősségű, 3 pólusú készülék számos ipari alkalmazásban megállja a helyét, ahol megbízható védelmi rendszerre van szükség.
A TeSys GS2J3 biztosítóbetétes szakaszoló 22x58 mm méretű NFC típusú biztosítékokkal működik, és képes 440V DC és 690V AC feszültségszinteken megbízhatóan üzemelni. A készülék működését 3 NO (alaphelyzetben nyitott) érintkezőkonfiguráció jellemzi, és 3t védett pólussal rendelkezik. A szakaszoló konvencionális hőárama 100A (40°C-on mérve), ami biztosítja a stabil működést normál üzemi körülmények között. Különböző üzemmódokban alkalmazható, például AC-23A és AC-23B kategóriájú kapcsolásokra 400V, 500V, vagy akár 690V feszültségen, illetve DC-23A és DC-23B kategóriájú kapcsolásokra 440V egyenáramú rendszerekben, két pólus sorba kapcsolásával fázisonként.
A szakaszoló kimagasló műszaki jellemzőkkel bír: 750V névleges szigetelési feszültséggel (Ui) és 8kV lökőfeszültség-állósággal (Uimp) rendelkezik. Névleges üzemi teljesítménye 51kW 400V-on, 63kW 500V-on és 90kW 690V-on. A készülék bekapcsolási képessége 1000A 400V AC-23B üzemmódban, míg a megszakítóképessége 800A ugyanilyen feltételek mellett. Rövidzárlati szilárdsága 20kA, ami garantálja a biztonságos működést akár szélsőséges körülmények között is. A termék rövidzárlati bekapcsolási áramerőssége (Icm) 80kA 400V-on, gG biztosítékokkal védve. A mechanikai élettartam 10000 kapcsolási ciklus, míg az elektromos élettartam 1500 ciklus AC-23A és AC-23B üzemmódokban, illetve 300 ciklus más kategóriájú alkalmazásoknál.
A TeSys GS2J3 kezelése kétféle módon történhet: külső frontoldali vagy külső jobb oldali működtető karral. A készülék telepítése lemezre történik, és a csatlakoztatás 20mm²-es sínekkel vagy 25-95mm²-es gyűrűs kábelsarukkal valósítható meg. A teljesítményáramkör csatlakozásainál 12 N.m meghúzási nyomaték javasolt. A készülék szélessége 148 mm, magassága 162 mm, mélysége 116 mm, tömege pedig 1,5 kg. A szakaszoló IP20-as védettséggel rendelkezik (csatlakozófedéllel), és -20...70°C közötti üzemi hőmérséklettartományban működtethető. A készülék megfelel az IEC 60947-3 szabványnak és rendelkezik CE tanúsítvánnyal, ami biztosítja a minőséget és a megfelelőséget az európai előírásoknak.
Schneider Electric TeSys GS - GS2J3 - Biztosítóbetétes megszakító szakaszoló műszaki adatok
Termék főbb jellemzői
Termékcsalád: TeSys
Terméknév: TeSys GS
Rövid terméknév: GS2J
Termék típusa: Biztosítóbetétes megszakító szakaszoló
Pólusok leírása: 3P
Védett pólusok: 3t
Érintkezők típusa: 3 NO
Villamos jellemzők
Konvencionális szabad léghőáram [Ith]: 100 A (40 °C-on)
Névleges üzemi áram [Ie]:
100 A 440 V-on 2 pólus sorba kapcsolva fázisonként DC-23A
100 A 440 V-on 2 pólus sorba kapcsolva fázisonként DC-23B
100 A 690 V-on, nem egymás mellé helyezett pólusoknál AC-23A
100 A 690 V-on, nem egymás mellé helyezett pólusoknál AC-23B
100 A 400 V-on AC-23A
100 A 400 V-on AC-23B
100 A 500 V-on AC-23A
100 A 500 V-on AC-23B
Biztosíték típusa: NFC
Biztosíték mérete: 22 x 58 mm
Hálózat típusa: AC/DC
Hálózati frekvencia: 50/60 Hz
Kiegészítő információk
Működtető fogantyú típusa: Külső frontoldali vagy külső jobb oldali
Szerelési mód: Lemezre
Névleges szigetelési feszültség [Ui]: 750 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi teljesítmény:
51 kW 400 V-on
63 kW 500 V-on
90 kW 690 V-on
Bekapcsolóképesség: 1000 A 400 V-on AC-23B
Megszakítóképesség: 800 A 400 V-on (AC-23B)
Rövidzárlati szilárdság: 20 kA
Mechanikai élettartam: 10000 ciklus
Villamos élettartam:
1500 ciklus AC-23A
1500 ciklus AC-23B
300 ciklus AC-23A
300 ciklus AC-23B
Csatlakozások:
Áramkör: 20 mm² sínek
Áramkör: 25...95 mm² gyűrűs kábelsaruk
Névleges rövidzárlati bekapcsolási áramerősség [Icm]: 80 kA 400 V-on gG biztosítékokkal védve
Meghúzási nyomaték: Áramkör: 12 N.m
Környezeti feltételek
Szabványok: IEC 60947-3
Termék tanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint (csatlakozófedéllel)
Üzemi környezeti hőmérséklet: -20...70 °C
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság:
850 °C biztosítékfedél az IEC 60695-2-1 szerint
960 °C test az IEC 60695-2-1 szerint
Méretek és súly
Magasság: 162 mm
Szélesség: 148 mm
Mélység: 116 mm
Nettó súly: 1,5 kg
