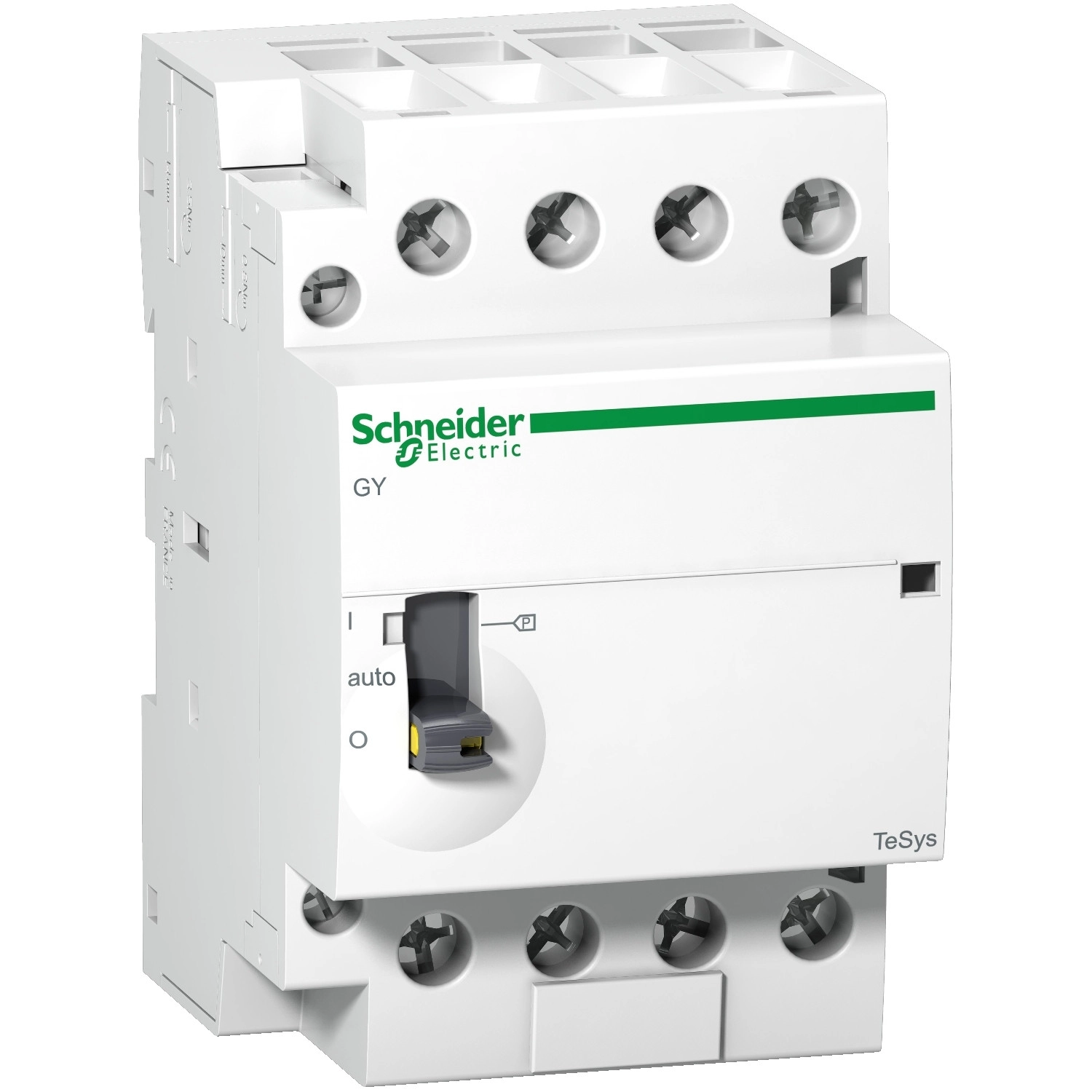

A Schneider Electric TeSys GY6340M5 moduláris kettős tarifájú mágneskapcsoló az ipari és lakossági villamos rendszerek egyik legmegbízhatóbb kapcsolóeleme, amely kiváló teljesítményt nyújt különböző alkalmazásokban. Ez a 63A névleges áramerősségű, 4NO érintkezőkkel rendelkező készülék ideális világítási, fűtési és motoros alkalmazásokhoz, különösen ahol a távvezérlés és a megbízható kapcsolás alapvető követelmény.
A TeSys GY termékcsalád részeként ez a GY63 rövidnevű modell 220-240V AC 50Hz tekerccsel rendelkezik, amely lehetővé teszi az egyszerű integrációt a legtöbb vezérlőrendszerrel. A készülék maximális 250V AC üzemi feszültségen működik, és AC-7A felhasználási kategóriában 63A, míg AC-7B kategóriában 25A névleges üzemi árammal rendelkezik. A készülék megtervezett működési pozíciója 30°/függőleges, ami optimális hőelvezetést és megbízható működést biztosít.
A GY6340M5 kiváló villamos paraméterekkel büszkélkedhet: 4 kV névleges lökőfeszültség-állóság, 500V névleges szigetelési feszültség (mind az IEC 61095, mind a VDE 0110 szabványnak megfelelően), valamint lenyűgöző kapcsolási képesség: 200A bekapcsolási zárlati áram 400V AC mellett a tápáramkörnél, az IEC 61095 szabványnak megfelelően. A termék konvencionális szabad levegőben mért termikus árama 63A 50°C-on, míg átlagos impedanciája mindössze 2 mOhm. A tartósságot tekintve mind az AC-7A, mind az AC-7B kategóriában 100000 kapcsolási ciklust garantál a gyártó, ami kiemelkedő élettartamot jelent.
A telepítés és használat szempontjából a GY6340M5 rendkívül felhasználóbarát: DIN sínre pattintható (clip-on) rögzítéssel rendelkezik, és mindössze 3 db 18 mm-es modult foglal el a szerelősínen. Méretei kompaktak: 85 mm magasság, 54 mm szélesség és 62,5 mm mélység, miközben tömege csak 0,39 kg. A termék fehér színű, és IEC 60947-5 valamint IEC 61095 szabványoknak megfelelően gyártják. A vezérlés távvezérléssel történik, és a kapcsoló 300 kapcsolás/óra maximális működési frekvenciát biztosít 50°C-on.
A termék csatlakozásai csavaros kapcsokkal vannak kialakítva, amelyek széles keresztmetszetű vezetékekkel kompatibilisek: a tápáramkörben akár 25 mm² hajlékony vagy tömör vezeték, míg a vezérlőáramkörben 1,5-2,5 mm² keresztmetszetű vezetékek fogadására alkalmas. A kapcsolási idők is kedvezőek: nyitás 10-25 ms, zárás 10-30 ms. A Schneider Electric TeSys GY6340M5 kiváló környezetállósággal is rendelkezik: működési hőmérséklet-tartománya -5...50°C, tárolási hőmérséklet-tartománya -40...70°C, és akár 3000 m tengerszint feletti magasságig használható. Védettsége IP40 tokozásban, illetve IP20 szabadon, a VDE 0106 szerint. A termék mechanikai robusztusságát a különböző teszteken elért eredményei bizonyítják: nyitott kontaktor esetén 10 Gn 11 ms-ig, zárt kontaktor esetén 15 Gn 11 ms-ig tartó ütésállóság, valamint 2-3 Gn, 5-300 Hz frekvenciatartományú rezgésállóság.
Schneider Electric TeSys GC, GY, GF16 - GY6340M5 - Moduláris mágneskapcsoló 63A 220VAC műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GY
Termék vagy komponens típus: Moduláris kettős tarifájú mágneskapcsoló
Készülék rövid neve: GY63
Kontaktor alkalmazás: Világítás, Motorvezérlés, Fűtés
Műszaki jellemzők
Felhasználási kategória: AC-7A, AC-7B
Pólusok leírása: 4P
Teljesítménypólus érintkező összetétel: 4 NO
Névleges üzemi feszültség: <= 250 V AC
Névleges üzemi áram: 63 A AC-7A, 25 A AC-7B
Működési pozíció: 30°/függőleges
Vezérlőáramkör típusa: AC 50 Hz
Vezérlőáramkör feszültség: 220...240 V AC 50 Hz
Névleges lökőfeszültség-állóság: 4 kV
Konvencionális szabad levegőben termikus áram: 63 A (50 °C-nál) tápáramkörnél
Névleges zárási képesség: 200 A 400 V AC-nél tápáramkörnél, IEC 61095 szerint
Névleges bontási képesség: 200 A 400 V-nál tápáramkörnél, IEC 61095 szerint
Névleges rövid idejű áramerősség: 504 A 40 °C - 10 s tápáramkörnél, 157 A 40 °C - 30 s tápáramkörnél
Kapcsolódó biztosíték névleges értéke: 63 A gL <= 440 V tápáramkörnél
Átlagos impedancia: 2 mOhm - Ith 63 A 50 Hz tápáramkörnél
Névleges szigetelési feszültség: 500 V IEC 61095 szerint, 500 V VDE 0110 szerint
Villamos élettartam: AC-7A: 100000 ciklus, AC-7B: 100000 ciklus
Teljesítmény disszipáció pólusonként: 8 W
Vezérlés típusa: Távvezérlés
Szerelési mód: Rápattintható
Szerelési tartó: DIN sín
Szabványok: IEC 60947-5, IEC 61095
Csatlakozások és mechanikai jellemzők
Meghúzási nyomaték: Tápáramkör: 3,5 N.m - csavaros kapocsnál, Vezérlőáramkör: 3,5 N.m - csavaros kapocsnál
Működési idő: 10...25 ms nyitás, 10...30 ms zárás
Mechanikai élettartam: 1000000 ciklus
Maximális működési frekvencia: 300 ciklus/óra 50 °C
Bekapcsolási teljesítmény: 53 VA 50 Hz (20 °C-nál)
Tartási teljesítményfelvétel: 6,5 VA 50 Hz (20 °C-nál)
Hőleadás: 2,1 W 50/60 Hz-nél
Környezeti jellemzők
IP védettségi fokozat: IP40 VDE 0106 szerint (tokozásban), IP20 VDE 0106 szerint
Védőkezelés: TC
Környezeti hőmérséklet működés közben: -5…50 °C
Környezeti hőmérséklet tárolás során: -40…70 °C
Üzemi magasság: <= 3000 m
Mechanikai robusztusság: Ütésállóság nyitott kontaktornál: 10 Gn 11 ms-ig, Ütésállóság zárt kontaktornál: 15 Gn 11 ms-ig, Rezgésállóság nyitott kontaktornál: 2 Gn, 5...300 Hz, Rezgésállóság zárt kontaktornál: 3 Gn, 5...300 Hz
Méretek
18 mm-es modulok teljes száma: 3
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 62,5 mm
