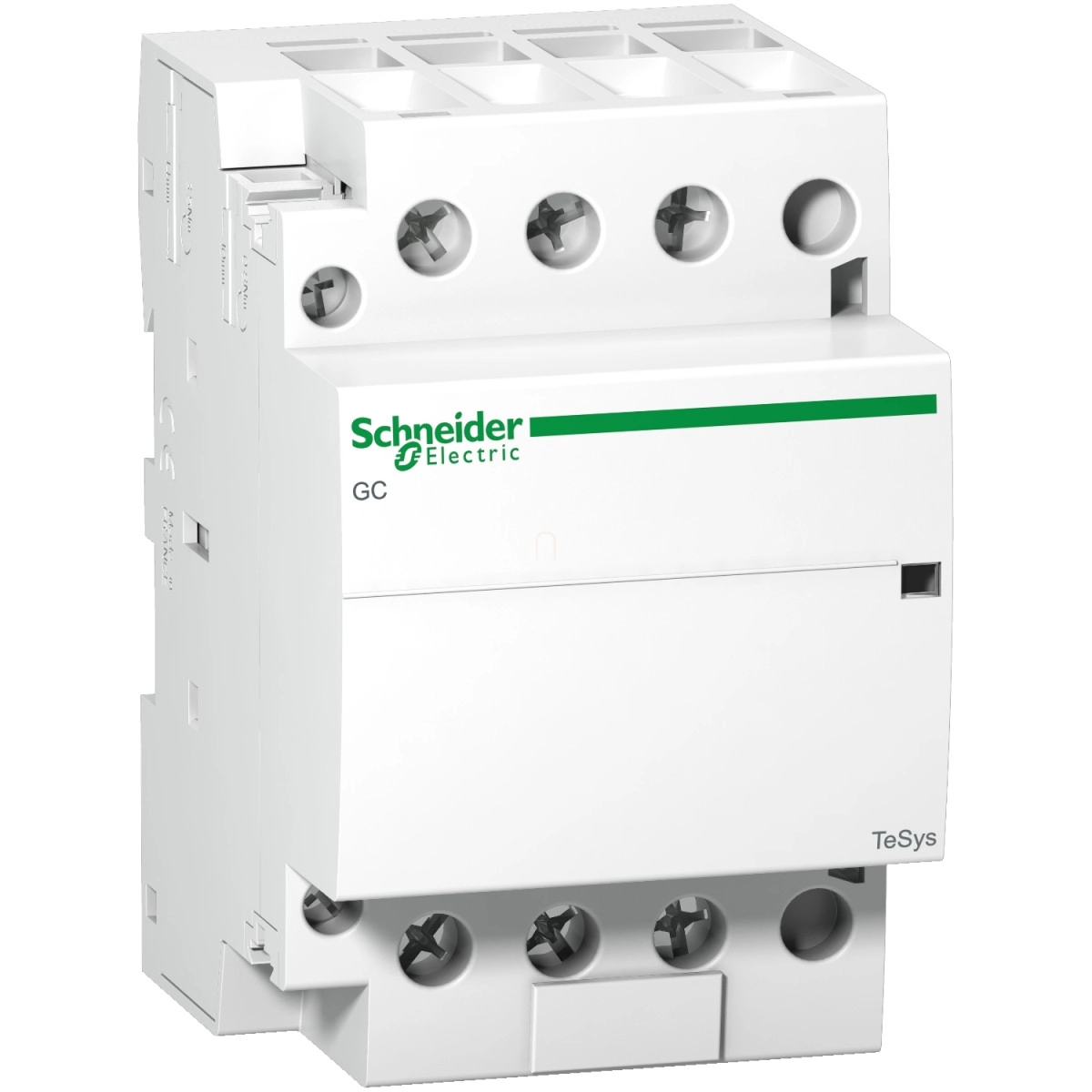

A Schneider Electric TeSys GC sorozatú GC4030M5 moduláris mágneskapcsolója egy rendkívül megbízható villamossági termék, amely széles körben alkalmazható különböző vezérlési feladatokhoz. Ez a 40A-es mágneskapcsoló kifejezetten motor vezérlés, fűtés és világítás kapcsolására tervezték, így ideális választás mind ipari, mind kereskedelmi létesítményekben.
A TeSys GC4030M5 kompakt kialakítása és 3 NO (3 záró) érintkezője lehetővé teszi a hatékony teljesítmény-kapcsolást. A készülék AC-7A és AC-7B felhasználási kategóriának megfelelően használható, ahol az AC-7A kategóriában 40A, míg AC-7B kategóriában 15A névleges üzemi árammal rendelkezik. A vezérlő áramkör 220-240V AC 50 Hz tekercsfeszültséggel működik, amely a legelterjedtebb hálózati feszültség Európában. A terméket 30°/vertikális működési pozícióban kell felszerelni az optimális teljesítmény érdekében.
Műszaki szempontból a Schneider Electric GC4030M5 kapcsológép kiemelkedő jellemzőkkel rendelkezik. A készülék névleges lökőfeszültség-állósága 4 kV, a konvencionális szabad levegő termikus árama 40A (50°C-on) a teljesítmény áramkörben. Az Irms névleges bekapcsolási képessége 120A 400V AC-n a teljesítmény áramkörben az IEC 61095 szabványnak megfelelően. A névleges megszakítási képesség szintén 120A 400V-on a teljesítmény áramkörben, ugyancsak az IEC 61095 szabvány szerint. A névleges rövid idejű áramerősség 320A 40°C-on 10 másodpercig, illetve 100A 40°C-on 30 másodpercig. Az ajánlott biztosíték értéke 40A gL típusú, maximum 440V-on. Az átlagos impedancia 2 mOhm 40A névleges áram és 50 Hz mellett. A névleges szigetelési feszültség 500V az IEC 61095 és VDE 0110 szabványoknak megfelelően. Az elektromos élettartam mind az AC-7A, mind az AC-7B kategóriában 100000 kapcsolási ciklus, a pólusonkénti teljesítmény-disszipáció 3.2W. A vezérlés típusa távirányítású, a szerelési mód DIN sínre pattintható.
A TeSys GC4030M5 kiváló csatlakozási lehetőségeket biztosít a vezérlő és teljesítmény áramkörökhöz egyaránt. A meghúzási nyomaték a vezérlő áramkörnél 0.8 Nm, a teljesítmény áramkörnél 2 Nm. A működési idő nyitáskor 10-25 ms, záráskor 10-30 ms. A mechanikai élettartam 1000000 kapcsolási ciklus, a maximális működési sebesség pedig 300 kapcsolás/óra 50°C-on. A kontaktor környezeti védettségi szintje IP40 (burkolatban) és IP20 az VDE 0106 szabvány szerint. Üzemi hőmérséklettartománya -5°C és +50°C között van, tárolási hőmérséklettartománya pedig -40°C és +70°C között. Az üzemi magasság maximum 3000m lehet. Méreteit tekintve a magassága 85mm, szélessége 54mm, mélysége pedig 62.5mm.
Schneider Electric TeSys GC, GY, GF16 - GC4030M5 - Mágneskapcsoló 40A 220/240V műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GC
Termék típusa: Moduláris mágneskapcsoló
Rövid terméknév: GC40
Felhasználási terület: Motor vezérlés, Fűtés, Világítás
Műszaki adatok
Felhasználási kategória: AC-7B, AC-7A
Pólusok leírása: 3P
Teljesítmény pólus érintkezők: 3 NO (záró)
Névleges üzemi feszültség: <= 250 V AC
Névleges üzemi áramerősség: 40 A AC-7A, 15 A AC-7B
Működési pozíció: 30°/vertikális
Vezérlő áramkör típusa: AC 50 Hz
Vezérlő áramkör feszültsége: 220...240 V AC 50 Hz
Névleges lökőfeszültség-állóság: 4 kV
Konvencionális szabad levegő termikus áram: 40 A (50 °C-on) teljesítmény áramkörben
Névleges bekapcsolási képesség: 120 A 400 V AC teljesítmény áramkörben IEC 61095 szerint
Névleges megszakítási képesség: 120 A 400 V teljesítmény áramkörben IEC 61095 szerint
Névleges rövid idejű áramerősség: 320 A 40 °C - 10 s teljesítmény áramkörben, 100 A 40 °C - 30 s teljesítmény áramkörben
Ajánlott biztosíték: 40 A gL <= 440 V teljesítmény áramkörhöz
Átlagos impedancia: 2 mOhm - 40 A 50 Hz teljesítmény áramkörben
Névleges szigetelési feszültség: 500 V IEC 61095 szerint, 500 V VDE 0110 szerint
Elektromos élettartam: AC-7A: 100000 ciklus, AC-7B: 100000 ciklus
Pólusonkénti teljesítmény-disszipáció: 3.2 W
Vezérlés típusa: Távirányítású
Szerelési mód: Pattintható
Szerelési alap: DIN sín
Szabványok: IEC 60947-5, IEC 61095
Fizikai tulajdonságok
Működési idő: 10...25 ms nyitás, 10...30 ms zárás
Mechanikai élettartam: 1000000 ciklus
Maximális működési sebesség: 300 kapcsolás/óra 50 °C
IP védettségi fokozat: IP40 VDE 0106 szerint (burkolatban), IP20 VDE 0106 szerint
Üzemi hőmérséklet tartomány: -5...50 °C
Tárolási hőmérséklet tartomány: -40...70 °C
Üzemi magasság: <= 3000 m
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 62.5 mm
Szín: Fehér
