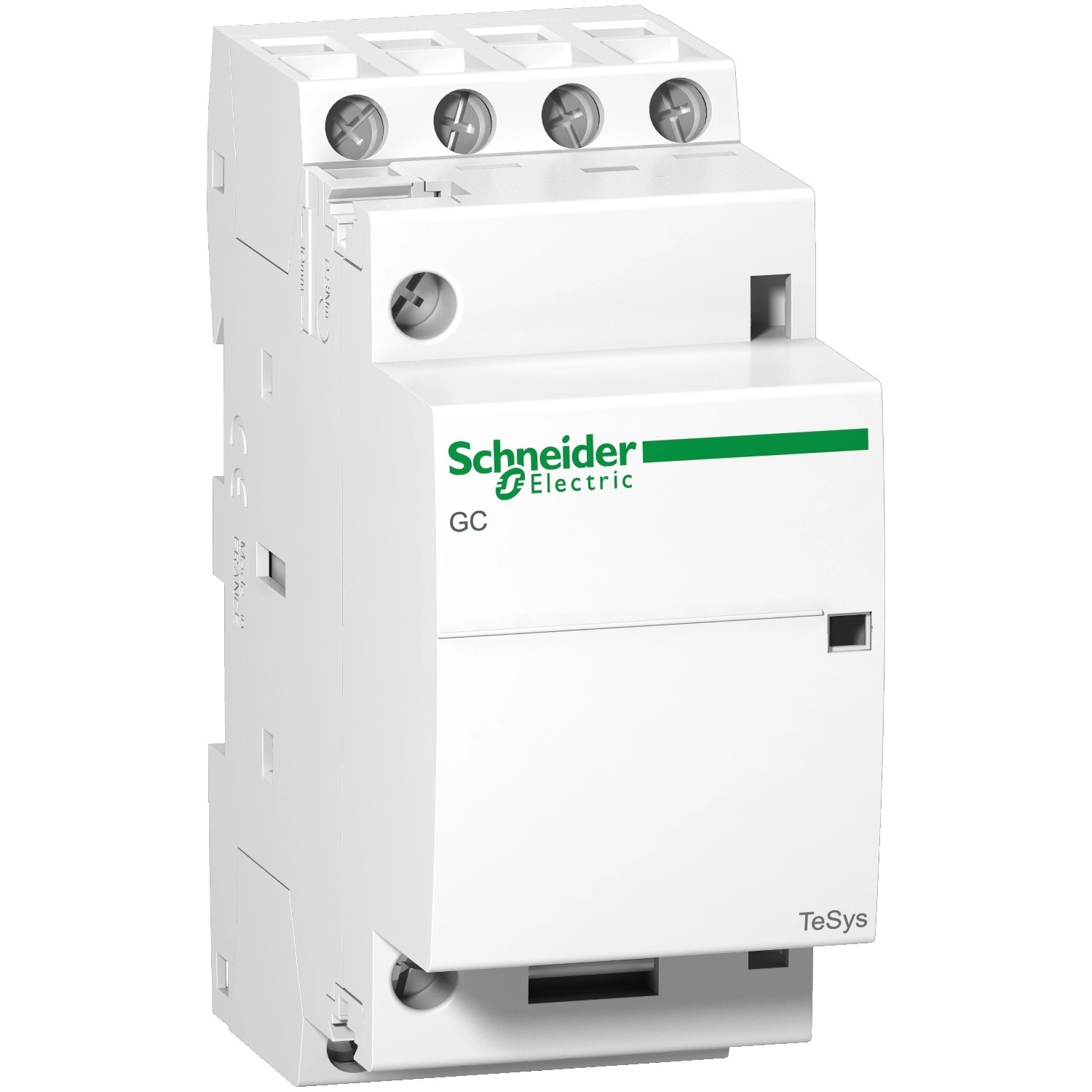

A Schneider Electric TeSys GC sorozatának GC2540M5 típusú moduláris mágneskapcsolója egy sokoldalú, kompakt megoldást kínál különböző ipari és épületgépészeti alkalmazásokhoz. Ez a moduláris kontaktor tökéletes választás világítási rendszerek, motoros alkalmazások és fűtési rendszerek vezérléséhez, ahol megbízható és hosszú élettartamú kapcsolóelemre van szükség.
A GC2540M5 mágneskapcsoló 4 darab NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amelyek 25 A áramerősséget képesek kapcsolni AC-7A felhasználási kategóriában, illetve 8,5 A-t AC-7B alkalmazásokban. A maximális névleges üzemi feszültsége 250 V AC. A termék vezérlőtekercsét 220-240 V AC 50 Hz táplálással kell működtetni, így tökéletesen illeszkedik a legtöbb európai elektromos hálózathoz. A készülék kompakt méretekkel rendelkezik: 85 mm magas, 36 mm széles és 62,5 mm mély, ezáltal 2 db 18 mm-es modulhelyet foglal el a DIN-sínen.
A TeSys GC2540M5 kiemelkedő villamos tulajdonságokkal büszkélkedhet. 4 kV-os lökőfeszültség-állósággal rendelkezik, a hagyományos szabad levegős hőáramerősségének értéke 25 A (50 °C-on) a főáramkörben. Az Irms névleges bekapcsolási képesség 68 A 400 V AC-nél, ami megfelel az IEC 61095 szabványnak. A névleges megszakítási képessége szintén 68 A 400 V-nál. A készülék rövidzárlati szilárdságát a 200 A / 40 °C / 10 másodperc, illetve 62 A / 40 °C / 30 másodperc értékek jellemzik. Az átlagos impedanciája 2,5 mOhm 25 A-es áramerősségnél és 50 Hz-en. A névleges szigetelési feszültsége 500 V, ami megfelel az IEC 61095 és a VDE 0110 szabványoknak. Tartós és megbízható működésre tervezték, amit a 100 000 ciklusos elektromos élettartam is igazol mind AC-7A, mind AC-7B felhasználási kategóriában.
A készülék műszaki paraméterei között fontos kiemelni a működési jellemzőket is. A kontaktor nyitási ideje 10-25 ms, míg a záródási ideje 10-30 ms között van. A mechanikai élettartama rendkívül hosszú, 1 000 000 kapcsolási ciklus. A maximális működtetési gyakorisága 300 ciklus/óra 50 °C-on. A vezérlőáramköri feszültséghatárok is széles tartományt ölelnek fel: elengedési érték 0,2-0,75 Uc 50 Hz-en, míg a működési tartomány 0,85-1,1 Uc 50 Hz-en (50 °C alatt). A bekapcsolási teljesítményfelvétel 34 VA 50 Hz-en (20 °C-on), míg a tartó teljesítményfelvétele csupán 4,6 VA. Az egységenkénti hőleadás mindössze 1,6 W 50/60 Hz-en, pólusonként 1,6 W. A készülék távvezérléssel működtethető, és clip-on módszerrel szerelhető DIN-sínre. Üzemeltetése -5...50 °C közötti környezeti hőmérsékleten biztosított, tárolása pedig -40...70 °C között lehetséges. Védettsége IP40 (burkolatban) illetve IP20, a VDE 0106 szabvány szerint.
Schneider Electric TeSys GC, GY, GF16 - GC2540M5 - Mágneskapcsoló műszaki adatok
Főbb jellemzők
Sorozat: TeSys
Termék neve: TeSys GC
Termék vagy komponens típusa: Moduláris mágneskapcsoló
Eszköz rövid neve: GC25
Mágneskapcsoló alkalmazása: Világítás, Motorvezérlés, Fűtés
Kiegészítő adatok
Felhasználási kategória: AC-7B, AC-7A
Pólusok leírása: 4P
Teljesítmény pólusérintkező összetétele: 4 NO
Névleges üzemi feszültség [Ue]: <= 250 V AC
Névleges üzemi áram [Ie]: 25 A AC-7A, 8,5 A AC-7B
Üzemeltetési pozíció: 30°/függőleges
Vezérlőáramkör típusa: AC 50 Hz
Vezérlőáramkör feszültsége [Uc]: 220...240 V AC 50 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Hagyományos szabad levegős hőáramerősség [Ith]: 25 A (50 °C-on) a teljesítményáramkörben
Irms névleges bekapcsolási képesség: 68 A 400 V AC-nél a teljesítményáramkörben, IEC 61095 szerint
Névleges megszakítási képesség: 68 A 400 V-nál a teljesítményáramkörben, IEC 61095 szerint
Névleges rövid idejű withstand áram [Icw]: 200 A 40 °C - 10 s a teljesítményáramkörben, 62 A 40 °C - 30 s a teljesítményáramkörben
Társított biztosító névleges értéke: 25 A gL <= 440 V-nál a teljesítményáramkörben
Átlagos impedancia: 2,5 mOhm - Ith 25 A 50 Hz a teljesítményáramkörben
Névleges szigetelési feszültség [Ui]: 500 V IEC 61095 szerint, 500 V VDE 0110 szerint
Elektromos élettartam: AC-7A: 100000 ciklus, AC-7B: 100000 ciklus
Teljesítmény disszipáció pólusonként: 1,6 W
Vezérlési típus: Távvezérlés
Szerelési mód: Bepattintós
Szerelési alap: DIN sín
Csatlakozások és terminálfedők
Csatlakozások - terminálok: Vezérlőáramkör és teljesítményáramkör: csavaros csatlakozókapcsok különböző vezetékméretekhez (1,5-6 mm²)
Meghúzási nyomaték: Vezérlőáramkör: 0,8 Nm - a csavaros csatlakozókapcsoknál, Teljesítményáramkör: 0,8 Nm - a csavaros csatlakozókapcsoknál
Üzemeltetés
Működési idő: 10...25 ms nyitás, 10...30 ms zárás
Mechanikai élettartam: 1000000 ciklus
Maximális működési frekvencia: 300 ciklus/óra 50 °C-on
Vezérlőáramkör feszültséghatárok: Elengedés: 0,2...0,75 Uc 50 Hz-en (50 °C alatt), Működés: 0,85...1,1 Uc 50 Hz-en (50 °C alatt)
Bekapcsolási teljesítmény VA-ben: 34 VA 50 Hz (20 °C-on)
Tartó teljesítményfelvétel VA-ben: 4,6 VA 50 Hz (20 °C-on)
Hőleadás: 1,6 W 50/60 Hz-en
Környezeti jellemzők
IP védettségi fokozat: IP40 VDE 0106 szerint (burkolatban), IP20 VDE 0106 szerint
Védőkezelés: TC
Környezeti levegőhőmérséklet működés közben: -5...50 °C
Környezeti levegőhőmérséklet tárolás alatt: -40...70 °C
Üzemelési magasság: <= 3000 m
Mechanikai robusztusság: Ütések nyitott kontaktornál: 10 Gn 11 ms esetén, Ütések zárt kontaktornál: 15 Gn 11 ms esetén, Rezgések nyitott kontaktornál: 2 Gn, 5...300 Hz, Rezgések zárt kontaktornál: 3 Gn, 5...300 Hz
Méretadatok
18 mm-es modulok teljes száma: 2
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 62,5 mm
Szín: Fehér
