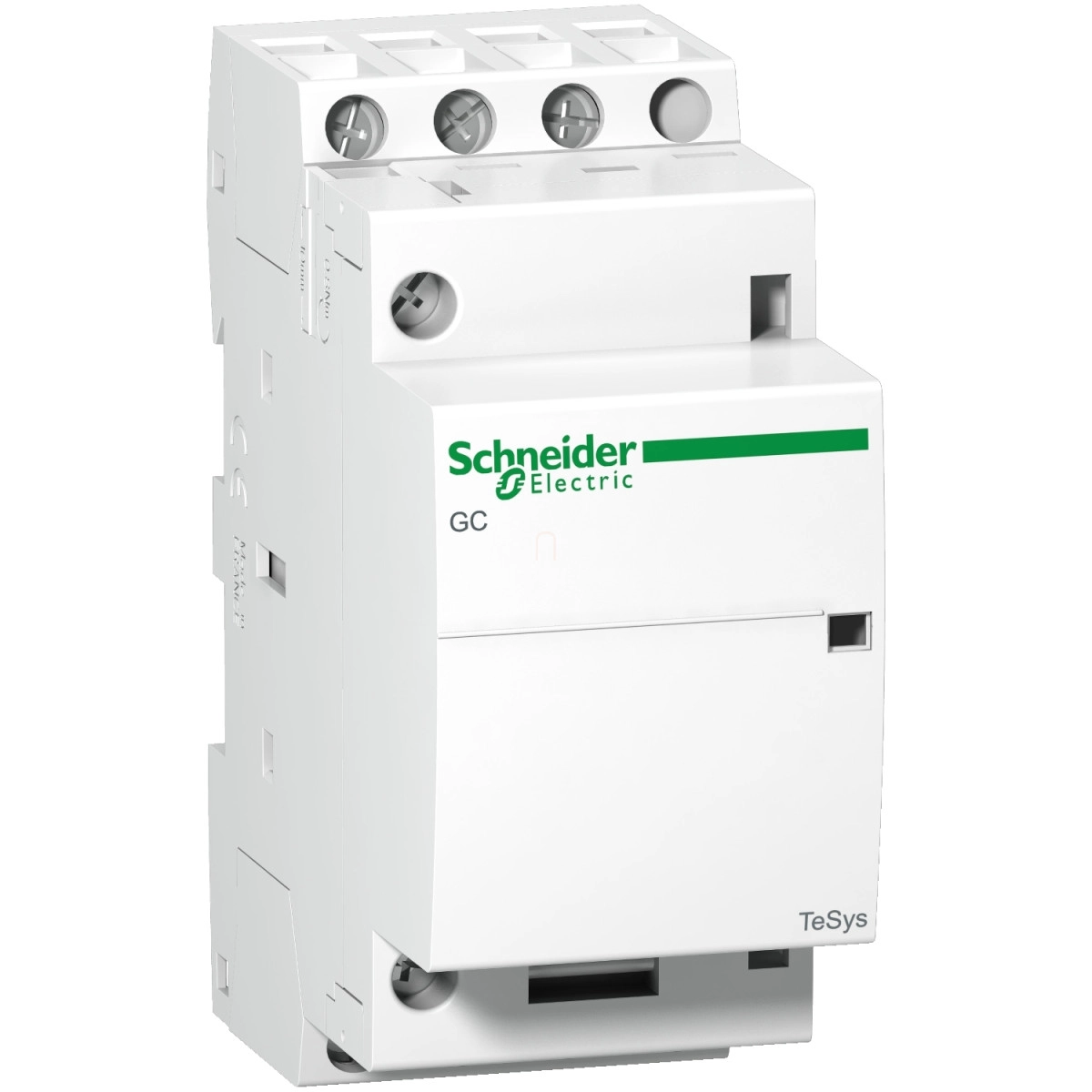

A Schneider Electric TeSys GC termékcsaládba tartozó GC2530M5 moduláris kontaktor egy rendkívül sokoldalú villamos kapcsolóeszköz, amely kifejezetten motorvezérlésre, világítási rendszerekhez és fűtési alkalmazásokhoz lett kifejlesztve. Ez a kompakt, mindössze 2 modul szélességű (36 mm) kontaktor tökéletes választás, ha megbízható teljesítményre és hosszú élettartamra van szükséged korlátozott helykínálat mellett.
A GC2530M5 modell 3 darab záróérintkezővel (3NO) rendelkezik, amelyek 25A áramerősséget képesek kapcsolni AC-7A felhasználási kategóriában (ellenállásos terhelés, mint például fűtés) és 8,5A-t AC-7B kategóriában (világítási alkalmazások). A kontaktor névleges üzemi feszültsége maximum 250V AC, míg a vezérlőkör 220-240V AC 50Hz-es táplálást igényel. A termék magas szintű villamos biztonságot nyújt, amit a 4 kV lökőfeszültség-állóság és az 500V szigetelési feszültség is jelez, megfelelve az IEC 61095 és IEC 60947-5 szabványoknak.
A készülék kiemelkedő villamos tulajdonságokkal rendelkezik: a névleges bekapcsolási áram (Irms) 68A 400V AC feszültségen, a rövidzárlati megszakítóképessége szintén 68A 400V-on. A kontaktor rövid idejű áramterhelhetősége (Icw) 200A 10 másodpercig, illetve 62A 30 másodpercig. Az átlagos impedancia rendkívül alacsony, mindössze 2,5 mOhm, ami minimális veszteséget és hőtermelést jelent. Pólusonkénti teljesítményveszteség 1,6W, míg a teljes hőleadás 1,6W 50/60 Hz frekvencián.
A GC2530M5 moduláris kontaktor telepítése gyors és egyszerű a DIN sínre pattintható (clip-on) kialakításnak köszönhetően. A csavaros csatlakozóknak köszönhetően rugalmas bekötési lehetőségeket kínál: a vezérlőáramkörben maximum 2,5 mm², míg az erősáramú körben akár 6 mm² keresztmetszetű vezetékek is csatlakoztathatók. A termék fehér színű, és a szabványos 30°/függőleges telepítési pozíció mellett a készülék üzemi hőmérséklet-tartománya -5°C és +50°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között.
A GC2530M5 mechanikai szempontból is kiváló paraméterekkel rendelkezik: akár 1.000.000 mechanikai ciklusra tervezték, és az elektromos élettartama is kiemelkedő, AC-7A és AC-7B kategóriákban egyaránt 100.000 kapcsolási ciklus. A készülék ellenáll a jelentős mechanikai igénybevételeknek is: nyitott állapotban 10 Gn, zárt állapotban 15 Gn ütésállóságot biztosít, valamint rezgésállósága nyitott állapotban 2 Gn, zárt állapotban 3 Gn az 5-300 Hz tartományban. A kontaktor IP40 védettségi fokozattal rendelkezik zárt szekrényben, önállóan IP20 besorolású a VDE 0106 szerint.
Schneider TeSys GC moduláris kontaktor GC2530M5 műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GC
Terméktípus: Moduláris kontaktor
Rövidnév: GC25
Alkalmazási terület: Motorvezérlés, Világítás, Fűtés
Műszaki specifikációk
Felhasználási kategória: AC-7A, AC-7B
Pólusok leírása: 3P
Teljesítmény érintkező összetétel: 3 NO
Névleges üzemi feszültség [Ue]: <= 250 V AC
Névleges üzemi áram [Ie]: 25 A AC-7A, 8,5 A AC-7B
Üzemi pozíció: 30°/függőleges
Vezérlőáramkör típusa: AC 50 Hz
Vezérlőáramkör feszültsége [Uc]: 220...240 V AC 50 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Hagyományos szabad levegőben történő hőáram [Ith]: 25 A (50 °C-on) teljesítményáramkörre
Névleges bekapcsolási áram Irms: 68 A 400 V AC teljesítményáramkörre, IEC 61095 szerint
Névleges megszakítóképesség: 68 A 400 V-on teljesítményáramkörre, IEC 61095 szerint
Névleges rövid idejű áramterhelhetőség [Icw]: 200 A 40 °C - 10 s teljesítményáramkörre, 62 A 40 °C - 30 s teljesítményáramkörre
Kapcsolódó biztosíték névleges árama: 25 A gL <= 440 V teljesítményáramkörre
Átlagos impedancia: 2,5 mOhm - Ith 25 A 50 Hz teljesítményáramkörre
Névleges szigetelési feszültség [Ui]: 500 V IEC 61095 szerint, 500 V VDE 0110 szerint
Elektromos élettartam: AC-7A: 100000 ciklus, AC-7B: 100000 ciklus
Pólusonkénti teljesítményveszteség: 1,6 W
Vezérlés típusa: Távvezérlés
Rögzítési mód: Rápattintható
Rögzítési felület: DIN sín
Szabványok: IEC 61095, IEC 60947-5
Mechanikai jellemzők
Csatlakozások - csatlakozók: Csavaros csatlakozók (részletes vezetékkeresztmetszetek a termékadatlapon)
Meghúzási nyomaték: Vezérlőáramkör: 0,8 N.m - csavaros kapcsokon, Teljesítményáramkör: 0,8 N.m - csavaros kapcsokon
Működési idő: 10...25 ms nyitás, 10...30 ms zárás
Mechanikai élettartam: 1000000 ciklus
Maximális működési gyakoriság: 300 kapcsolás/óra 50 °C-on
Vezérlőáramkör feszültséghatárai: Ejtés: 0,2...0,75 Uc 50 Hz-en (<50 °C-on), Működési: 0,85...1,1 Uc 50 Hz-en (<50 °C-on)
Bekapcsolási teljesítmény VA-ban: 34 VA 50 Hz (20 °C-on)
Tartó teljesítményfelvétel VA-ban: 4,6 VA 50 Hz (20 °C-on)
Hőleadás: 1,6 W 50/60 Hz-en
Környezeti jellemzők
IP védettségi fokozat: IP40 VDE 0106 szerint (burkolatban), IP20 VDE 0106 szerint
Védőkezelés: TC
Környezeti működési hőmérséklet: -5…50 °C
Környezeti tárolási hőmérséklet: -40…70 °C
Üzemi magasság: <= 3000 m
Mechanikai robusztusság: Ütés nyitott kontaktor esetén: 10 Gn 11 ms-ig, Ütés zárt kontaktor esetén: 15 Gn 11 ms-ig, Rezgés nyitott kontaktor esetén: 2 Gn, 5...300 Hz, Rezgés zárt kontaktor esetén: 3 Gn, 5...300 Hz
Méretek és súly
18 mm-es modulok teljes száma: 2
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 62,5 mm
Nettó súly: 0,23 kg
Készletenkénti mennyiség: 6 darabos készlet
Szín: Fehér
