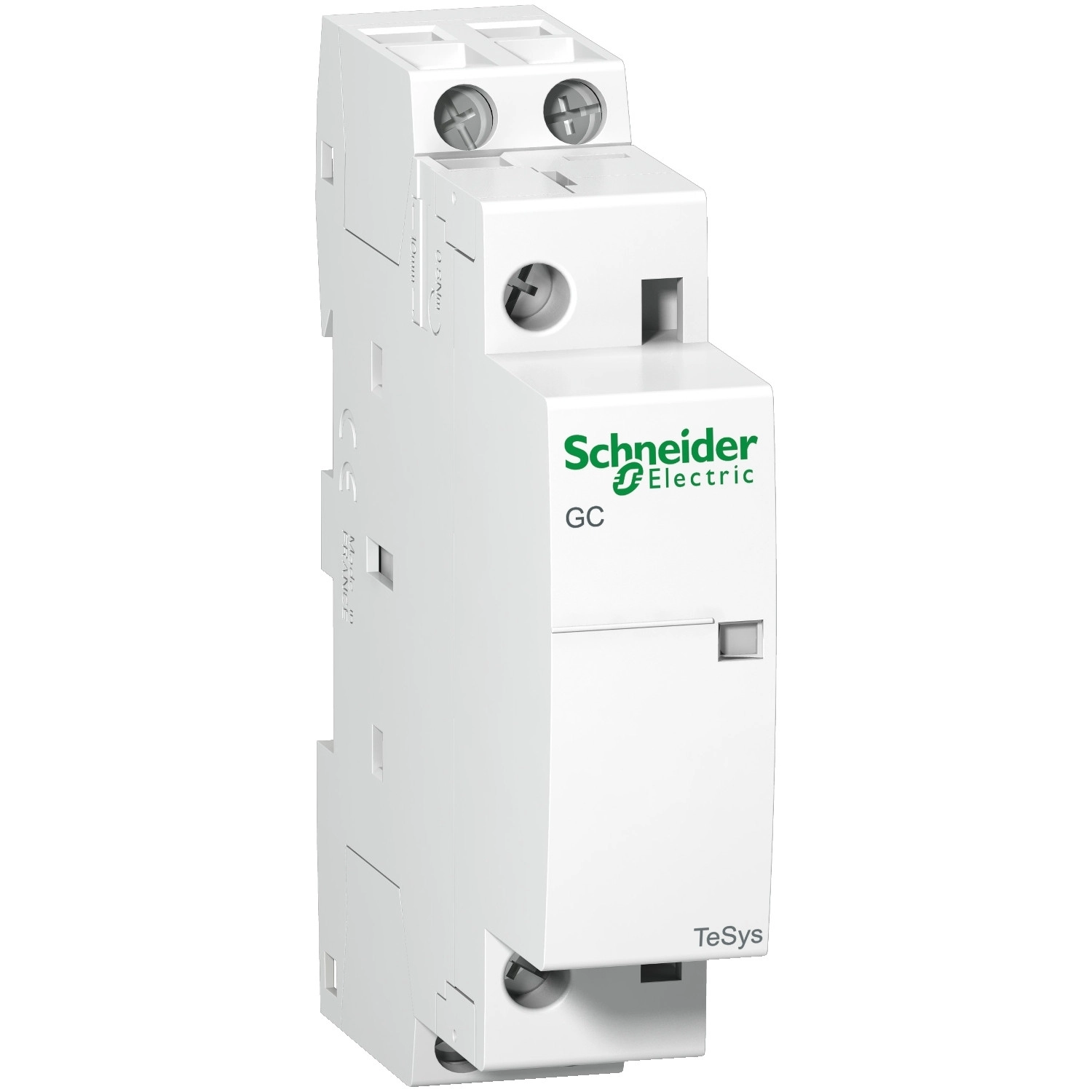

A Schneider Electric TeSys GC2511M5 moduláris kontaktor a professzionális villamossági installációk megbízható alapeleme. Ez a 25A-es kontaktor elsősorban világítási, fűtési és motorvezérlési alkalmazásokhoz készült, ahol a hosszú élettartam és a kompakt kialakítás alapvető követelmény. A GC2511M5 típusszámú készülék a TeSys GC termékcsalád része, amely a Schneider Electric átfogó ipari megoldásainak egyik kiemelkedő komponense.
A készülék 1 NO (záró) és 1 NC (nyitó) érintkezővel rendelkezik, ami sokoldalú kapcsolási feladatokra teszi alkalmassá. Maximális üzemi feszültsége 250V AC, névleges áramerőssége pedig 25A AC-7A alkalmazási kategóriában, illetve 8,5A AC-7B kategóriában. A vezérlőkör 220-240V AC 50Hz feszültségen működik, így tökéletesen illeszkedik a legtöbb európai villamos hálózathoz. A terméket 30°-os függőleges pozícióban kell felszerelni az optimális teljesítmény érdekében.
A TeSys GC2511M5 kontaktor kiemelkedő műszaki paraméterekkel rendelkezik. Névleges lökőfeszültség-állósága 4 kV, hagyományos szabad levegőben mért termikus árama 25A (50°C-on). Irms névleges bekapcsolási képessége 68A 400V AC-nél, és ugyanilyen értékű a megszakítási képessége is. Rövid idejű áramvezetési képessége (Icw) 200A 10 másodpercig, illetve 62A 30 másodpercig, 40°C-on. A kapcsolódó biztosíték névleges értéke 25A gL, 440V-ig. Az átlagos impedancia értéke rendkívül alacsony: mindössze 2,5 mOhm (25A, 50Hz mellett). A készülék szigetelési feszültsége 500V az IEC 61095 és a VDE 0110 szabványnak megfelelően. Az elektromos élettartam AC-7A és AC-7B kategóriában egyaránt 100 000 kapcsolási ciklus, a pólusonkénti teljesítmény-disszipáció pedig 1,6W.
A kompakt méreteknek köszönhetően a TeSys GC2511M5 moduláris kontaktor mindössze 1 db 18mm-es modulhelyet foglal el a DIN-sínen. Pontos méretei: 81mm magasság, 17,5mm szélesség és 62,5mm mélység. A készülék clip-on rögzítéssel szerelhető DIN-sínre, ami gyors és egyszerű telepítést tesz lehetővé. A vezérlés típusa távvezérlés. Az IP védelmi fokozat IP40 zárt helyen (VDE 0106 szerint), illetve IP20 nyílt térben. A működési hőmérséklet-tartomány -5°C és 50°C között van, míg tárolásra -40°C és 70°C között alkalmas. Maximális üzemi magasság 3000m.
A TeSys GC2511M5 kontaktor széleskörű csatlakoztatási lehetőségeket biztosít. Mind a vezérlő áramkör, mind a teljesítmény áramkör csavaros kapcsokkal rendelkezik, amelyek különböző keresztmetszetű kábelekkel használhatók. A vezérlőáramkör kapcsaihoz 1,5-2,5 mm² keresztmetszetű kábelek csatlakoztathatók, míg a teljesítmény áramkör kapcsai akár 6 mm² keresztmetszetű rugalmas vagy tömör kábelek befogadására is alkalmasak. A meghúzási nyomaték mindkét áramkörnél 0,8 Nm. A készülék mechanikai élettartama lenyűgöző: 1 000 000 kapcsolási ciklus, és akár 300 kapcsolás óránként 50°C-on.
Schneider Electric TeSys GC, GY, GF16 - GC2511M5 - 25A moduláris kontaktor 1F+1O 220/240V műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GC
Termék vagy komponens típusa: Moduláris kontaktor
Eszköz rövid neve: GC25
Kontaktor alkalmazás: Világítás, Motorvezérlés, Fűtés
Kiegészítő információk
Felhasználási kategória: AC-7B, AC-7A
Pólusok leírása: 2P
Teljesítménypólus érintkező összetétel: 1 NO + 1 NC
Névleges üzemi feszültség: <= 250 V AC
Névleges üzemi áram: 25 A AC-7A, 8,5 A AC-7B
Működési helyzet: 30°/függőleges
Vezérlő áramkör típusa: AC 50 Hz
Vezérlő áramköri feszültség: 220...240 V AC 50 Hz
Névleges lökőfeszültség-állóság: 4 kV
Hagyományos szabad levegőben mért termikus áram: 25 A (50 °C-on) teljesítmény áramkörnél
Irms névleges bekapcsolási képesség: 68 A 400 V AC-nél teljesítmény áramkörnél, IEC 61095 szerint
Névleges megszakítási képesség: 68 A 400 V-nál teljesítmény áramkörnél, IEC 61095 szerint
Névleges rövid idejű áramvezetési képesség: 200 A 40 °C - 10 s teljesítmény áramkörnél, 62 A 40 °C - 30 s teljesítmény áramkörnél
Kapcsolódó biztosíték névleges értéke: 25 A gL <= 440 V-nál teljesítmény áramkörhöz
Átlagos impedancia: 2,5 mOhm - 25 A 50 Hz teljesítmény áramkörnél
Névleges szigetelési feszültség: 500 V IEC 61095 szerint, 500 V VDE 0110 szerint
Elektromos élettartam: AC-7A: 100000 ciklus, AC-7B: 100000 ciklus
Pólusonkénti teljesítmény-disszipáció: 1,6 W
Vezérlés típusa: Távvezérlés
Rögzítési mód: Clip-on
Csatlakoztatás és működési jellemzők
Rögzítési alap: DIN sín
Szabványok: IEC 60947-5, IEC 61095
Csatlakozások - kapcsok: Különböző csatlakozási lehetőségek 1,5-6 mm² rugalmas és tömör vezetékekhez
Meghúzási nyomaték: Vezérlő áramkör: 0,8 N.m csavaros kapcsokhoz, Teljesítmény áramkör: 0,8 N.m csavaros kapcsokhoz
Működési idő: 10...25 ms nyitás, 10...30 ms zárás
Mechanikai élettartam: 1000000 ciklus
Maximális működési gyakoriság: 300 kapcs/óra 50 °C
Környezeti jellemzők
IP védettségi fokozat: IP40 VDE 0106 szerint (zárt térben), IP20 VDE 0106 szerint
Védő kezelés: TC
Környezeti hőmérséklet működés közben: -5…50 °C
Környezeti hőmérséklet tároláskor: -40…70 °C
Üzemi magasság: <= 3000 m
Mechanikai robusztság: Ütés nyitott kontaktornál: 10 Gn 11 ms-ig, Ütés zárt kontaktornál: 15 Gn 11 ms-ig, Vibráció nyitott kontaktornál: 2 Gn, 5...300 Hz, Vibráció zárt kontaktornál: 3 Gn, 5...300 Hz
Fizikai jellemzők
18 mm-es modulok száma összesen: 1
Magasság: 81 mm
Szélesség: 17,5 mm
Mélység: 62,5 mm
Szín: Fehér
