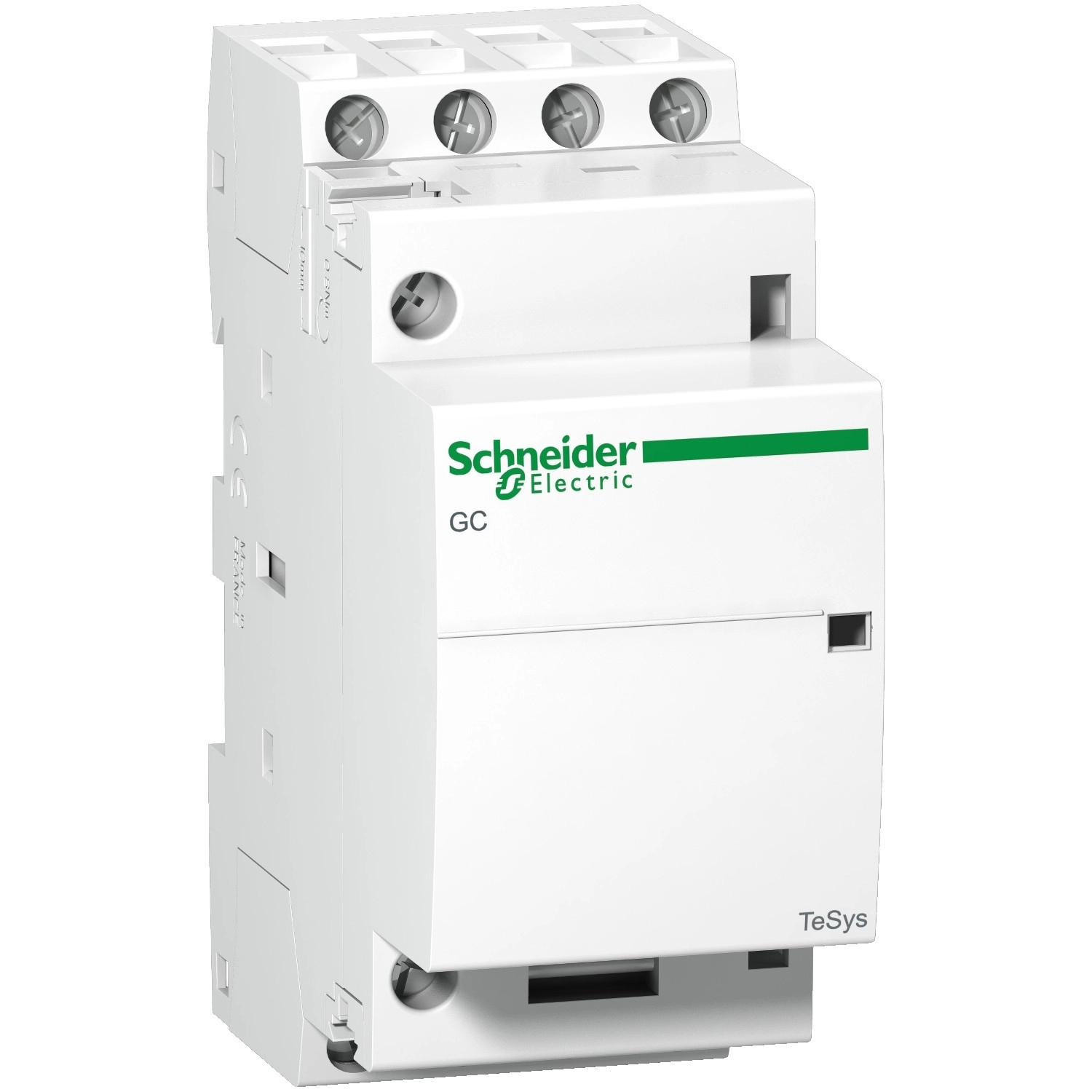

A Schneider Electric TeSys GC1640M5 moduláris mágneskapcsoló egy rendkívül megbízható, sokoldalúan alkalmazható kapcsolóeszköz, amely kifejezetten világítási, fűtési és kisebb motorvezérlési feladatokhoz lett tervezve. Ez a 4 pólusú, 16 amper névleges áramerősségű mágneskapcsoló tökéletes választás lehet mind lakossági, mind kereskedelmi és ipari alkalmazásokhoz, ahol fontos a precíz és biztonságos áramkörvezérlés.
A TeSys GC1640M5 modell 4 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, és 220-240V AC 50Hz vezérlőfeszültséggel működik. A készülék maximális üzemi feszültsége 250V AC, AC-7A felhasználási kategóriában 16A, AC-7B kategóriában pedig 5A névleges üzemi árammal bír. A berendezés kompakt méretekkel rendelkezik: magassága 85 mm, szélessége mindössze 36 mm, mélysége pedig 62,5 mm, így mindössze 2 darab 18 mm-es modult foglal a DIN-sínen, amelyre egyszerűen, szerszám nélkül felpattinatható.
A TeSys GC1640M5 kiemelkedő műszaki paraméterekkel büszkélkedhet. A konvencionális szabad levegőn mérhető termikus áramerőssége 16A (50°C-on), bekapcsolási áramerőssége pedig 40A 400V AC feszültség mellett. A készülék impulzus-állósága 4 kV, szigetelési feszültsége 500V az IEC 61095 és VDE 0110 szabványoknak megfelelően. Rövid idejű zárlati áramot is képes elviselni: 10 másodpercig 128A, 30 másodpercig pedig 40A erősségűt. Elektromos élettartama mind AC-7A, mind AC-7B kategóriában 100.000 kapcsolási ciklus, míg mechanikai élettartama lenyűgöző 1.000.000 ciklus. Maximális kapcsolási gyakorisága 300 kapcsolás óránként 50°C-on.
A csatlakoztatás rugalmasan megoldható: mind a tápáramkör, mind a vezérlőáramkör csavaros csatlakozókkal van ellátva, amelyek különböző keresztmetszetű kábeleket fogadnak. A tápáramkörhöz például 1 db 6 mm² rugalmas vagy tömör vezeték, illetve 2 db 4 mm² vezeték csatlakoztatható. A meghúzási nyomaték mind a vezérlő-, mind a tápáramkör csatlakozóinál 0,8 Nm. A működési idő nyitáskor 10-25 ms, záráskor 10-30 ms. A készülék védettsége IP20, illetve beépítve IP40 a VDE 0106 szabvány szerint.
A TeSys GC1640M5 kiválóan teljesít különböző környezeti feltételek mellett is: működési hőmérséklet-tartománya -5°C-tól +50°C-ig terjed, tárolási hőmérséklete pedig -40°C és +70°C között lehet. 3000 méter tengerszint feletti magasságig alkalmazható, és figyelemreméltó mechanikai robusztsággal rendelkezik: nyitott állapotban 10 Gn, zárt állapotban 15 Gn erősségű ütést is kibír 11 ms időtartamig, továbbá rezgésállósága nyitott állapotban 2 Gn, zárt állapotban 3 Gn 5-300 Hz frekvenciatartományban.
Schneider Electric TeSys GC, GY, GF16 - GC1640M5 - Mágneskapcsoló 16A 4P. 220/240V műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Termék neve: TeSys GC
Termék típusa: Moduláris mágneskapcsoló
Rövid terméknév: GC16
Alkalmazás: Világítás, Motorvezérlés, Fűtés
Műszaki paraméterek
Felhasználási kategória: AC-7A, AC-7B
Pólusok leírása: 4P
Erősáramú érintkező összeállítás: 4 NO
Névleges üzemi feszültség [Ue]: <= 250 V AC
Névleges üzemi áram [Ie]: 16 A AC-7A, 5 A AC-7B
Működési pozíció: 30°/függőleges
Vezérlőáramkör típusa: AC 50 Hz
Vezérlőáramkör feszültség [Uc]: 220...240 V AC 50 Hz
Névleges impulzus állóság [Uimp]: 4 kV
Konvencionális szabad léghűtésű termikus áram [Ith]: 16 A (50 °C-nál) az erősáramú áramkörre
Irms névleges bekapcsolási képesség: 40 A 400 V AC mellett az erősáramú áramkörre, IEC 61095 szerint
Névleges megszakítási képesség: 40 A 400 V mellett az erősáramú áramkörre, IEC 61095 szerint
Névleges rövid idejű zárlati áram [Icw]: 128 A 40 °C - 10 s az erősáramú áramkörre, 40 A 40 °C - 30 s az erősáramú áramkörre
Kapcsolódó biztosíték besorolás: 16 A gL <= 440 V esetén az erősáramú áramkörre
Átlagos impedancia: 2,5 mOhm - Ith 16 A 50 Hz az erősáramú áramkörre
Névleges szigetelési feszültség [Ui]: 500 V IEC 61095 szerint, 500 V VDE 0110 szerint
Elektromos élettartam: AC-7A: 100000 ciklus, AC-7B: 100000 ciklus
Pólus teljesítmény disszipáció: 0.65 W
Vezérlés típusa: Távvezérlés
Szerelési mód: Felpattinatható
Szerelési alap: DIN sín
Szabványok: IEC 60947-5, IEC 61095
Csatlakozás és működési adatok
Meghúzási nyomaték: Vezérlőáramkör: 0,8 N.m - csavaros csatlakozókapcsok esetén, Erősáramú áramkör: 0,8 N.m - csavaros csatlakozókapcsok esetén
Működési idő: 10...25 ms nyitáskor, 10...30 ms záráskor
Mechanikai élettartam: 1000000 ciklus
Maximális működési frekvencia: 300 kapcsolás/óra 50 °C
Vezérlőáramköri feszültség határértékek: Elengedés: 0,2...0,75 Uc 50 Hz esetén (< 50 °C), Működési: 0,85...1,1 Uc 50 Hz esetén (< 50 °C)
Bekapcsolási teljesítmény VA-ben: 34 VA 50 Hz (20 °C-nál)
Tartó teljesítményfelvétel VA-ben: 4,6 VA 50 Hz (20 °C-nál)
Hőleadás: 1,6 W 50/60 Hz esetén
Környezeti adatok
IP védelmi szint: IP40 VDE 0106 szerint (burkolatban), IP20 VDE 0106 szerint
Védőkezelés: TC
Üzemi környezeti hőmérséklet: -5...50 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi magasság: <= 3000 m
Mechanikai robusztusság: Ütés nyitott mágneskapcsolóra: 10 Gn 11 ms-ig, Ütés zárt mágneskapcsolóra: 15 Gn 11 ms-ig, Rezgések nyitott mágneskapcsolóra: 2 Gn, 5...300 Hz, Rezgések zárt mágneskapcsolóra: 3 Gn, 5...300 Hz
Fizikai paraméterek
18 mm-es modulok teljes száma: 2
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 62,5 mm
Nettó tömeg: 0,23 kg
Mennyiség készletenként: 6 db-os készlet
Szín: Fehér
