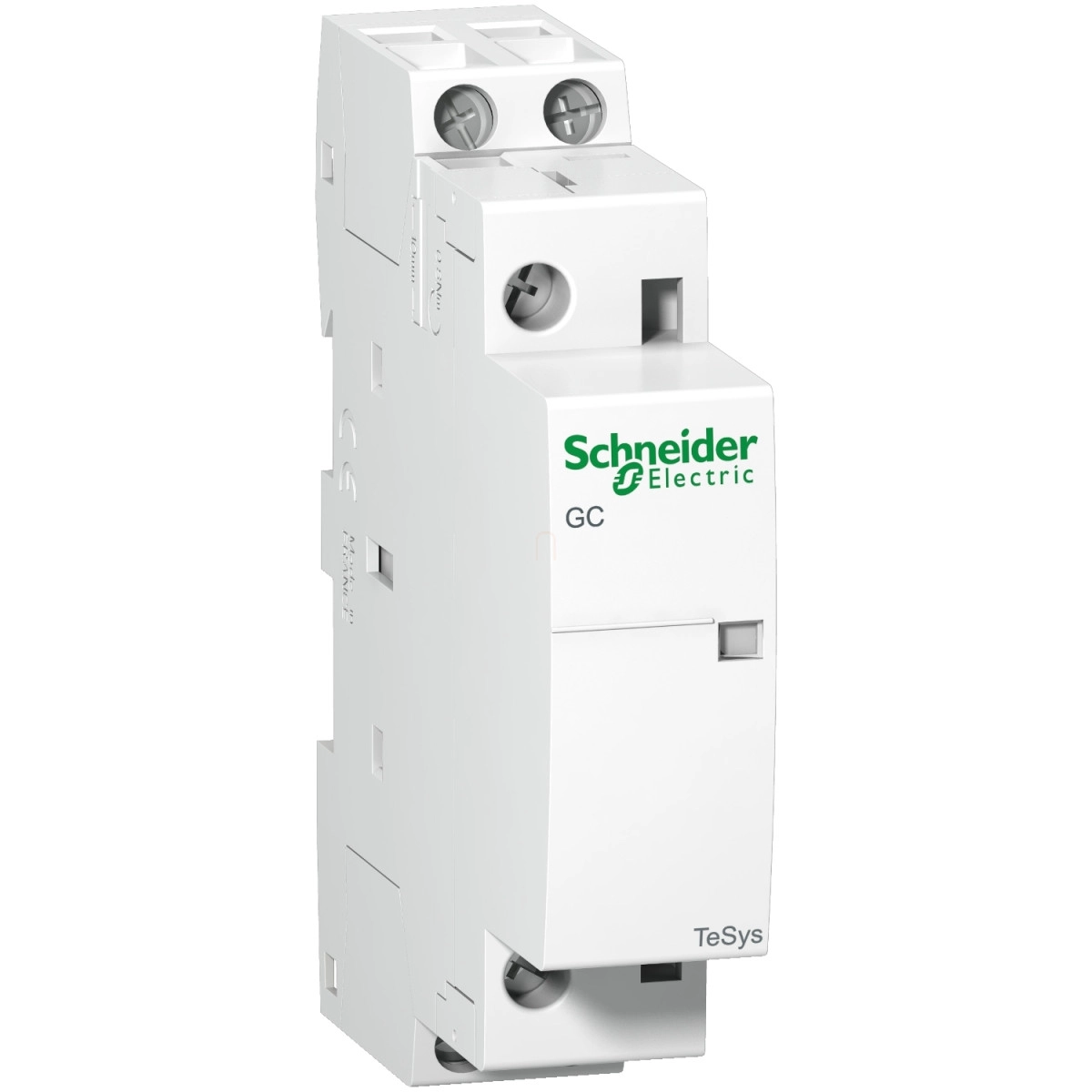

A Schneider Electric TeSys GC sorozatú GC1620M5 moduláris mágneskapcsoló egy kompakt, DIN-sínre pattintható kivitelű villamos kapcsolóeszköz, amely kifejezetten fűtés-, motorvezérlési és világítási alkalmazásokhoz lett kifejlesztve. Ez a kétpólusú, 2 NO érintkezővel rendelkező kontaktor kiváló megoldást nyújt olyan rendszerekhez, ahol megbízható, biztonságos és hosszú élettartamú kapcsolóeszközre van szükség.
A GC1620M5 mágneskapcsoló 220-240V AC 50Hz-es vezérlőfeszültséggel működik, és maximum 250V AC üzemi feszültség mellett akár 16A-es terhelést is képes kapcsolni az AC-7A alkalmazási kategóriában (ohmos terhelések, mint például fűtés és világítás esetén), illetve 5A-t az AC-7B kategóriában. A kontaktor 2 darab NO (alaphelyzetben nyitott) teljesítmény érintkezővel rendelkezik, amelyek 4 kV impulzus-állósággal bírnak, így kiváló védelmet nyújtanak a hálózati túlfeszültségekkel szemben.
A TeSys GC1620M5 mágneskapcsoló kiemelkedő műszaki jellemzői közé tartozik a hosszú mechanikai élettartam, amely eléri az 1.000.000 kapcsolási ciklust, valamint az elektromos élettartam, amely AC-7A és AC-7B kategóriákban egyaránt 100.000 ciklust biztosít. A készülék maximális kapcsolási gyakorisága 300 ciklus/óra 50°C mellett, ami intenzív használatú alkalmazásokhoz is megfelelő. Az IP20-as védettség (VDE 0106 szerint), illetve az IP40-es védettség (zárt szekrényben, ugyancsak VDE 0106 szerint) biztosítja a megfelelő védelmet a por és az érintés ellen. A mágneskapcsoló kiemelkedő mechanikai robusztussággal rendelkezik: nyitott állapotban 10 Gn, zárt állapotban 15 Gn ütésállósággal, valamint nyitott állapotban 2 Gn, zárt állapotban 3 Gn rezgésállósággal bír a 5-300 Hz frekvenciatartományban.
A készülék kompakt méretei (81 mm magasság, 17,5 mm szélesség és 62,5 mm mélység) lehetővé teszik a helytakarékos beépítést. A DIN-sínre történő egyszerű pattintással rögzíthető, így gyorsan és egyszerűen telepíthető. Csavaros csatlakozókapcsokkal rendelkezik, amelyek mind a vezérlő, mind a teljesítmény áramkör esetében 0,8 Nm meghúzási nyomatékkal rögzíthetők. A vezérlő áramkör esetében maximum 2,5 mm² keresztmetszetű rugalmas vagy 1,5 mm² tömör vezeték, a teljesítmény áramkör esetében pedig maximum 6 mm² rugalmas vagy 6 mm² tömör vezeték csatlakoztatható. A készülék működési hőmérséklet-tartománya -5°C és +50°C között van, tárolási hőmérséklete pedig -40°C és +70°C között. A GC1620M5 mágneskapcsoló mindössze egy 18 mm-es modult foglal el a DIN-sínen, így helytakarékos megoldást kínál kapcsolószekrényekben és elosztóberendezésekben.
Schneider Electric TeSys GC, GY, GF16 - GC1620M5 - Mágneskapcsoló 16A 220/240V műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GC
Termék vagy komponens típusa: Moduláris mágneskapcsoló
Eszköz rövid neve: GC16
Kontaktor alkalmazás: Fűtés, Motorvezérlés, Világítás
Kiegészítő jellemzők
Felhasználási kategória: AC-7A, AC-7B
Pólusok leírása: 2P
Teljesítmény érintkező összetétel: 2 NO
Névleges üzemi feszültség: <= 250 V AC
Névleges üzemi áram: 16 A AC-7A, 5 A AC-7B
Működési pozíció: 30°/függőleges
Vezérlőáramkör típusa: AC 50 Hz
Vezérlőfeszültség: 220...240 V AC 50 Hz
Névleges impulzus-állóság: 4 kV
Hagyományos szabad levegőáramlású termikus áram: 16 A (50 °C-on) teljesítményáramkörben
Irms névleges bekapcsolási képesség: 40 A 400 V AC-nél teljesítményáramkörben, IEC 61095 szerint
Névleges megszakítási képesség: 40 A 400 V-nál teljesítményáramkörben, IEC 61095 szerint
Névleges rövid idejű áramtartás: 128 A 40 °C - 10 s teljesítményáramkörben, 40 A 40 °C - 30 s teljesítményáramkörben
Kapcsolódó biztosíték-besorolás: 16 A gL <= 440 V teljesítményáramkörben
Átlagos impedancia: 2,5 mOhm - Ith 16 A 50 Hz teljesítményáramkörben
Névleges szigetelési feszültség: 500 V IEC 61095 szerint, 500 V VDE 0110 szerint
Elektromos élettartam: AC-7A: 100000 ciklus, AC-7B: 100000 ciklus
Teljesítmény-disszipáció pólusonként: 0,65 W
Vezérlés típusa: Távvezérlés
Szerelési mód: Pattintható
Szerelési alap: DIN sín
Szabványok: IEC 61095, IEC 60947-5
Környezet
IP védettségi fokozat: IP40 VDE 0106 szerint (szekrényben), IP20 VDE 0106 szerint
Védőkezelés: TC
Környezeti üzemi hőmérséklet: -5…50 °C
Környezeti tárolási hőmérséklet: -40…70 °C
Üzemi tengerszint feletti magasság: <= 3000 m
Mechanikai jellemzők
Mechanikai robusztusság: Ütések nyitott kontaktornál: 10 Gn 11 ms-ig, Ütések zárt kontaktornál: 15 Gn 11 ms-ig, Rezgések nyitott kontaktornál: 2 Gn, 5...300 Hz, Rezgések zárt kontaktornál: 3 Gn, 5...300 Hz
18 mm-es modulok teljes száma: 1
Magasság: 81 mm
Szélesség: 17,5 mm
Mélység: 62,5 mm
Szín: Fehér
Mennyiség készletenként: 12 db
