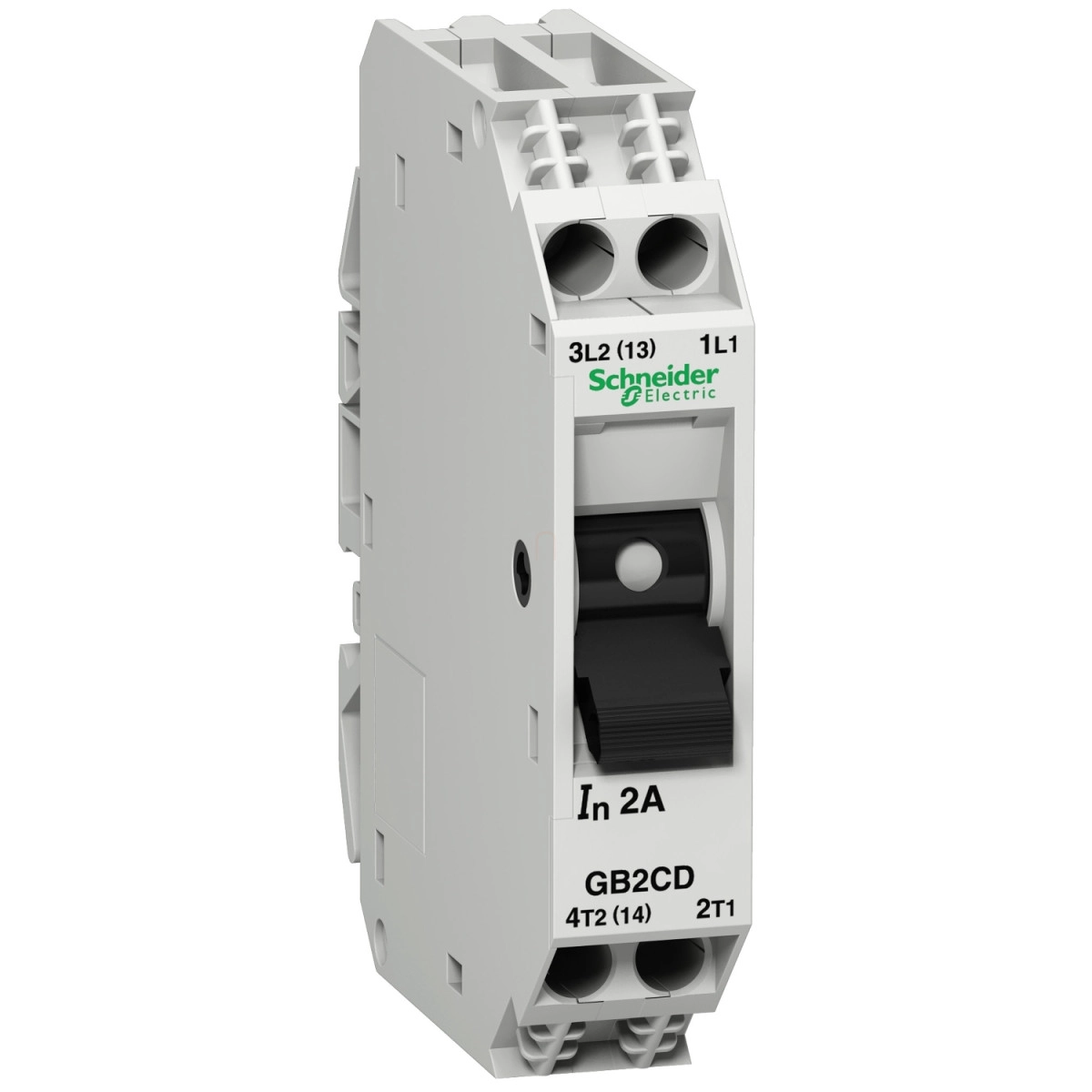

A Schneider Electric TeSys GB2 sorozatú GB2CD12 kismegszakító egy kompakt és megbízható megoldás az elektromos hálózatok védelmére. Ez a terméktípus a TeSys termékcsalád része, amely világszerte ismert a magas minőségű villamossági védelmi eszközeiről. A GB2CD12 egy 1P+N (egy pólus + nulla) kialakítású kismegszakító, amely 6A névleges árammal rendelkezik, és különösen alkalmas irányítástechnikai alkalmazásokban való használatra.
A GB2CD12 kismegszakító legfőbb tulajdonsága a termikus-mágneses kioldó technológia, amely kettős védelmet biztosít. A termikus védelem a tartós túlterhelés ellen véd, míg a mágneses kioldás a rövidzárlati áramokat szakítja meg rendkívül gyorsan. A megszakítási kapacitása (Icu) 1,5 kA 230/240 V AC hálózaton, 50/60 Hz frekvencián, amely megfelel az IEC 60947-2 szabvány előírásainak. A névleges üzemi rövidzárlati megszakítóképessége (Ics) az Icu érték 75%-a, ami a nagy megbízhatóságot jelzi. A mágneses kioldási áramerősség 83 A, amely biztosítja a megfelelő védelmet rövidzárlat esetén is.
A GB2CD12 kismegszakító rendkívül sokoldalú használhatóságot kínál. A 250 V AC 50/60 Hz névleges üzemi feszültség mellett 48 V DC hálózaton is alkalmazható. A vezérlés típusa kapcsolókaros (toggle), amely egyszerű és intuitív használatot tesz lehetővé. Telepítés szempontjából rugalmas, mivel mind vízszintesen, mind függőlegesen felszerelhető sínre vagy lapra, klipszekkel való rögzítéssel. A csatlakozások tekintetében is rendkívül praktikus: az 1. csatlakozóhoz egy kábel esetén 0,75-6 mm² tömör kábel csatlakoztatható kábelvég nélkül, vagy 0,75-4 mm² flexibilis kábel kábelvéggel. A 2. csatlakozó esetében egy kábel esetén 0,75-4 mm² tömör kábel kábelvég nélkül, vagy 0,75-2,5 mm² flexibilis kábel kábelvéggel csatlakoztatható. A csatlakozási pontok meghúzási nyomatéka 1,2 Nm.
A GB2CD12 kismegszakító kiváló mechanikai és elektromos tartóssággal rendelkezik, mindkét esetben 8000 kapcsolási ciklust garantálva. Méreteit tekintve kompakt kialakítású: magassága 74 mm, szélessége 15 mm, mélysége pedig 67 mm. A készülék IP20 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami a szokásos ipari környezetben megfelelő védelmet biztosít. A környezeti működési hőmérséklet tartománya -20°C és +60°C között van, tárolási hőmérséklete pedig -40°C és +80°C között. Kiemelkedő tulajdonsága a 960°C-os tűzállóság az IEC 60695-2-1 szabvány szerint. Üzemeltetési magassága akár 3000 méterig terjedhet, ami a legtöbb alkalmazási környezetben való használatot lehetővé teszi. A GB2CD12 kismegszakító megfelel a szigorú nemzetközi szabványoknak, beleértve az EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 No 235 és UL 1077 előírásokat, valamint rendelkezik UL és CSA tanúsítvánnyal is.
Schneider Electric TeSys GB2 - GB2CD12 - Hő - mágnes mrgszakító 1P+N 6A műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GB2
Eszköz rövid neve: GB2
Termék típusa: Kismegszakító
Eszköz alkalmazás: Vezérlés
Pólusok leírása: 1P + N
Hálózat típusa: AC/DC
Felhasználási kategória
A kategória az IEC 60947-2 szabvány szerint
DC-12 az IEC 60947-5-1 szabvány szerint
DC-13 az IEC 60947-5-1 szabvány szerint
Elektromos jellemzők
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szabvány szerint
Megszakítási kapacitás: 1,5 kA Icu 230/240 V AC 50/60 Hz az IEC 60947-2 szabvány szerint
Névleges üzemi rövidzárlati megszakítóképesség: 75% 230/240 V AC 50/60 Hz az IEC 60947-2 szabvány szerint
Kioldó egység technológiája: Termikus-mágneses
Mágneses kioldási áram: 83 A
Névleges áram: 6 A
Névleges üzemi feszültség: 250 V AC 50/60 Hz az IEC 60947-2 szabvány szerint, 277 V AC 60 Hz a CSA C22.2 No 235 és UL 1077 szabvány szerint, 48 V DC
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-2 szabvány szerint
Teljesítmény disszipáció pólusonként: 2 W
Mechanikai jellemzők
Mechanikai élettartam: 8000 ciklus
Elektromos élettartam: 8000 ciklus
Rögzítési mód: Klipszekkel
Szerelési felület: Lap, Sín
Szerelési helyzet: Vízszintes, Függőleges
Vezérlési típus: Kapcsolókaros
Csatlakozások
Csatlakozások - kapcsok: 1. csatlakozó 1 kábel(ek) 0,75...6 mm² tömör kábelvég nélkül, 2. csatlakozó 2 kábel(ek) 0,75...4 mm² tömör kábelvég nélkül, 1. csatlakozó 1 kábel(ek) 0,75...4 mm² flexibilis kábelvéggel, 2. csatlakozó 2 kábel(ek) 0,75...2,5 mm² flexibilis kábelvéggel
Meghúzási nyomaték: 1,2 Nm a csatlakozón
Mechanikai robusztság
Ütésállóság: 22 Gn 20 ms időtartamig az IEC 60068-2-27 szabvány szerint
Rezgésállóság: 5 Gn, 5...110 Hz az IEC 60068-2-6 szabvány szerint
Fizikai jellemzők
Készletenként: 6 db
9 mm-es osztások: 2
Magasság: 74 mm
Szélesség: 15 mm
Mélység: 67 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 No 235, UL 1077
Termék tanúsítványok: UL, CSA
Védőkezelés: TC
IP védettségi fokozat: IP20 az IEC 60529 szabvány szerint
Környezeti üzemi hőmérséklet: -20...60 °C
Környezeti tárolási hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szabvány szerint
Üzemeltetési magasság: 3000 m
