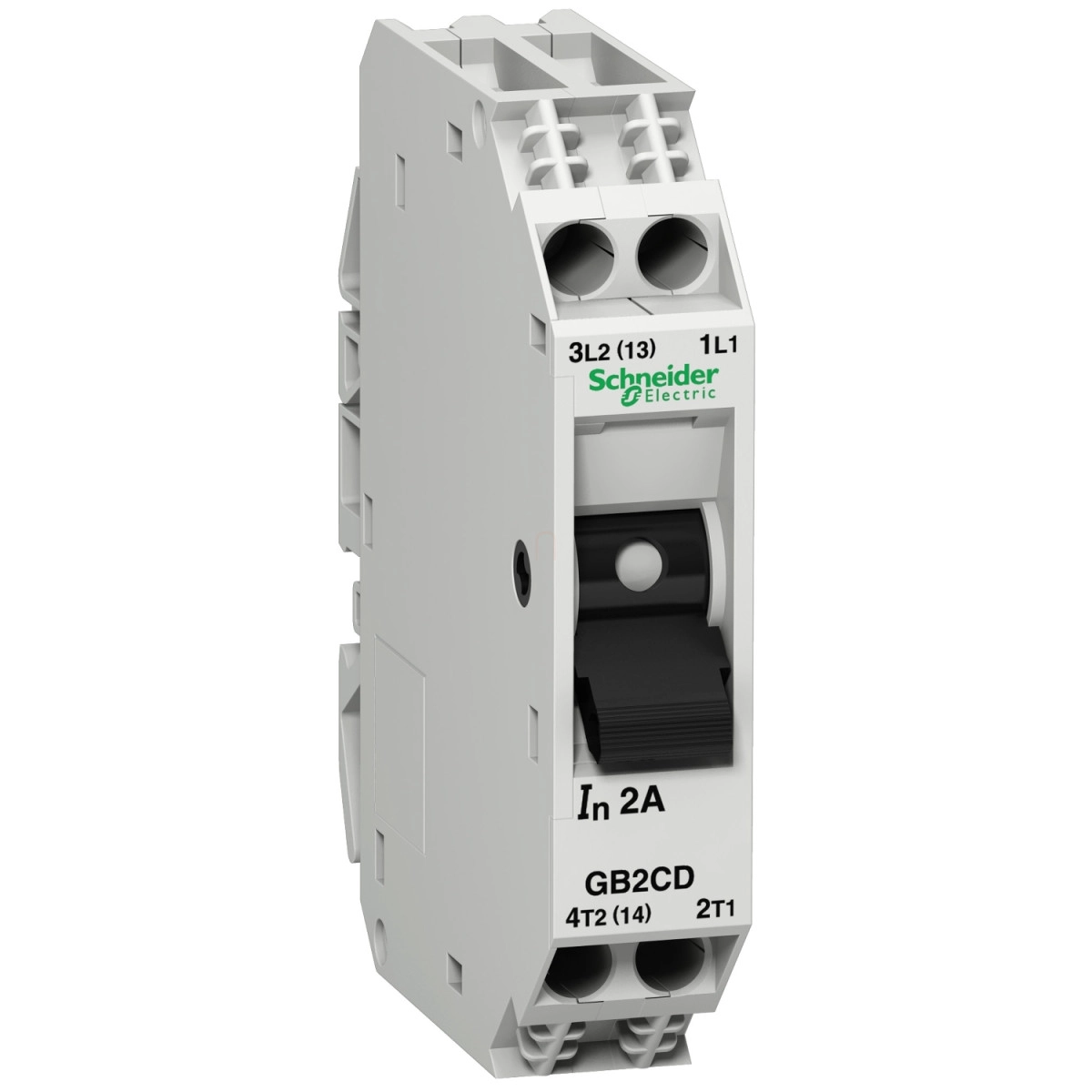

A Schneider Electric TeSys GB2 sorozatú kismegszakító (GB2CD09) egy kompakt és megbízható áramköri védelmi eszköz, amely ideális megoldást nyújt vezérlőáramkörök és kisebb villamos berendezések védelméhez. Ez az 1P+N (egy pólus + nullás) kialakítású, 4A névleges áramerősségű kismegszakító tökéletesen alkalmas olyan alkalmazásokban, ahol fontos a precíz és gyors védelmi funkció.
A TeSys GB2 kismegszakító termohidraulikus kioldással rendelkezik, amely egyesíti a termikus és mágneses védelmi funkciókat. A termikus kioldás védelmet nyújt a tartós túlterhelésekkel szemben, míg a mágneses kioldás - mely 52A értéknél aktiválódik - a rövidzárlati áramokat szakítja meg rendkívül gyorsan. A megszakító 3 kA-es megszakítóképességgel rendelkezik 230/240V AC hálózaton, ami megfelel az IEC 60947-2 szabványnak. A névleges üzemi zárlati megszakítóképessége (Ics) 50% 230/240V AC hálózaton, biztosítva a megfelelő védelmet a villamos berendezések számára.
A GB2CD09 kismegszakító többféle szerelési módot támogat: DIN-sínre vagy lapra szerelhető, és mind vízszintes, mind függőleges pozícióban használható. A vezérlés billenőkapcsolóval történik, ami egyszerű és intuitív kezelhetőséget biztosít. A csatlakozások terén rugalmas: 1. csatlakozó esetén 0,75-6 mm² tömör vagy 0,75-4 mm² sodrott vezetéket fogad kábelvég nélkül, illetve 2. csatlakozó esetén 0,75-4 mm² tömör vagy 0,75-2,5 mm² sodrott vezetéket kábelvég nélkül. A csatlakozók meghúzási nyomatéka 1,2 Nm. A megszakító névleges üzemi feszültsége 250V AC 50/60 Hz az IEC 60947-2 szerint, valamint 277V AC 60 Hz a CSA C22.2 No 235 és UL 1077 szabványok szerint, illetve 48V DC egyenáramú rendszerekben is használható.
A TeSys GB2 kismegszakító kiváló mechanikai és elektromos tartósságot biztosít, 8000 ciklus élettartammal. Kompakt méretei (magasság: 74 mm, szélesség: 15 mm, mélység: 67 mm) lehetővé teszik a helytakarékos beépítést. A termék mechanikai robusztussága kiemelkedő: ellenáll 22 Gn 20 ms időtartamú ütéseknek az IEC 60068-2-27 szerint, valamint 5 Gn 5-110 Hz közötti rezgéseknek az IEC 60068-2-6 szerint. IP20-as védettségi fokozata megfelelő védelmet biztosít a por és a véletlen érintés ellen. A termék széles üzemi hőmérséklet-tartományban (-20°C és +60°C között) megbízhatóan működik, és akár 3000 méteres tengerszint feletti magasságon is használható.
Schneider Electric TeSys GB2 - GB2CD09 - Hő - mágnes megszakító 4A 1P+N műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GB2
Eszköz rövid neve: GB2
Termék vagy alkatrész típusa: Kismegszakító
Eszköz alkalmazása: Vezérlés
Pólusok leírása: 1P + N
Hálózat típusa: AC/DC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, DC-12 az IEC 60947-5-1 szerint, DC-13 az IEC 60947-5-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség: 3 kA Icu 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség: 50% 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
Kioldóegység technológia: Termikus-mágneses
Mágneses kioldási áram: 52 A
Kiegészítő információk
Szerelési mód: Klipszekkel
Szerelési alap: Sín, Lap
Szerelési pozíció: Vízszintes, Függőleges
Vezérlés típusa: Billenőkapcsoló
Névleges áram: 4 A
Névleges üzemi feszültség: 250 V AC 50/60 Hz az IEC 60947-2 szerint, 277 V AC 60 Hz a CSA C22.2 No 235 szerint, 277 V AC 60 Hz az UL 1077 szerint, 48 V DC
Névleges impulzus állóképesség: 4 kV az IEC 60947-2 szerint
Teljesítménydisszipáció pólusonként: 2 W
Mechanikai élettartam: 8000 ciklus
Elektromos élettartam: 8000 ciklus
Csatlakozások - kapcsok: 1. csatlakozó: 1 kábel(ek) 0,75-6 mm² tömör kábelvég nélkül, 2. csatlakozó: 2 kábel(ek) 0,75-4 mm² tömör kábelvég nélkül, 1. csatlakozó: 1 kábel(ek) 0,75-4 mm² hajlékony kábelvéggel, 2. csatlakozó: 2 kábel(ek) 0,75-2,5 mm² hajlékony kábelvéggel
Meghúzási nyomaték: 1,2 Nm a csatlakozón
Mechanikai robusztusság: Ütések: 22 Gn 20 ms-ig az IEC 60068-2-27 szerint, Rezgések: 5 Gn, 5-110 Hz az IEC 60068-2-6 szerint
Környezet
Szabványok: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 No 235, UL 1077
Terméktanúsítványok: UL, CSA
Védőkezelés: TC
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti levegőhőmérséklet működés közben: -20-60 °C
Környezeti levegőhőmérséklet tároláskor: -40-80 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Üzemi magasság: 3000 m
Méretek
Magasság: 74 mm
Szélesség: 15 mm
Mélység: 67 mm
