A Schneider Electric TeSys GB2 sorozatú GB2CD08 kismegszakító egy rendkívül megbízható, kompakt kialakítású áramköri védelmi eszköz, amely ideális választás ipari és kereskedelmi alkalmazásokhoz. Ez a 1P+N (egy pólus + nullavezető) konfiguráció tökéletesen alkalmas egyfázisú áramkörök védelmére, miközben a nullavezetőt is ellenőrzi, így teljesebb védelmet biztosít a rendszerednek.
A GB2CD08 modell 3A névleges áramerősséggel rendelkezik, és hő-mágneses kioldástechnológiát alkalmaz. Ez a technológia kettős védelmet biztosít: a hőkioldás a kisebb, de tartós túlterhelések ellen véd, míg a mágneses kioldás a hirtelen rövidzárlatok esetén aktiválódik. A mágneses kioldási áram 40A, ami optimális a legtöbb alkalmazásban. A megszakítási kapacitás (Icu) 3 kA 230/240V AC hálózaton 50/60 Hz frekvencián, ami megfelel az IEC 60947-2 szabványnak. A készülék névleges üzemi feszültségtartománya széles: 250V AC 50/60 Hz az IEC 60947-2 szerint, valamint 277V AC 60 Hz a CSA C22.2 No 235 és UL 1077 szabványoknak megfelelően. Egyenáramú alkalmazásokhoz is használható 48V DC feszültségig.
A TeSys GB2 megszakító rendkívül sokoldalú eszköz. Használható AC/DC hálózatokon, és megfelel az A kategóriának az IEC 60947-2 szerint, valamint a DC-12 és DC-13 kategóriáknak az IEC 60947-5-1 szabvány szerint. A berendezés élettartama is kiemelkedő: mind mechanikailag, mind elektromosan 8000 kapcsolási ciklust garantál. A csatlakozási lehetőségek rugalmasak: az első csatlakozóhoz egy 0,75-6 mm² tömör vagy egy 0,75-4 mm² hajlékony kábelt csatlakoztathatsz kábelvéggel, míg a második csatlakozóhoz egy 0,75-4 mm² tömör vagy egy 0,75-2,5 mm² hajlékony kábelt kábelvéggel. A csatlakozások meghúzási nyomatéka 1,2 Nm.
A telepítés rendkívül egyszerű: a készülék DIN-sínre vagy lemezre szerelhető csipeszekkel. Pozicionálható függőlegesen vagy vízszintesen, és vezérlése billenőkarral történik. Méretei kompaktak: 74 mm magas, 15 mm széles és 67 mm mély, ami lehetővé teszi a helytakarékos beépítést. A készülék IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint. Működési hőmérséklet-tartománya -20°C és +60°C között van, tárolási hőmérséklete pedig -40°C és +80°C között. Akár 3000 méteres tengerszint feletti magasságban is használható. Mechanikai robusztussága is kiemelkedő: 22 Gn erősségű ütéseknek 20 ms időtartamig, valamint 5 Gn erősségű, 5-110 Hz frekvenciájú rezgéseknek is ellenáll az IEC 60068 szabványoknak megfelelően. Tűzállósága 960°C az IEC 60695-2-1 szerint.

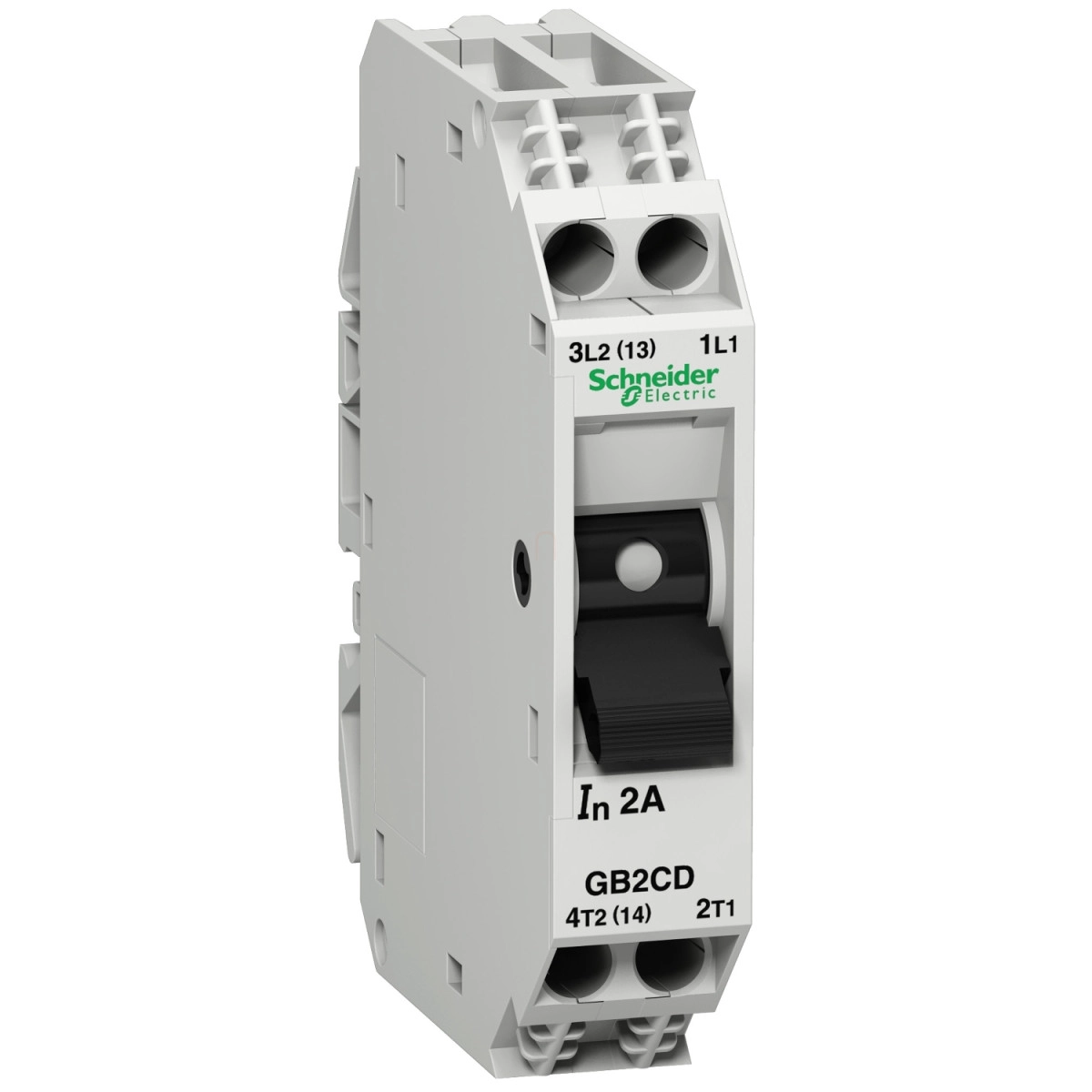

TeSys GB2 - GB2CD08 - Hő - mágnes megszakító 3A 1P+N műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GB2
Eszköz rövid neve: GB2
Termék vagy alkatrész típusa: Kismegszakító
Eszköz alkalmazása: Vezérlés
Pólusok leírása: 1P + N
Hálózat típusa: AC/DC
Felhasználási kategória
A kategória az IEC 60947-2 szerint
DC-12 az IEC 60947-5-1 szerint
DC-13 az IEC 60947-5-1 szerint
Elektromos jellemzők
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Megszakítási kapacitás: 3 kA Icu 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi rövidzárlati megszakítóképesség [Ics]: 50% 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
Kioldó egység technológiája: Hő-mágneses
Mágneses kioldási áram: 40 A
[In] névleges áram: 3 A
[Ue] névleges üzemi feszültség: 250 V AC 50/60 Hz az IEC 60947-2 szerint
277 V AC 60 Hz a CSA C22.2 No 235 szerint
277 V AC 60 Hz az UL 1077 szerint
48 V DC
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-2 szerint
Teljesítménydisszipáció pólusonként: 2 W
Mechanikai jellemzők
Szerelési mód: Csipeszekkel
Szerelési alap: Lemez vagy sín
Szerelési pozíció: Függőleges vagy vízszintes
Vezérlés típusa: Billenőkar
Mechanikai élettartam: 8000 ciklus
Elektromos élettartam: 8000 ciklus
Csatlakozások - kapcsok
1. csatlakozó: 1 kábel(ek) 0,75...6 mm² tömör kábelvég nélkül
2. csatlakozó: 2 kábel(ek) 0,75...4 mm² tömör kábelvég nélkül
1. csatlakozó: 1 kábel(ek) 0,75...4 mm² hajlékony kábelvéggel
2. csatlakozó: 2 kábel(ek) 0,75...2,5 mm² hajlékony kábelvéggel
Meghúzási nyomaték: 1,2 Nm a csatlakozón
Mechanikai robusztusság
Ütések: 22 Gn 20 ms-ig az IEC 60068-2-27 szerint
Rezgések: 5 Gn, 5...110 Hz az IEC 60068-2-6 szerint
Méretek
Magasság: 74 mm
Szélesség: 15 mm
Mélység: 67 mm
Környezeti paraméterek
Szabványok: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 No 235, UL 1077
Terméktanúsítványok: UL, CSA
Védőkezelés: TC
IP védettségi fokozat: IP20 az IEC 60529 szerint
Működési környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Üzemeltetési tengerszint feletti magasság: 3000 m
