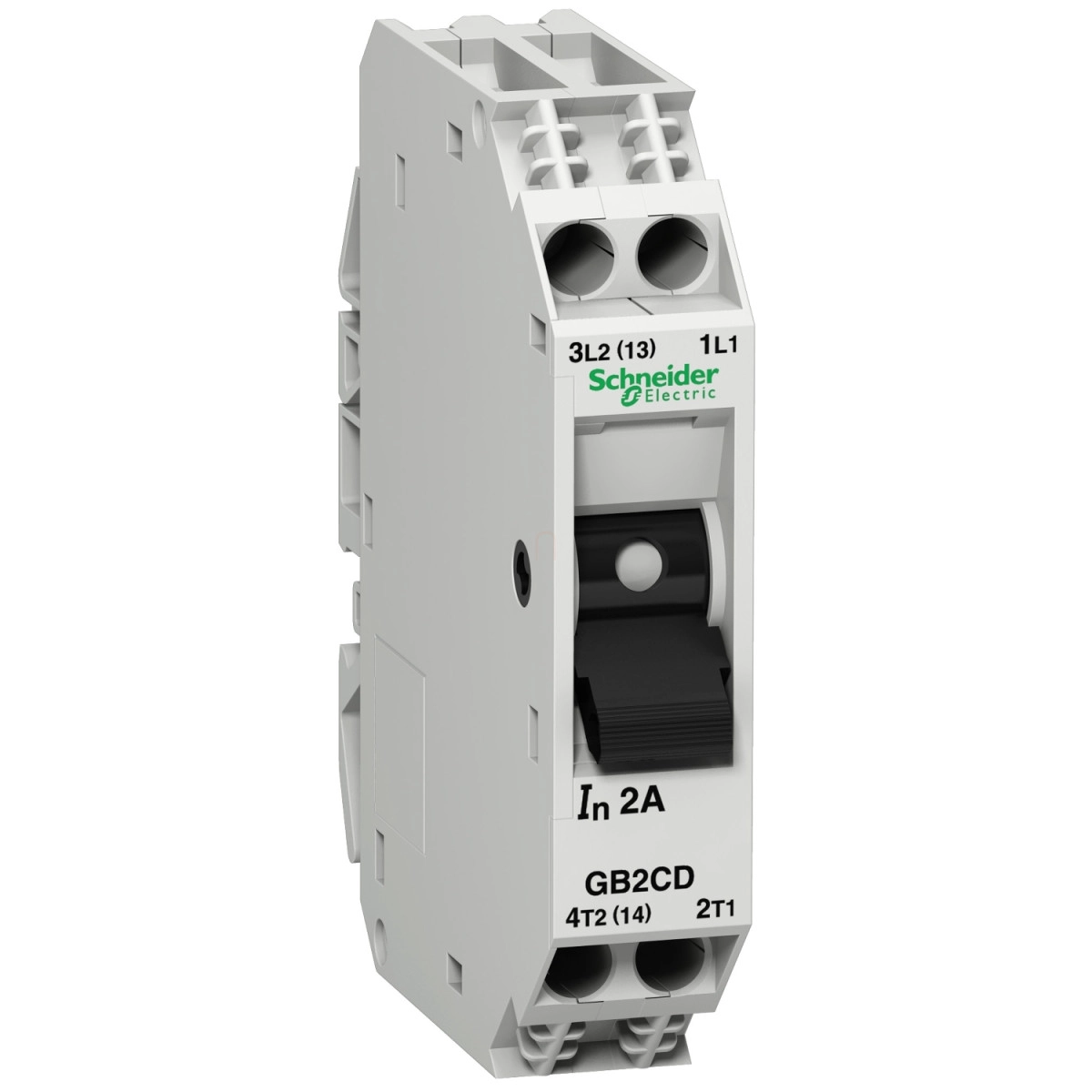

A Schneider Electric TeSys GB2 sorozatú GB2CD07 kismegszakító ideális megoldást kínál villamos áramkörök védelmére és vezérlésére. Ez az 1P+N pólusú, termikus-mágneses kismegszakító 2A névleges áramerősséggel rendelkezik, és 15 kA-es zárlati megszakítóképességgel bír 240V-on. A TeSys GB2 termékcsalád ezen tagja kompakt kialakításának köszönhetően könnyen beépíthető szűk helyekre is, miközben megbízható védelmet nyújt túlterhelés és rövidzárlat esetén.
A GB2CD07 kismegszakító számos különleges műszaki tulajdonsággal rendelkezik. Az eszköz AC/DC hálózatokhoz egyaránt alkalmazható, és megfelel az IEC 60947-2 szabvány szerinti A kategóriának, valamint az IEC 60947-5-1 szabvány szerinti DC-12 és DC-13 felhasználási kategóriáknak. A megszakító névleges üzemi feszültsége 250V AC 50/60 Hz az IEC 60947-2 szerint, 277V AC 60 Hz a CSA C22.2 No 235 és UL 1077 szabványok szerint, valamint 48V DC. A mágneses kioldási áram 26A, míg a teljesítmény disszipáció pólusonként 2W. A kismegszakító 10 kA zárlati megszakítóképességgel (Icu) rendelkezik 230/240V AC 50/60 Hz mellett, az üzemi zárlati megszakítóképesség (Ics) pedig az Icu 25%-a ugyanezen a feszültségszinten.
A GB2CD07 kismegszakító többféleképpen szerelhető: kapcsokkal, lemezre vagy sínre. A felszerelési pozíció lehet függőleges vagy vízszintes, a vezérlés pedig billenőkapcsolóval történik. A készülék 4 kV névleges lökőfeszültség-állósággal rendelkezik az IEC 60947-2 szerint, ami kiváló túlfeszültség-védelmet biztosít. A mechanikai és elektromos élettartam egyaránt 8000 ciklus, ami hosszú távú megbízható működést garantál. A csatlakozások tekintetében az 1-es csatlakozó 1 vezetéket fogad 0,75-6 mm² tömör vagy 0,75-4 mm² rugalmas kivitelben kábelvéggel, míg a 2-es csatlakozó 2 vezetéket fogad 0,75-4 mm² tömör vagy 0,75-2,5 mm² rugalmas kivitelben kábelvéggel. A csatlakozók meghúzási nyomatéka 1,2 Nm.
A GB2CD07 kismegszakító kivételes mechanikai robusztussággal bír, ellenáll 22G erősségű, 20 ms időtartamú ütéseknek az IEC 60068-2-27 szerint, valamint 5G erősségű, 5-110 Hz közötti rezgéseknek az IEC 60068-2-6 szerint. A készülék kompakt méretekkel rendelkezik: magassága 74 mm, szélessége 15 mm, mélysége pedig 67 mm. IP20-as védettségi fokozata megfelelő védelmet nyújt ujjak érintése ellen, miközben szélsőséges környezeti körülmények között is működőképes marad: -20°C és +60°C közötti üzemi hőmérsékleten, illetve -40°C és +80°C közötti tárolási hőmérsékleten. A kismegszakító akár 3000 méteres tengerszint feletti magasságban is használható, és 960°C-os tűzállósággal rendelkezik az IEC 60695-2-1 szerint. Az eszköz megfelel számos nemzetközi szabványnak, köztük az EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 No 235 és UL 1077 előírásainak, és rendelkezik UL és CSA tanúsítvánnyal.
Schneider Electric TeSys GB2 - GB2CD07 műszaki adatok
Alapadatok
Termékcsalád: TeSys
Terméknév: TeSys GB2
Eszköz rövid neve: GB2
Termék vagy komponens típus: Kismegszakító
Eszköz alkalmazás: Vezérlés
Pólusok leírása: 1P + N
Hálózat típus: AC/DC
Felhasználási kategóriák és szabványok
Felhasználási kategória: A kategória IEC 60947-2 szerint
DC-12 az IEC 60947-5-1 szerint
DC-13 az IEC 60947-5-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség: 10 kA Icu 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség [Ics]: 25% 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Kioldóegység technológia: Termikus-mágneses
Mágneses kioldási áram: 26 A
Telepítési adatok
Rögzítési mód: Kapcsokkal
Szerelési alap: Lemez, Sín
Szerelési helyzet: Függőleges, Vízszintes
Vezérlés típus: Billenőkapcsoló
Elektromos jellemzők
Névleges áram [In]: 2 A
Névleges üzemi feszültség [Ue]: 250 V AC 50/60 Hz az IEC 60947-2 szerint
277 V AC 60 Hz a CSA C22.2 No 235 szerint
277 V AC 60 Hz az UL 1077 szerint
48 V DC
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-2 szerint
Teljesítmény disszipáció pólusonként: 2 W
Mechanikai élettartam: 8000 ciklus
Elektromos élettartam: 8000 ciklus
Csatlakozási adatok
Csatlakozások - kapcsok: 1-es csatlakozó: 1 vezeték 0,75...6 mm² tömör, kábelvég nélkül
2-es csatlakozó: 2 vezeték 0,75...4 mm² tömör, kábelvég nélkül
1-es csatlakozó: 1 vezeték 0,75...4 mm² rugalmas, kábelvéggel
2-es csatlakozó: 2 vezeték 0,75...2,5 mm² rugalmas, kábelvéggel
Meghúzási nyomaték: 1,2 Nm a csatlakozón
Mechanikai jellemzők
Mechanikai robusztusság: Ütések: 22 Gn 20 ms-ig az IEC 60068-2-27 szerint
Rezgések: 5 Gn, 5...110 Hz az IEC 60068-2-6 szerint
Mennyiség készletenként: 6 darabos készlet
9 mm-es osztás: 2
Magasság: 74 mm
Szélesség: 15 mm
Mélység: 67 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 No 235, UL 1077
Terméktanúsítványok: UL, CSA
Védőkezelés: TC
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -20...60 °C
Környezeti hőmérséklet tároláskor: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Üzemi magasság: 3000 m
