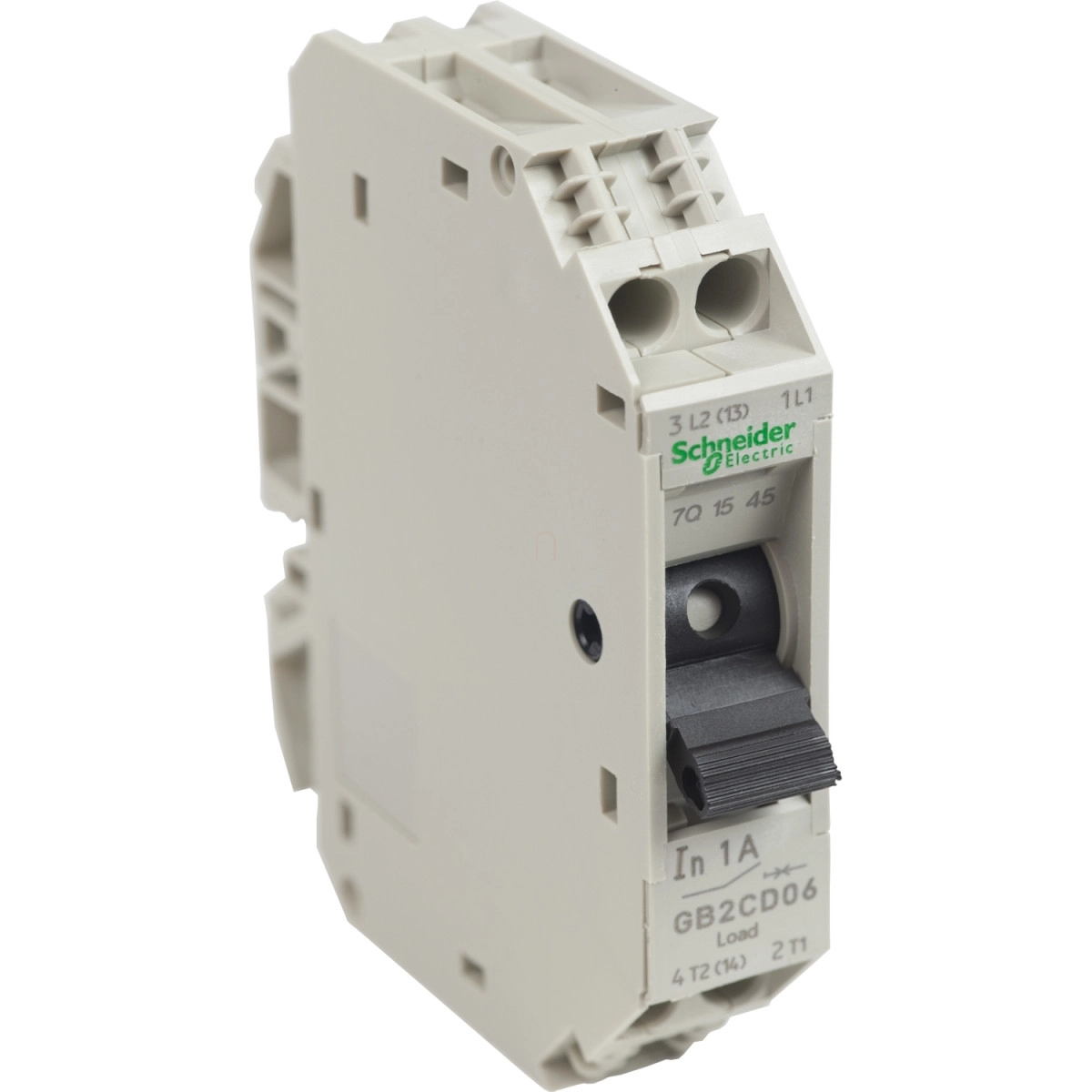

A Schneider Electric TeSys GB2 sorozatú GB2CD06 típusú áramkör-megszakító egy kompakt, DIN-sínre szerelhető védőkészülék, amely 1P+N (egy pólus + nulla) kivitelben készült. Ez a hő-mágneses működésű megszakító 1A névleges áramerősséggel rendelkezik, és különösen alkalmas vezérlőáramkörök védelmére mind AC, mind DC hálózatokban.
A TeSys GB2 megszakító kiemelkedő zárlati megszakítóképességgel (Icu) rendelkezik, amely 10 kA értéket ér el 230/240 V AC 50/60 Hz hálózaton az IEC 60947-2 szabványnak megfelelően. A megszakító névleges üzemi zárlati megszakítóképessége (Ics) 25% a 230/240 V AC 50/60 Hz hálózaton. A termék hő-mágneses kioldó technológiát alkalmaz, 14A mágneses kioldási áramerősséggel, ami kiváló védelmet biztosít túlterhelés és rövidzárlat ellen egyaránt. A megszakító működtetése egyszerű kapcsolókarral (toggle) történik, és mind vízszintes, mind függőleges helyzetben felszerelhető.
Műszaki paraméterei között szerepel a 250 V AC 50/60 Hz névleges üzemi feszültség (IEC 60947-2 szerint), valamint a 277 V AC 60 Hz (CSA C22.2 No 235 és UL 1077 szerint) és a 48 V DC egyenfeszültség. A készülék IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, így védett az ujjal való érintés ellen. A megszakító mechanikai és elektromos élettartama egyaránt 8000 kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít. A működési hőmérséklet tartománya -20°C és +60°C között van, tárolási hőmérséklet tartománya pedig -40°C és +80°C között.
A csatlakozások tekintetében a termék rugalmas bekötési lehetőségeket kínál: 1. csatlakozó esetében 1 db 0,75-6 mm² tömör vezeték köthető be kábelvég nélkül, vagy 1 db 0,75-4 mm² rugalmas vezeték kábelvéggel; 2. csatlakozó esetében 2 db 0,75-4 mm² tömör vezeték kábelvég nélkül, vagy 2 db 0,75-2,5 mm² rugalmas vezeték kábelvéggel. A csatlakozók meghúzási nyomatéka 1,2 Nm. A készülék szélességi mérete 15 mm, magassága 74 mm, mélysége pedig 67 mm, így optimális helykihasználást biztosít a kapcsolószekrényben.
A Schneider Electric TeSys GB2 GB2CD06 megszakító megfelel számos nemzetközi szabványnak, beleértve az EN/IEC 60947-1, EN/IEC 60947-2 előírásait, valamint rendelkezik UL és CSA tanúsítványokkal is. A termék különösen alkalmas olyan alkalmazásokhoz, ahol kompakt méret mellett is kimagasló védelmi funkciókra van szükség, például ipari vezérlőrendszerekben, kis teljesítményű motorok védelménél, vagy egyéb kritikus áramkörök biztosításánál. A készülék 3000 méteres tengerszint feletti magasságig használható, és kiváló mechanikai robusztussággal rendelkezik: ellenáll a 22 Gn 20 ms időtartamú ütéseknek és az 5 Gn 5-110 Hz közötti rezgéseknek az IEC 60068 szabványok szerint.
Schneider Electric TeSys GB2 - GB2CD06 - Hő - mágnes megszakító 1A 1P+N műszaki adatok
Általános információk
Termékcsalád: TeSys
Terméknév: TeSys GB2
Rövid terméknév: GB2
Termék típusa: Áramkör-megszakító
Alkalmazás: Vezérlés
Elektromos jellemzők
Pólusok: 1P + N
Hálózat típusa: AC/DC
Felhasználási kategória: A kategória (IEC 60947-2 szerint), DC-12 (IEC 60947-5-1 szerint), DC-13 (IEC 60947-5-1 szerint)
Hálózati frekvencia: 50/60 Hz (IEC 60947-2 szerint)
Zárlati megszakítóképesség: 10 kA Icu 230/240 V AC 50/60 Hz (IEC 60947-2 szerint)
Névleges üzemi zárlati megszakítóképesség: 25% 230/240 V AC 50/60 Hz (IEC 60947-2 szerint)
Kioldó technológia: Hő-mágneses
Mágneses kioldási áramerősség: 14 A
Névleges áram: 1 A
Névleges üzemi feszültség: 250 V AC 50/60 Hz (IEC 60947-2), 277 V AC 60 Hz (CSA C22.2 No 235), 277 V AC 60 Hz (UL 1077), 48 V DC
Névleges lökőfeszültség-állóság: 4 kV (IEC 60947-2)
Teljesítménydisszipáció pólusonként: 2 W
Mechanikai jellemzők
Rögzítési mód: Klipsszel
Rögzítési alap: Lap, Sín
Szerelési helyzet: Vízszintes, Függőleges
Működtetési mód: Kapcsolókar
Mechanikai élettartam: 8000 ciklus
Elektromos élettartam: 8000 ciklus
Csatlakozások: 1. csatlakozó: 1 kábel 0,75...6 mm² tömör kábelvég nélkül, 2. csatlakozó: 2 kábel 0,75...4 mm² tömör kábelvég nélkül, 1. csatlakozó: 1 kábel 0,75...4 mm² rugalmas kábelvéggel, 2. csatlakozó: 2 kábel 0,75...2,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,2 Nm a csatlakozón
Mechanikai robusztusság: Ütések: 22 Gn 20 ms (IEC 60068-2-27), Rezgések: 5 Gn, 5...110 Hz (IEC 60068-2-6)
Méretek és súly
Szélesség: 15 mm
Magasság: 74 mm
Mélység: 67 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 No 235, UL 1077
Termék tanúsítványok: UL, CSA
Védőkezelés: TC
IP védettségi fokozat: IP20 (IEC 60529)
Működési hőmérséklet: -20...60 °C
Tárolási hőmérséklet: -40...80 °C
Tűzállóság: 960 °C (IEC 60695-2-1)
Üzemeltetési magasság: 3000 m
