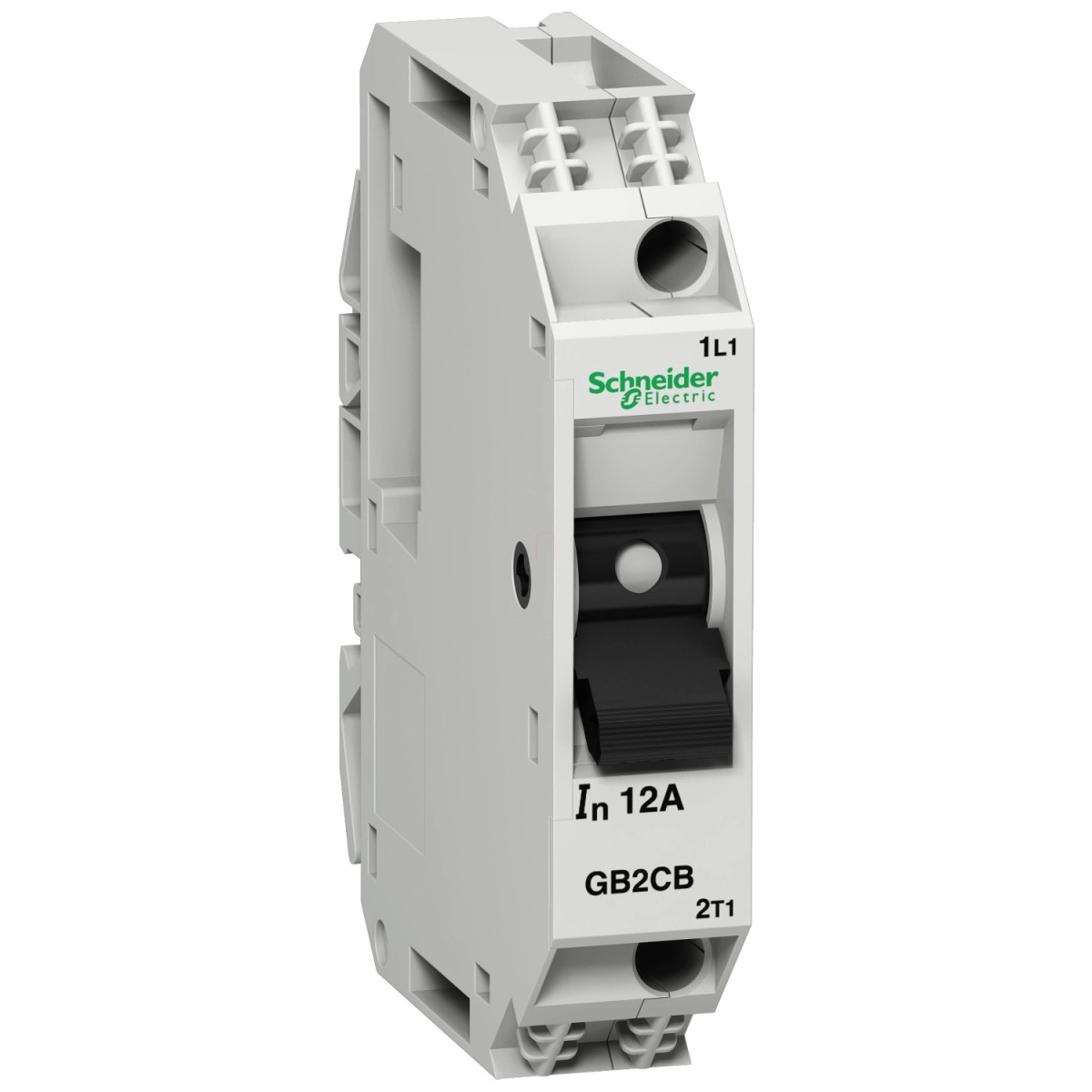

A Schneider Electric TeSys GB2 - GB2CB14 egy kiváló minőségű, kompakt méretű, hő-mágneses kioldóval ellátott megszakító, amely ideális választás különböző vezérlési alkalmazásokhoz. Ez az 1 pólusú, 8 amperes kismegszakító optimális védelmet biztosít az elektromos hálózatok és berendezések számára, miközben megfelel a legmagasabb biztonsági előírásoknak.
A TeSys GB2 sorozat részeként a GB2CB14 típusú megszakító 1,5 kA-es megszakítóképességgel rendelkezik 230/240 V AC feszültségen, ami megfelelő védelmet nyújt rövidzárlat esetén. A termék univerzális használhatóságát biztosítja, hogy AC/DC hálózatokban egyaránt alkalmazható, és megfelel az IEC 60947-2 szabvány szerinti A kategóriának, valamint az IEC 60947-5-1 szabvány szerinti DC-12 és DC-13 felhasználási kategóriáknak. A megszakító 50/60 Hz-es hálózati frekvencián működik, és a névleges üzemi feszültség 250 V AC, valamint 48 V DC.
A GB2CB14 hő-mágneses kioldó technológiát alkalmaz, 108 A-es mágneses kioldóárammal. A termék szerelése rendkívül egyszerű, DIN sínre vagy lapra szerelhető, és mind függőleges, mind vízszintes pozícióban felszerelhető. A kapcsoló működtetése billenőkapcsolóval történik, ami intuitív és felhasználóbarát kezelést biztosít. A csatlakozások tekintetében a megszakító rugalmas lehetőségeket kínál: 1. csatlakozó esetén 1 kábel csatlakoztatható 0,75-6 mm² tömör vezetékkel kábelvég nélkül vagy 1 kábel 0,75-4 mm² rugalmas vezetékkel kábelvéggel; 2. csatlakozó esetén 2 kábel 0,75-4 mm² tömör vezetékkel kábelvég nélkül vagy 2 kábel 0,75-2,5 mm² rugalmas vezetékkel kábelvéggel. A csatlakozások meghúzási nyomatéka 1,2 Nm.
A Schneider Electric TeSys GB2 - GB2CB14 megszakító mechanikai robusztussága kiemelkedő: ellenáll a 22 Gn erejű, 20 ms időtartamú ütéseknek az IEC 60068-2-27 szabvány szerint, valamint az 5 Gn erejű, 5-110 Hz frekvenciájú rezgéseknek az IEC 60068-2-6 szabvány szerint. A termék kompakt méretei (74 mm magasság, 15 mm szélesség, 67 mm mélység) lehetővé teszik a helytakarékos telepítést. Az IP20 védettségi fokozat megfelelő védelmet nyújt a környezeti hatásokkal szemben. A megszakító széles hőmérsékleti tartományban (-20...60 °C üzemi és -40...80 °C tárolási hőmérséklet) megbízhatóan működik, és akár 3000 m tengerszint feletti magasságig használható. A termék mechanikai és elektromos élettartama egyaránt 8000 ciklus, ami hosszú távú, megbízható működést garantál.
Schneider Electric TeSys GB2 - GB2CB14 műszaki adatok
Általános adatok
Termékcsalád: TeSys
Termék neve: TeSys GB2
Eszköz rövid neve: GB2
Termék vagy alkatrész típusa: Megszakító
Eszköz alkalmazása: Vezérlés
Elektromos jellemzők
Pólusok leírása: 1P
Hálózat típusa: AC/DC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, DC-12 az IEC 60947-5-1 szerint, DC-13 az IEC 60947-5-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség: 1,5 kA Icu 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
[Ics] névleges üzemi rövidzárlati megszakítóképesség: 75% 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
Kioldó egység technológiája: Hő-mágneses
Mágneses kioldóáram: 108 A
Telepítési jellemzők
Szerelési mód: Klipsz segítségével
Szerelési felület: Lap, Sín
Szerelési pozíció: Függőleges, Vízszintes
Vezérlés típusa: Billenőkapcsoló
Műszaki paraméterek
[In] névleges áram: 8 A
[Ue] névleges üzemi feszültség: 250 V AC 50/60 Hz az IEC 60947-2 szerint, 277 V AC 60 Hz a CSA C22.2 No 235 szerint, 277 V AC 60 Hz az UL 1077 szerint, 48 V DC
[Uimp] névleges impulzus-állóképesség: 4 kV az IEC 60947-2 szerint
Teljesítmény disszipáció pólusonként: 2 W
Mechanikai élettartam: 8000 ciklus
Elektromos élettartam: 8000 ciklus
Csatlakozások
Csatlakozások - sorkapcsok: 1. csatlakozó 1 kábel 0,75...6 mm² tömör kábelvég nélkül, 2. csatlakozó 2 kábel 0,75...4 mm² tömör kábelvég nélkül, 1. csatlakozó 1 kábel 0,75...4 mm² rugalmas kábelvéggel, 2. csatlakozó 2 kábel 0,75...2,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,2 Nm a csatlakozón
Mechanikai jellemzők
Mechanikai robusztusság: Ütés: 22 Gn 20 ms-ig az IEC 60068-2-27 szerint, Rezgés: 5 Gn, 5...110 Hz az IEC 60068-2-6 szerint
Mennyiség készletenként: 6 db készlet
9 mm-es osztás: 2
Magasság: 74 mm
Szélesség: 15 mm
Mélység: 67 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 No 235, UL 1077
Termék tanúsítványok: UL, CSA
Védőkezelés: TC
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti hőmérséklet üzemelés során: -20...60 °C
Környezeti hőmérséklet tárolás során: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Üzemi magasság: 3000 m
