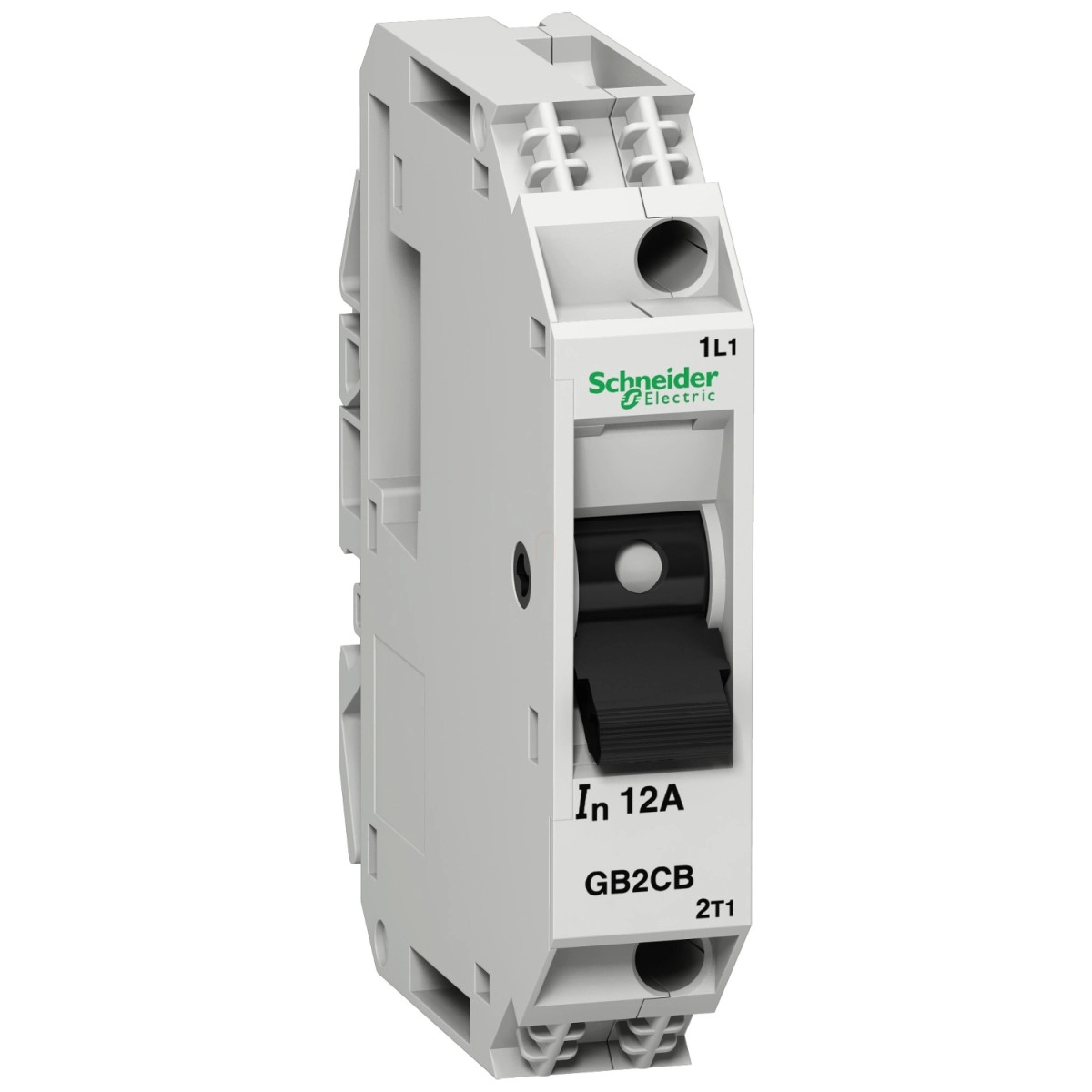

A Schneider Electric TeSys GB2 sorozatú GB2CB12 típusú kismegszakító egy kompakt, 1 pólusú hő-mágnes megszakító, amely ideális választás elektromos vezérlő áramkörök megbízható védelméhez. Ez a 6A névleges áramerősségű készülék 1,5 kA megszakítóképességgel rendelkezik 240V AC feszültségen, ami alkalmassá teszi kisebb ipari, kereskedelmi és épületautomatizálási rendszerekben történő felhasználásra.
A TeSys GB2 kismegszakító sokoldalú eszköz, amely mind AC, mind DC hálózatokban alkalmazható. A termék az IEC 60947-2 szabvány A kategóriájának, valamint az IEC 60947-5-1 szabvány DC-12 és DC-13 kategóriáinak megfelelően működik. A megszakító 50/60 Hz-es hálózati frekvencián használható az IEC 60947-2 szabvány szerint. Egyik kiemelkedő tulajdonsága a rövidzárlati megszakítóképesség, amely 230/240V AC feszültségen 1,5 kA (Icu) értéket biztosít, míg a névleges üzemi rövidzárlati megszakítóképessége (Ics) ugyanezen a feszültségen az Icu érték 75%-a.
A GB2CB12 kismegszakító hő-mágneses kioldó technológiával rendelkezik, 83A mágneses kioldási áramerősséggel. A készülék rögzítése többféleképpen történhet: DIN-sínre vagy lemezre szerelhető klipsz segítségével. Telepíthető mind függőleges, mind vízszintes pozícióban. A vezérlés billenőkapcsolóval történik, ami egyszerű és intuitív kezelést biztosít a felhasználók számára. A 6A névleges áramerősség mellett a névleges üzemi feszültség (Ue) 250V AC 50/60 Hz az IEC 60947-2 szerint, 277V AC 60 Hz a CSA C22.2 No 235 és az UL 1077 szerint, valamint 48V DC. A névleges lökőfeszültség-állóság (Uimp) 4 kV az IEC 60947-2 szerint. A megszakító pólusonkénti teljesítményvesztesége mindössze 2W, ami energiahatékony működést biztosít. A mechanikai és elektromos élettartam egyaránt 8000 ciklus.
A csatlakozási lehetőségek tekintetében a megszakító rugalmas: az 1-es csatlakozó 1 kábel esetén 0,75-6 mm² tömör vezetéket fogad kábelvég nélkül, míg 2 kábel esetén 0,75-4 mm² tömör vezetéket kábelvég nélkül. Az 1-es csatlakozó 1 kábel esetén 0,75-4 mm² hajlékony vezetéket fogad kábelvéggel, 2-es csatlakozó 2 kábel esetén 0,75-2,5 mm² hajlékony vezetéket kábelvéggel. A csatlakozókon a meghúzási nyomaték 1,2 Nm. A termék robusztus mechanikai konstrukcióval rendelkezik, amely ellenáll a 22 Gn erősségű, 20 ms időtartamú ütéseknek az IEC 60068-2-27 szerint, valamint az 5 Gn erősségű, 5-110 Hz frekvenciatartományú rezgéseknek az IEC 60068-2-6 szerint. A termék kompakt méretekkel büszkélkedhet: 74 mm magasság, 15 mm szélesség és 67 mm mélység, ami lehetővé teszi a helytakarékos telepítést. A 9 mm-es osztások száma 2, így a szükséges helyigény mindössze 18 mm a DIN-sínen.
TeSys GB2 GB2CB12 műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GB2
Eszköz rövid neve: GB2
Termék vagy komponens típus: Kismegszakító
Eszköz alkalmazás: Vezérlés
Pólusok leírása: 1P
Hálózat típus: AC/DC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, DC-12 az IEC 60947-5-1 szerint, DC-13 az IEC 60947-5-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség: 1,5 kA Icu 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi rövidzárlati megszakítóképesség [Ics]: 75% 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
Kioldó egység technológiája: Hő-mágneses
Mágneses kioldási áram: 83 A
Kiegészítő jellemzők
Felszerelési mód: Klipszekkel
Szerelési támasz: Sín, Lemez
Szerelési helyzet: Függőleges, Vízszintes
Vezérlés típusa: Billenőkapcsoló
Névleges áram [In]: 6 A
Névleges üzemi feszültség [Ue]: 250 V AC 50/60 Hz az IEC 60947-2 szerint, 277 V AC 60 Hz a CSA C22.2 No 235 szerint, 277 V AC 60 Hz az UL 1077 szerint, 48 V DC
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-2 szerint
Teljesítményveszteség pólusonként: 2 W
Mechanikai élettartam: 8000 ciklus
Elektromos élettartam: 8000 ciklus
Csatlakozások - kapcsok: 1-es csatlakozó 1 kábel(ek) 0,75...6 mm² tömör kábelvég nélkül, 2-es csatlakozó 2 kábel(ek) 0,75...4 mm² tömör kábelvég nélkül, 1-es csatlakozó 1 kábel(ek) 0,75...4 mm² hajlékony kábelvéggel, 2-es csatlakozó 2 kábel(ek) 0,75...2,5 mm² hajlékony kábelvéggel
Meghúzási nyomaték: 1,2 N.m a csatlakozón
Mechanikai robusztusság: Ütések: 22 Gn 20 ms-ig az IEC 60068-2-27 szerint, Rezgések: 5 Gn, 5...110 Hz az IEC 60068-2-6 szerint
Készletenkénti mennyiség: 6 db készlet
9 mm-es osztások: 2
Magasság: 74 mm
Szélesség: 15 mm
Mélység: 67 mm
Környezet
Szabványok: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 No 235, UL 1077
Termék tanúsítványok: UL, CSA
Védőkezelés: TC
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti hőmérséklet üzemelés közben: -20...60 °C
Környezeti hőmérséklet tárolás esetén: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Üzemeltetési magasság: 3000 m
