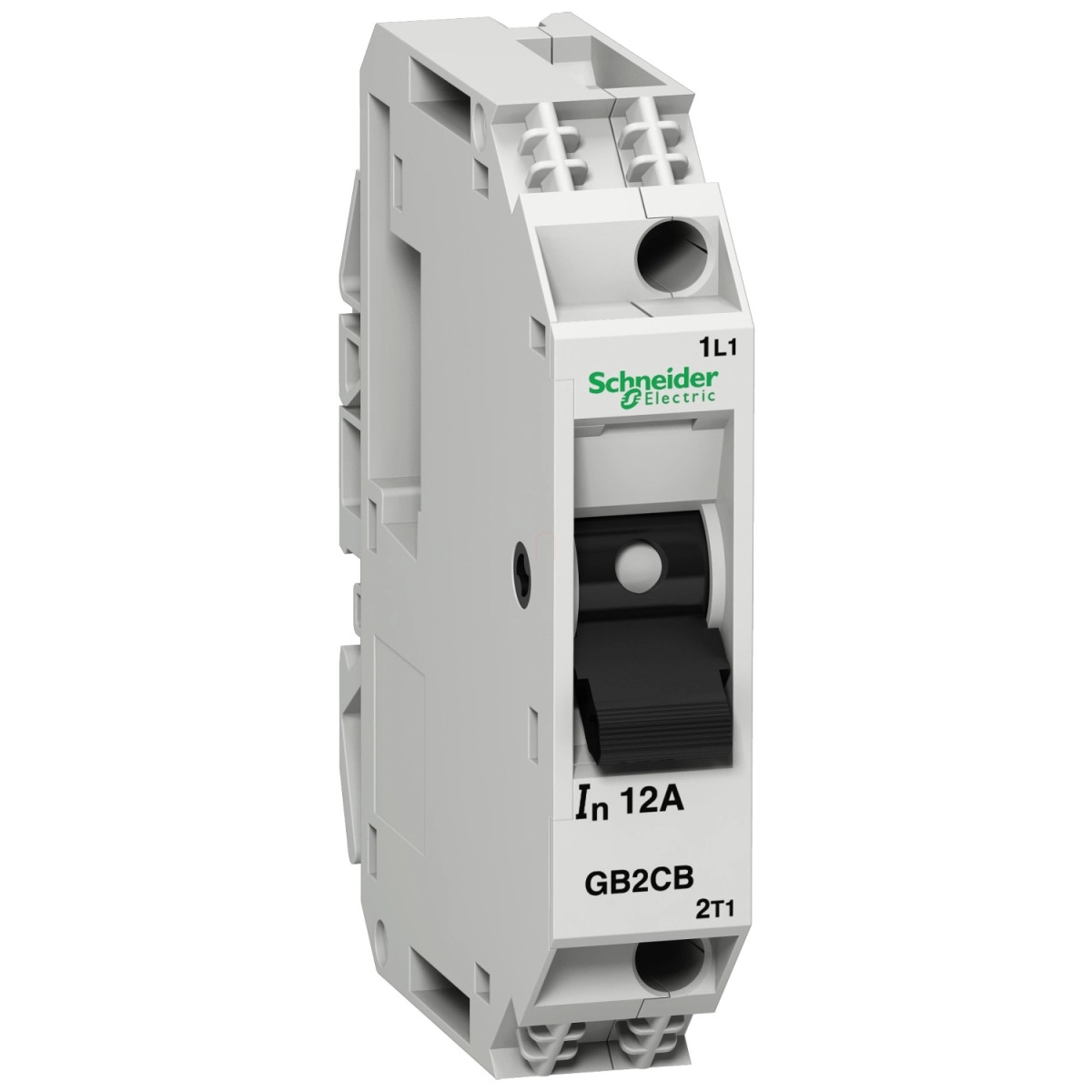

A Schneider Electric TeSys GB2 sorozatú GB2CB09 kismegszakító a modern villamos hálózatok alapvető védelmi eleme, amely egyesíti a kompakt kialakítást és a megbízható működést. Ez az 1 pólusú, 4 amper névleges áramú megszakító tökéletes választás kisebb méretű vezérlő- és elosztórendszerek védelmére, ahol korlátozott a szerelési hely, de nem szeretnél kompromisszumot kötni a minőség és a teljesítmény terén.
A TeSys GB2 GB2CB09 megszakító hő-mágneses kioldási technológiával rendelkezik, ami kettős védelmet biztosít. A termikus kioldó mechanizmus védelmet nyújt a tartós túlterhelésekkel szemben, míg a mágneses kioldó azonnal reagál a rövidzárlati áramokra. A mágneses kioldási áram 52 amperre van beállítva, ami 13-szorosa a névleges áramnak, ezáltal megfelelő védelmet biztosít anélkül, hogy a normál üzemi áramlökések miatt felesleges lekapcsolások történnének. A megszakítóképesség (Icu) 3 kA 230/240 V AC feszültségen 50/60 Hz frekvencia mellett, az IEC 60947-2 szabványnak megfelelően, ami alkalmassá teszi kisebb ipari és kereskedelmi alkalmazásokhoz.
A TeSys GB2 GB2CB09 szerelése rendkívül egyszerű, DIN-sínre vagy akár lemezre is rögzíthető kapcsokkal, és mind vízszintes, mind függőleges pozícióban felszerelhető. A terméket kapcsolókaros vezérlés jellemzi, ami biztosítja a könnyű és gyors működtetést. Széles működési hőmérséklet-tartománya (-20°C és +60°C között) lehetővé teszi a különböző környezeti feltételek melletti használatát. Az IP20-as védettség megfelelő védelmet biztosít véletlen érintés ellen, miközben a szakemberek számára könnyen hozzáférhető marad a karbantartáshoz.
A GB2CB09 megszakító sokoldalú csatlakozási lehetőségeket kínál: 1. csatlakozó esetén 1 kábel 0,75-6 mm² tömör vagy 0,75-4 mm² rugalmas érvéghüvellyel, valamint 2. csatlakozó esetén 1 kábel 0,75-4 mm² tömör vagy 0,75-2,5 mm² rugalmas érvéghüvellyel. A csatlakozások meghúzási nyomatéka 1,2 Nm, ami biztosítja a stabil és biztonságos elektromos kapcsolatot. A termék kiváló mechanikai robusztussággal rendelkezik, ellenáll a 22G erősségű, 20 ms időtartamú ütéseknek az IEC 60068-2-27 szabvány szerint, valamint az 5G, 5-110 Hz rezgéseknek az IEC 60068-2-6 szabványnak megfelelően, így megbízhatóan működik még ipari környezetben is. A kompakt méretek (74 mm magasság, 15 mm szélesség, 67 mm mélység) és a 9 mm-es osztás (2 egység) lehetővé teszik a helytakarékos beépítést elosztókba és vezérlőszekrényekbe.
Schneider Electric TeSys GB2 - GB2CB09 - Hő - mágnes megszakító 4A 1P műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GB2
Rövid megnevezés: GB2
Termék vagy komponens típus: Kismegszakító
Készülék alkalmazás: Vezérlés
Pólusok: 1P
Hálózat típus: AC/DC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, DC-12 az IEC 60947-5-1 szerint, DC-13 az IEC 60947-5-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség: 3 kA Icu 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség [Ics]: 50% 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Kioldóegység technológiája: Hő-mágneses
Mágneses kioldási áram: 52 A
Kiegészítők
Szerelési mód: Kapcsokkal
Szerelési alap: Sín, Lemez
Szerelési helyzet: Vízszintes, Függőleges
Vezérlés típusa: Kapcsolókar
Névleges áram [In]: 4 A
Névleges üzemi feszültség [Ue]: 250 V AC 50/60 Hz az IEC 60947-2 szerint, 277 V AC 60 Hz a CSA C22.2 No 235 szerint, 277 V AC 60 Hz a UL 1077 szerint, 48 V DC
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-2 szerint
Teljesítményveszteség pólusonként: 2 W
Mechanikai élettartam: 8000 ciklus
Elektromos élettartam: 8000 ciklus
Csatlakozások - terminálok: 1. csatlakozó 1 kábel 0,75...6 mm² tömör kábelvég nélkül, 2. csatlakozó 2 kábel 0,75...4 mm² tömör kábelvég nélkül, 1. csatlakozó 1 kábel 0,75...4 mm² rugalmas kábelvéggel, 2. csatlakozó 2 kábel 0,75...2,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,2 Nm a csatlakozón
Mechanikai robusztusság: Ütések: 22 Gn 20 ms-ig az IEC 60068-2-27 szerint, Rezgések: 5 Gn, 5...110 Hz az IEC 60068-2-6 szerint
Mennyiség készletenként: 6 db készlet
9 mm-es osztás: 2
Magasság: 74 mm
Szélesség: 15 mm
Mélység: 67 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 No 235, UL 1077
Terméktanúsítványok: UL, CSA
Védelmi kezelés: TC
IP védettségi fokozat: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20…60 °C
Tárolási környezeti hőmérséklet: -40…80 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Üzemi magasság: 3000 m
