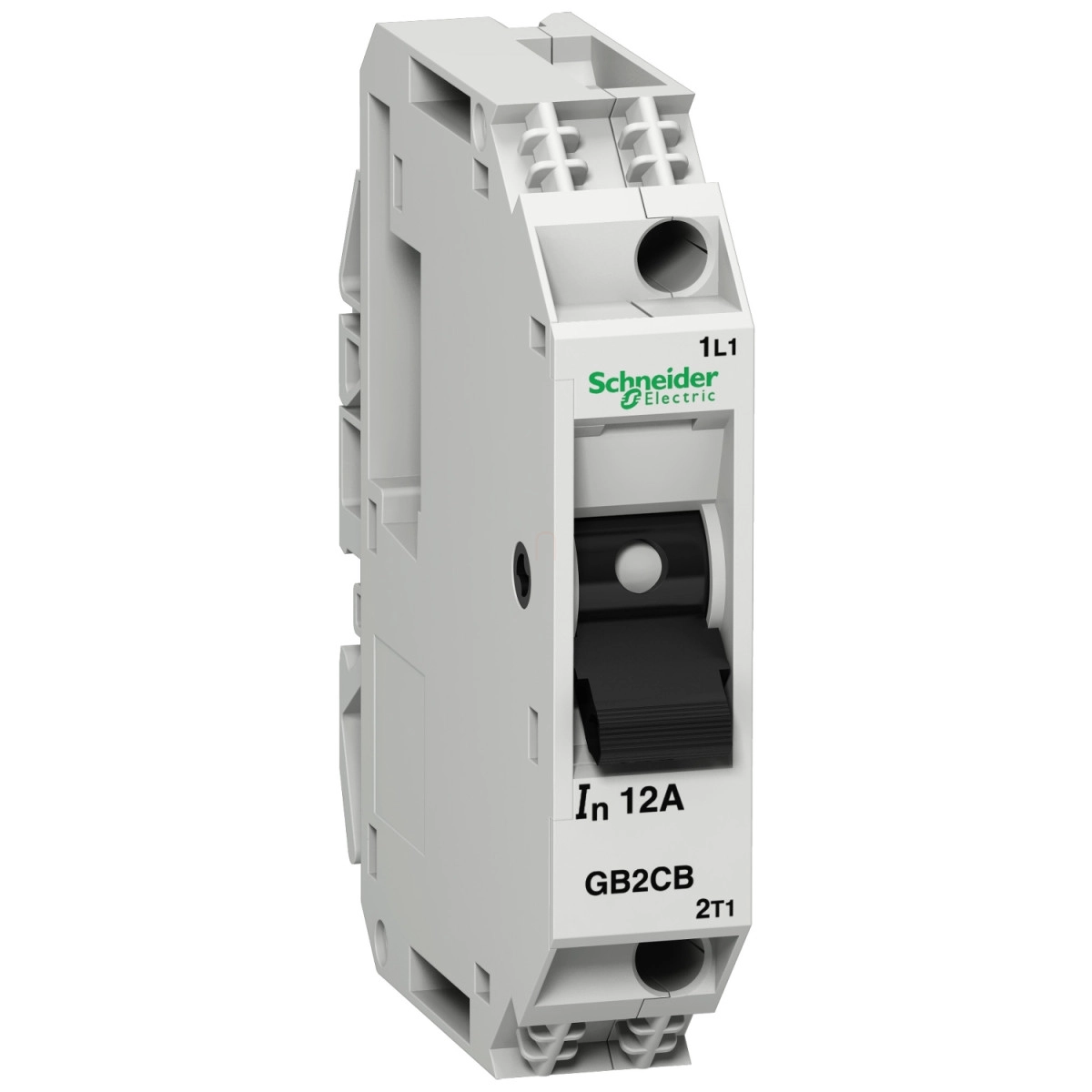

A Schneider Electric TeSys GB2 sorozatának GB2CB08 kismegszakítója egy professzionális, 1 pólusú, termomagnetikus védelmi készülék, mely kompakt mérete ellenére magas szintű védelmet biztosít elektromos áramkörök számára. Ez a 3A névleges áramerősségű kismegszakító ideális választás kisebb teljesítményű vezérlő áramkörök védelmére mind ipari, mind kereskedelmi alkalmazásokban.
A GB2CB08 kismegszakító 3 kA megszakítóképességgel rendelkezik 230/240V AC hálózatokon az IEC 60947-2 szabvány szerint. A termomagnetikus kioldási technológia ötvözi a hőkioldás előnyeit a túlterhelés elleni védelemben és a mágneses kioldás gyorsaságát a rövidzárlati védelem esetén. A mágneses kioldási áram értéke 40A, ami megfelelő védelmet nyújt a rövidzárlatok ellen, miközben kellően magas ahhoz, hogy elkerülje a téves kioldásokat. Az [Ics] névleges üzemi rövidzárlati megszakítóképesség az [Icu] 50%-a, ami 230/240V AC 50/60 Hz hálózatokon az IEC 60947-2 szabvány szerint megfelelő.
A TeSys GB2 sorozatú kismegszakító rendkívül sokoldalú telepítési lehetőségeket kínál. Rögzítheted kapcsokkal, lapos felületre vagy DIN sínre, és pozícionálhatod akár függőlegesen, akár vízszintesen. A kapcsoló típusa billenőkapcsoló, ami egyszerű és intuitív használatot biztosít. A készülék AC és DC hálózatokhoz egyaránt alkalmazható, és megfelel az A kategóriának az IEC 60947-2 szerint, valamint a DC-12 és DC-13 felhasználási kategóriáknak az IEC 60947-5-1 szabvány szerint. A névleges üzemi feszültség 250V AC 50/60 Hz az IEC 60947-2 szerint, 277V AC 60 Hz a CSA C22.2 No 235 és az UL 1077 szerint, valamint 48V DC. A névleges lökőfeszültség-állóság 4 kV az IEC 60947-2 szerint.
A GB2CB08 kismegszakító csatlakozási lehetőségei rugalmasak, támogatja 1 kábel (0,75...6 mm² tömör kábel kábelcsonk nélkül), 2 kábel (0,75...4 mm² tömör kábelcsonk nélkül), 1 kábel (0,75...4 mm² hajlékony kábelcsonkkal) vagy 2 kábel (0,75...2,5 mm² hajlékony kábelcsonkkal) csatlakoztatását. A csatlakozókon a meghúzási nyomaték 1,2 Nm. A telepítéshez és rögzítéshez fontos tudni, hogy a készülék 2 darab 9 mm-es osztásegységet foglal el, méretei pedig: magasság 74 mm, szélesség 15 mm, mélység 67 mm.
Schneider Electric TeSys GB2 - GB2CB08 - Hő - mágnes megszakító 3A 1P műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GB2
Készülék rövid neve: GB2
Termék vagy alkatrész típusa: Kismegszakító
Eszköz alkalmazása: Vezérlés
Pólusok leírása: 1P
Hálózat típusa: AC/DC
Felhasználási és műszaki adatok
Felhasználási kategória: A kategória az IEC 60947-2 szerint
DC-12 az IEC 60947-5-1 szerint
DC-13 az IEC 60947-5-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség: 3 kA Icu 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi rövidzárlati megszakítóképesség [Ics]: 50% 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
Kioldóegység technológiája: Termomagnetikus
Mágneses kioldási áram: 40 A
Kiegészítő információk
Felszerelési mód: Kapcsokkal
Szerelési alap: Lap, Sín
Szerelési helyzet: Függőleges, Vízszintes
Vezérlés típusa: Billenőkapcsoló
Névleges áram [In]: 3 A
Névleges üzemi feszültség [Ue]: 250 V AC 50/60 Hz az IEC 60947-2 szerint
277 V AC 60 Hz a CSA C22.2 No 235 szerint
277 V AC 60 Hz az UL 1077 szerint
48 V DC
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-2 szerint
Teljesítménydisszipáció pólusonként: 2 W
Mechanikai élettartam: 8000 ciklus
Elektromos élettartam: 8000 ciklus
Csatlakozások és méretek
Csatlakozások - kivezetések: 1 kábel(ek) csatlakoztatása 0,75...6 mm² tömör kábel kábelcsonk nélkül
2 kábel(ek) csatlakoztatása 0,75...4 mm² tömör kábelcsonk nélkül
1 kábel(ek) csatlakoztatása 0,75...4 mm² hajlékony kábelcsonkkal
2 kábel(ek) csatlakoztatása 0,75...2,5 mm² hajlékony kábelcsonkkal
Meghúzási nyomaték: 1,2 Nm a csatlakozón
9 mm osztások: 2
Magasság: 74 mm
Szélesség: 15 mm
Mélység: 67 mm
Környezeti adatok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 No 235, UL 1077
Terméktanúsítványok: UL, CSA
Védettségi fokozat: IP20 az IEC 60529 szerint
Működési környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Üzemeltetési tengerszint feletti magasság: 3000 m
