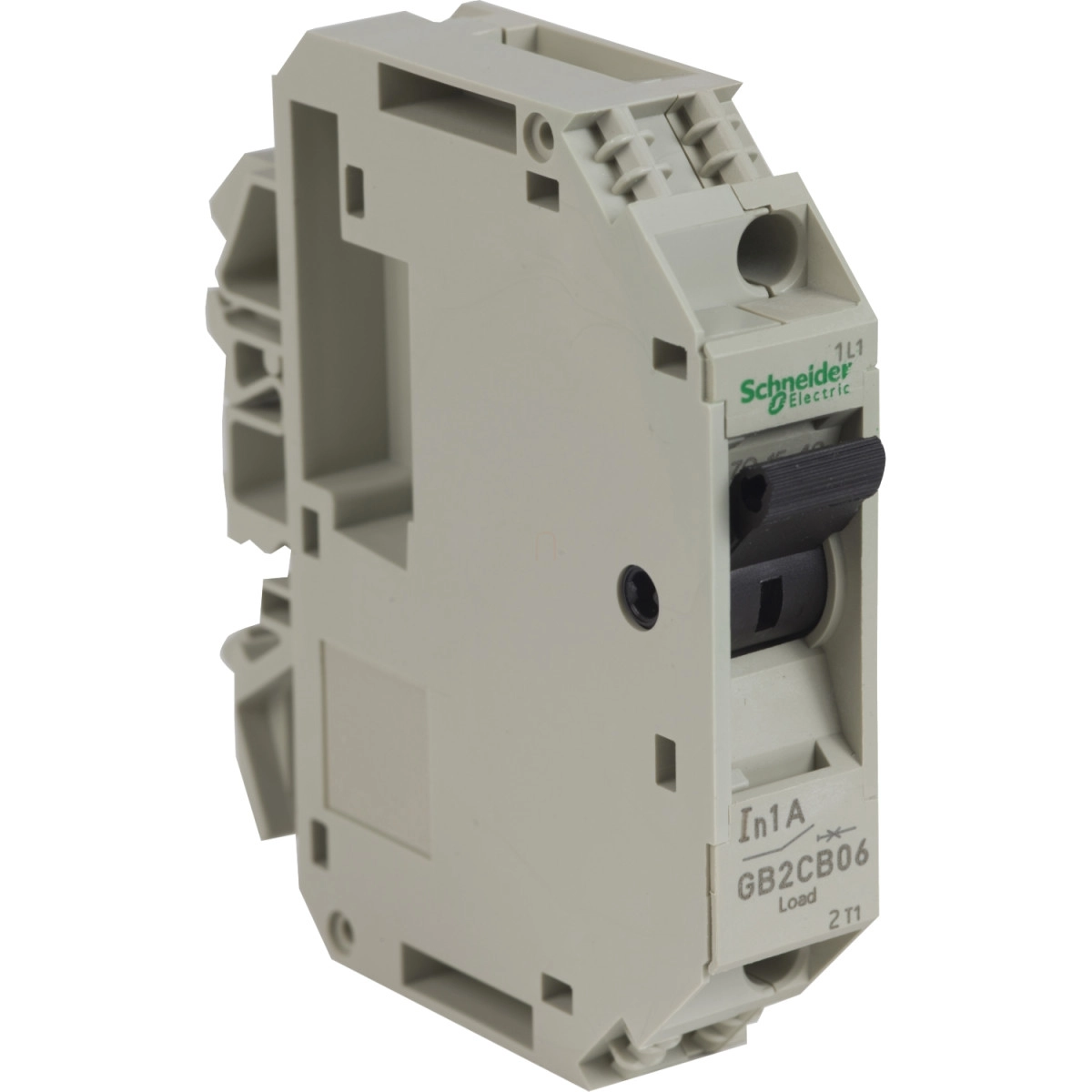

A Schneider Electric TeSys GB2 sorozatú, GB2CB06 típusú kismegszakító egy kompakt és nagy teljesítményű védelmi eszköz, amely ideális választás ipari és kereskedelmi alkalmazások vezérlő áramköreinek védelmére. Ez az 1 pólusú, 1A névleges áramerősségű megszakító egyedülálló védelmi jellemzőkkel rendelkezik, amelyek biztonságos és megbízható működést garantálnak a legigényesebb környezetekben is.
A termék különleges tulajdonsága a rendkívül magas megszakítóképesség: 50 kA zárlati megszakítóképességgel (Icu) rendelkezik 240V-on, ami messze meghaladja a hagyományos kismegszakítók paramétereit. Ez a magas érték különösen előnyös olyan környezetekben, ahol nagyobb a zárlati áram valószínűsége. A megszakító 10 kA-es megszakítóképességet biztosít 230/240 V AC 50/60 Hz hálózatokon az IEC 60947-2 szabványnak megfelelően, valamint 25%-os üzemi rövidzárlati megszakítóképességgel (Ics) rendelkezik ugyanezen feltételek mellett.
A TeSys GB2 GB2CB06 termomágneses kioldóval van felszerelve, amely kettős védelmet biztosít: a termikus kioldó a túlterhelések ellen, míg a mágneses kioldó (14A kioldási áramerősséggel) a zárlatok ellen nyújt azonnali védelmet. A megszakító 250V AC 50/60 Hz üzemi feszültségen használható az IEC 60947-2 szerint, de emellett 277V AC 60 Hz feszültségen is működőképes a CSA C22.2 No 235 és UL 1077 tanúsítványoknak megfelelően, valamint 48V DC egyenfeszültségen is alkalmazható. A névleges impulzus-állófeszültsége 4 kV az IEC 60947-2 szerint, ami kiváló védettséget biztosít feszültséglökések ellen.
A GB2CB06 sokoldalú szerelési lehetőségeket kínál: rögzíthető csipeszekkel, lemezre vagy DIN sínre is. Vízszintesen és függőlegesen egyaránt felszerelhető. Kompakt méretei (74 mm magasság, 15 mm szélesség, 67 mm mélység) lehetővé teszik a helytakarékos beépítést. A csatlakozások terén is rugalmas: 1. csatlakozón 1 kábel (0,75...6 mm² tömör, kábelvég nélkül vagy 0,75...4 mm² rugalmas, kábelvéggel), 2. csatlakozón 2 kábel (0,75...4 mm² tömör, kábelvég nélkül vagy 0,75...2,5 mm² rugalmas, kábelvéggel). A csatlakozók meghúzási nyomatéka 1,2 Nm. A termék kapcsolókaros működtetésű, és IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint. Mind a mechanikai, mind az elektromos tartósság 8000 ciklus, ami hosszú élettartamot biztosít még gyakori kapcsolás esetén is.
Schneider Electric TeSys GB2 - GB2CB06 - Hő - mágnes megszakító 1A 1P műszaki adatok
Fő jellemzők
Sorozat: TeSys
Terméknév: TeSys GB2
Eszköz rövid neve: GB2
Termék vagy alkatrész típusa: Kismegszakító
Eszköz alkalmazása: Vezérlés
Pólusok leírása: 1P
Hálózat típusa: AC/DC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, DC-12 az IEC 60947-5-1 szerint, DC-13 az IEC 60947-5-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Szakítóképesség
Megszakítóképesség: 10 kA Icu 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi rövidzárlati megszakítóképesség [Ics]: 25% 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
Kioldóegység technológia: Termikus-mágneses
Mágneses kioldási áram: 14 A
Kiegészítő adatok
Szerelési mód: Csipeszekkel
Szerelési alap: Lemez, Sín
Szerelési pozíció: Vízszintes, Függőleges
Vezérlés típusa: Kapcsolókar
Névleges áram [In]: 1 A
Névleges üzemi feszültség [Ue]: 250 V AC 50/60 Hz az IEC 60947-2 szerint, 277 V AC 60 Hz a CSA C22.2 No 235 szerint, 277 V AC 60 Hz az UL 1077 szerint, 48 V DC
Névleges impulzus-állófeszültség [Uimp]: 4 kV az IEC 60947-2 szerint
Teljesítmény disszipáció pólusonként: 2 W
Mechanikai élettartam: 8000 ciklus
Elektromos élettartam: 8000 ciklus
Csatlakozások és méretek
Csatlakozások - csatlakozók: 1. csatlakozó 1 kábel(ek) 0,75...6 mm² tömör kábelvég nélkül, 2. csatlakozó 2 kábel(ek) 0,75...4 mm² tömör kábelvég nélkül, 1. csatlakozó 1 kábel(ek) 0,75...4 mm² rugalmas kábelvéggel, 2. csatlakozó 2 kábel(ek) 0,75...2,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,2 Nm a csatlakozón
Mechanikai robusztusság: Ütés: 22 Gn 20 ms-ig az IEC 60068-2-27 szerint, Rezgés: 5 Gn, 5...110 Hz az IEC 60068-2-6 szerint
Mennyiség készletenként: 6 darabos készlet
9 mm-es osztások: 2
Magasság: 74 mm
Szélesség: 15 mm
Mélység: 67 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 No 235, UL 1077
Terméktanúsítványok: UL, CSA
Védőkezelés: TC
IP védettségi fokozat: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Üzemi magasság: 3000 m
