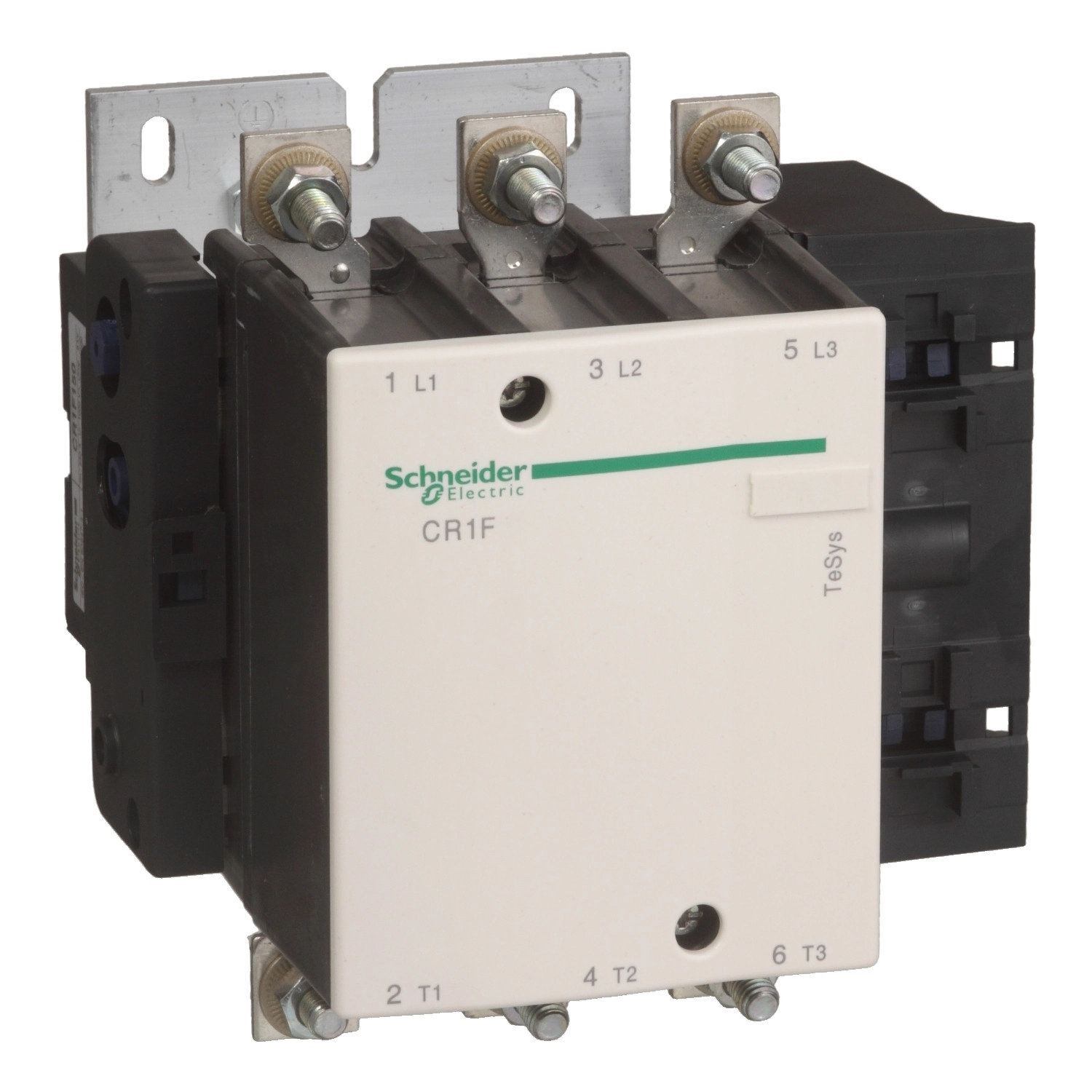

A Schneider Electric TeSys F sorozatú CR1F185M7 mágneskapcsoló egy robusztus, magas teljesítményű ipari kapcsolóeszköz, amely elsősorban nagy terhelések, motorok és elektromos áramkörök vezérlésére szolgál. Ez a 3 pólusú mágneskapcsoló lenyűgöző 185 A névleges üzemi áramot kínál AC-3 kategóriában 440 V-on, miközben AC-1 alkalmazásoknál akár 275 A terhelést is képes kapcsolni.
A termék különlegessége a mágneses reteszelésű kialakítás, amely jelentősen csökkenti az energiafogyasztást a hagyományos kontaktorokhoz képest. Míg a behúzáshoz 1750 VA teljesítményre van szükség, a reteszelés után nem igényel tartó áramot, így különösen energiahatékony olyan alkalmazásokban, ahol hosszú időn át kell tartania a kapcsolt állapotot. A vezérlő tekercs 220-230 V DC feszültséggel működik, de AC 50...400 Hz vezérlő áramkörre is konfigurálható. A kapcsolási idő 35-40 ms behúzáskor és 50-100 ms elengedéskor, ami gyors és precíz működést tesz lehetővé.
A CR1F185M7 kivételes mechanikai tartóssággal rendelkezik, akár 1 millió kapcsolási ciklus élettartammal, ami kiemelkedő megbízhatóságot biztosít ipari környezetben. A kontaktor 90 kW motorteljesítményig alkalmazható 400 V AC 50/60 Hz hálózaton, ami rendkívül sokoldalúvá teszi. A magas 1000 V-os névleges szigetelési feszültség (Ui) és a különböző nemzetközi szabványoknak való megfelelőség (EN/IEC 60947-1, EN/IEC 60947-4-1, JIS C8201-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1) garantálja a biztonságos működést a világ bármely pontján. A terméket számos nemzetközi tanúsítvány is minősíti, beleértve a CB Scheme, UL, CSA, EAC, CE és UKCA igazolásokat.
A TeSys F sorozatú kontaktor széleskörű védelmi jellemzőkkel rendelkezik: a 2100 A névleges záróképesség és az 1800 A névleges megszakítóképesség 220-440 V-on biztosítja a megbízható működést még nagy áramlökések esetén is. A csatlakozási lehetőségek rugalmasak: a készülék támogatja a sínes csatlakozást (2 kábel, sínek keresztmetszete: 25 x 3 mm), gyűrűs kábelsaruk alkalmazását (1 kábel, 150 mm²) és csatlakozókat (1 kábel, 150 mm²). A tápáramkör csavaros rögzítésű, 18 Nm meghúzási nyomatékkal.
A termék -15...70 °C környezeti hőmérsékleten használható, tárolási hőmérséklet-tartománya -60...80 °C, és akár 3000 m tengerszint feletti magasságig besorolás-csökkentés nélkül alkalmazható. Méretei kompaktak: 174 mm magasság, 168,5 mm szélesség és 181 mm mélység, 4,6 kg nettó tömeggel. A CR1F185M7 ideális választás ipari automatizálási rendszerekbe, különösen olyan környezetben, ahol a megbízhatóság és a nagy kapcsolási teljesítmény elsődleges fontosságú.
Schneider Electric TeSys F - CR1F185M7 - Mágneskapcsoló 185A 3P 230V AC műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys F
Terméktípus: Mágneses reteszelésű kontaktor
Eszköz rövid neve: CR1F
Eszköz alkalmazás: Vezérlés
Kontaktor alkalmazás: Ohmos terhelés, Motorvezérlés
Felhasználási kategória: AC-4, AC-1, AC-3
Pólusok leírása: 3P
Teljesítmény pólus kontaktus összetétel: 3 NO
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 1000 V AC 25...200 Hz
Névleges üzemi áram [Ie]: 185 A (40 °C alatt) max. 440 V AC AC-3 kategóriában
275 A (40 °C alatt) max. 440 V AC AC-1 kategóriában
170 A (40 °C alatt) max. 440 V AC AC-4 kategóriában
Motorteljesítmény: 90 kW 400 V AC 50/60 Hz (AC-4)
Vezérlőáramkör típusa: AC 50...400 Hz, DC standard
Vezérlőáramkör feszültség [Uc]: 220...230 V AC 50...400 Hz
220...230 V DC
Névleges bekapcsolási képesség (Irms): 2100 A
Névleges megszakítóképesség: 1800 A 220...440 V-nál
1600 A 500 V-nál
600 A 1000 V-nál
1200 A 660/690 V-nál
Névleges rövid idejű áramtartás [Icw]: 1500 A 40 °C - 1 s
1500 A 40 °C - 5 s
1500 A 40 °C - 10 s
920 A 40 °C - 30 s
740 A 40 °C - 1 perc
500 A 40 °C - 3 perc
400 A 40 °C - 10 perc
Ajánlott biztosíték: 200 A aM max. 440 V-nál
315 A BS88 max. 440 V-nál
315 A gG max. 440 V-nál
Átlagos impedancia: 0,36 mOhm - Ith 275 A 50 Hz
Névleges szigetelési feszültség [Ui]: 1000 V az IEC 60158-1 szerint
1000 V az IEC 60947-4 szerint
1000 V a BS 775 szerint
1500 V a VDE 0110 C csoport szerint
Teljesítmény disszipáció pólusonként: 12 W AC-3
26 W AC-1
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1
EN/IEC 60947-4-1
JIS C8201-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
Termék tanúsítványok: CB Scheme, UL, CSA, EAC, CE, UKCA
Mechanikai jellemzők
Csatlakozások - terminálok: Sín 2 kábel(ek) - sín keresztmetszete: 25 x 3 mm
Gyűrűs kábelsaruk 1 kábel(ek) 150 mm²
Csatlakozó 1 kábel(ek) 150 mm²
Tápáramkör: csavaros csatlakozás
Meghúzási nyomaték: 18 N.m
Működési idő: 35...40 ms behúzás
50...100 ms elengedés
Mechanikai élettartam: 1 millió ciklus
Maximális működési frekvencia: 120 kapcsolás/óra 40 °C
Kiegészítő információk
Vezérlőáramkör feszültséghatárok: Behúzás: 0,85...1,1 Uc
Elengedés: 0,85...1,1 Uc
Átlagos fogyasztás: 1750 VA AC 50...400 Hz behúzás
11 VA AC 50...400 Hz elengedés
1750 VA DC behúzás
11 VA DC elengedés
Környezeti adatok
Védőkezelés: TC
Környezeti üzemi hőmérséklet: -15...70 °C
Környezeti tárolási hőmérséklet: -60...80 °C
Üzemi magasság: 3000 m besorolás-csökkentés nélkül
Fizikai jellemzők
Magasság: 174 mm
Szélesség: 168,5 mm
Mélység: 181 mm
Nettó tömeg: 4,6 kg
