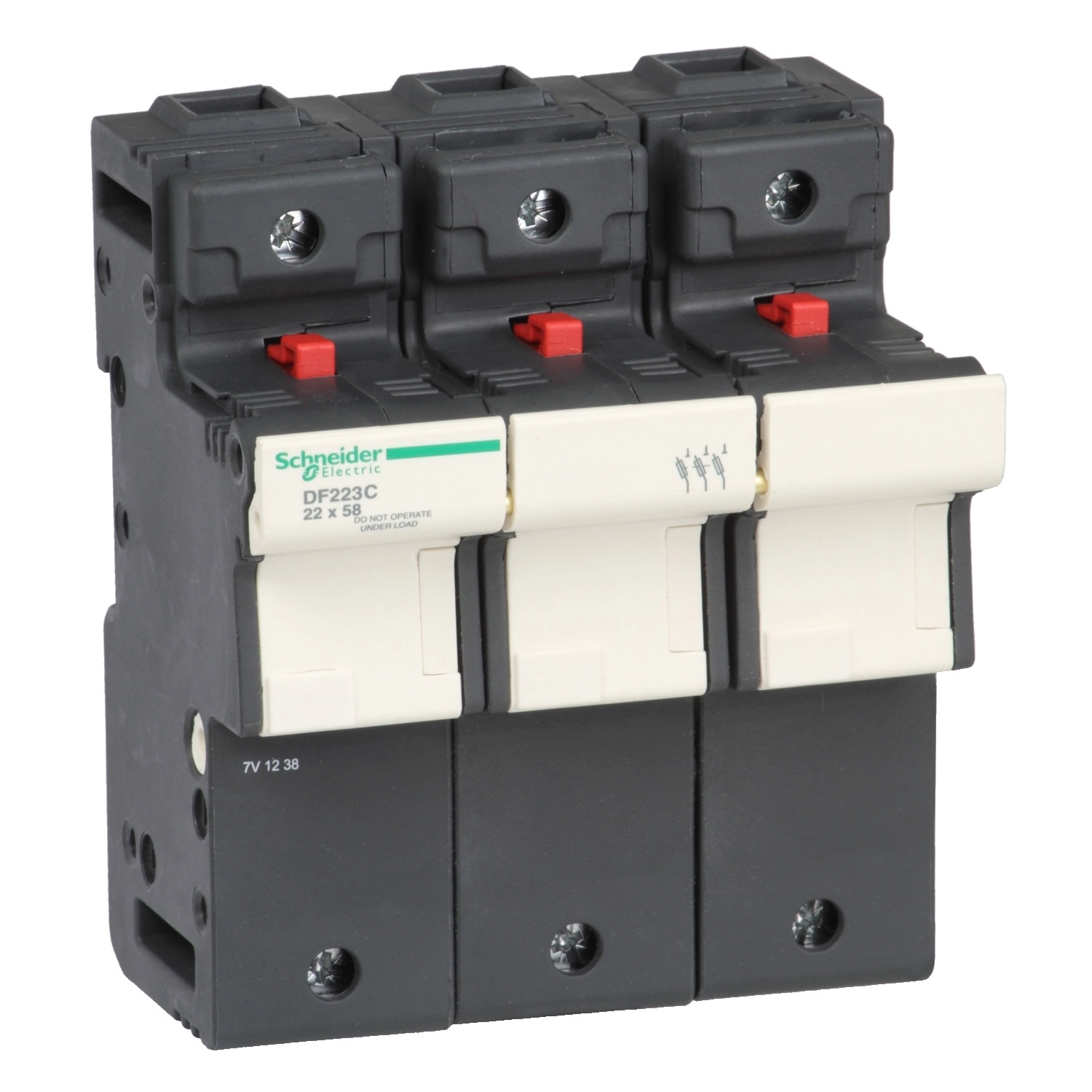

A Schneider Electric TeSys DF DF223C típusú biztosítéktartó kiváló választás nagy teljesítményű ipari alkalmazásokhoz, ahol megbízható védelemre és hosszú élettartamra van szükség. Ez a 3 pólusú (3P) kivitelű biztosítéktartó 125A névleges áramerősséggel rendelkezik, és 690V AC/DC üzemi feszültséggel bír, ami széleskörű felhasználást tesz lehetővé különböző ipari környezetben.
A termék 22x58 mm méretű biztosítékok befogadására alkalmas, és kompatibilis mind a gG típusú (0-100A), mind az aM típusú (0-125A) biztosítékokkal. A DF223C biztosítéktartó billenőkapcsolós vezérléssel van ellátva, ami megkönnyíti a mindennapi használatot. A Schneider Electric TeSys DF sorozatának részeként kifejezetten olyan környezetbe tervezték, ahol a megbízhatóság és a tartósság elsődleges szempont.
A DF223C technikai paraméterei kiemelkedőek: 690V névleges szigetelési feszültség, 8 kV névleges impulzus-állóság, és 19 kA névleges csúcsáram-állóság (IEC 60269-1 szabványnak megfelelő csöves kötésekkel). Rövidzárlati teljesítménye figyelemreméltó: az IEC 60947-3 szabvány szerint 120 kA 400V-on, 120 kA 500V-on és 80 kA 690V-on. A termék megfelel számos nemzetközi szabványnak, többek között az EN/IEC 60947-3, EN/IEC 60269-2, UL 4248-1, és CSA C22.2 No 4248-1 előírásoknak, valamint rendelkezik IEC, UL, CSA és EAC tanúsítványokkal.
A DF223C biztosítéktartó 35 mm-es szimmetrikus DIN-sínre szerelhető, javasolt szerelési pozíciója függőleges (±23° toleranciával). A csatlakozás csavaros kapcsokkal történik, amelyek mind merev, mind flexibilis kábelekkel használhatók: 1 kábel esetén 2,5-35 mm², 2 kábel esetén 2,5-25 mm² keresztmetszettel. A csavarok meghúzási nyomatéka 4 Nm. A készülék méretei: 127,5 mm magasság, 105 mm szélesség és 76,5 mm mélység, súlya 0,654 kg. A termék IP20 védettségi fokozattal rendelkezik, és üzemi hőmérséklet-tartománya -20°C és +60°C között van (20°C felett teljesítménycsökkenéssel). Tárolási hőmérséklet-tartománya -40°C és +80°C között található. A TH védőkezeléssel ellátott DF223C tűzállósági értéke 960°C az IEC 60695-2-1 szabványnak megfelelően.
Schneider Electric TeSys DF, LS1/GK1 - DF223C -Biztosíték tartó 3P 125A biztosítékhoz műszaki adatok
Általános adatok
Termékcsalád: TeSys
Terméknév: TeSys DF
Eszköz típusa: Biztosítéktartó
Rövid név: DF22
Kompatibilitás: DF3FA biztosítékbetét ütközővel, DF3FN biztosítékbetét ütközővel, DF22AM segédérintkező blokk
Műszaki jellemzők
Pólusok száma: 3P
Biztosíték mérete: 22 x 58 mm
Biztosíték típusa: 0...100 A, gG; 0...125 A, aM
Vezérlés típusa: Billenőkapcsoló
Névleges üzemi feszültség: 690 V AC/DC
Névleges üzemi áram: 125 A
Névleges szigetelési feszültség: 690 V AC
Névleges impulzus-állóság: 8 kV
Névleges csúcsáram-állóság: 19 kA csöves kötésekkel (IEC 60269-1)
Rövidzárlati állóság: 120 kA 400 V (IEC 60947-3), 120 kA 500 V (IEC 60947-3), 80 kA 690 V (IEC 60947-3)
Szerelési információk
Szerelési támasz: 35 mm szimmetrikus DIN-sín
Szerelési pozíció: Függőleges (tűrés: +/- 23°)
Csatlakozás: Csavaros kapcsok 1 kábel(ek) 2,5...35 mm² merev, Csavaros kapcsok 2 kábel(ek) 2,5...25 mm² merev, Csavaros kapcsok 1 kábel(ek) 2,5...35 mm² flexibilis érvéghüvellyel vagy anélkül, Csavaros kapcsok 2 kábel(ek) 2,5...25 mm² flexibilis érvéghüvellyel vagy anélkül
Meghúzási nyomaték: 4 N.m
Fizikai jellemzők
Magasság: 127,5 mm
Szélesség: 105 mm
Mélység: 76,5 mm
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...80 °C
Üzemi környezeti hőmérséklet: -20...60 °C teljesítménycsökkenéssel 20°C felett
IP védettségi fokozat: IP20 (IEC 60529)
Védőkezelés: TH
Tűzállóság: 960 °C (IEC 60695-2-1)
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-3, EN/IEC 60269-2, UL 4248-1, CSA C22.2 No 4248-1
Terméktanúsítványok: IEC, UL elismert, CSA, EAC
