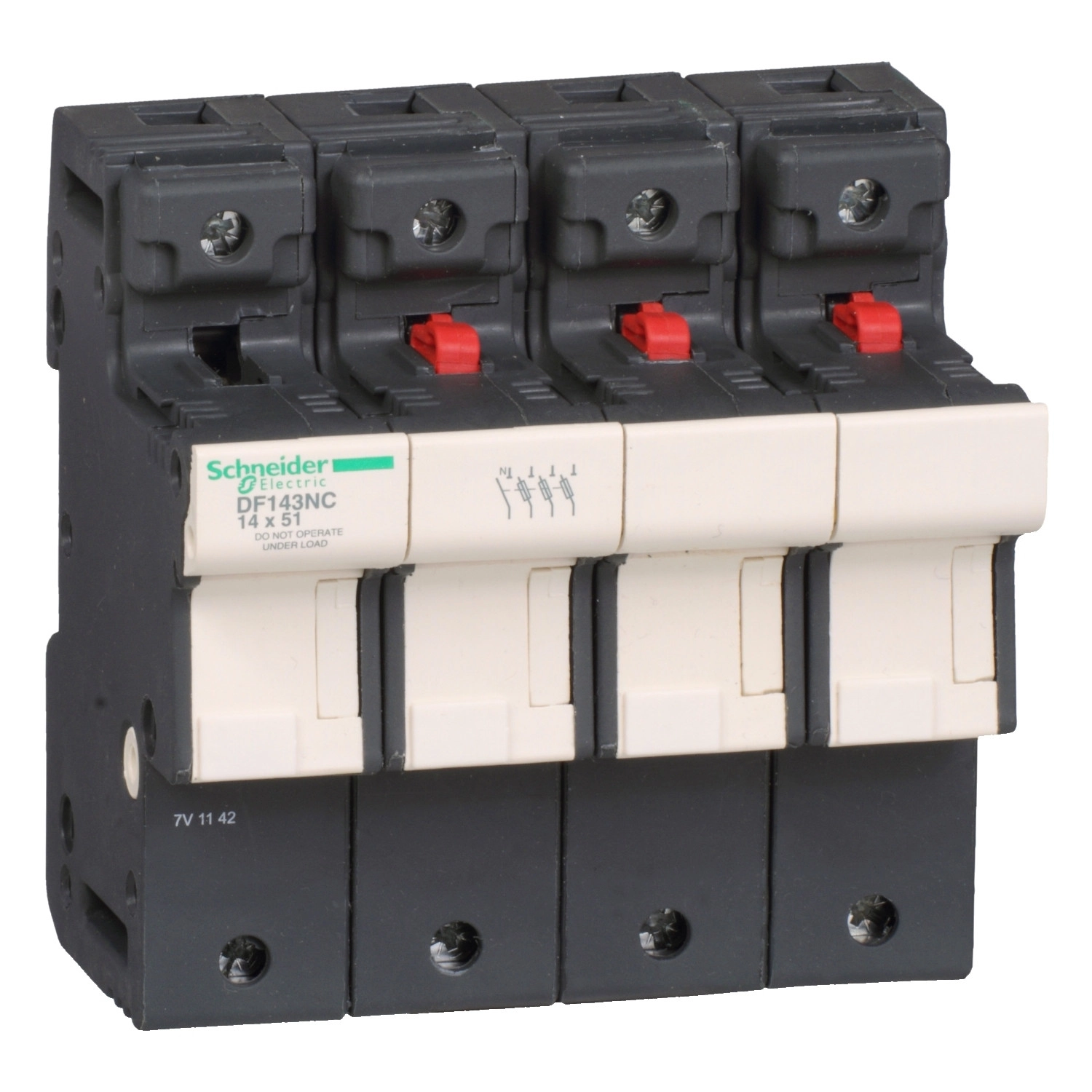

A Schneider Electric TeSys DF, DF143NC típusú biztosíték tartó egy robusztus és megbízható biztosíték hordozó ipari felhasználásra. Ez a 3P+N konfigurációjú modell 50A névleges áramerősséggel és 690V AC/DC feszültséggel működik, amely ideális választás ipari berendezések, vezérlőrendszerek és elosztóhálózatok túláramvédelemére.
A TeSys DF termékcsalád részét képező DF143NC biztosíték tartó 14x51 mm méretű biztosítékok fogadására alkalmas, és tubular link (csöves összekötő) rendszerrel rendelkezik a semleges pólushoz. Kompatibilis a DF3EA és DF3EN kioldóval ellátott biztosíték betétekkel, valamint a DF14AM segédérintkező blokkal, ami sokoldalúvá teszi különböző alkalmazásokban. A készülék 0...50A tartományban használható mind aM (motorvédő), mind gG (általános felhasználású) biztosítékokkal, így rugalmas védelmi lehetőségeket kínál.
A DF143NC billenőkapcsolós vezérléssel rendelkezik, ami egyszerű kezelést biztosít. Kiváló műszaki paraméterekkel büszkélkedhet: 690V névleges szigetelési feszültség, 8 kV lökőfeszültség-állóság és 15 kA névleges csúcs zárlati áram az IEC 60269-1 szabványnak megfelelő tubular linkekkel. Rövidzárlati ellenállása kiemelkedő: 120 kA 400V és 500V feszültségen, valamint 80 kA 690V feszültségen az IEC 60947-3 szabvány szerint.
A biztosíték tartó nemzetközi tanúsításokkal rendelkezik, beleértve az IEC, UL recognized, CSA és EAC minősítéseket, ami garantálja a globális szabványoknak való megfelelést. A készülék 35 mm-es szimmetrikus DIN sínre szerelhető, függőleges pozícióban (±23° toleranciával). A csavaros csatlakozók lehetővé teszik merev kábelek (1x 2,5...25 mm² vagy 2x 2,5...10 mm²) és rugalmas kábelek (véggel vagy anélkül, ugyanilyen keresztmetszetekkel) csatlakoztatását. A csatlakozók 3,5 Nm meghúzási nyomatékot igényelnek.
A DF143NC kompakt méretekkel rendelkezik: 110,8 mm magasság, 105 mm szélesség és 76,5 mm mélység. IP20-as védettségi fokozata és TH védőkezelése biztosítja a megfelelő védelmet, míg a 960 °C-os tűzállóság (IEC 60695-2-1 szerint) növeli a biztonságot. A készülék -20...60 °C közötti üzemi hőmérsékleten működtethető (20 °C felett teljesítménycsökkenéssel), tárolási hőmérséklettartománya pedig -40...80 °C között van.
Schneider Electric TeSys DF, LS1/GK1 - DF143NC -Biztosíték tartó 3P N 50A biztosítékhoz műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys DF
Termék vagy komponens típus: Biztosíték tartó
Rövid készüléknév: DF14
Készülék összetétel: Tubular link zárt semleges pólushoz
Termék kompatibilitás: DF3EA biztosíték betét kioldóval, DF3EN biztosíték betét kioldóval, DF14AM segédérintkező blokk
Műszaki paraméterek
Pólusok leírása: 3P + N
Biztosíték méret: 14 x 51 mm
Biztosíték típus: 0...50 A, aM és 0...50 A, gG
Vezérlés típusa: Billenőkapcsoló
Névleges üzemi feszültség: 690 V AC, 690 V DC
Névleges üzemi áram: 50 A
Névleges szigetelési feszültség: 690 V AC
Névleges lökőfeszültség-állóság: 8 kV
Névleges csúcs zárlati áram: 15 kA tubular linkekkel az IEC 60269-1 szerint
Rövidzárlati ellenállás: 120 kA 400 V az IEC 60947-3 szerint, 120 kA 500 V az IEC 60947-3 szerint, 80 kA 690 V az IEC 60947-3 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-3, EN/IEC 60269-2, UL 4248-1, CSA C22.2 No 4248-1
Terméktanúsítványok: IEC, UL recognized, CSA, EAC
Szerelés és csatlakoztatás
Szerelési alap: 35 mm szimmetrikus DIN sín
Szerelési pozíció: Függőleges (tolerancia: +/- 23°)
Csatlakozások - terminálok: Csavaros szorító terminálok 1 kábel(ek) 2,5...25 mm² merev, Csavaros szorító terminálok 2 kábel(ek) 2,5...10 mm² merev, Csavaros szorító terminálok 1 kábel(ek) 2,5...25 mm² rugalmas véggel vagy anélkül, Csavaros szorító terminálok 2 kábel(ek) 2,5...10 mm² rugalmas véggel vagy anélkül
Meghúzási nyomaték: 3,5 N.m
Méretek és környezeti jellemzők
Magasság: 110,8 mm
Szélesség: 105 mm
Mélység: 76,5 mm
Üzemi környezeti hőmérséklet: -20...60 °C, 20 °C felett teljesítménycsökkenéssel
Tárolási környezeti hőmérséklet: -40...80 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Védő kezelés: TH
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: DF14
