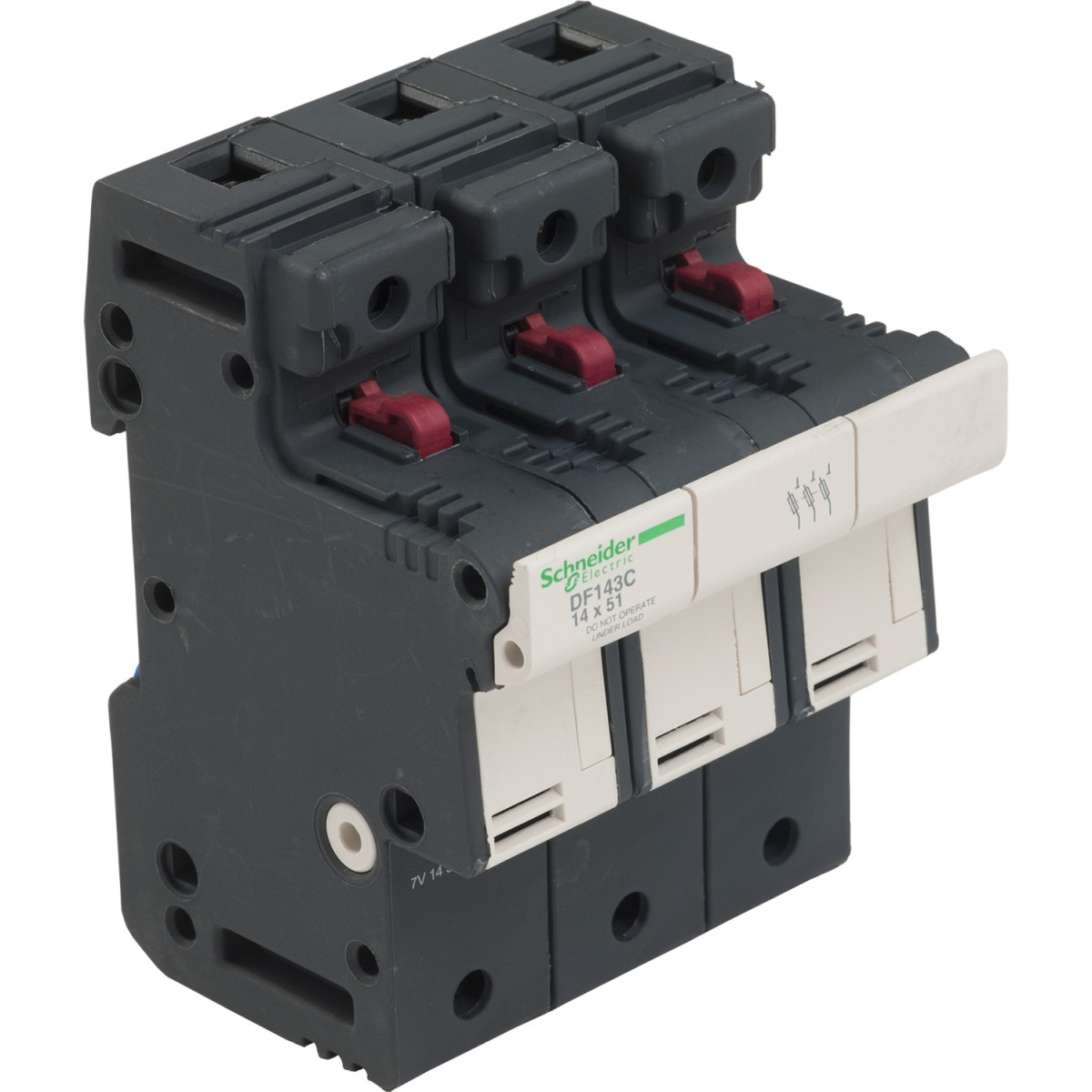

A Schneider Electric TeSys DF, LS1/GK1 - DF143C biztosíték tartó egy professzionális, ipari alkalmazásokra tervezett elektromos berendezés, amely három pólusú (3P) kivitelben került kialakításra, és maximum 50A áramerősségig használható. Ez a megbízható biztosíték tartó a TeSys termékcsalád tagja, amely a világszerte elismert Schneider Electric ipari automatizálási kínálatának része.
A DF143C biztosíték tartó 14x51 mm méretű biztosítékokhoz használható, és mind aM (motorkör védelmi), mind gG (általános célú) biztosítékokkal kompatibilis a 0-50 A tartományban. A készülék kompakt méretekkel rendelkezik (magasság: 110,8 mm, szélesség: 79 mm, mélység: 76,5 mm), és mindössze 0,420 kg súlyú, ami megkönnyíti a telepítést és helytakarékos elhelyezést tesz lehetővé a kapcsolószekrényekben. A termék kapcsoló működtetése billenőkaros (toggle) kivitelben készült, amely egyszerű és gyors kezelést biztosít.
A DF143C kiemelkedő műszaki paraméterekkel büszkélkedhet: 690 V AC/DC névleges üzemi feszültség, 50 A névleges üzemi áramerősség, és 690 V AC szigetelési feszültség. A termék 8 kV-os névleges lökőfeszültség-állósággal és 15 kA csúcs zárlati áram elviselő képességgel rendelkezik (csöves kötéssel, az IEC 60269-1 szabványnak megfelelően). Rövidzárlati ellenállása kiemelkedő: 400-500 V-on 120 kA, 690 V-on pedig 80 kA, az IEC 60947-3 szabványnak megfelelően. A biztosítéktartó kompatibilis a DF3EA és DF3EN ütőszöges biztosíték betétekkel, valamint a DF14AM segédérintkező blokkal, így rugalmas kiépítést tesz lehetővé különböző alkalmazásokhoz.
A DF143C telepítése 35 mm-es szimmetrikus DIN sínre történik, függőleges pozícióban (±23° tűrés). A csatlakozások csavaros kapcsokkal vannak megoldva, amelyek elfogadnak 1 kábelt 2,5-25 mm² között (merev), 2 kábelt 2,5-10 mm² között (merev), illetve 1 vagy 2 rugalmas kábelt 2,5-25 mm² vagy 2,5-10 mm² között, véggel vagy anélkül. A kapcsok meghúzási nyomatéka 3,5 Nm. A termék IP20 védettségi szinttel rendelkezik az IEC 60529 szerint, és működési hőmérséklet-tartománya -20...+60°C (20°C felett teljesítmény-csökkentéssel). A TeSys DF143C biztosíték tartó megfelel a legfontosabb nemzetközi szabványoknak, így az EN/IEC 60947-3, EN/IEC 60269-2, UL 4248-1 és CSA C22.2 No 4248-1 előírásoknak is, valamint rendelkezik IEC, UL, CSA és EAC tanúsítványokkal, ami biztosítja a globális elfogadottságot és alkalmazhatóságot.
Schneider Electric TeSys DF, LS1/GK1 - DF143C - Biztosíték tartó 3P 50A biztosítékhoz műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Termék neve: TeSys DF
Termék típus: Biztosíték tartó
Rövid megnevezés: DF14
Pólusok száma: 3P
Biztosíték méret: 14 x 51 mm
Biztosíték típus: 0...50 A, aM és 0...50 A, gG
Működtetés módja: Billenőkapcsoló
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC, 690 V DC
Névleges üzemi áram [Ie]: 50 A
Névleges szigetelési feszültség [Ui]: 690 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges csúcs zárlati áram [Ipk]: 15 kA csöves kötésekkel az IEC 60269-1 szerint
Rövidzárlati ellenállás: 120 kA 400 V az IEC 60947-3 szerint, 120 kA 500 V az IEC 60947-3 szerint, 80 kA 690 V az IEC 60947-3 szerint
Kiegészítő tulajdonságok
Szabványok: EN/IEC 60947-3, EN/IEC 60269-2, UL 4248-1, CSA C22.2 No 4248-1
Terméktanúsítványok: IEC, UL elismert, CSA, EAC
Szerelési támaszték: 35 mm szimmetrikus DIN sín
Szerelési pozíció: Függőleges (tűrés: +/- 23°)
Csatlakozások - kapcsok: Csavaros szorító kapcsok 1 kábel(ek) 2,5...25 mm²merev, Csavaros szorító kapcsok 2 kábel(ek) 2,5...10 mm²merev, Csavaros szorító kapcsok 1 kábel(ek) 2,5...25 mm²rugalmas véggel vagy anélkül, Csavaros szorító kapcsok 2 kábel(ek) 2,5...10 mm²rugalmas véggel vagy anélkül
Meghúzási nyomaték: 3,5 N.m
Fizikai jellemzők
Magasság: 110,8 mm
Szélesség: 79 mm
Mélység: 76,5 mm
Nettó tömeg: 0,420 kg
Mennyiség készletenként: 2 darabos készlet
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...80 °C
Üzemi környezeti hőmérséklet: -20...60 °C teljesítménycsökkentéssel 20°C felett
IP védettségi fokozat: IP20 az IEC 60529 szerint
Védőkezelés: TH
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: DF14
