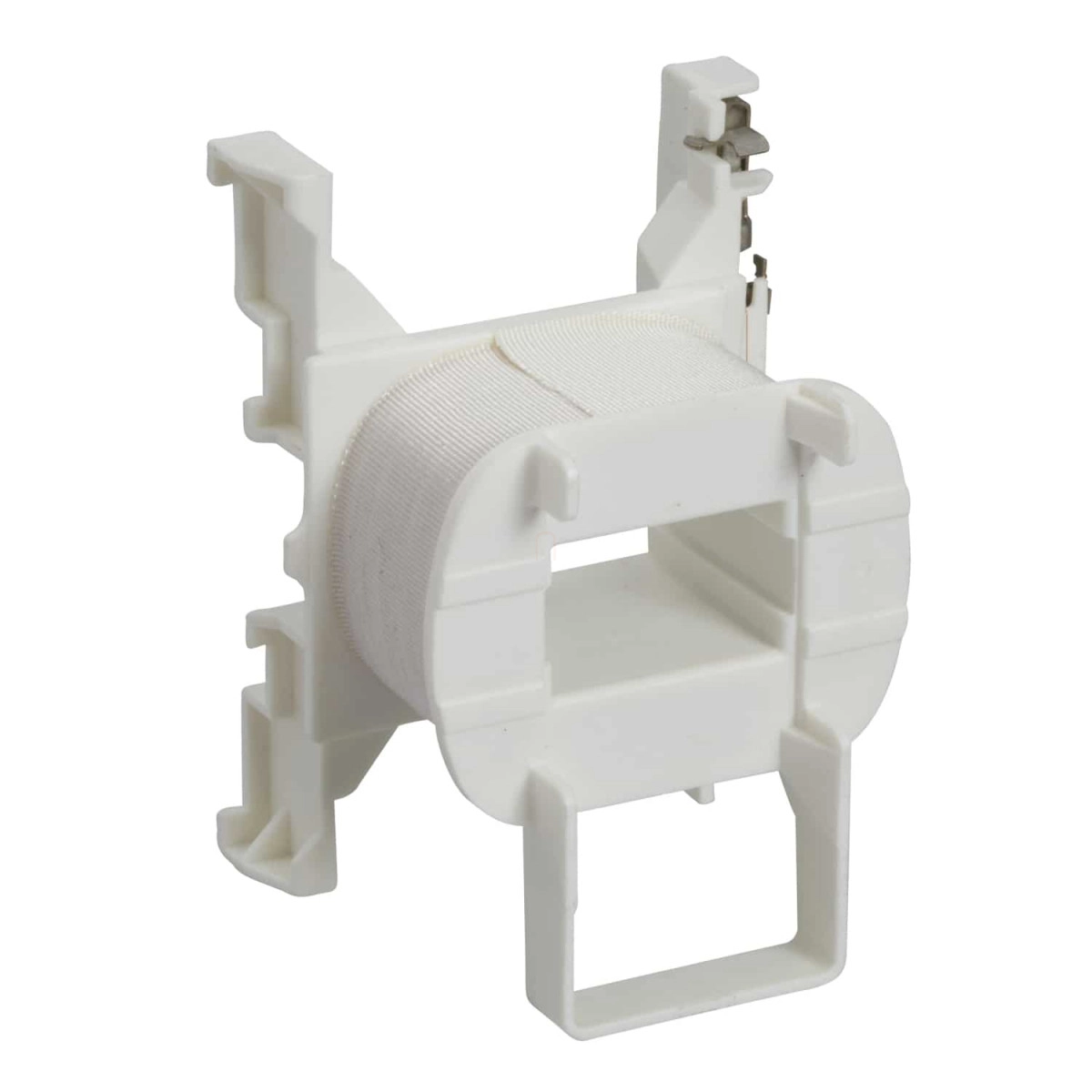

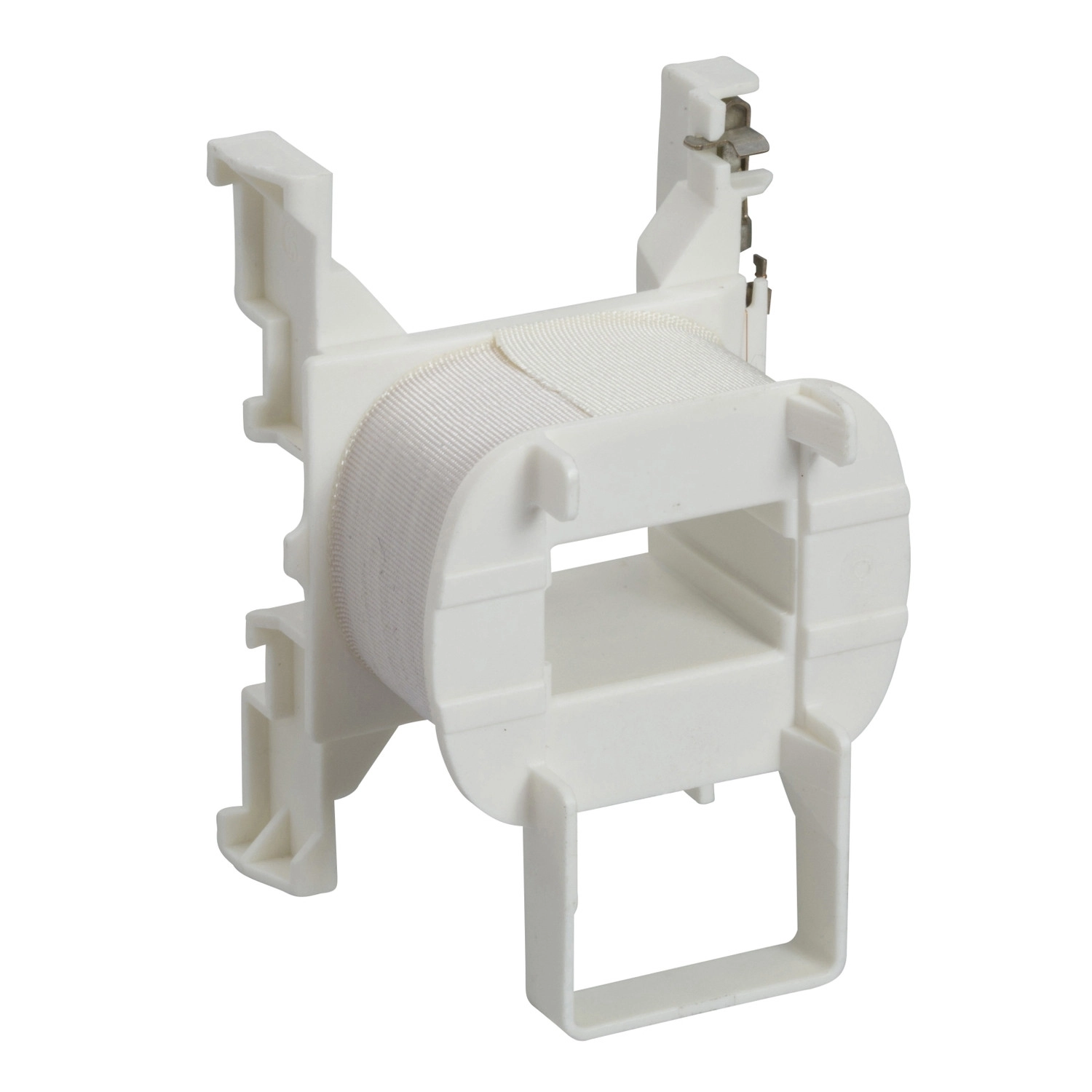

A Schneider Electric TeSys D LXD1M7 tekercs egy professzionális, ipari minőségű vezérlő komponens, amely kifejezetten a 9-38 amperes tartományban működő kontaktorokhoz lett tervezve. Ez a 220V AC 50/60Hz vezérlőáramkörrel működő tekercs a TeSys Deca termékcsaládba tartozik, és tökéletesen illeszkedik a modern ipari automatizálási rendszerekbe.
A LXD1M7 tekercs fő előnye a megbízhatósága és hosszú élettartama. A 15 millió kapcsolási ciklust biztosító mechanikai tartósság kiemelkedő értéket jelent az ipari alkalmazásokban, ahol a folyamatos üzemelés és minimális karbantartási igény kritikus követelmény. A maximális 3600 ciklus/óra kapcsolási frekvencia 60°C-os környezeti hőmérsékleten is lehetővé teszi az intenzív használatot, így ideális választás lehet nagy igénybevételű ipari környezetben is.
A tekercs műszaki paraméterei között fontos kiemelni a precíz vezérlési tartományt: az üzemi tartománya 0,8-1,1 Uc 50 Hz-en és 0,85-1,1 Uc 60 Hz-en (<60 °C hőmérséklet mellett), míg a kiejtési tartomány 0,3-0,6 Uc 50/60 Hz frekvencián. Az átlagos ellenállás 515,4 Ohm 20°C-on, a zárt áramkörű induktivitás pedig 18 H. A tekercs technológiája nem tartalmaz beépített zavarszűrő modult. A bekapcsolási teljesítmény 70 VA (50/60 Hz, cos phi 0,75, 20°C-on), míg a tartó teljesítményfelvétel mindössze 7 VA 50 Hz-en és 7,5 VA 60 Hz-en (cos phi 0,3, 20°C-on), ami energiahatékony működést biztosít. A hőleadása 2-3 W 50/60 Hz frekvencián.
A TeSys Deca LXD1M7 tekercs tökéletes kompatibilitást mutat a CAD, LC1D09...D38 és LC1DT20...DT40 típusú kontaktorokkal, így széles körű felhasználhatóságot biztosít. Az ipari környezetben való alkalmazhatóságot tovább erősíti a -5°C és +60°C közötti üzemi hőmérséklet tartomány, amely lehetővé teszi a változatos környezeti feltételek melletti használatot. A Schneider Electric TeSys D LXD1M7 tekercs a professzionális villamossági rendszerek megbízható eleme, amely precíz vezérlést és hosszú távú stabilitást biztosít a kritikus ipari folyamatokban.
Schneider Electric TeSys D - LXD1M7 - Tekercs 220V 50/60 HZ műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Termék vagy komponens típusa: Kontaktor tekercs
Eszköz rövid neve: LXD1
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramköri feszültség [Uc]: 220 V AC 50/60 Hz
Átlagos ellenállás: 515.4 Ohm 20 °C-on
Zárt áramkör induktivitása: 18 H
Termékkompatibitás: CAD, LC1D09...D38, LC1DT20...DT40
Mechanikai élettartam: 15 millió kapcsolási ciklus
Maximális kapcsolási gyakoriság: 3600 ciklus/óra 60 °C-on
Kiegészítő információk
Tekercs technológia: Beépített zavarszűrő modul nélkül
Vezérlőáramköri feszültség határértékek:
Kiejtés: 0.3...0.6 Uc 50/60 Hz-en (< 60 °C-on)
Működési: 0.8...1.1 Uc 50 Hz-en (< 60 °C-on)
Működési: 0.85...1.1 Uc 60 Hz-en (< 60 °C-on)
Bekapcsolási teljesítmény VA-ben:
70 VA 60 Hz cos phi 0.75 (20 °C-on)
70 VA 50 Hz cos phi 0.75 (20 °C-on)
Tartó teljesítményfelvétel VA-ben:
7.5 VA 60 Hz cos phi 0.3 (20 °C-on)
7 VA 50 Hz cos phi 0.3 (20 °C-on)
Hőleadás: 2...3 W 50/60 Hz-en
Környezeti jellemzők
Környezeti üzemi hőmérséklet: -5...60 °C
Nettó tömeg: 0.07 kg
