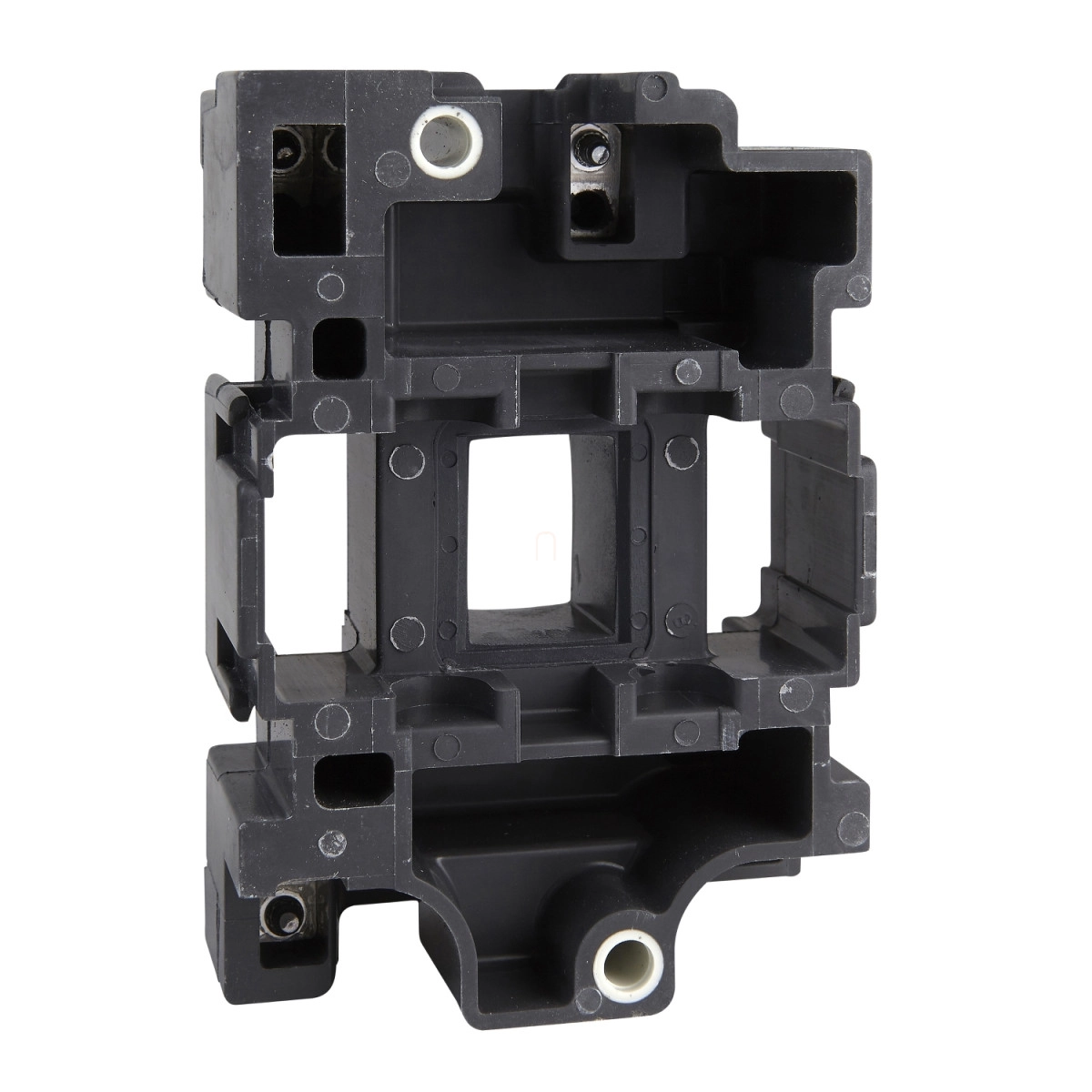

A Schneider Electric TeSys Deca LX1D6U7 kontaktor tekercs egy megbízható és hatékony megoldás ipari alkalmazásokhoz, különösen a 80A és 95A méretű kontaktorokhoz. Ez a 240V AC 50/60Hz vezérlőfeszültségen működő tekercs kiváló választás automatizálási és energiaelosztási rendszerekhez, ahol fontos a hosszú élettartam és a megbízható teljesítmény.
A TeSys Deca sorozat részeként az LX1D6 tekercs tökéletes kompatibilitást biztosít az LC1D80 és LC1D95 kontaktorokkal. A tekercs kiemelkedő mechanikai tartóssággal rendelkezik, akár 4 millió kapcsolási ciklust is kibír, ami rendkívül hosszú élettartamot jelent ipari környezetben. A maximális üzemeltetési frekvencia 3600 ciklus/óra 60°C-on, így intenzív használat mellett is megbízhatóan működik.
A tekercs műszaki paraméterei figyelemre méltóak: 131 Ohm átlagos ellenállással rendelkezik 20°C-on, a zárt áramkör induktivitása pedig 8.3 H. A tekercs beépített túlfeszültség-levezető modul nélküli kivitelben készült, ami rugalmasságot biztosít a rendszertervezésben. A vezérlőáramkör feszültség határértékei pontosan meghatározottak: kiesési feszültség 0.3...0.6 Uc 50/60 Hz-en (55°C alatt), működési feszültség pedig 0.8...1.1 Uc 50 Hz-en és 0.85...1.1 Uc 60 Hz-en (szintén 55°C alatt). Ez a precíz működési tartomány biztosítja a megbízható kapcsolást különböző hálózati feltételek mellett is.
A tekercs teljesítményfelvétele is optimalizált: a bekapcsolási teljesítmény 245 VA 50/60 Hz-en (cos phi 0.75 értékkel 20°C-on), míg a tartó teljesítményfelvétel mindössze 26 VA 50/60 Hz-en (cos phi 0.3 értékkel 20°C-on). A hődisszipáció 6...10 W között van 50/60 Hz-en. A tekercs széles üzemi hőmérséklet-tartománnyal rendelkezik, -5°C-tól +60°C-ig használható, ami lehetővé teszi a különböző környezeti feltételek melletti telepítést.
A Schneider Electric LX1D6U7 tekercs nettó tömege 0.28 kg, így könnyen kezelhető és telepíthető. Ideális választás olyan ipari környezetben, ahol fontos a megbízhatóság, a hosszú élettartam és a pontos működés. Ez a tekercs különösen ajánlott olyan alkalmazásokban, ahol gyakori kapcsolásra van szükség, mint például szivattyúk, ventilátorok, kompresszorok vezérlése, valamint fűtési, szellőzési és légkondicionáló rendszerek irányítása.
Schneider Electric TeSys D - LX1D6U7 - Tekercs D40,50,65,80,95 - hoz 230VAC 50Hz műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Termék vagy komponens típusa: Kontaktor tekercs
Készülék rövid neve: LX1D6
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültség: 240 V AC 50/60 Hz
Átlagos ellenállás: 131 Ohm 20 °C-on
Zárt áramkör induktivitása: 8.3 H
Termék kompatibilitás: LC1D80 és LC1D95
Teljesítmény jellemzők
Mechanikai élettartam: 4 millió ciklus
Maximális működési gyakoriság: 3600 ciklus/óra 60 °C-on
Kiegészítő információk
Tekercs technológia: Beépített túlfeszültség-levezető modul nélkül
Vezérlőáramkör feszültség határértékek:
- Kiesési: 0.3...0.6 Uc 50/60 Hz-nél (55 °C alatt)
- Működési: 0.8...1.1 Uc 50 Hz-nél (55 °C alatt)
- Működési: 0.85...1.1 Uc 60 Hz-nél (55 °C alatt)
Bekapcsolási teljesítmény: 245 VA 60 Hz cos phi 0.75 (20 °C-on), 245 VA 50 Hz cos phi 0.75 (20 °C-on)
Tartó teljesítményfelvétel: 26 VA 60 Hz cos phi 0.3 (20 °C-on), 26 VA 50 Hz cos phi 0.3 (20 °C-on)
Hődisszipáció: 6...10 W 50/60 Hz-en
Környezeti jellemzők
Működési környezeti hőmérséklet: -5...60 °C
