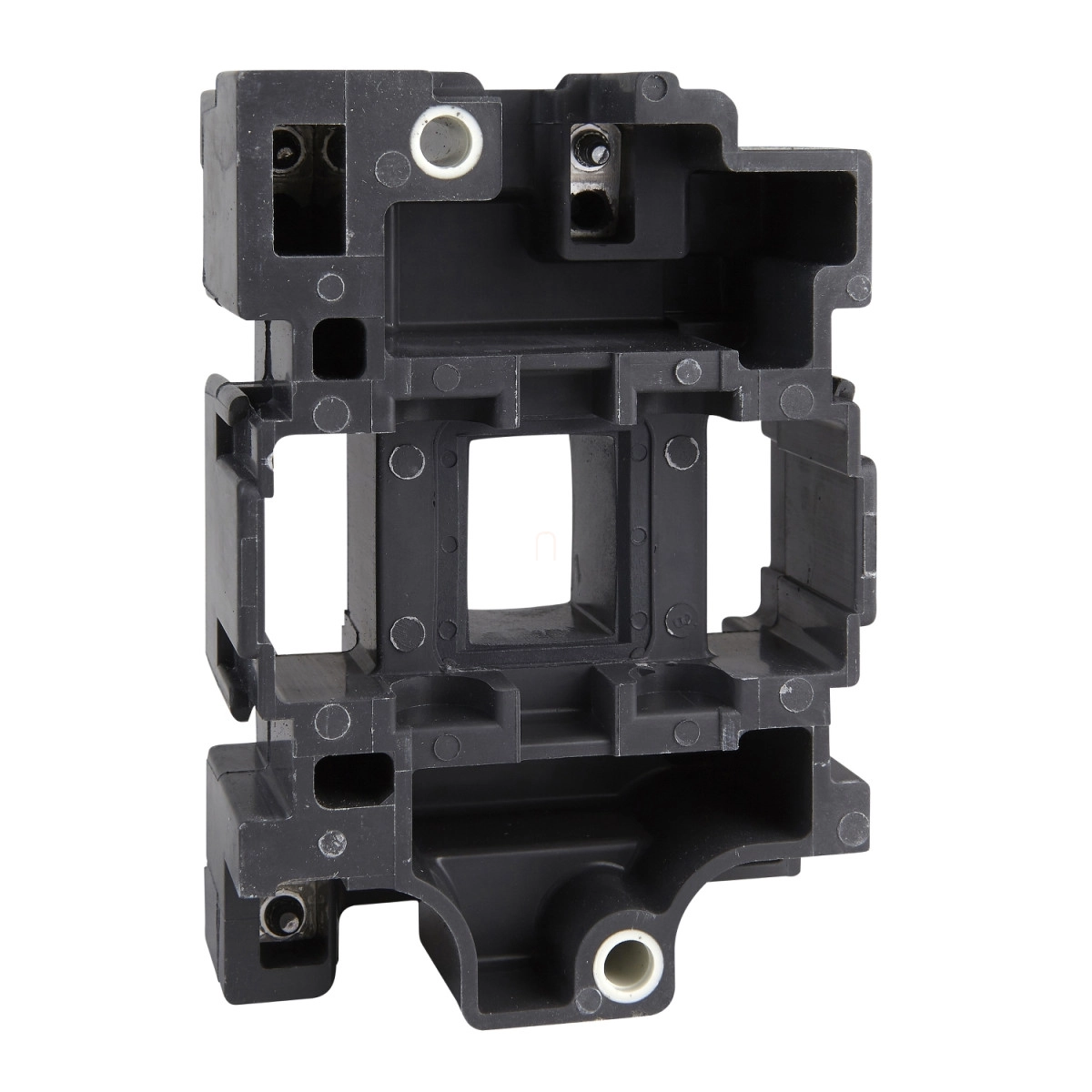

A Schneider Electric TeSys Deca sorozatú LX1D6R7 típusú kontaktor tekercs kiemelkedő minőségű elektromechanikus alkatrész, amely speciálisan a 80A és 95A teljesítményű kontaktorokhoz lett tervezve. Ez a 440V AC 50/60Hz vezérlőfeszültségű tekercs a TeSys termékcsalád megbízható kiegészítője, amely professzionális ipari alkalmazásokhoz ajánlott.
Az LX1D6R7 tekercs kifejezetten az LC1D80 és LC1D95 típusú kontaktorokkal kompatibilis, így tökéletes megoldást nyújt meglévő rendszered bővítéséhez vagy a hibás alkatrészek cseréjéhez. A tekercs átlagos ellenállása 410 Ohm 20°C-on, míg zárt áramköri induktivitása 27 H, ami biztosítja a megfelelő elektromágneses működést. Különleges előnye, hogy beépített zavarszűrő modul nélküli kialakítással rendelkezik, mégis rendkívül stabil működést biztosít. A mechanikai élettartama kiemelkedően magas, akár 4 millió kapcsolási ciklus is lehet, miközben maximális működési frekvenciája 3600 ciklus óránként 60°C-on.
A tekercs műszaki paraméterei között fontos megemlíteni a vezérlőáramkör feszültséghatárait, melyek a következők: kiesési feszültség 0,3-0,6 Uc 50/60 Hz frekvencián (55°C alatt), üzemi feszültségtartomány pedig 0,8-1,1 Uc 50 Hz-en és 0,85-1,1 Uc 60 Hz-en (szintén 55°C alatt). A bekapcsolási teljesítmény 245 VA 50/60 Hz frekvencián (cos phi 0,75 értékkel 20°C-on), míg tartási teljesítményfelvétele mindössze 26 VA 50/60 Hz-en (cos phi 0,3 értékkel 20°C-on). A készülék hődisszipációja 6-10 W között van 50/60 Hz frekvencián, üzemi környezeti hőmérséklettartománya pedig -5°C és +60°C között található, ami széles alkalmazási területet tesz lehetővé változatos ipari környezetben is. Az LX1D6R7 nettó tömege mindössze 0,28 kg, ami a kompakt méretekkel együtt könnyen kezelhetővé teszi a telepítés során.
Schneider Electric TeSys D - LX1D6R7 - Tekercs D40,50,65,80,95 - höz 440V AC műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Termék típus: Kontaktor tekercs
Eszköz rövid neve: LX1D6
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőfeszültség [Uc]: 440 V AC 50/60 Hz
Átlagos ellenállás: 410 Ohm 20 °C-on
Zárt áramkör induktivitása: 27 H
Termék kompatibilitás: LC1D80, LC1D95
Mechanikai élettartam: 4 millió kapcsolási ciklus
Maximális működési frekvencia: 3600 kapcs/óra 60 °C-on
Kiegészítő információk
Tekercs technológia: Beépített zavarszűrő modul nélküli
Vezérlőáramkör feszültséghatárai:
- Kiesési feszültség: 0,3...0,6 Uc 50/60 Hz frekvencián (55 °C alatt)
- Üzemi feszültség: 0,8...1,1 Uc 50 Hz-en (55 °C alatt)
- Üzemi feszültség: 0,85...1,1 Uc 60 Hz-en (55 °C alatt)
Bekapcsolási teljesítmény VA-ben:
- 245 VA 60 Hz cos phi 0,75 (20 °C-on)
- 245 VA 50 Hz cos phi 0,75 (20 °C-on)
Tartási teljesítményfelvétel VA-ben:
- 26 VA 60 Hz cos phi 0,3 (20 °C-on)
- 26 VA 50 Hz cos phi 0,3 (20 °C-on)
Hődisszipáció: 6...10 W 50/60 Hz-en
Környezeti feltételek
Üzemi környezeti hőmérséklet: -5...60 °C
Nettó tömeg: 0,28 kg
