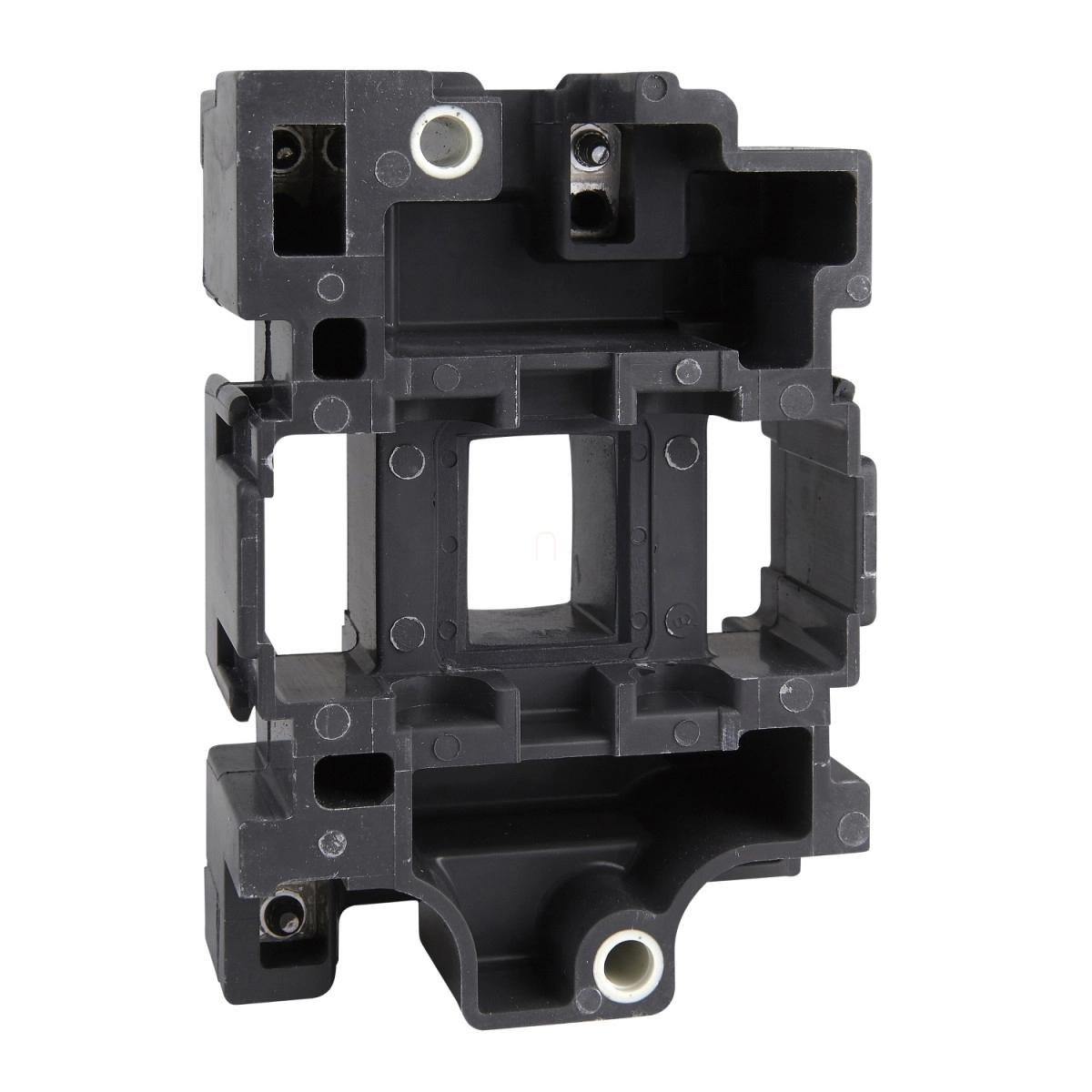

A Schneider Electric TeSys Deca LX1D6P7 mágneskapcsoló tekercs a TeSys D sorozat LC1D80 és LC1D95 kontaktoraihoz készült, speciálisan 230V AC 50/60Hz tápfeszültséghez optimalizálva. Ez a professzionális minőségű villamos alkatrész az ipari automatizálási rendszerek megbízható működésének egyik kulcsfontosságú eleme, amely a nagy teljesítményű kontaktorok vezérlésére szolgál.
A TeSys Deca LX1D6P7 modell kiemelkedő műszaki jellemzőkkel rendelkezik. A tekercs átlagos ellenállása 115 Ohm 20°C-on, valamint zárt áramkör induktivitása 7,7 H, amely biztosítja a stabil és hatékony működést ipari környezetben. A termék kivételes mechanikai tartóssága 4 millió kapcsolási ciklust tesz lehetővé, ami jelentősen meghaladja az átlagos ipari követelményeket. A maximális működési frekvencia 3600 ciklus óránként, 60°C-os környezeti hőmérsékleten, ami intenzív ipari alkalmazásokhoz is megfelelő teljesítményt biztosít.
A vezérlőáramkör feszültséghatárainak tekintetében a tekercs kiemelkedő rugalmasságot kínál: a működési tartomány 50 Hz-en 0,8-1,1 Uc, 60 Hz-en pedig 0,85-1,1 Uc (mindkét esetben 55°C alatti hőmérsékleten). A kiesési feszültség tartománya 0,3-0,6 Uc 50/60 Hz-en (55°C alatti hőmérsékleten). A bekapcsolási teljesítmény mindkét frekvencián 245 VA (cos phi 0,75 értékkel, 20°C-on), míg a tartó teljesítményfelvétel csupán 26 VA (cos phi 0,3 értékkel, 20°C-on), ami energiahatékony működést eredményez. A tekercs hődisszipációja 6-10 W között mozog 50/60 Hz-en. Figyelemre méltó, hogy a tekercs technológia nem tartalmaz beépített szupresszor modult, így szükség esetén külön túlfeszültség-védelmet kell alkalmazni.
A Schneider Electric LX1D6P7 tekercs rendkívül széles működési hőmérséklet tartománnyal rendelkezik, -5°C-től +60°C-ig használható, ami szélsőségesebb környezeti feltételek mellett is megbízható teljesítményt garantál. A tekercs kompatibilis az LC1D80 és LC1D95 típusú mágneskapcsolókkal, ami lehetővé teszi, hogy a már meglévő rendszerekbe könnyedén integrálható legyen. A termék kompakt kialakítású, nettó tömege mindössze 0,28 kg, amely megkönnyíti a telepítést és karbantartást. Mindezek a jellemzők együttesen teszik a Schneider Electric TeSys Deca LX1D6P7 tekercset az ipari alkalmazások ideális választásává, ahol a megbízhatóság és a hosszú élettartam alapvető követelmény.
Schneider Electric TeSys D - LX1D6P7 - Tekercs D40,50,65,80,95 - hoz 230VAC 50Hz műszaki adatok
Alap jellemzők
Sorozat: TeSys
Termék típusa: Mágneskapcsoló tekercs
Eszköz rövid neve: LX1D6
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz
Műszaki paraméterek
Átlagos ellenállás: 115 Ohm 20°C-on
Zárt áramkör induktivitása: 7,7 H
Termék kompatibilitás: LC1D95, LC1D80
Mechanikai tartósság: 4 millió ciklus
Maximális működési frekvencia: 3600 ciklus/óra 60°C-on
Kiegészítő információk
Tekercs technológia: Beépített szupresszor modul nélkül
Vezérlőáramkör feszültséghatárai:
Kiesési: 0,3...0,6 Uc 50/60 Hz-en (55°C alatt)
Működési: 0,8...1,1 Uc 50 Hz-en (55°C alatt)
Működési: 0,85...1,1 Uc 60 Hz-en (55°C alatt)
Bekapcsolási teljesítmény:
245 VA 60 Hz cos phi 0,75 (20°C-on)
245 VA 50 Hz cos phi 0,75 (20°C-on)
Tartó teljesítményfelvétel:
26 VA 60 Hz cos phi 0,3 (20°C-on)
26 VA 50 Hz cos phi 0,3 (20°C-on)
Hődisszipáció: 6...10 W 50/60 Hz-en
Környezeti feltételek
Üzemi környezeti hőmérséklet: -5...60°C
