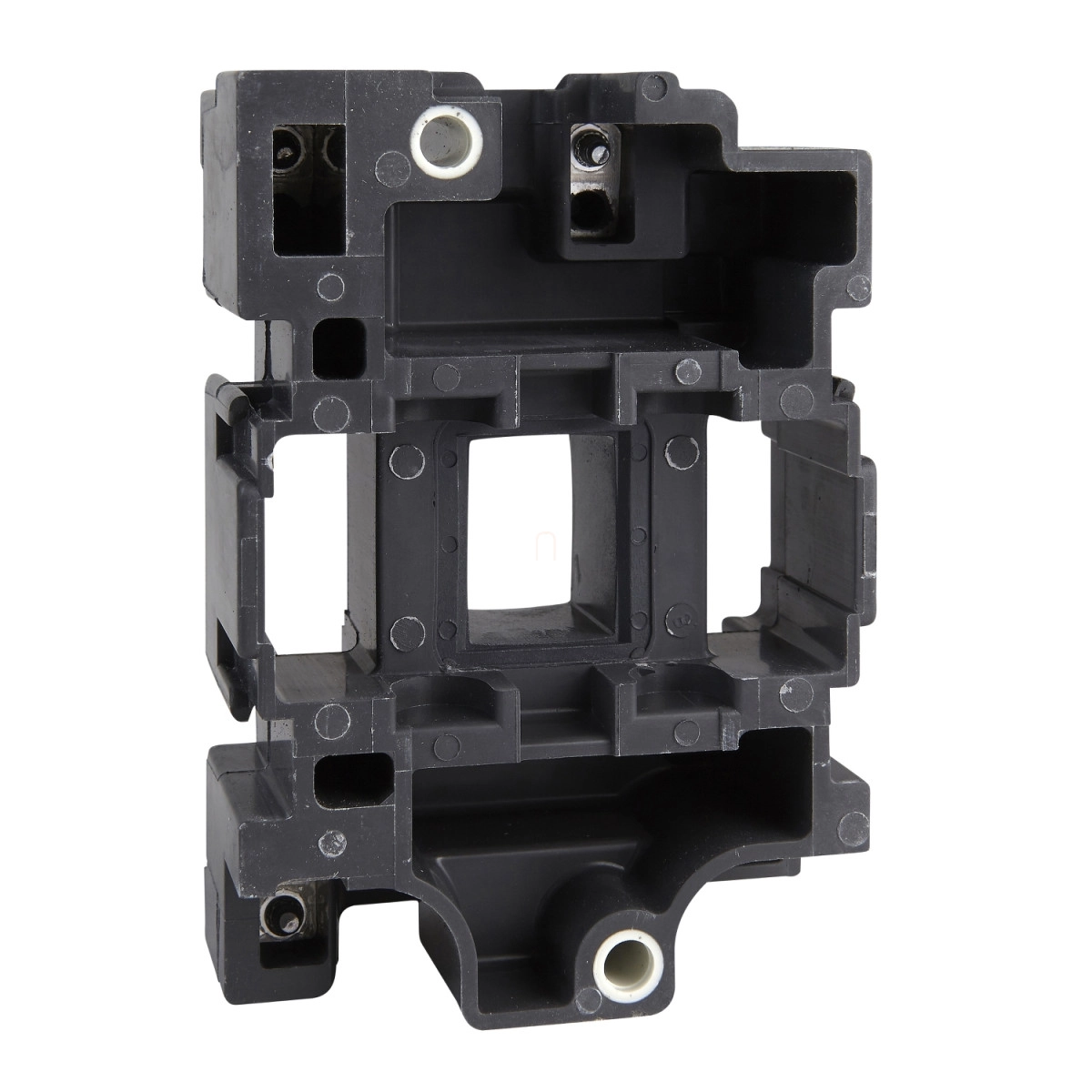

A Schneider Electric TeSys Deca LX1D6M5 mágnestekercs egy 220V AC 50Hz üzemi feszültségű vezérlőtekercs, amely kifejezetten a nagyteljesítményű, 80A és 95A-es kontaktorokhoz lett kifejlesztve. Ez a komponens a TeSys termékcsalád részeként kiváló minőségű ipari automatizálási rendszerek alapvető építőelemét képezi, biztosítva a hosszútávú, megbízható működést még intenzív használat mellett is.
A TeSys Deca LX1D6M5 tekercs kompatibilis az LC1D40, LC1D50, valamint az LC1D65...D95 típusú kontaktorokkal, így ideális választás ipari vezérlőrendszerek bővítéséhez vagy felújításához. Műszaki paramétereit tekintve 127 Ohm átlagos ellenállás jellemzi 20°C-on, valamint 7,5 H induktivitással rendelkezik zárt áramkörben. A tekercs beépített túlfeszültség-levezető modult nem tartalmaz, ez külön tartozékként érhető el a rendszerhez.
A mágnestekercs megbízhatóságát jelzi a lenyűgöző 4 millió kapcsolási ciklust kitevő mechanikai élettartam, valamint a 3600 ciklus/óra maximális működési frekvencia 60°C-os környezeti hőmérsékleten. A vezérlőáramkör feszültséghatárai pontosan meghatározottak: a kiejtési feszültség 0,3...0,6 Uc 50/60 Hz frekvencián (55°C alatt), míg a működési feszültség tartománya 0,8...1,1 Uc 50 Hz-en és 0,85...1,1 Uc 60 Hz-en (szintén 55°C alatti környezeti hőmérsékleten).
Az LX1D6M5 tekercs 200 VA bekapcsolási teljesítményt igényel 50 Hz-en 0,75-ös teljesítménytényezővel (20°C-on), míg a tartási teljesítményfelvétel mindössze 20 VA 50 Hz-en 0,3-as teljesítménytényezővel (20°C-on). A működés során keletkező hődisszipáció 6...10 W között változik 50/60 Hz frekvencián. A termék szélsőséges környezeti feltételek mellett is megbízhatóan működik, a megengedett környezeti hőmérséklet-tartomány -5°C és +60°C között van.
A Schneider Electric TeSys Deca LX1D6M5 mágnestekercs ideális választás olyan ipari alkalmazásokhoz, ahol megbízható, tartós és nagy kapcsolási gyakoriságot igénylő vezérlési feladatok ellátása szükséges. Az LX1D6M5 cikkszámú tekercs tökéletesen illeszkedik a Schneider Electric TeSys termékcsalád kontaktoraihoz, így biztosítva a rendszerelemek közötti maximális kompatibilitást és a problémamentes üzemeltetést.
Schneider Electric TeSys D - LX1D6M5 - Tekercs D40,50,65,80,95 - hoz 220/230VAC műszaki adatok
Főbb tulajdonságok
Termékcsalád: TeSys
Termék típusa: Kontaktor tekercs
Eszköz rövid neve: LX1D6
Vezérlőáramkör típusa: AC 50 Hz
Vezérlőáramkör feszültsége [Uc]: 220 V AC 50 Hz
Átlagos ellenállás: 127 Ohm 20 °C-on
Zárt áramkör induktivitása: 7,5 H
Kompatibilitás
Termék kompatibilitás: LC1D40, LC1D50, LC1D65...D95
Teljesítmény
Mechanikai élettartam: 4 millió kapcsolási ciklus
Maximális működési frekvencia: 3600 ciklus/óra 60 °C-on
Kiegészítő adatok
Tekercs technológia: Beépített túlfeszültség-levezető modul nélkül
Vezérlőáramkör feszültséghatárai: Kiejtési: 0,3...0,6 Uc 50/60 Hz esetén (<55 °C)
Működési: 0,8...1,1 Uc 50 Hz esetén (<55 °C)
Működési: 0,85...1,1 Uc 60 Hz esetén (<55 °C)
Bekapcsolási teljesítmény VA-ben: 200 VA 50 Hz cos phi 0,75 (20 °C-on)
Tartási teljesítményfelvétel VA-ben: 20 VA 50 Hz cos phi 0,3 (20 °C-on)
Hődisszipáció: 6...10 W 50/60 Hz esetén
Környezeti feltételek
Üzemi környezeti hőmérséklet: -5...60 °C
