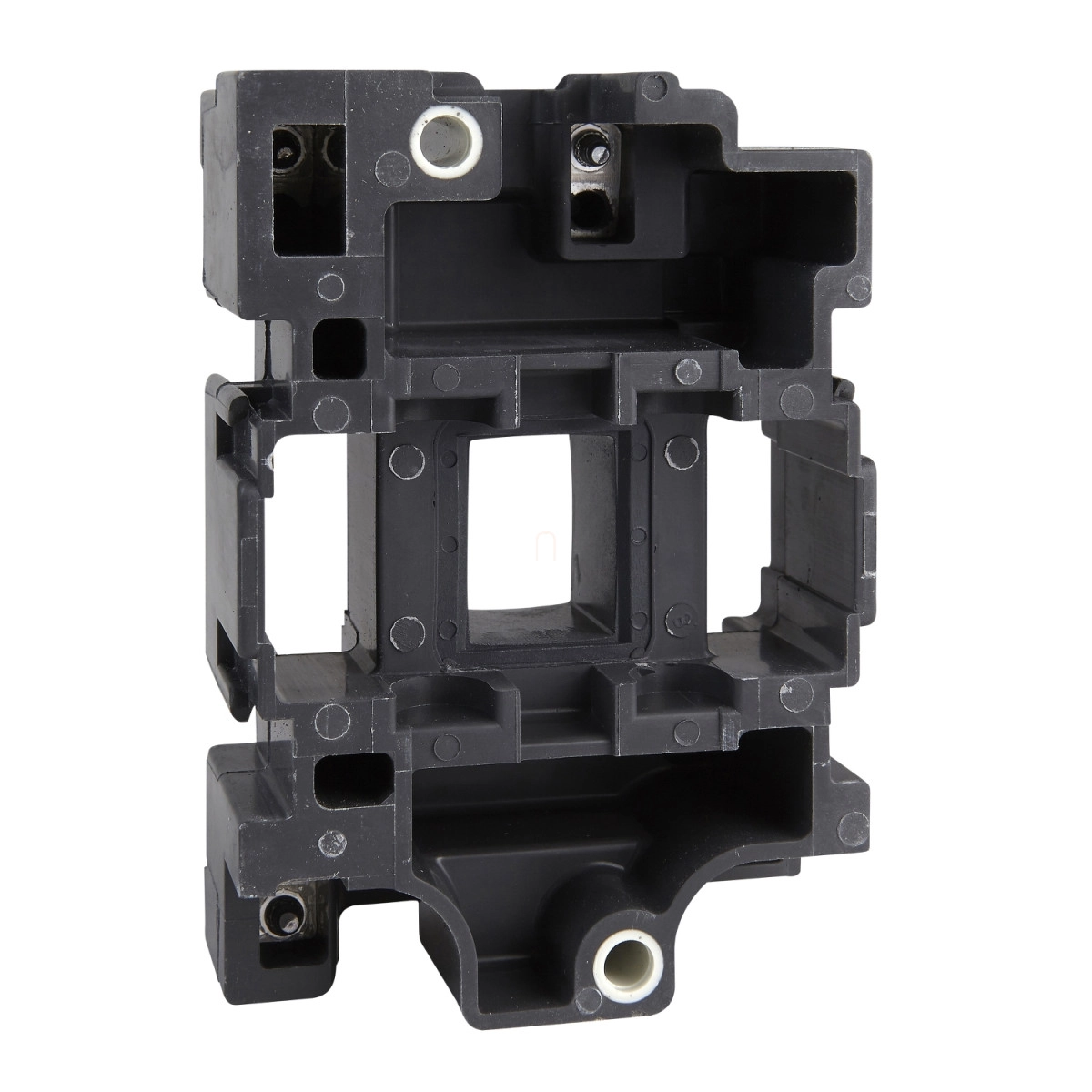

A Schneider Electric TeSys Deca sorozatú LX1D6F7 behúzótekercs egy professzionális ipari vezérlőelem, amelyet kifejezetten a 80 és 95A teljesítményű mágneskapcsolókhoz fejlesztettek ki. Ez a 110V AC 50/60Hz vezérlőfeszültségű tekercs ideális választás ipari automatizálási rendszerekhez, ahol megbízható kapcsolási teljesítményre van szükség.
A TeSys Deca sorozatú LX1D6F7 behúzótekercs kompatibilis a LC1D40, LC1D50 és LC1D65...D95 mágneskapcsoló típusokkal, így széles alkalmazási területen használható. A tekercs főbb műszaki paraméterei közé tartozik a 26 Ohm átlagos ellenállás 20 °C-on és az 1,7 H induktivitás zárt áramkörben. A termék kiváló mechanikai tartóssággal rendelkezik, élettartama 4 millió kapcsolási ciklus, maximális működési frekvenciája pedig 3600 ciklus/óra 60 °C-on, ami kiemelkedő teljesítményt biztosít hosszú távon is.
A Schneider Electric TeSys Deca LX1D6F7 behúzótekercs nem tartalmaz beépített túlfeszültség-levezetőt, vezérlőáramköri feszültséghatárai pedig a következők: leesés esetén 0,3...0,6 Uc 50/60 Hz frekvencián (55 °C alatt), működési tartomány 50 Hz frekvencián 0,8...1,1 Uc (55 °C alatt), illetve 60 Hz frekvencián 0,85...1,1 Uc (55 °C alatt). A tekercs bekapcsolási teljesítménye 245 VA 50/60 Hz frekvencián, cos phi 0,75 értékkel (20 °C-on), míg a tartó teljesítményfelvétel 26 VA 50/60 Hz frekvencián, cos phi 0,3 értékkel (20 °C-on). A tekercs hődisszipációja 6...10 W 50/60 Hz frekvencián, működési hőmérséklet-tartománya pedig -5...60 °C, így széles környezeti feltételek mellett alkalmazható.
A Schneider Electric LX1D6F7 behúzótekercs ideális választás ipari környezetben, gyártósorokon, energetikai rendszerekben, HVAC alkalmazásokban, valamint minden olyan helyen, ahol nagy teljesítményű motorok vagy egyéb fogyasztók megbízható kapcsolása szükséges. A Schneider Electric TeSys termékcsalád részeként a termék a legmagasabb minőségi és megbízhatósági követelményeknek felel meg, ami elengedhetetlen a kritikus ipari alkalmazásokban.
Schneider Electric TeSys D - LX1D6F7 - Behúzótekercs Um= 110V AC műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Termék típusa: Mágneskapcsoló tekercs
Rövid terméknév: LX1D6
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramköri feszültség [Uc]: 110 V AC 50/60 Hz
Átlagos ellenállás: 26 Ohm 20 °C-on
Zárt áramkör induktivitása: 1,7 H
Kompatibilitás és teljesítmény
Termék kompatibilitás: LC1D40, LC1D50, LC1D65...D95
Mechanikai élettartam: 4 millió kapcsolási ciklus
Maximális működési gyakoriság: 3600 ciklus/óra 60 °C-on
Kiegészítő adatok
Tekercs technológia: Beépített szupresszor modul nélkül
Vezérlőáramköri feszültség határértékek:
- Leesési tartomány: 0,3...0,6 Uc 50/60 Hz frekvencián (55 °C alatt)
- Működési tartomány: 0,8...1,1 Uc 50 Hz frekvencián (55 °C alatt)
- Működési tartomány: 0,85...1,1 Uc 60 Hz frekvencián (55 °C alatt)
Bekapcsolási teljesítmény: 245 VA 60 Hz cos phi 0,75 (20 °C-on), 245 VA 50 Hz cos phi 0,75 (20 °C-on)
Tartó teljesítményfelvétel: 26 VA 60 Hz cos phi 0,3 (20 °C-on), 26 VA 50 Hz cos phi 0,3 (20 °C-on)
Hődisszipáció: 6...10 W 50/60 Hz frekvencián
Környezeti feltételek
Működési környezeti hőmérséklet: -5...60 °C
