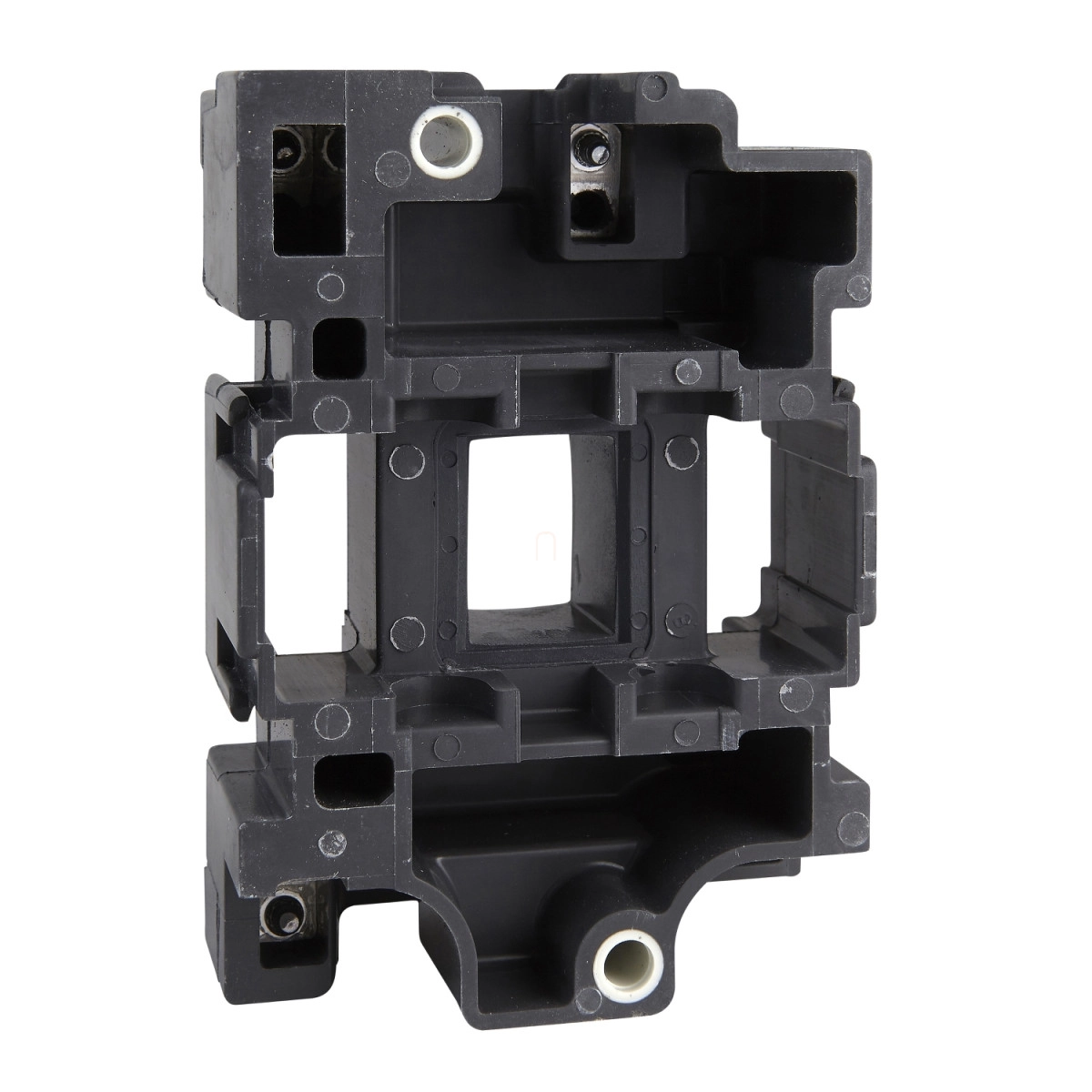

A Schneider Electric TeSys Deca LX1D6E7 típusú kontaktor tekercse egy professzionális villamosipari alkatrész, amelyet kifejezetten a nagyobb teljesítményű kontaktorokhoz terveztek. Ez a 48V AC 50/60 Hz vezérlőfeszültségű tekercs a TeSys sorozat 80A és 95A-es kontaktorainak működtetésére szolgál, így ideális választás ipari vezérlő alkalmazásokhoz és automatizálási rendszerekhez.
A TeSys Deca LX1D6E7 kontaktor tekercs műszaki paraméterei kivételes teljesítményt és megbízhatóságot biztosítanak. A tekercs átlagos ellenállása 5 Ohm 20 °C-on, zárt áramköri induktivitása pedig 0,32 H. Kompatibilis a LC1D40, LC1D50 és LC1D65...D95 típusú kontaktorokkal, ami sokoldalú felhasználhatóságot biztosít ipari környezetben. A termék mechanikai élettartama kiemelkedő, akár 4 millió kapcsolási ciklust is kibír, maximális működési sebessége pedig 3600 ciklus óránként 60 °C környezeti hőmérsékleten.
A Schneider Electric TeSys Deca LX1D6E7 tekercs speciális műszaki jellemzőkkel rendelkezik, amelyek biztosítják az optimális működést különböző feltételek mellett. A tekercs beépített túlfeszültség-levezető modul nélküli kialakítású. A vezérlőáramkör feszültséghatárai pontosan meghatározottak: a kiejtési feszültség 0,3-0,6 Uc 50/60 Hz-en (55 °C alatt), míg a működési feszültség 0,8-1,1 Uc 50 Hz-en és 0,85-1,1 Uc 60 Hz-en (szintén 55 °C alatt). A bekapcsolási teljesítmény 245 VA mind 50 Hz-en, mind 60 Hz-en (cos phi 0,75 értékkel 20 °C-on). A tartási teljesítményfelvétel mindkét frekvencián 26 VA (cos phi 0,3 értékkel 20 °C-on). A hődisszipáció értéke 6-10 W 50/60 Hz-en, ami fontos szempont a kapcsolószekrények tervezésénél.
A Schneider Electric TeSys Deca LX1D6E7 tekercs működési környezeti hőmérséklet-tartománya -5 és +60 °C között van, ami széleskörű alkalmazhatóságot biztosít különböző ipari környezetekben. A termék különösen ajánlott olyan iparágakban, ahol nagy teljesítményű kapcsolási feladatokat kell ellátni, például gyártósorokon, épületautomatizálási rendszerekben, vagy energiaelosztó rendszerekben. A LX1D6E7 cikkszámú tekercs a Schneider Electric TeSys Deca termékcsalád megbízható tagja, amely a legmagasabb ipari szabványoknak megfelelően készült, és az elektromos kapcsolóberendezések professzionális felhasználói számára nyújt hosszú távú, stabil működést.
Schneider Electric TeSys D - LX1D6E7 műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Termék típus: Kontaktor tekercs
Rövid típusnév: LX1D6
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőfeszültség: 48 V AC 50/60 Hz
Átlagos ellenállás: 5 Ohm 20 °C-on
Zárt áramköri induktivitás: 0,32 H
Kompatibilitás és teljesítmény
Termék kompatibilitás: LC1D40, LC1D50, LC1D65...D95
Mechanikai élettartam: 4 millió ciklus
Maximális működési sebesség: 3600 ciklus/óra 60 °C-on
Technikai adatok
Tekercs technológia: Beépített túlfeszültség-levezető modul nélkül
Vezérlőáramkör feszültséghatárai:
- Kiejtési: 0,3...0,6 Uc 50/60 Hz-en (55 °C alatt)
- Működési: 0,8...1,1 Uc 50 Hz-en (55 °C alatt)
- Működési: 0,85...1,1 Uc 60 Hz-en (55 °C alatt)
Bekapcsolási teljesítmény: 245 VA 60 Hz cos phi 0,75 (20 °C-on), 245 VA 50 Hz cos phi 0,75 (20 °C-on)
Tartási teljesítményfelvétel: 26 VA 60 Hz cos phi 0,3 (20 °C-on), 26 VA 50 Hz cos phi 0,3 (20 °C-on)
Hődisszipáció: 6...10 W 50/60 Hz-en
Üzemeltetési körülmények
Környezeti üzemi hőmérséklet: -5...60 °C
