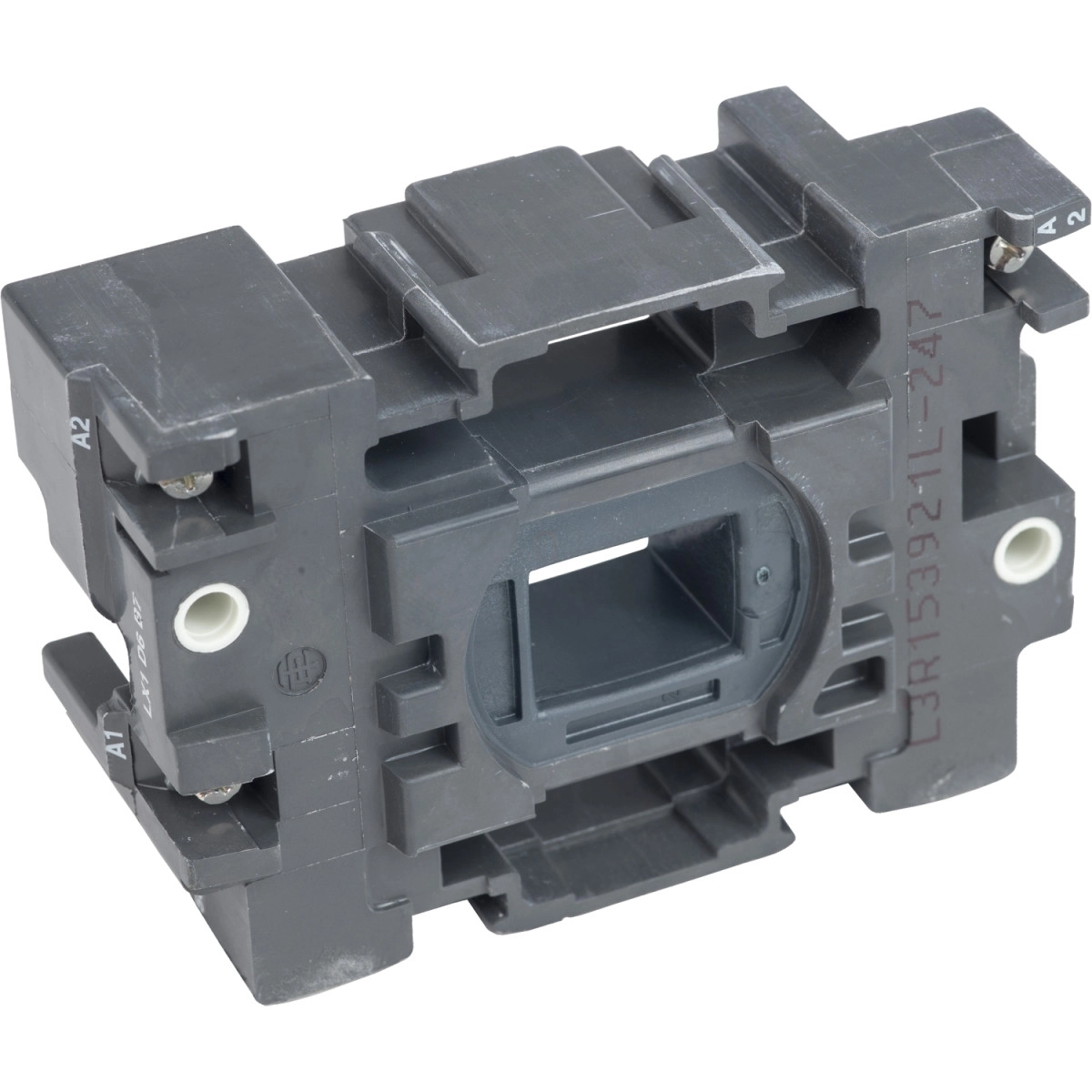

A Schneider Electric TeSys Deca termékvonalába tartozó LX1D6B7 típusú kontaktor tekercs egy professzionális villamosipari komponens, amelyet kifejezetten a nagyobb teljesítményű, 80-95A-es kontaktorokhoz fejlesztettek ki. Ez a 24V AC 50/60Hz tápfeszültségű tekercs kiváló megoldást nyújt ipari kapcsolóberendezések, motorindítók és egyéb vezérlőrendszerek megbízható működtetéséhez.
A TeSys Deca sorozat kontaktor tekercsei kifejezetten a LC1D40, LC1D50, valamint az LC1D65...D95 modellekhez lettek tervezve, így tökéletes kompatibilitást biztosítanak ezekkel az eszközökkel. Az LX1D6B7 tekercs kiemelkedő elektromos paraméterekkel rendelkezik: átlagos ellenállása 1,22 Ohm 20°C-on, zárt áramkörű induktivitása pedig 0,08 H. Ezek a jellemzők biztosítják a pontos és megbízható működést, még nagy teljesítményigényű alkalmazásoknál is. A tekercs beépített túlfeszültség-levezetővel nem rendelkezik, így rendszerbe illesztéskor ezt szükség esetén külön kell biztosítani.
Az LX1D6B7 műszaki paraméterei lenyűgözőek: a vezérlőáramkör feszültséghatárai precízen meghatározottak, a kiejtési érték 0,3...0,6 Uc 50/60 Hz frekvencián, 55°C alatti hőmérsékleten. A működési tartomány 50 Hz-en 0,8...1,1 Uc, míg 60 Hz-en 0,85...1,1 Uc, szintén 55°C alatti környezeti hőmérsékleten. A tekercs bekapcsolási teljesítménye 245 VA 50/60 Hz frekvencián (cos phi 0,75 értékkel 20°C-on), tartó teljesítményfelvétele pedig 26 VA (cos phi 0,3 értékkel 20°C-on) mind az 50 Hz, mind a 60 Hz-es változatnál. A hődisszipáció 6...10 W között alakul 50/60 Hz frekvencián. Ezek az értékek garantálják az optimális energiafelhasználást különböző üzemi körülmények között.
A Schneider Electric LX1D6B7 tekercs kiemelkedő mechanikai tartóssággal rendelkezik, élettartama eléri a 4 millió kapcsolási ciklust. A maximális működési frekvencia 3600 kapcsolás óránként 60°C-os környezeti hőmérsékleten. Az eszköz működési hőmérséklettartománya -5...60°C között van, ami széles körű felhasználhatóságot biztosít különböző ipari környezetekben. Az LX1D6B7 tekercs ideális választás olyan ipari alkalmazásokhoz, ahol a megbízható teljesítmény, a hosszú élettartam és a pontos működés alapvető követelmény.
Schneider Electric TeSys D - LX1D6B7 - Tekercs D40..95 - höz 24VAC 50/60Hz műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméktípus: Kontaktor tekercs
Eszköz rövid neve: LX1D6
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége: 24 V AC 50/60 Hz
Átlagos ellenállás: 1,22 Ohm 20 °C-on
Zárt áramkör induktivitása: 0,08 H
Terméktulajdonságok
Termék kompatibilitás: LC1D40, LC1D50, LC1D65...D95
Mechanikai élettartam: 4 millió ciklus
Maximális működési frekvencia: 3600 kapcsolás/óra 60 °C-on
Kiegészítő információk
Tekercs technológia: Beépített túlfeszültség-levezető nélkül
Vezérlőáramkör feszültséghatárai:
- Kiejtés: 0,3...0,6 Uc 50/60 Hz-en (55 °C alatt)
- Működés: 0,8...1,1 Uc 50 Hz-en (55 °C alatt)
- Működés: 0,85...1,1 Uc 60 Hz-en (55 °C alatt)
Bekapcsolási teljesítmény:
- 245 VA 60 Hz cos phi 0,75 (20 °C-on)
- 245 VA 50 Hz cos phi 0,75 (20 °C-on)
Tartó teljesítményfelvétel:
- 26 VA 60 Hz cos phi 0,3 (20 °C-on)
- 26 VA 50 Hz cos phi 0,3 (20 °C-on)
Hődisszipáció: 6...10 W 50/60 Hz-en
Környezeti feltételek
Működési környezeti hőmérséklet: -5...60 °C
