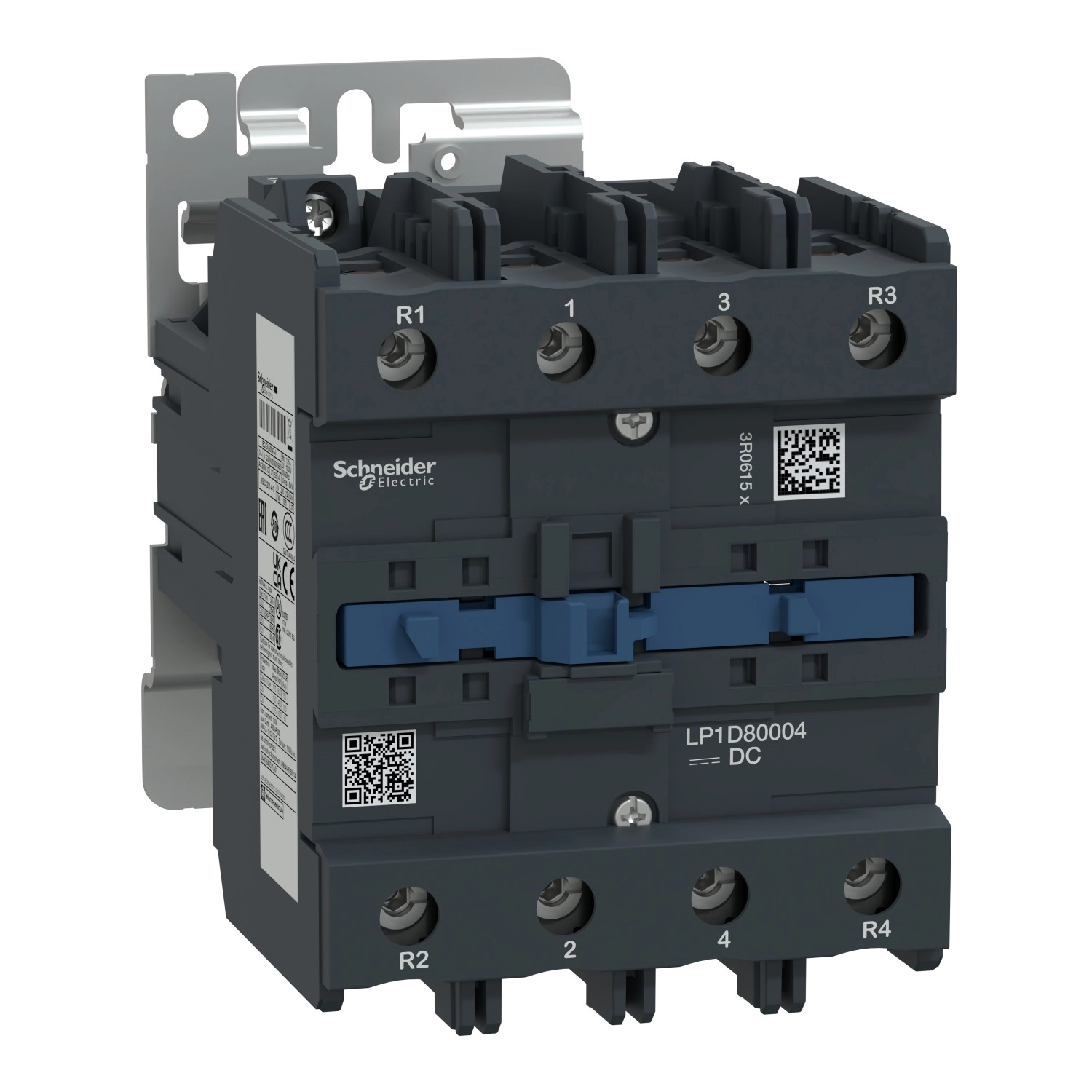

A Schneider Electric TeSys Deca sorozatú LP1D80004BW mágneskapcsoló kiváló minőségű kapcsolóelem, amely elsősorban ipari alkalmazásokban használható fel elektromos áramkörök megbízható kapcsolására. Ez a 4 pólusú, 4NO (4 záróérintkező) konfigurációval rendelkező kontaktor különösen alkalmas nagy áramterhelésű rendszerekhez, ahol a megbízható teljesítmény és a hosszú élettartam alapvető követelmény.
A TeSys Deca sorozat LP1D80004BW modellje kiemelkedő műszaki paraméterekkel rendelkezik: AC-1 alkalmazási kategóriában (ellenállás jellegű terhelés) akár 125A áramot is kapcsolhat 440V feszültségig, míg AC-3 és AC-3e kategóriában (motorindítás) 80A teljesítményt biztosít ugyanezen a feszültségszinten. Az AC-4 kategóriában (indítás, fékezés) 55A áramot kapcsolhat 400V-ig. A készülék vezérlőköre 24V DC feszültséggel működik, ami rendkívül elterjedt az ipari automatizálásban. A széles működési hőmérséklet-tartomány (-40°C és +60°C között, illetve 60-70°C között teljesítménycsökkentéssel) biztosítja a megbízható működést különböző környezeti feltételek mellett.
A készülék kiemelkedő villamos tulajdonságokkal rendelkezik: 1000V névleges szigetelési feszültség (IEC 60947-4-1 szerint), 8 kV lökőfeszültség-állóság, és széles körű nemzetközi tanúsítványok (BV, CCC, CSA, DNV, EAC, GL, LROS, UL, UKCA) garantálják a globális felhasználhatóságot. A termék csavaros kapcsokkal rendelkezik mind a főáramkör (4-50 mm² hajlékony vagy tömör vezetékhez), mind a vezérlőkör számára (1-4 mm² hajlékony vagy tömör vezetékhez), biztosítva a stabil és biztonságos csatlakozást. Szerelése történhet sínre vagy lemezre, az IP20 védettségű előlap pedig megfelelő védelmet nyújt a közvetlen érintés ellen.
A mechanikai és villamos élettartam kiemelkedő: a kontaktor mechanikai élettartama 4 millió kapcsolási ciklus, míg elektromos élettartama 0,8 millió ciklus AC-1 kategóriában 125A terhelésnél 440V-ig. A biztonság szempontjából fontos, hogy a termék megfelel az EN/ISO 13849-1 szabvány követelményeinek, B10d értéke névleges terhelésnél 1369863 ciklus, mechanikai terhelésnél pedig 20 millió ciklus. A maximális kapcsolási frekvencia 3600 ciklus óránként 60°C-on. Mágnestekerje DC széles tartományú típus, 22W teljesítményigénnyel, beépített túlfeszültség-védelem nélkül. Az indítási idő 20-35 ms (zárás) és 6-20 ms (nyitás) között van, ami rendkívül gyors kapcsolást tesz lehetővé.
A TeSys Deca LP1D80004BW kontaktor tűzállósága kiemelkedő, megfelel az IEC 60695-2-1 szabvány 850°C-os követelményének, míg lángállósága V1 besorolású az UL 94 szerint. Mechanikai robusztussága is figyelemre méltó: nyitott állapotban 2G, zárt állapotban 3G rezgésállósággal rendelkezik (5-300 Hz tartományban), míg ütésállósága nyitott állapotban 8G, zárt állapotban pedig 10G (11 ms időtartamra). A kontaktor méretei kompaktak: 127 mm magasság, 96 mm szélesség és 181 mm mélység, nettó tömege pedig 2,685 kg.
Schneider Electric TeSys D - LP1D80004BW - Mágneskapcsoló AC1/125A 24VDC műszaki adatok
Alapadatok
Termékcsalád: TeSys
Termékcsoport: TeSys Deca
Terméktípus: Mágneskapcsoló
Rövid terméknév: LP1D
Alkalmazás: Ellenállás jellegű terhelés
Felhasználási kategória: AC-1
Elektromos jellemzők
Pólusok: 4P (4NO)
Névleges üzemi feszültség: ≤ 690 V AC 25...400 Hz; ≤ 300 V DC
Névleges üzemi áram: 125 A (60 °C alatt) ≤ 440 V AC AC-1 áramkörnél
Motorvezérlési áram: 80 A (60 °C alatt) ≤ 440 V AC AC-3 áramkörnél
Vezérlőkör feszültsége: 24 V DC
Műszaki paraméterek
Hőáram: 125 A (60 °C-on) áramkörben
Bekapcsolási áramerősség: 1100 A 440 V-nál áramkörben (IEC 60947 szerint)
Kikapcsolási áramerősség: 1100 A 440 V-nál áramkörben (IEC 60947 szerint)
Névleges szigetelési feszültség: 1000 V (IEC 60947-4-1 szerint)
Lökőfeszültség-állóság: 8 kV (IEC 60947 szerint)
Mechanikai tulajdonságok
Mechanikai élettartam: 4 millió ciklus
Elektromos élettartam: 0,8 millió ciklus 125 A AC-1 ≤ 440 V
Maximális kapcsolási frekvencia: 3600 ciklus/óra 60 °C-on
Méretek (ma×szé×mé): 127 mm × 96 mm × 181 mm
Környezeti feltételek
IP védettség: IP20 előlap (IEC 60529 szerint)
Megengedett környezeti hőmérséklet: -40...60 °C; 60...70 °C teljesítménycsökkentéssel
Üzemeltetési magasság: 0...3000 m
Tűzállóság: 850 °C (IEC 60695-2-1 szerint)
Lángállóság: V1 (UL 94 szerint)
