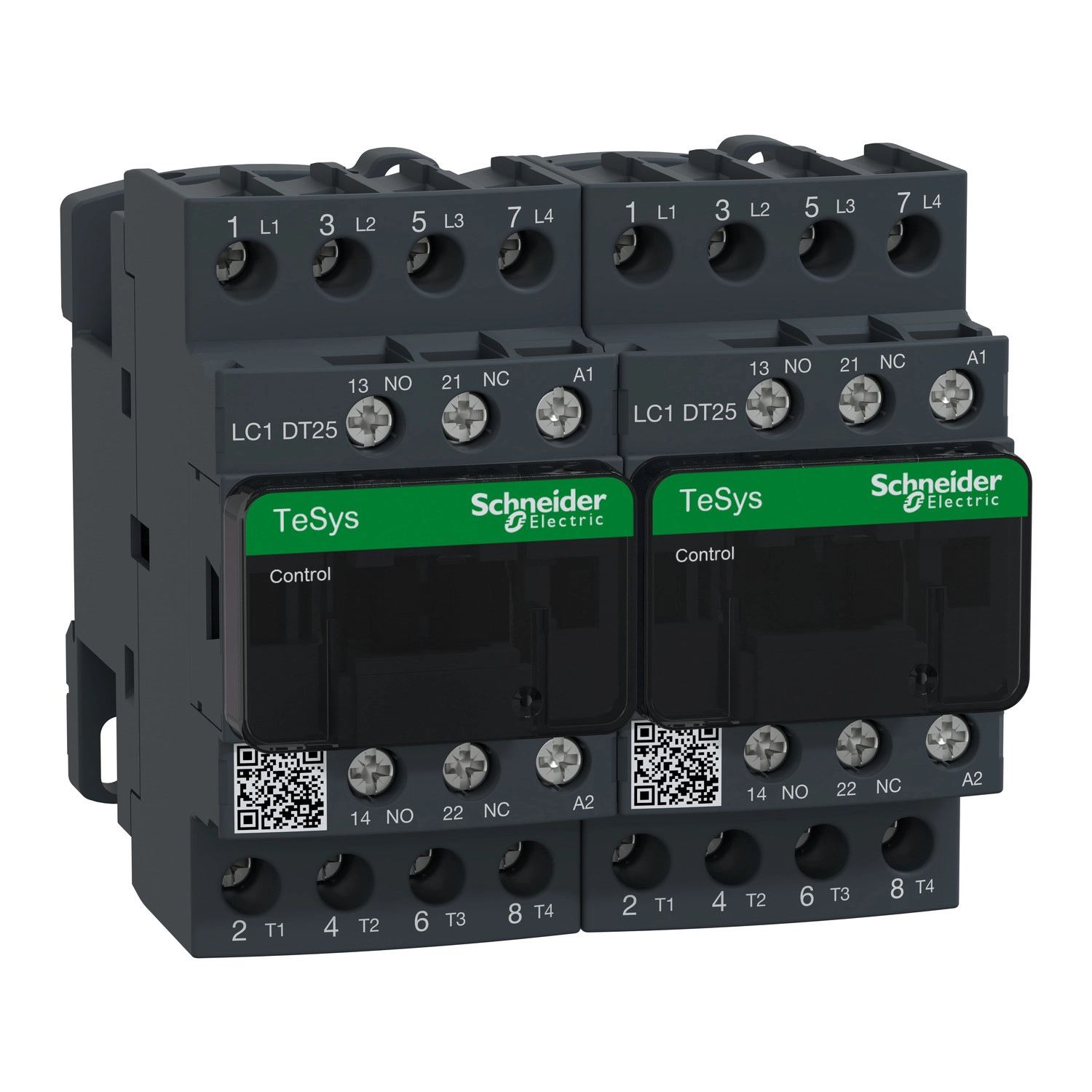

A Schneider Electric TeSys Deca LC2DT25P7 átkapcsoló kontaktor egy kiváló minőségű ipari kapcsolóeszköz, amely kifejezetten ellenállásos terhelésekhez lett kifejlesztve. Ez a professzionális minőségű villamossági alkatrész az AC-1 felhasználási kategóriába tartozik, amely meghatározza a nem induktív vagy enyhén induktív terhelések kapcsolására való alkalmasságát.
A TeSys Deca sorozatba tartozó LC2DT25P7 átkapcsoló kontaktor előszerelt állapotban érkezik, előre bekötött tápcsatlakozásokkal, ami jelentősen megkönnyíti és felgyorsítja a telepítési folyamatot. A készülék 4 pólusú (4P) kialakítású, összesen 4 záró (NO) teljesítményérintkezővel rendelkezik, valamint 1 NO + 1 NC segédérintkezővel is el van látva. A teljesítmény áramkörben 25 A névleges üzemi árammal használható 440 V AC feszültségig AC-1 kategóriában, ha a környezeti hőmérséklet nem haladja meg a 60°C-ot.
A vezérlőáramkör 230 V AC 50/60 Hz feszültséggel működik, amely az iparban széles körben elterjedt standard, így könnyen integrálható a legtöbb rendszerbe. A készülék szigetelési szintje kiemelkedő, a névleges szigetelési feszültség 690 V a teljesítmény áramkörben, míg a névleges lökőfeszültség-állóság 6 kV az IEC 60947 szabványnak megfelelően. A túlfeszültség-kategória III, ami tovább növeli a készülék üzembiztonságát.
Az LC2DT25P7 kontaktor rendkívül robusztus, amit bizonyít a kimagasló mechanikai élettartama is, amely eléri a 15 millió kapcsolási ciklust. Elektromos élettartama 0,8 millió ciklus 25 A terheléssel AC-1 kategóriában, maximum 690 V feszültségen. A készülék működési ideje záráskor 12-22 ms, nyitáskor pedig 4-19 ms. A kontaktor kiváló biztonsági megbízhatósági szinttel rendelkezik: B10d = 1369863 ciklus névleges terheléssel, valamint B10d = 20000000 ciklus mechanikai terheléssel az EN/ISO 13849-1 szabványnak megfelelően.
A TeSys Deca LC2DT25P7 kontaktor számos nemzetközi szabványnak felel meg, beleértve a CSA C22.2 No 60947-4-1, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, GB/T 14048.4 előírásokat. Rendelkezik UL, CSA, EAC, GL, CCC, EU-RO-MR, UKCA és CB tanúsítványokkal is, ami világszerte való alkalmazhatóságát garantálja. A kontaktor IP20 védelmi fokozattal rendelkezik az előlapon, és -40...60°C közötti környezeti hőmérsékleten használható (60...70°C között teljesítménycsökkentéssel). Szélsőséges körülmények között is megbízhatóan működik, ellenáll a rezgéseknek (nyitott állapotban 2 Gn, zárt állapotban 4 Gn, 5-300 Hz tartományban) és a mechanikai ütéseknek (nyitott állapotban 10 Gn, zárt állapotban 15 Gn, 11 ms időtartamig).
Schneider TeSys Deca LC2DT25P7 műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys D
Típus: Átkapcsoló kontaktor
Rövid típusjel: LC2D
Alkalmazás: Ellenállásos terhelés
Felhasználási kategória: AC-1
Kivitel: Előszerelt, előre bekötött tápcsatlakozásokkal
Teljesítmény jellemzők
Pólusok: 4P
Teljesítmény érintkezők: 4 NO
Névleges üzemi feszültség [Ue]: <= 690 V AC 25...400 Hz (teljesítmény áramkör)
Névleges üzemi feszültség [Ue]: <= 300 V DC (teljesítmény áramkör)
Névleges üzemi áram [Ie]: 25 A (<60 °C) <= 440 V AC AC-1 (teljesítmény áramkör)
Segédérintkezők: 1 NO + 1 NC
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz
Villamos jellemzők
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (IEC 60947 szerint)
Túlfeszültség kategória: III
Konvencionális szabad levegőben mért termikus áram [Ith]: 10 A (60 °C) (jelzőáramkör)
Konvencionális szabad levegőben mért termikus áram [Ith]: 25 A (60 °C) (teljesítmény áramkör)
Bekapcsolási áramerősség [Irms]: 250 A 440 V-nál (teljesítmény áramkör, IEC 60947 szerint)
Névleges megszakítóképesség: 250 A 440 V-nál (teljesítmény áramkör, IEC 60947 szerint)
Névleges szigetelési feszültség [Ui]: 690 V (teljesítmény áramkör, IEC 60947-4-1 szerint)
Elektromos élettartam: 0,8 millió ciklus 25 A AC-1 Ue <= 690 V
Teljesítmény-disszipáció pólusonként: 1,56 W AC-1
Mechanikai jellemzők
Előlap: Megtalálható
Reteszelés típusa: Mechanikus
Rögzítés: Sín vagy lap
Csatlakozás: Csavaros csatlakozók
Mechanikai élettartam: 15 millió ciklus
Maximális kapcsolási frekvencia: 3600 kapcsolás/óra 60 °C-on
Környezeti jellemzők
IP védettség: IP20 előlap (IEC 60529 szerint)
Szennyezettségi fok: 3
Üzemi környezeti hőmérséklet: -40...60 °C (60...70 °C teljesítménycsökkentéssel)
Tárolási hőmérséklet: -60...80 °C
Üzemi tengerszint feletti magasság: 0...3000 m
Fizikai jellemzők
Magasság: 85 mm
Szélesség: 90 mm
Mélység: 90 mm
Nettó tömeg: 0,73 kg
