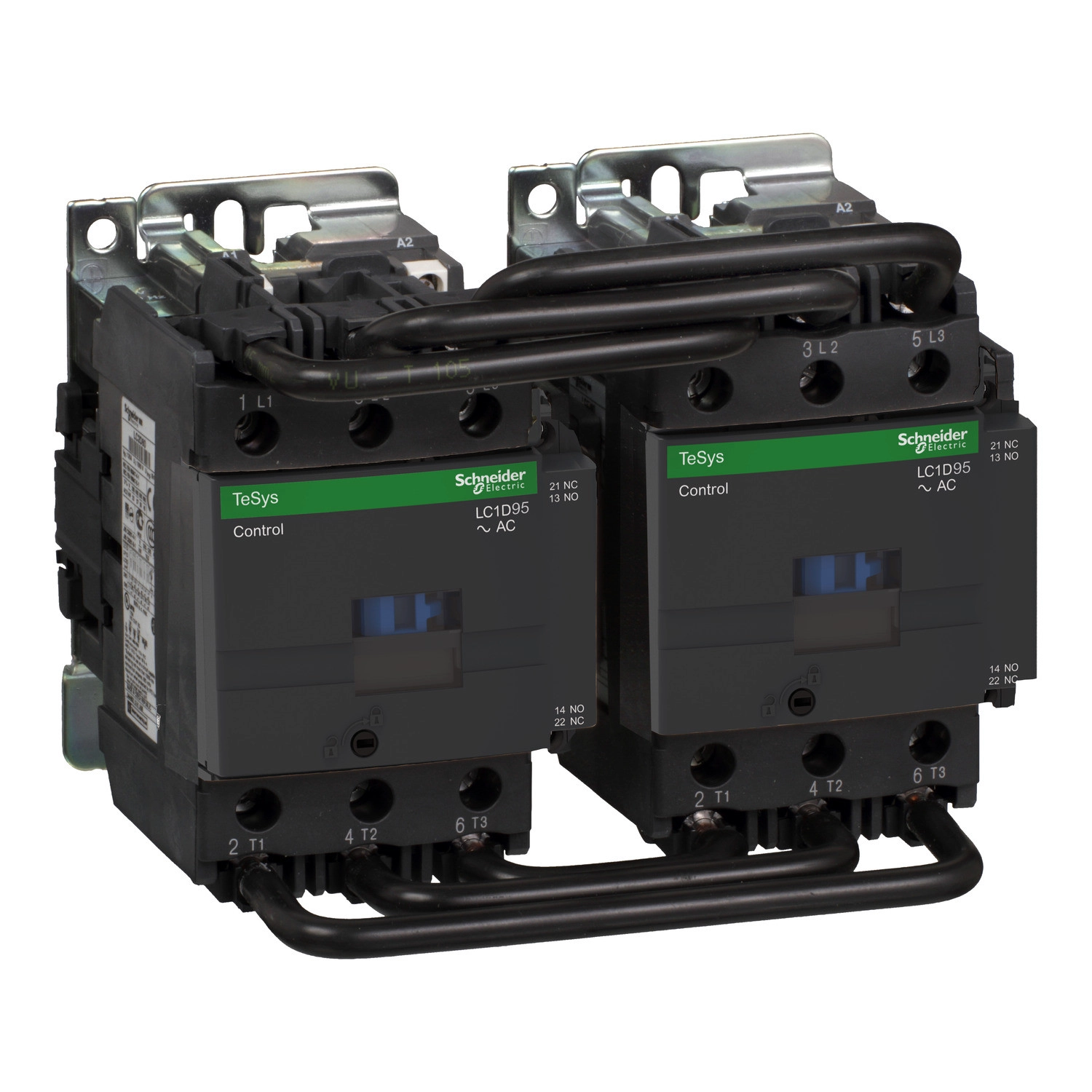

A Schneider Electric TeSys Deca sorozatú LC2D95E7 típusú irányváltó kontaktor kimagasló teljesítményt és megbízhatóságot kínál ipari motorvezérlési alkalmazásokhoz. Ez a 3-pólusú (3NO) eszköz kifejezetten nagy teljesítményű motorok vezérlésére lett kifejlesztve, és előszerelt kivitelben, irányváltó funkcióval ellátott tápbusszal rendelkezik.
Az LC2D95E7 irányváltó kontaktor 95A névleges üzemi árammal rendelkezik AC-3/AC-3e alkalmazási kategóriában, 440V feszültségig. A termék sokoldalúságát mutatja, hogy többféle felhasználási területre alkalmas, beleértve a rezisztív terheléseket és motorvezérlési feladatokat is. Az AC-1, AC-3, AC-3e és AC-4 felhasználási kategóriákban egyaránt alkalmazható, így széles körben felhasználható az ipari automatizálás területén. A vezérlő áramkör 48V AC 50/60Hz tekerccsel működik, ami kompatibilis a legtöbb ipari vezérlőrendszerrel.
A TeSys Deca LC2D95E7 teljesítmény-portfóliója lenyűgöző: 220-230V AC esetén 25kW, 380-400V AC mellett 45kW, 415-440V AC-nél szintén 45kW, 500V AC-nél 55kW, valamint 660-690V AC esetén 45kW motoros terhelést képes kapcsolni AC-3 alkalmazásoknál. Ugyanezen értékek érvényesek az AC-3e kategóriában is, míg AC-4 alkalmazásoknál 400V AC mellett 15kW terhelést képes kezelni. Az eszköz amerikai szabványoknak megfelelő teljesítményadatai is impresszívek: háromfázisú motoroknál 20 lóerő 200/208V AC mellett, 25 lóerő 230/240V AC esetén, 60 lóerő 460/480V AC és 575/600V AC feszültségnél. Egyfázisú motoroknál 7,5 lóerő 115V AC és 15 lóerő 230/240V AC mellett.
A termék műszaki paraméterei között kiemelendő a 8kV-os névleges lökőfeszültség-állóság (IEC 60947 szerint), a III-as túlfeszültség-kategória, valamint a hagyományos szabad levegőn mért termikus áram, amely a jelzőáramkör esetében 10A (60°C-on), a teljesítményáramkör esetében pedig 125A (60°C-on). A készülék névleges bekapcsolási árama 140A AC a jelzőáramkörnél és 1100A a teljesítményáramkörnél 440V-on. Az LC2D95E7 átlagos impedanciája rendkívül alacsony, mindössze 0,8 mOhm 125A mellett 50Hz-en. A névleges szigetelési feszültség a teljesítményáramkörnél 1000V (IEC 60947-4-1), a jelzőáramkörnél 690V (IEC 60947-1).
Az eszköz elektromos élettartama figyelemreméltó: 1,2 millió ciklus 95A AC-3 terhelésnél, 1,3 millió ciklus 125A AC-1 terhelésnél, és 1,2 millió ciklus 95A AC-3e esetén. A pólusonkénti teljesítményleadás AC-1 esetén 12,5W, AC-3 és AC-3e esetén pedig 7,2W. A mechanikai reteszeléssel ellátott készülék lapon vagy sínen szerelhető, és számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4 előírásainak. A termék rendelkezik UL, CSA, RINA, GOST, CCC, DNV, LROS, GL, BV és UKCA tanúsítványokkal is.
Schneider Electric TeSys Deca LC2D95E7 irányváltó kontaktor műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys Deca
Terméktípus: Irányváltó kontaktor
Rövidnév: LC2D
Alkalmazási terület: Rezisztív terhelés, Motorvezérlés
Felhasználási kategória: AC-1, AC-3, AC-3e, AC-4
Kivitel: Előszerelve irányváltó tápbusszal
Műszaki paraméterek
Pólusok leírása: 3P
Teljesítmény pólusok kialakítása: 3 NO
Névleges üzemi feszültség: Teljesítmény áramkör: <= 690 V AC 25...400 Hz, Teljesítmény áramkör: <= 300 V DC
Névleges üzemi áram: 125 A (< 60 °C) <= 690 V AC-1 teljesítmény áramkörnél, 95 A (< 60 °C) <= 440 V AC-3 teljesítmény áramkörnél, 95 A (< 60 °C) <= 440 V AC-3e teljesítmény áramkörnél, 66.7 A (< 60 °C) <= 400 V AC-4 teljesítmény áramkörnél
Motorteljesítmény kW: 25 kW 220...230 V AC 50 Hz (AC-3), 45 kW 380...400 V AC 50 Hz (AC-3), 45 kW 415...440 V AC 50 Hz (AC-3), 55 kW 500 V AC 50 Hz (AC-3), 45 kW 660...690 V AC 50 Hz (AC-3), 15 kW 400 V AC 50 Hz (AC-4), 25 kW 220...230 V AC 50 Hz (AC-3e), 45 kW 380...400 V AC 50 Hz (AC-3e), 45 kW 415...440 V AC 50 Hz (AC-3e), 55 kW 500 V AC 50 Hz (AC-3e), 45 kW 660...690 V AC 50 Hz (AC-3e)
Motorteljesítmény HP (UL / CSA): 20 hp 200/208 V AC 60 Hz 3 fázisú motorokhoz, 7.5 hp 115 V AC 60 Hz 1 fázisú motorokhoz, 15 hp 230/240 V AC 60 Hz 1 fázisú motorokhoz, 25 hp 230/240 V AC 60 Hz 3 fázisú motorokhoz, 60 hp 460/480 V AC 60 Hz 3 fázisú motorokhoz, 60 hp 575/600 V AC 60 Hz 3 fázisú motorokhoz
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége: 48 V AC 50/60 Hz
Segédérintkező összetétele: 2 NO + 2 NC
Elektromos jellemzők
Névleges lökőfeszültség-állóság: 8 kV az IEC 60947 szerint
Túlfeszültség kategória: III
Hagyományos szabad levegőn mért termikus áram: 10 A (60 °C-on) jelzőáramkörhöz, 125 A (60 °C-on) teljesítményáramkörhöz
Névleges bekapcsolási áram: 140 A AC jelzőáramkör esetén az IEC 60947-5-1 szerint, 250 A DC jelzőáramkör esetén az IEC 60947-5-1 szerint, 1100 A 440 V teljesítményáramkör esetén az IEC 60947 szerint
Névleges megszakítási képesség: 1100 A 440 V teljesítményáramkör esetén az IEC 60947 szerint
Névleges rövid idejű áramterhelhetőség: 135 A 40 °C - 10 perc teljesítményáramkörhöz, 400 A 40 °C - 1 perc teljesítményáramkörhöz, 800 A 40 °C - 10 s teljesítményáramkörhöz, 1100 A 40 °C - 1 s teljesítményáramkörhöz, 100 A - 1 s jelzőáramkörhöz, 120 A - 500 ms jelzőáramkörhöz, 140 A - 100 ms jelzőáramkörhöz
Javasolt biztosíték: 10 A gG jelzőáramkörhöz az IEC 60947-5-1 szerint, 200 A gG <= 690 V 1-es típusú koordináció teljesítményáramkörhöz, 160 A gG <= 690 V 2-es típusú koordináció teljesítményáramkörhöz
Átlagos impedancia: 0,8 mOhm - Ith 125 A 50 Hz teljesítményáramkörhöz
Névleges szigetelési feszültség: Teljesítményáramkör: 1000 V az IEC 60947-4-1 szerint, Jelzőáramkör: 690 V az IEC 60947-1 szerint, Teljesítményáramkör: 600 V CSA tanúsított, Teljesítményáramkör: 600 V UL tanúsított, Jelzőáramkör: 600 V CSA tanúsított, Jelzőáramkör: 600 V UL tanúsított
Elektromos élettartam: 1,2 millió ciklus 95 A AC-3, 1,3 millió ciklus 125 A AC-1, 1,2 millió ciklus 95 A AC-3e
Teljesítményleadás pólusonként: 12,5 W AC-1, 7,2 W AC-3, 7,2 W AC-3e
Mechanikai tulajdonságok és egyéb adatok
Első burkolat: Van
Reteszelés típusa: Mechanikus
Szerelési mód: Lap, Sín
Működési idő: 20...35 ms zárás, 6...20 ms nyitás
Biztonsági megbízhatósági szint: B10d = 1,3 millió ciklus kontaktor névleges terheléssel az EN/ISO 13849-1 szerint, B10d = 20 millió ciklus kontaktor mechanikai terheléssel az EN/ISO 13849-1 szerint
Mechanikai élettartam: 4 millió ciklus
Maximális működési frekvencia: 3600 ciklus/óra 60 °C
IP védettségi szint: IP20 előlap az IEC 60529 szerint
Környezeti hőmérséklet működéshez: -40…60 °C, 60…70 °C deratálással
Környezeti hőmérséklet tároláshoz: -60…80 °C
Működési magasság: 0...3000 m
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Méretek (Sz x Ma x Mé): 182 mm x 127 mm x 158 mm
Nettó súly: 3,2 kg
