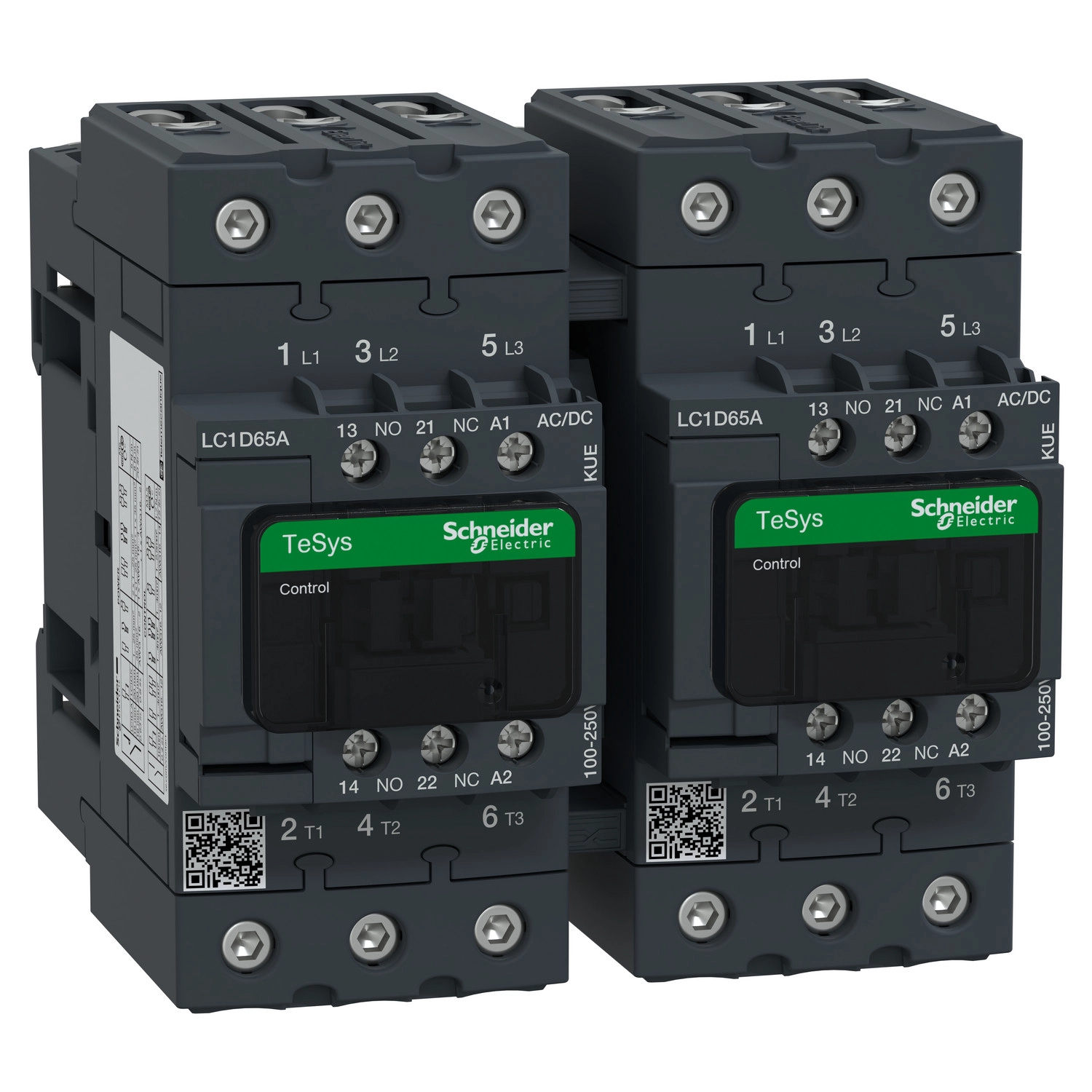

A Schneider Electric TeSys Deca Advanced LC2D65AKUE egy professzionális irányváltó kontaktor, amely számos ipari alkalmazásban kiemelkedő teljesítményt nyújt. Ez a termék kimondottan motor vezérlési és ellenállásos terhelési feladatokra lett tervezve, és előre összeszerelt kivitelben érkezik irányváltó áramvezető sínnel.
A TeSys Deca Advanced LC2D65AKUE egy háromfázisú (3P), 3 NO kialakítású kontaktor, amely kiválóan alkalmas AC-3 és AC-1 kategóriájú alkalmazásokhoz. A teljesítményáramköre akár 690V AC 25...400 Hz feszültségen működtethető, és 65A áramerősséget képes kezelni AC-3 alkalmazásokban, illetve 80A-t AC-1 alkalmazásokban, mindkettőt 60°C alatti hőmérsékleten. A terméket különböző teljesítményű motorok vezérléséhez tervezték: 18,5 kW-tól (220...230V AC 50 Hz) egészen 37 kW-ig (660...690V AC 50 Hz). Amerikai szabványok szerinti teljesítménye egyfázisú motoroknál 5-10 lóerő, háromfázisúaknál 20-50 lóerő között van, feszültségtől függően.
A vezérlőkör univerzális használatot biztosít a 100...250V AC/DC feszültségtartományban. Az LC2D65AKUE beépített kétirányú csúcskorlátozással rendelkezik a tekercs technológiájában, ami megbízhatóbb működést és hosszabb élettartamot eredményez. A segédérintkező konfigurációja 1 NO + 1 NC, amely megfelel az IEC 60947-5-1 szabványnak, és tükröző érintkezőként is működik az IEC 60947-4-1 szerint. A termék képes kezelni minimálisan 5 mA kapcsolási áramot és 17V kapcsolási feszültséget a jelzőáramkörben.
Műszaki szempontból a termék 6 kV névleges lökőfeszültség-állósággal rendelkezik, III-as túlfeszültség kategóriába tartozik, és 80A hagyományos szabad levegőben mérhető termikus áramot biztosít a teljesítményáramkörben. Az LC2D65AKUE mechanikai tartóssága kiemelkedő, 10 millió kapcsolási ciklusra tervezték, és akár 3600 kapcsolás/óra működési sebességet biztosít 60°C-on. A termék védelmi szintje IP20 az elülső felületen, és széles hőmérséklettartományban (-40...60°C, illetve 60...70°C csökkentett terheléssel) működőképes.
A fizikai kialakítást tekintve a kontaktor méretei 122 mm magasság, 119 mm szélesség és 120 mm mélység, tömege 2,174 kg. Az LC2D65AKUE szerelése rugalmas, sínre vagy lemezre is rögzíthető. A csatlakozások a vezérlőáramkör esetében csavaros kapcsokkal, a teljesítményáramkörnél EverLink BTR csavaros csatlakozókkal történnek, amelyek különböző kábelméreteket és típusokat támogatnak. A terméket számos nemzetközi szabvány szerint tesztelték és tanúsították, beleértve az IEC, EN, UL, CSA szabványokat, és rendelkezik CCC, CSA, EAC, UL, KC, DNV-GL, LROS és UKCA tanúsítványokkal is.
Schneider Electric TeSys D - LC2D65AKUE - D irányváltó kontaktor GREEN - 3P 440V 65A 200VAC műszaki adatok
Általános jellemzők
Terméknév: TeSys Deca Advanced
Termék vagy komponens típus: Irányváltó kontaktor
Eszköz rövid neve: LC2D
Kontaktor alkalmazás: Motor vezérlés, Ellenállásos terhelés
Felhasználási kategória: AC-3, AC-1
Eszköz kivitele: Előre összeszerelt irányváltó áramvezető sínnel
Pólusok jellemzői
Pólusok leírása: 3P
Teljesítmény pólusok érintkező összetétele: 3 NO
Teljesítmény jellemzők
[Ue] névleges üzemi feszültség: Teljesítményáramkör: 690 V AC 25...400 Hz
[Ie] névleges üzemi áram: 80 A (< 60 °C-nál) <= 440 V AC-1 teljesítményáramkörhöz
65 A (< 60 °C-nál) <= 440 V AC-3 teljesítményáramkörhöz
Motor teljesítmény kW: 18,5 kW 220...230 V AC 50 Hz-en
30 kW 380...400 V AC 50 Hz-en
37 kW 415 V AC 50 Hz-en
37 kW 440 V AC 50 Hz-en
37 kW 500 V AC 50 Hz-en
37 kW 660...690 V AC 50 Hz-en
Motor teljesítmény HP (UL / CSA): 5 hp 115 V AC 60 Hz-en 1 fázisú motorokhoz
10 hp 230/240 V AC 60 Hz-en 1 fázisú motorokhoz
20 hp 200/208 V AC 60 Hz-en 3 fázisú motorokhoz
20 hp 230/240 V AC 60 Hz-en 3 fázisú motorokhoz
40 hp 460/480 V AC 60 Hz-en 3 fázisú motorokhoz
50 hp 575/600 V AC 60 Hz-en 3 fázisú motorokhoz
Vezérlési és védettségi jellemzők
Vezérlőáramkör típusa: AC 50/60 Hz AC/DC elektronikus
DC AC/DC elektronikus
[Uc] vezérlőáramkör feszültség: 100...250 V AC 50/60 Hz
100...250 V DC
Segédérintkező összetétele: 1 NO + 1 NC
Tekercs technológia: Beépített kétirányú csúcskorlátozás
Védettségi fokozat: IP20 elülső felület
Működési környezeti hőmérséklet: -40...60 °C
60...70 °C teljesítmény csökkentéssel
Mechanikai jellemzők
Mechanikai tartósság: 10 millió ciklus
Maximális működési gyakoriság: 3600 ciklus/óra 60 °C-on
Magasság: 122 mm
Szélesség: 119 mm
Mélység: 120 mm
Szerelési támasz: Sín, Lemez
Csatlakozások - kapcsok: Vezérlőáramkör: csavaros szorítókapcsok
Teljesítményáramkör: EverLink BTR csavaros csatlakozók
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
IEC 60335-1
Termék tanúsítványok: CCC, CSA, EAC, UL, KC, DNV-GL, LROS, UKCA
