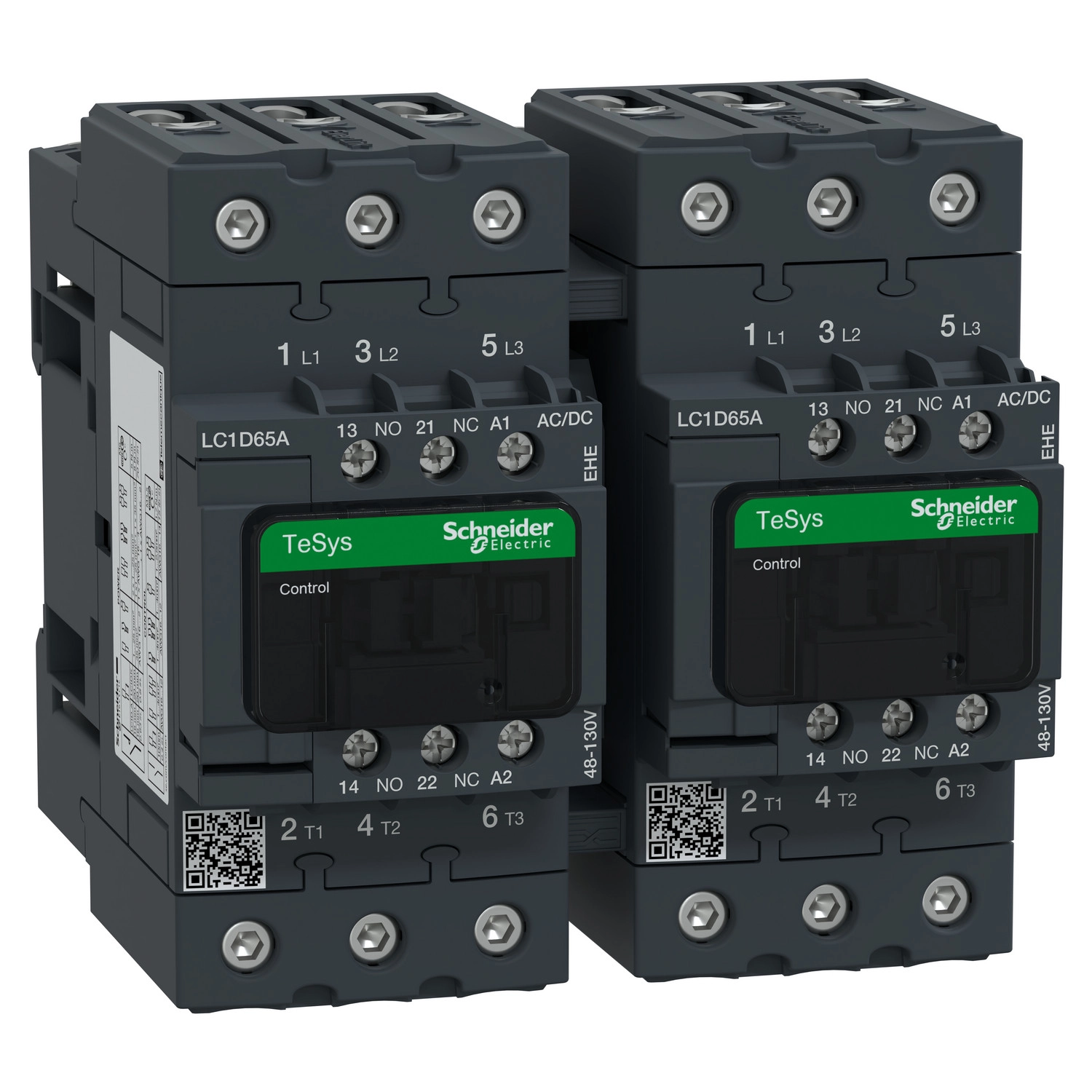

A Schneider Electric TeSys Deca Advanced LC2D65AEHE típusú irányváltó kontaktor egy kiemelkedő minőségű, professzionális villamos kapcsolóberendezés, amely kifejezetten motorvezérlési és ellenállásos terhelési alkalmazásokhoz lett kifejlesztve. Ez a 3 pólusú eszköz 3 NO (alaphelyzetben nyitott) erősáramú érintkezővel rendelkezik, és előre összeszerelt kivitelben érkezik, beépített irányváltó sínszel, így azonnal telepíthető.
A LC2D65AEHE kontaktor AC-3 kategóriában 65A névleges üzemi árammal rendelkezik 440V feszültségig, míg AC-1 alkalmazásban akár 80A terhelést is elbír ugyanezen feszültségtartományban. A motor teljesítmény tekintetében rendkívül széles spektrumot fed le: 220-230V-on 18,5 kW, 380-400V-on 30 kW, míg 415V-tól 690V-ig 37 kW teljesítményű motorok vezérlésére alkalmas. Az észak-amerikai piacokon használt lóerő (HP) értékekben is kiemelkedő: egyfázisú motoroknál 115V-on 5 HP, 230/240V-on 10 HP teljesítményig, míg háromfázisú motoroknál 200/208V és 230/240V esetén 20 HP, 460/480V-on 40 HP, 575/600V-on pedig 50 HP névleges teljesítményig használható.
Az LC2D65AEHE modell vezérlőkörét egy 48-130V AC/DC tartományban működő elektronikus tekercs működteti, amely beépített kétirányú csúcskorlátozással van ellátva. Ez a széles vezérlőfeszültség-tartomány rendkívüli rugalmasságot biztosít a telepítés során. A kontaktor segédérintkezői 1 NO + 1 NC konfigurációban állnak rendelkezésre, és mechanikusan kapcsoltak a főérintkezőkhöz (mechanically linked), valamint tükörérintkező (mirror contact) funkcióval is rendelkeznek az IEC 60947-4-1 szabvány szerint. A jelzőáramkör 25-400 Hz frekvenciatartományban működik, minimális kapcsolási árama 5 mA, minimális kapcsolási feszültsége pedig 17V.
A TeSys Deca Advanced sorozat ezen tagja EverLink BTR csavaros csatlakozókkal rendelkezik, amelyek kiemelkedő kapcsolatot biztosítanak. A tápáramkörhöz 1x1-35 mm² vagy 2x1-25 mm² rugalmas vagy tömör vezeték csatlakoztatható, míg a vezérlőáramkörhöz 1-4 mm² keresztmetszetű vezetékek használhatók. A kontaktor IP20-as védettséggel rendelkezik az előlapon, és -40...60 °C környezeti hőmérsékleten üzemeltethető teljes terheléssel, 60-70 °C között pedig csökkentett terheléssel. A mechanikai tartósság kiemelkedő: 10 millió kapcsolási ciklus, míg elektromos élettartama AC-3 kategóriában 1,8 millió, AC-1 kategóriában 0,5 millió ciklus.
Az LC2D65AEHE modell számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60335-1, valamint rendelkezik CCC, CSA, EAC, UL, KC, DNV-GL, LROS és UKCA minősítésekkel is. Méreteit tekintve kompakt: 122 mm magas, 119 mm széles és 120 mm mély, tömege 2,174 kg. Színezése szürke (SE GREY 6) és zöld (SE GREEN 2), amely a Schneider Electric új, fenntarthatóbb termékcsaládjának jelölése.
Schneider Electric TeSys D - LC2D65AEHE - D irányváltó kontaktor GREEN - 3P 440V 65A 110VAC műszaki adatok
Általános jellemzők
Termék neve: TeSys Deca Advanced
Termék vagy komponens típusa: Irányváltó kontaktor
Eszköz rövid neve: LC2D
Kontaktor alkalmazás: Motorvezérlés, Ellenállásos terhelés
Felhasználási kategória: AC-1, AC-3
Eszköz jellemzői: Előre összeszerelt irányváltó sínszel
Műszaki specifikáció
Pólusok leírása: 3P
Erősáramú érintkező összetétele: 3 NO
Névleges üzemi feszültség: Erősáramú áramkör: 690 V AC 25...400 Hz
Névleges üzemi áram: 80 A (60 °C alatt) legfeljebb 440 V AC-1 esetén erősáramú áramkörnél
Névleges üzemi áram: 65 A (60 °C alatt) legfeljebb 440 V AC-3 esetén erősáramú áramkörnél
Motor teljesítmény
Motor teljesítmény kW: 18,5 kW 220...230 V AC 50 Hz esetén
Motor teljesítmény kW: 30 kW 380...400 V AC 50 Hz esetén
Motor teljesítmény kW: 37 kW 415 V AC 50 Hz esetén
Motor teljesítmény kW: 37 kW 440 V AC 50 Hz esetén
Motor teljesítmény kW: 37 kW 500 V AC 50 Hz esetén
Motor teljesítmény kW: 37 kW 660...690 V AC 50 Hz esetén
Motor teljesítmény HP (UL/CSA): 5 HP 115 V AC 60 Hz esetén 1 fázisú motorokhoz
Motor teljesítmény HP (UL/CSA): 10 HP 230/240 V AC 60 Hz esetén 1 fázisú motorokhoz
Motor teljesítmény HP (UL/CSA): 20 HP 200/208 V AC 60 Hz esetén 3 fázisú motorokhoz
Motor teljesítmény HP (UL/CSA): 20 HP 230/240 V AC 60 Hz esetén 3 fázisú motorokhoz
Motor teljesítmény HP (UL/CSA): 40 HP 460/480 V AC 60 Hz esetén 3 fázisú motorokhoz
Motor teljesítmény HP (UL/CSA): 50 HP 575/600 V AC 60 Hz esetén 3 fázisú motorokhoz
Vezérlőáramkör
Vezérlőáramkör típusa: AC 50/60 Hz AC/DC elektronikus, DC AC/DC elektronikus
Vezérlőáramkör feszültsége: 48...130 V AC 50/60 Hz, 48...130 V DC
Segédérintkező összetétele: 1 NO + 1 NC
Elektromos jellemzők
Névleges impulzus-állóság feszültség: 6 kV az IEC 60947 szerint
Túlfeszültség kategória: III
Konvencionális szabad levegő termikus áram: 10 A (60 °C-on) jelzőáramkörnél, 80 A (60 °C-on) erősáramú áramkörnél
Irms névleges bekapcsolási képesség: 140 A AC jelzőáramkörnél az IEC 60947-5-1 szerint, 250 A DC jelzőáramkörnél az IEC 60947-5-1 szerint, 1000 A 440 V-nál erősáramú áramkörnél az IEC 60947 szerint
Névleges megszakítási képesség: 1000 A 440 V-nál erősáramú áramkörnél az IEC 60947 szerint
Egyéb jellemzők
Átlagos impedancia: 1,5 mOhm - Ith 80 A 50 Hz erősáramú áramkörnél
Elektromos élettartam: 1,8 millió ciklus 57 A AC-3 Ue <= 440 V esetén
Elektromos élettartam: 0,5 millió ciklus 80 A AC-1 Ue <= 440 V esetén
Teljesítmény-disszipáció pólusonként: 9,6 W AC-1, 6,3 W AC-3
Fizikai jellemzők
Előlap: Igen
Reteszelés típusa: Mechanikus
Szerelési tartó: Sín, Lemez
Magasság: 122 mm
Szélesség: 119 mm
Mélység: 120 mm
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60335-1
Termék tanúsítványok: CCC, CSA, EAC, UL, KC, DNV-GL, LROS (Lloyds register of shipping), UKCA
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap az IEC 60529 szerint
Szennyezettségi fok: 3
Környezeti üzemi hőmérséklet: -40...60 °C, 60...70 °C teljesítménycsökkenéssel
Környezeti tárolási hőmérséklet: -60...80 °C
Üzemi magasság: 0...3000 m
