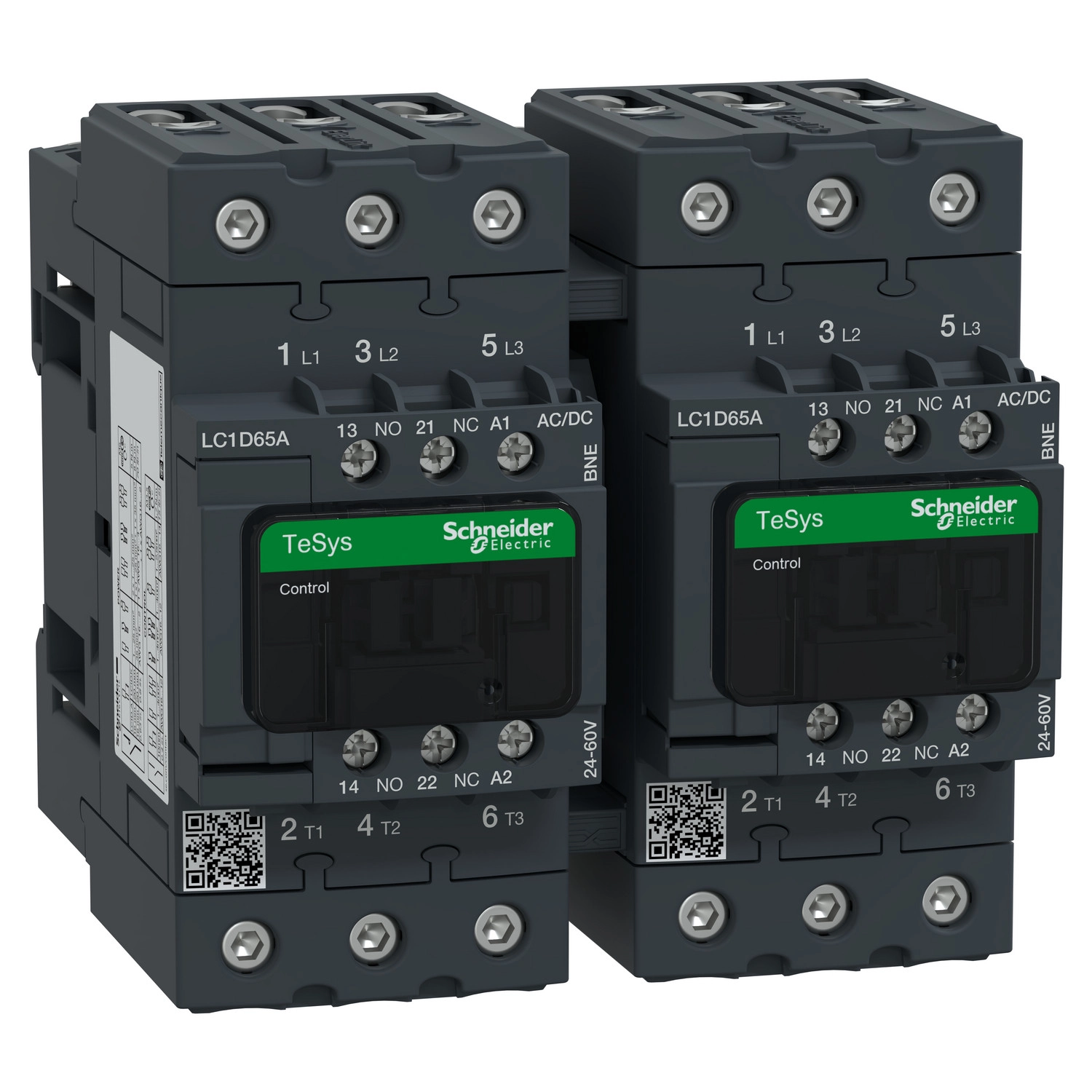

A Schneider Electric TeSys Deca Advanced LC2D65ABNE egy kiváló minőségű irányváltó kontaktor, amely professzionális ipari alkalmazásokhoz terveztek. Ez a készülék a TeSys termékcsalád részeként a megbízható motorvezérlés és teljesítménykapcsolás esszenciális eleme, különösen olyan környezetben, ahol gyakori irányváltásra van szükség.
Az LC2D65ABNE irányváltó kontaktor 3 pólusú (3NO) kialakítással rendelkezik, és előszerelt irányváltó sínnel érkezik, ami jelentősen megkönnyíti a telepítést. A készülék AC-3/3e felhasználási kategóriába tartozik, és maximum 440V feszültségig használható, 65A névleges áramerősséggel. Vezérlőköre rendkívül rugalmas, mivel 24-60V AC/DC feszültségtartományban működtethető, ami sokféle alkalmazási területen biztosít kompatibilitást. Az innovatív EverLink BTR csavaros csatlakozók nagyobb biztonságot és megbízhatóbb elektromos kapcsolatot garantálnak.
A kontaktor számos motorteljesítményt képes kapcsolni: 18,5 kW (220-230V/50Hz), 30 kW (380-400V/50Hz), 37 kW (415-690V/50Hz). Az amerikai szabványok szerint pedig akár 50 lóerős motorokat is képes működtetni 575/600V AC hálózaton. A készülék AC-1 (ellenállásos terhelés) üzemmódban 80A áramerősségig terhelhető. A segédérintkező összetétele 1NO + 1NC, amely mechanikusan kapcsolt a főérintkezőkkel, valamint tükörkapcsolatot is biztosít az IEC 60947-4-1 szabványnak megfelelően. A kontaktor beépített kétirányú csúcskorlátozó technológiával rendelkezik, amely védi a vezérlőáramkört a túlfeszültségektől.
A TeSys Deca Advanced LC2D65ABNE kiemelkedő mechanikai tartóssággal rendelkezik, élettartama eléri a 10 millió kapcsolási ciklust. Elektromos élettartama 1,8 millió ciklus 57A AC-3 kategóriában és 0,5 millió ciklus 80A AC-1 kategóriában. IP20-as védettségi fokozattal rendelkezik az előlapi részen, és -40°C és +60°C közötti környezeti hőmérsékleten működtethető (60-70°C között teljesítménycsökkentéssel). A kontaktor kiváló rezgésállósággal bír: nyitott állapotban 2G, zárt állapotban 4G, 5-300 Hz frekvenciatartományban. Ütésállósága nyitott állapotban 10G, zárt állapotban 15G 11ms időtartamra. Méretei: 122mm magasság, 119mm szélesség és 120mm mélység. Telepíthető sínre vagy lapra, és mechanikus reteszeléssel is rendelkezik a biztonságos működtetés érdekében.
Schneider Electric TeSys D - LC2D65ABNE - D irányváltó kontaktor GREEN - 3P 440V 65A 24VAC műszaki adatok
Általános jellemzők
Terméknév: TeSys Deca Advanced
Termék típusa: Irányváltó kontaktor
Eszköz rövid neve: LC2D
Kontaktor alkalmazás: Motorvezérlés, Ellenállásos terhelés
Felhasználási kategória: AC-1, AC-3
Eszköz kialakítása: Előszerelt irányváltó sínnel
Elektromos jellemzők
Pólusok leírása: 3P
Erősáramú érintkező összetétele: 3 NO
Névleges üzemi feszültség [Ue]: Erősáramú kör: 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]: 80 A (60°C-nál) max. 440 V AC-1 erősáramú körnél
Névleges üzemi áram [Ie]: 65 A (60°C-nál) max. 440 V AC-3 erősáramú körnél
Motorteljesítmény (kW): 18,5 kW 220...230 V AC 50 Hz esetén
Motorteljesítmény (kW): 30 kW 380...400 V AC 50 Hz esetén
Motorteljesítmény (kW): 37 kW 415...690 V AC 50 Hz esetén
Motorteljesítmény (LE) (UL / CSA): 5 LE 115 V AC 60 Hz 1 fázisú motorokhoz
Motorteljesítmény (LE) (UL / CSA): 10 LE 230/240 V AC 60 Hz 1 fázisú motorokhoz
Motorteljesítmény (LE) (UL / CSA): 20 LE 200/208 V AC 60 Hz 3 fázisú motorokhoz
Motorteljesítmény (LE) (UL / CSA): 20 LE 230/240 V AC 60 Hz 3 fázisú motorokhoz
Motorteljesítmény (LE) (UL / CSA): 40 LE 460/480 V AC 60 Hz 3 fázisú motorokhoz
Motorteljesítmény (LE) (UL / CSA): 50 LE 575/600 V AC 60 Hz 3 fázisú motorokhoz
Vezérlőkör
Vezérlőkör típusa: AC 50/60 Hz AC/DC elektronikus
Vezérlőkör típusa: DC AC/DC elektronikus
Vezérlőkör feszültség [Uc]: 24...60 V AC 50/60 Hz
Vezérlőkör feszültség [Uc]: 24...60 V DC
Segédérintkező összetétele: 1 NO + 1 NC
Mechanikai jellemzők
Magasság: 122 mm
Szélesség: 119 mm
Mélység: 120 mm
Reteszelés típusa: Mechanikus
Szerelési mód: Sín, Lap
Környezeti feltételek
IP védettségi fokozat: IP20 előlapi rész, IEC 60529 szerint
Üzemi környezeti hőmérséklet: -40...60 °C
Üzemi környezeti hőmérséklet: 60...70 °C teljesítménycsökkentéssel
Tárolási környezeti hőmérséklet: -60...80 °C
Üzemi magasság: 0...3000 m
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60335-1
Terméktanúsítványok: CCC, CSA, EAC, UL, KC, DNV-GL, LROS, UKCA
