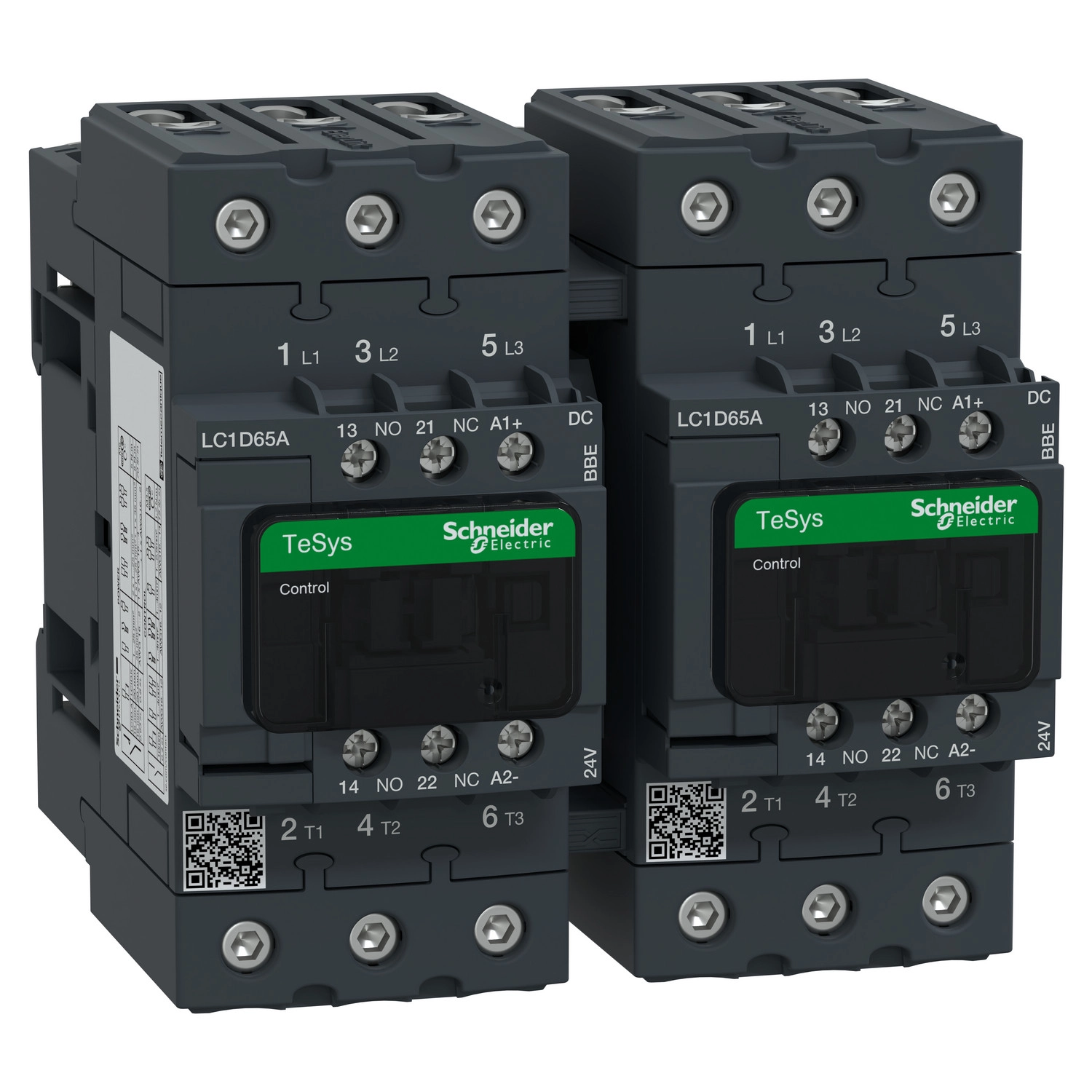

A Schneider Electric TeSys Deca Advanced termékcsaládba tartozó LC2D65ABBE típusú irányváltó kontaktor egy kiváló minőségű ipari vezérlőeszköz, amelyet kifejezetten motorok irányításához és teljesítmény kapcsolására terveztek. Ez a 3 pólusú, 3NO kialakítású kontaktor előre összeszerelt kivitelben érkezik a megfordító teljesítmény sínszel, így azonnal telepíthető és használható.
Az LC2D65ABBE kontaktor AC-3 és AC-1 felhasználási kategóriákban egyaránt alkalmazható, ami rendkívüli sokoldalúságot biztosít. Motorvezérlés szempontjából maximum 65A névleges üzemi áramot képes kapcsolni 440V AC-3 alkalmazásoknál, míg ellenállás terhelések esetén (AC-1) akár 80A áramerősség kezelésére is képes. A berendezés alkalmas különböző teljesítményű motorok működtetésére: 50 Hz-en 18,5 kW (220-230V), 30 kW (380-400V), vagy akár 37 kW (415-690V) teljesítményig, míg az észak-amerikai piacokon 60 Hz-en 1 fázisú motoroknál 5-10 HP, 3 fázisú motoroknál pedig 20-50 HP teljesítményig használható, a feszültségtől függően.
A vezérlő áramkör 24V DC alacsony fogyasztású típusú, ami rendkívül energiatakarékos működést biztosít. Mindössze 11,5W bekapcsolási teljesítményre van szüksége, a tartó teljesítményfelvétele pedig csupán 0,5W. Ez a korszerű technológia a beépített kétirányú csúcskorlátozással párosul, ami garantálja a biztonságos és hosszú távú üzemeltetést. A termék 1 NO + 1 NC segédérintkezővel rendelkezik, amelyek mechanikusan kapcsoltak és tükrözött kontaktus funkcióval is bírnak az IEC 60947-5-1 és IEC 60947-4-1 szabványoknak megfelelően.
A TeSys Deca Advanced irányváltó kontaktor kimagasló villamos tulajdonságokkal rendelkezik: 6 kV névleges lökőfeszültség-állóság, 690V szigetelési feszültség, akár 1000A bekapcsolási és kikapcsolási áram 440V feszültségnél. A mechanikai tartósság tekintetében a kontaktor 10 millió kapcsolási ciklust képes teljesíteni, elektromos tartóssága pedig 1,8 millió ciklus AC-3 és 0,5 millió ciklus AC-1 üzemmódban. Az EverLink BTR csavaros csatlakozók biztosítják a megbízható elektromos kapcsolatot, rugalmas vagy tömör kábelek esetében is 1-35 mm² keresztmetszetig.
A termék -40°C és +60°C közötti környezeti hőmérsékleten használható (60-70°C között teljesítménycsökkentéssel), és akár 3000 méter tengerszint feletti magasságig telepíthető. Rendkívül ellenálló a mechanikai behatásokkal szemben: nyitott állapotban 2g, zárt állapotban 4g rezgésállósággal rendelkezik 5-300 Hz tartományban, valamint 10g (nyitott) és 15g (zárt) ütésállóságot biztosít. A kontaktor IP20-as védettséggel rendelkezik az előlap felől, és megfelel számos nemzetközi szabványnak, beleértve az EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 és IEC 60335-1 előírásokat, valamint rendelkezik CCC, CSA, EAC, UL, KC, DNV-GL, LROS és UKCA tanúsítványokkal.
Schneider Electric TeSys D - LC2D65ABBE - D irányváltó kontaktor GREEN - 3P 440V 50A 24VDC műszaki adatok
Általános jellemzők
Terméknév: TeSys Deca Advanced
Termék típusa: Irányváltó kontaktor
Rövid terméknév: LC2D
Alkalmazás: Motorvezérlés, Ellenállás terhelés
Felhasználási kategória: AC-3, AC-1
Kivitel: Előre összeszerelt irányváltó sínszel
Elektromos jellemzők
Pólusok: 3P
Teljesítmény érintkező összetétel: 3 NO
Névleges üzemi feszültség: 690 V AC 25...400 Hz
Névleges üzemi áram: 80 A (60°C alatt) AC-1 kategória, 65 A (60°C alatt) AC-3 kategória
Motorteljesítmény: 18,5 kW (220...230 V AC 50 Hz), 30 kW (380...400 V AC 50 Hz), 37 kW (415...690 V AC 50 Hz)
Motorteljesítmény (UL/CSA): 5 HP (115 V AC 60 Hz) 1 fázisú, 10 HP (230/240 V AC 60 Hz) 1 fázisú, 20 HP (200/208 V AC 60 Hz) 3 fázisú, 40 HP (460/480 V AC 60 Hz) 3 fázisú, 50 HP (575/600 V AC 60 Hz) 3 fázisú
Vezérlő áramkör
Vezérlő áramkör típusa: DC alacsony fogyasztású
Vezérlő áramkör feszültsége: 24 V DC
Segédérintkezők: 1 NO + 1 NC
Tekercstechnológia: Beépített kétirányú csúcskorlátozás
Bekapcsolási teljesítmény: 11,5 W (20°C-on)
Tartó teljesítményfelvétel: 0,5 W (20°C-on)
Villamos paraméterek
Névleges lökőfeszültség-állóság: 6 kV (IEC 60947 szerint)
Szigetelési feszültség: 690 V (erőátviteli kör), 690 V (jelzőáramkör)
Konvencionális szabad levegőben lévő hőáram: 10 A (60°C-on) jelzőáramkörhöz, 80 A (60°C-on) erőátviteli körhöz
Névleges bekapcsolóképesség: 1000 A 440 V-on erőátviteli körhöz
Névleges kikapcsolóképesség: 1000 A 440 V-on erőátviteli körhöz
Biztosíték besorolás: 125 A gG ≤ 690 V 1-es koordinációs típus, 125 A gG ≤ 690 V 2-es koordinációs típus
Elektromos élettartam: 1,8 millió ciklus (57 A AC-3, ≤ 440 V), 0,5 millió ciklus (80 A AC-1, ≤ 440 V)
Mechanikai tulajdonságok
Mechanikai élettartam: 10 millió ciklus
Maximális működési frekvencia: 3600 ciklus/óra (60°C-on)
Mechanikai robusztusság: Rezgés: 2 g (nyitott), 4 g (zárt), 5...300 Hz; Ütés: 10 g (nyitott), 15 g (zárt) 11 ms
Méretek (M x Sz x Mé): 122 x 119 x 120 mm
Védettségi fokozat: IP20 előlap (IEC 60529 szerint)
Környezeti paraméterek
Környezeti hőmérséklet: -40...60°C (60...70°C teljesítménycsökkentéssel)
Tárolási hőmérséklet: -60...80°C
Üzemeltetési magasság: 0...3000 m
Tűzállóság: 850°C (IEC 60695-2-1 szerint)
Lángállóság: V1 (UL 94 szerint)
Tanúsítványok és szabványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60335-1
Tanúsítványok: CCC, CSA, EAC, UL, KC, DNV-GL, LROS, UKCA
Csatlakozások
Erőátviteli csatlakozók: EverLink BTR csavaros csatlakozók, 1...35 mm² rugalmas vagy tömör kábelekhez
Vezérlő áramköri csatlakozók: Csavaros kapcsok, 1...4 mm² rugalmas vagy tömör kábelekhez
Meghúzási nyomaték: Vezérlő áramkör: 1,7 Nm, Erőátviteli kör: 5-8 Nm (kábel mérettől függően)
