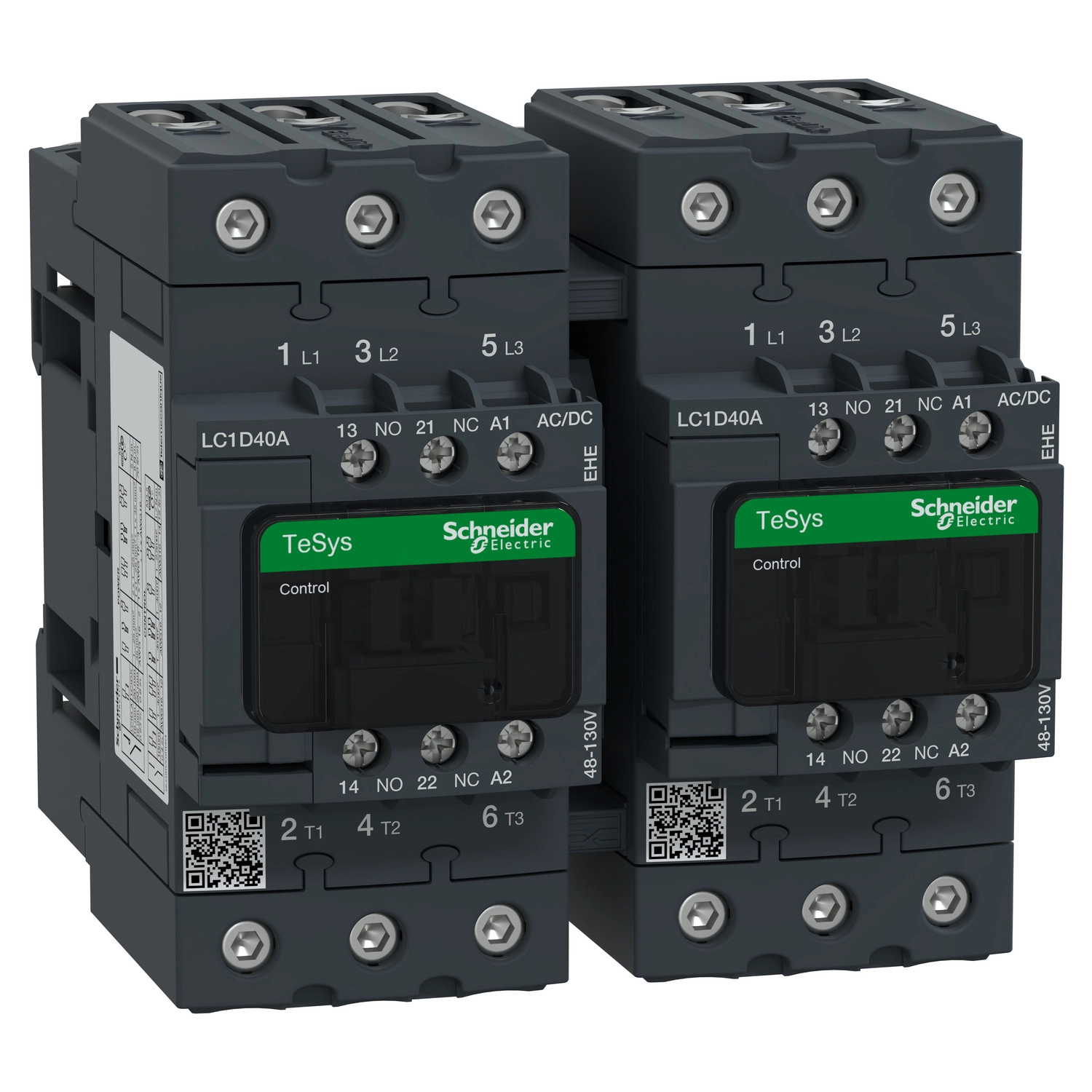

A Schneider Electric TeSys Deca Advanced LC2D40AEHE egy professzionális irányváltó kontaktor, amely a modern ipari motorvezérlési alkalmazások igényeire lett kifejlesztve. Ez a készülék kiváló választás 3-fázisú motorok irányváltó vezérlésére, ahol fontos a megbízhatóság és a hosszú élettartam.
A TeSys Deca Advanced sorozat részeként ez a kontaktor előszerelt irányváltó sínezéssel rendelkezik, ami megkönnyíti a telepítést és csökkenti a szerelési időt. A kontaktor 3 pólusú, 3 NO (záró) érintkezővel rendelkezik a teljesítmény áramkörben, valamint 1 NO + 1 NC segédérintkezővel a vezérlő áramkörhöz. A 48...130V AC/DC tekercs univerzális alkalmazhatóságot biztosít különböző vezérlőrendszerekben.
A műszaki paramétereit tekintve az LC2D40AEHE kimagasló teljesítményt nyújt. A készülék névleges üzemi árama 40A (AC-3 és AC-3e kategóriákban) illetve 60A (AC-1 kategóriában) 440V-os hálózaton. Motorvezérlési alkalmazásokban 11 kW (220-230V), 18,5 kW (380-400V), 22 kW (415-500V) és akár 30 kW (660-690V) teljesítményű motorok működtetésére alkalmas 50 Hz-es hálózaton. Amerikai szabvány szerint 1-fázisú motoroknál 3 HP (115V) vagy 5 HP (230/240V), míg 3-fázisú motoroknál 10 HP (200-240V), 30 HP (460/480V) és 30 HP (575/600V) teljesítményhatárokig használható 60 Hz-es rendszerekben. Az innovatív EverLink BTR csavaros csatlakozás technológia kiváló és tartós kapcsolatot biztosít, akár 1...35 mm² keresztmetszetű vezetékek esetén is.
A TeSys Deca Advanced LC2D40AEHE irányváltó kontaktor rendkívüli mechanikai és elektromos élettartammal rendelkezik: 6 millió kapcsolási ciklust garantál mechanikai terhelés esetén, illetve 2 millió ciklust AC-3 és AC-3e kategóriákban, valamint 0,7 millió ciklust AC-1 kategóriában. A beépített kétirányú csúcskorlátozó technológia védi a készüléket és a vezérlő áramköröket a túlfeszültség ellen. A készülék IP20-as védettséggel rendelkezik, és -40...+60°C közötti hőmérsékleten üzemeltethető (60...70°C között teljesítménycsökkentéssel). A robosztus kialakítás ellenáll a vibrációnak (nyitott állapotban 2G, zárt állapotban 4G) és a mechanikai ütéseknek (nyitott állapotban 10G, zárt állapotban 15G).
Az LC2D40AEHE számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 és IEC 60335-1 előírásainak. A termék rendelkezik CCC, CSA, EAC, UL, KC, DNV-GL, LROS és UKCA tanúsítványokkal, ami biztosítja a nemzetközi piacokon való alkalmazhatóságát. A kontaktor szürke (SE GREY 6) és zöld (SE GREEN 2) színkombinációban készül, méretei 122 x 119 x 120 mm, telepíthető sínre vagy lemezre.
Schneider Electric TeSys D - LC2D40AEHE - D irányváltó kontaktor GREEN - 3P 440V 40A 110VAC műszaki adatok
Általános információk
Termék neve: TeSys Deca Advanced
Termék vagy alkatrész típusa: Irányváltó kontaktor
Eszköz rövidneve: LC2D
Kivitel: Előszerelt irányváltó sínezessel
Alkalmazás
Kontaktor alkalmazási terület: Motorvezérlés, Ellenállásos terhelés
Felhasználási kategória: AC-1, AC-3, AC-3e
Műszaki specifikációk
Pólusok leírása: 3P
Teljesítmény pólus érintkező összetétel: 3 NO
Névleges üzemi feszültség: Teljesítmény áramkör: 690 V AC 25...400 Hz
Névleges üzemi áram: 60 A (< 60 °C) <= 440 V AC-1 teljesítmény áramkörhöz
40 A (< 60 °C) <= 440 V AC-3 teljesítmény áramkörhöz
40 A (< 60 °C) <= 440 V AC-3e teljesítmény áramkörhöz
Motor teljesítmény kW: 11 kW 220...230 V AC 50 Hz
18,5 kW 380...400 V AC 50 Hz
22 kW 415 V AC 50 Hz
22 kW 440 V AC 50 Hz
22 kW 500 V AC 50 Hz
30 kW 660...690 V AC 50 Hz
Motor teljesítmény HP (UL/CSA): 3 hp 115 V AC 60 Hz 1 fázisú motorokhoz
5 hp 230/240 V AC 60 Hz 1 fázisú motorokhoz
10 hp 200/208 V AC 60 Hz 3 fázisú motorokhoz
10 hp 230/240 V AC 60 Hz 3 fázisú motorokhoz
30 hp 460/480 V AC 60 Hz 3 fázisú motorokhoz
30 hp 575/600 V AC 60 Hz 3 fázisú motorokhoz
Vezérlő áramkör típusa: AC 50/60 Hz AC/DC elektronikus
DC AC/DC elektronikus
Vezérlő áramkör feszültsége: 48...130 V AC 50/60 Hz
48...130 V DC
Segédérintkező összetétele: 1 NO + 1 NC
Elektromos paraméterek
Névleges impulzus állóképesség: 6 kV IEC 60947 szerint
Túlfeszültség kategória: III
Konvencionális szabad levegő termikus áram: 10 A (60 °C) jelző áramkörhöz
60 A (60 °C) teljesítmény áramkörhöz
Irms névleges kapcsolási képesség: 140 A AC jelző áramkörhöz IEC 60947-5-1 szerint
250 A DC jelző áramkörhöz IEC 60947-5-1 szerint
800 A 440 V teljesítmény áramkörhöz IEC 60947 szerint
Névleges megszakítási képesség: 800 A 440 V teljesítmény áramkörhöz IEC 60947 szerint
Rövidzárlati withstand áram: 100 A - 1 s jelző áramkörhöz
120 A - 500 ms jelző áramkörhöz
140 A - 100 ms jelző áramkörhöz
320 A 40 °C - 10 s teljesítmény áramkörhöz
720 A 40 °C - 1 s teljesítmény áramkörhöz
72 A 40 °C - 10 min teljesítmény áramkörhöz
165 A 40 °C - 1 min teljesítmény áramkörhöz
Kapcsolódó biztosíték értékelés: 10 A gG jelző áramkörhöz IEC 60947-5-1 szerint
80 A gG <= 690 V 1-es koordinációs típus teljesítmény áramkörhöz
80 A gG <= 690 V 2-es koordinációs típus teljesítmény áramkörhöz
Átlagos impedancia: 1,5 mOhm - Ith 60 A 50 Hz teljesítmény áramkörhöz
Névleges szigetelési feszültség: Teljesítmény áramkör: 690 V IEC 60947-4-1 szerint
Jelző áramkör: 690 V IEC 60947-1 szerint
Elektromos élettartam: 2 millió ciklus 35 A AC-3 Ue <= 440 V
0,7 millió ciklus 60 A AC-1 Ue <= 440 V
2 millió ciklus 35 A AC-3e Ue <= 440 V
Teljesítmény disszipáció pólusonként: 2,4 W AC-3
5,4 W AC-1
2,4 W AC-3e
Fizikai jellemzők
Előlap: Fedéllel
Reteszelés típusa: Mechanikai
Szerelési támogatás: Sín, Lemez
Magasság: 122 mm
Szélesség: 119 mm
Mélység: 120 mm
Nettó tömeg: 2,154 kg
Szín: Szürke (SE GREY 6), Zöld (SE GREEN 2)
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap IEC 60529 szerint
Szennyezettségi fokozat: 3
Környezeti hőmérséklet működés közben: -40...60 °C
60...70 °C teljesítménycsökkentéssel
Környezeti hőmérséklet tároláskor: -60...80 °C
Működési magasság: 0...3000 m
Tűzállóság: 850 °C IEC 60695-2-1 szerint
Lángállóság: V1 UL 94 szerint
Mechanikai robusztusság: Rezgések kontaktor nyitva: 2 Gn, 5...300 Hz
Rezgések kontaktor zárva: 4 Gn, 5...300 Hz
Ütések kontaktor nyitva: 10 Gn 11 ms
Ütések kontaktor zárva: 15 Gn 11 ms
