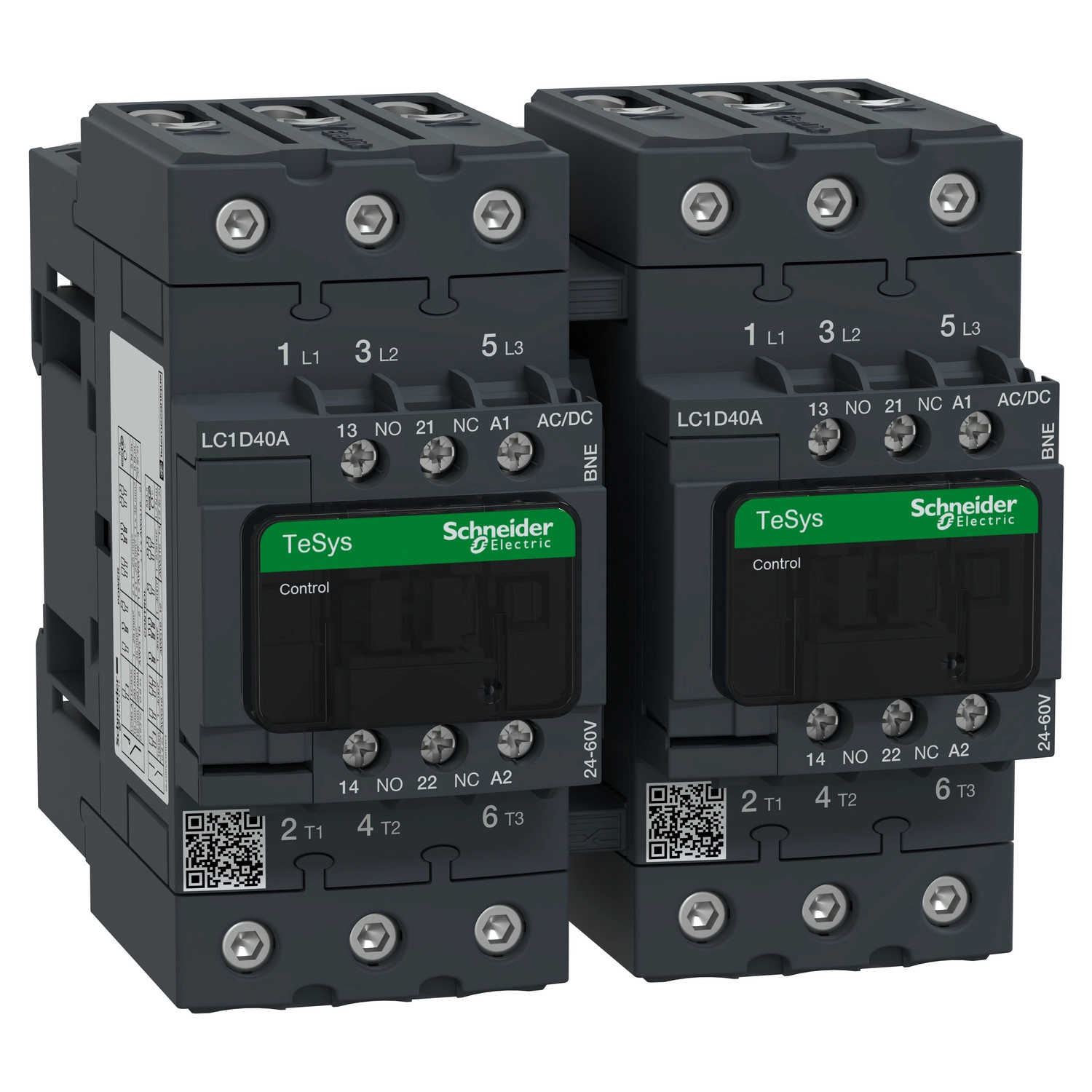

A Schneider Electric TeSys Deca Advanced LC2D40ABNE egy csúcsminőségű, irányváltó kontaktor, amely kiváló teljesítményt és megbízhatóságot kínál motor vezérlési alkalmazásokhoz. Ez a 3-pólusú modell (3NO) 440V-ig használható, 40A névleges áramerősséggel, és 24-60V AC/DC tekercsfeszültséggel rendelkezik, így rendkívül sokoldalúan alkalmazható különböző ipari környezetekben.
A TeSys Deca Advanced irányváltó kontaktor család előszerelt kivitelben érkezik, beépített irányváltó áramvezetősínnel, ami jelentősen csökkenti a telepítési időt és a szerelési hibák lehetőségét. Az EverLink BTR csavaros csatlakozók biztosítják a stabil és hosszú élettartamú elektromos kapcsolatot. Ez a technológia kifejezetten előnyös olyan környezetekben, ahol a vibráció vagy a hőmérséklet-ingadozás miatt a hagyományos csatlakozások meglazulhatnak. Az LC2D40ABNE típusú kontaktor AC-3 kategóriájú, ami elsősorban kalickamotor indítására, leállítására alkalmas, emellett AC-1 (ohmos terhelés) és AC-3e kategóriákra is minősített. Teljesítmény szempontjából széles skálát fed le: 11 kW (220-230V), 18,5 kW (380-400V), 22 kW (415-500V), és akár 30 kW (660-690V) teljesítményű motorok vezérlésére is alkalmas 50 Hz-es hálózaton.
Műszaki szempontból a készülék kiemelkedő tulajdonságokkal rendelkezik. A beépített kétirányú csúcskorlátozó tekercs-technológia védelmet nyújt a túlfeszültség ellen. A kontaktor rendkívüli mechanikai strapabírással bír: nyitott állapotban 2 Gn, zárt állapotban 4 Gn rezgésállóságot kínál 5-300 Hz tartományban, illetve ütésállósága nyitott állapotban 10 Gn, zárt állapotban 15 Gn 11 ms időtartamra. Az eszköz IP20-as védettséget biztosít az előlapi felületen, és -40°C és +60°C közötti hőmérsékleti tartományban üzemeltethető (60-70°C között teljesítménycsökkentéssel). A kontaktor kiegészítő érintkező összetétele 1NO + 1NC, amely mechanikusan kapcsolt, és tükör érintkezőként is működik az IEC 60947-4-1 szabványnak megfelelően. A jelző áramkör frekvenciája 25-400 Hz, minimális kapcsolási áramerőssége 5 mA, minimális kapcsolási feszültsége pedig 17 V. Az eszköz maximális működési sebessége 3600 ciklus/óra 60°C-on, mechanikai élettartama pedig 6 millió kapcsolási ciklus. A kontaktor villamos élettartama 2 millió ciklus 35A AC-3 és AC-3e esetén, valamint 0,7 millió ciklus 60A AC-1 esetén, 440V feszültség mellett. Az eszköz méretei: 122 mm magasság, 119 mm szélesség és 120 mm mélység, tömege pedig 2,154 kg. Színét tekintve szürke (SE GREY 6) és zöld (SE GREEN 2) kombinációja, amely a Schneider Electric vizuális márkaidentitásához illeszkedik.
Schneider Electric TeSys D - LC2D40ABNE - D irányváltó kontaktor GREEN - 3P 440V 40A 24VAC műszaki adatok
Általános műszaki adatok
Termék neve: TeSys Deca Advanced
Termék vagy komponens típusa: Irányváltó kontaktor
Eszköz rövid neve: LC2D
Kontaktor alkalmazás: Motor vezérlés, Rezisztív terhelés
Felhasználási kategória: AC-3, AC-1, AC-3e
Eszköz bemutatása: Előszerelt irányváltó áramvezetősínnel
Érintkezők és villamos jellemzők
Pólusok leírása: 3P
Erőátviteli pólus érintkező összetétel: 3 NO
Névleges üzemi feszültség [Ue]: Erőátviteli áramkör: 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]: 60 A (60 °C alatt) <= 440 V AC-1 erőátviteli áramkörre
40 A (60 °C alatt) <= 440 V AC-3 erőátviteli áramkörre
40 A (60 °C alatt) <= 440 V AC-3e erőátviteli áramkörre
Motorteljesítmény
Motorteljesítmény kW: 11 kW 220...230 V AC 50 Hz-en
18,5 kW 380...400 V AC 50 Hz-en
22 kW 415 V AC 50 Hz-en
22 kW 440 V AC 50 Hz-en
22 kW 500 V AC 50 Hz-en
30 kW 660...690 V AC 50 Hz-en
Motorteljesítmény HP (UL / CSA): 3 hp 115 V AC 60 Hz 1 fázisú motorokhoz
5 hp 230/240 V AC 60 Hz 1 fázisú motorokhoz
10 hp 200/208 V AC 60 Hz 3 fázisú motorokhoz
10 hp 230/240 V AC 60 Hz 3 fázisú motorokhoz
30 hp 460/480 V AC 60 Hz 3 fázisú motorokhoz
30 hp 575/600 V AC 60 Hz 3 fázisú motorokhoz
Vezérlő áramkör
Vezérlőáramkör típusa: AC 50/60 Hz AC/DC elektronikus, DC AC/DC elektronikus
Vezérlőáramkör feszültsége [Uc]: 24...60 V AC 50/60 Hz, 24...60 V DC
Segédérintkező összetétele: 1 NO + 1 NC
Műszaki jellemzők
Névleges impulzus állóképesség [Uimp]: 6 kV az IEC 60947 szerint
Túlfeszültség kategória: III
Konvencionális szabad levegőben mért termikus áram [Ith]: 10 A (60 °C-on) jelzőáramkörhöz
60 A (60 °C-on) erőátviteli áramkörhöz
Irms névleges bekapcsolási képesség: 140 A AC jelzőáramkörhöz az IEC 60947-5-1 szerint
250 A DC jelzőáramkörhöz az IEC 60947-5-1 szerint
800 A 440 V-on erőátviteli áramkörhöz az IEC 60947 szerint
Névleges megszakítási képesség: 800 A 440 V-on erőátviteli áramkörhöz az IEC 60947 szerint
Működési jellemzők
Működési idő: 55...65 ms zárás, 20...120 ms nyitás (dátumkód >= 17221), 20...80 ms nyitás (dátumkód >= 18011)
Mechanikai élettartam: 6 millió ciklus
Maximális működési gyakoriság: 3600 ciklus/óra 60 °C-on
Méretek és szerelés
Magasság: 122 mm
Szélesség: 119 mm
Mélység: 120 mm
Rögzítési támasz: Sín, Lemez
Környezeti feltételek
IP védettségi fokozat: IP20 előlapi felület az IEC 60529 szerint
Környezeti levegő hőmérséklet működés közben: -40...60 °C, 60...70 °C teljesítménycsökkentéssel
Környezeti levegő hőmérséklet tároláskor: -60...80 °C
Üzemeltetési magasság: 0...3000 m
Mechanikai robusztusság: Rezgések kontaktor nyitva: 2 Gn, 5...300 Hz, Rezgések kontaktor zárva: 4 Gn, 5...300 Hz
Ütések kontaktor nyitva: 10 Gn 11 ms-ig, Ütések kontaktor zárva: 15 Gn 11 ms-ig
