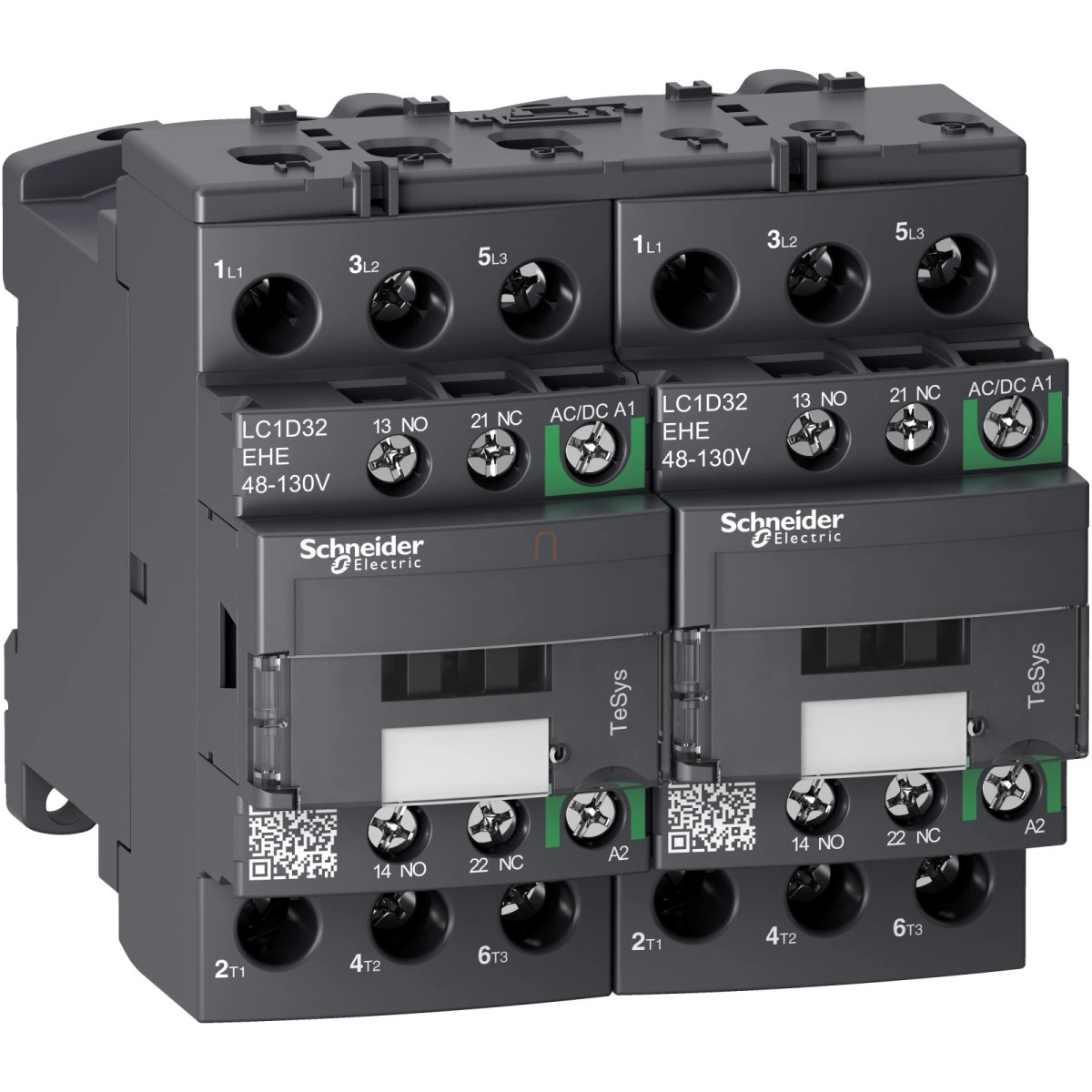

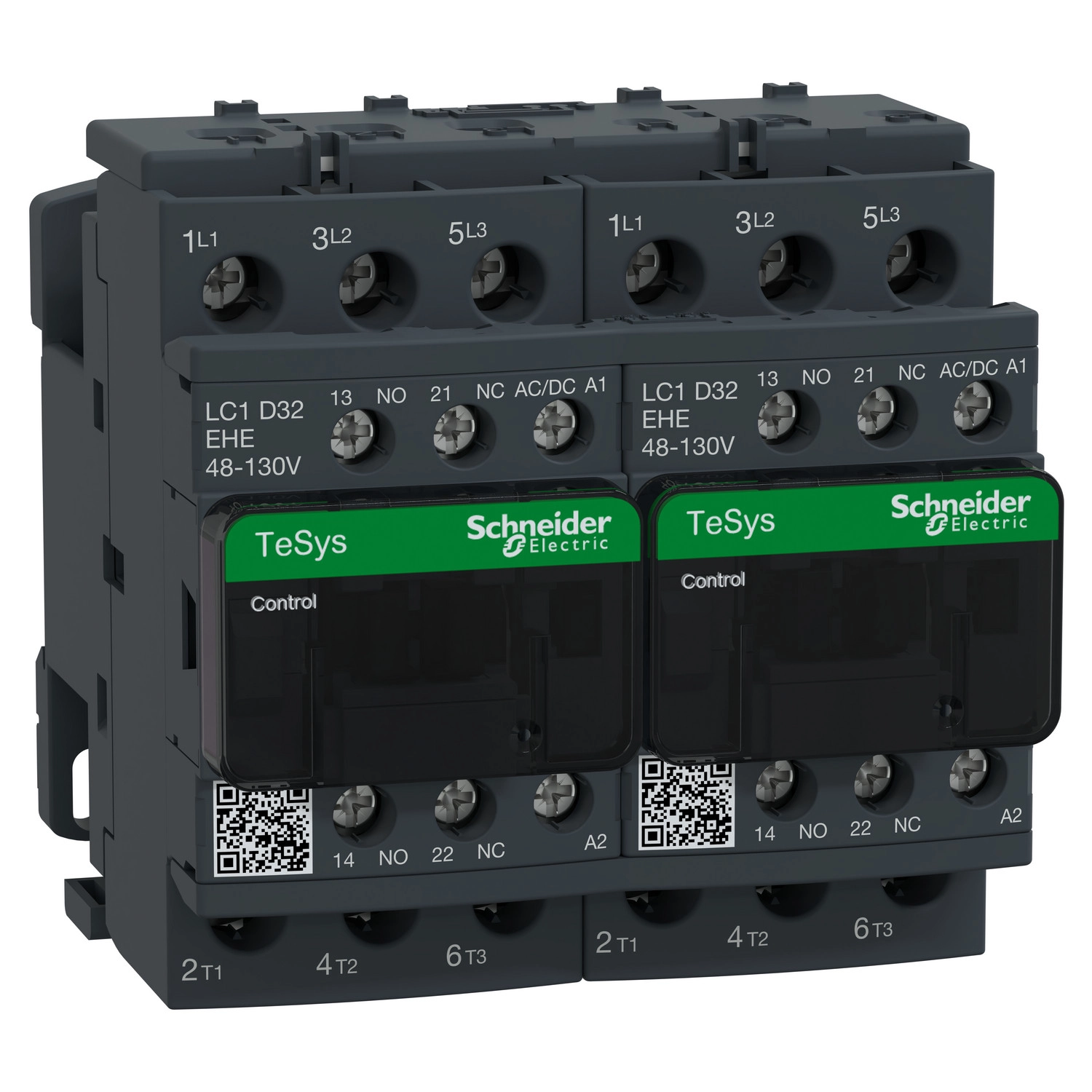

A Schneider Electric TeSys Deca Advanced LC2D32EHE egy professzionális irányváltó kontaktor, amely kiemelkedő teljesítményt és megbízhatóságot kínál ipari alkalmazások számára. Ez a 3P(3NO) kialakítású kontaktor előre összeszerelt kivitelben érkezik, beépített irányváltó sínnel, így azonnal beépíthető a vezérlőrendszerekbe.
A termék különleges kialakítása lehetővé teszi a hatékony motorvezérlést AC-3 és AC-1 felhasználási kategóriákban. Alkalmas 32A névleges üzemi áramerősség kezelésére AC-3/AC-3e üzemmódban és 50A áramerősség kezelésére AC-1 módban, 440V-ig terjedő feszültségtartományban. Teljesítménye különösen kiemelkedő: 220-230V AC hálózaton 7,5 kW, míg 380-400V AC hálózaton 15 kW teljesítményű motorok működtetésére képes. A kontaktor ugyancsak alkalmazható nagyobb teljesítményekhez is: 440V AC-nál 15 kW, 500V AC-nál és 660-690V AC-nál 18,5 kW. Az UL/CSA szabvány szerint az LC2D32EHE különböző teljesítményű motorokhoz használható, 1 fázisú motoroknál 115V AC esetén 2 lóerő, 230/240V AC esetén 5 lóerő teljesítményig, míg 3 fázisú motoroknál 200/208V AC és 230/240V AC esetén 10 lóerő, 460/480V AC esetén 20 lóerő, 575/600V AC esetén pedig 25 lóerő teljesítményig.
A TeSys Deca Advanced LC2D32EHE termék különleges vezérlőköri kialakítása jelentősen növeli a rugalmasságot, mivel 48-130V AC/DC tartományban működő tekercse alkalmassá teszi változatos vezérlési környezetekben történő felhasználásra. A tekercs technológiája beépített kétirányú csúcskorlátozással rendelkezik, ami védelmet nyújt a feszültségingadozások ellen. Az elektronikus AC/DC tekercs jelentősen csökkenti az energiafogyasztást: míg a bekapcsolási teljesítményfelvétel 25 VA (50/60 Hz), addig a tartó teljesítményfelvétel mindössze 1,3 VA. Ez a technológia hozzájárul az eszköz hosszú élettartamához és az energiamegtakarításhoz.
A kontaktor mechanikus élettartama kiemelkedő, 15 millió kapcsolási ciklust biztosít, elektromos élettartama pedig 2,1 millió ciklus 29A AC-3 üzemmódban és 0,9 millió ciklus 50A AC-1 üzemmódban. A biztonság szempontjából fontos, hogy a termék B10d értéke 1369863 ciklus névleges terhelésnél, és 20 millió ciklus mechanikus terhelésnél, az EN/ISO 13849-1 szabvány szerint. Ez a kontaktor IP20 védettséggel rendelkezik az előlapon, és -40°C és +60°C közötti hőmérséklettartományban működtethető, 60-70°C között pedig teljesítménycsökkentéssel.
A TeSys Deca Advanced LC2D32EHE kompakt méretekkel rendelkezik: 85 mm magas, 90 mm széles és 92 mm mély, így könnyen beépíthető különböző vezérlőszekrényekbe. Többféle szerelési lehetőséget kínál: sínre vagy lemezre is szerelhető. A termék szürke (SE GREY 6) és zöld (SE GREEN 2) színű elemekből áll, amely a Schneider Electric karakteres megjelenését biztosítja. Az LC2D32EHE számos nemzetközi tanúsítvánnyal rendelkezik, köztük CCC, CSA, EAC, UL, KC, DNV-GL, LROS és UKCA, biztosítva a globális szabványoknak való megfelelést.
Schneider Electric TeSys D - LC2D32EHE - D irányváltó kontaktor GREEN - 3P 440V 32A 110VAC műszaki adatok
Általános tulajdonságok
Terméknév: TeSys Deca Advanced
Termék típusa: Irányváltó kontaktor
Eszköz rövid neve: LC2D
Kontaktor alkalmazás: Motorvezérlés, Ellenállásos terhelés
Felhasználási kategória: AC-3, AC-1
Eszköz jellemzői: Előre összeszerelt irányváltó sínnel
Villamos jellemzők
Pólusok leírása: 3P
Teljesítmény pólusok kontaktus összetétele: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítménykör: <= 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]: 32 A (< 60 °C-nál) <= 440 V AC AC-3 teljesítménykörre
Névleges üzemi áram [Ie]: 50 A (< 60 °C-nál) <= 440 V AC AC-1 teljesítménykörre
Névleges üzemi áram [Ie]: 32 A (< 60 °C-nál) <= 440 V AC AC-3e teljesítménykörre
Motorteljesítmény
Motorteljesítmény kW: 7.5 kW 220...230 V AC 50 Hz esetén
Motorteljesítmény kW: 15 kW 380...400 V AC 50 Hz esetén
Motorteljesítmény kW: 15 kW 415 V AC 50 Hz esetén
Motorteljesítmény kW: 15 kW 440 V AC 50 Hz esetén
Motorteljesítmény kW: 18.5 kW 500 V AC 50 Hz esetén
Motorteljesítmény kW: 18.5 kW 660...690 V AC 50 Hz esetén
Motorteljesítmény HP (UL / CSA)
1 fázisú motorok: 2 hp 115 V AC 60 Hz esetén
1 fázisú motorok: 5 hp 230/240 V AC 60 Hz esetén
3 fázisú motorok: 10 hp 200/208 V AC 60 Hz esetén
3 fázisú motorok: 10 hp 230/240 V AC 60 Hz esetén
3 fázisú motorok: 20 hp 460/480 V AC 60 Hz esetén
3 fázisú motorok: 25 hp 575/600 V AC 60 Hz esetén
Vezérlőkör
Vezérlőkör típusa: AC 50/60 Hz AC/DC elektronikus
Vezérlőkör típusa: DC AC/DC elektronikus
Vezérlőkör feszültség [Uc]: 48...130 V AC 50/60 Hz
Vezérlőkör feszültség [Uc]: 48...130 V DC
Segédkontaktus összetétele: 1 NO + 1 NC
Méretek és fizikai jellemzők
Magasság: 85 mm
Szélesség: 90 mm
Mélység: 92 mm
Nettó súly: 0.923 kg
Szín: Szürke (SE GREY 6), Zöld (SE GREEN 2)
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap, IEC 60529 szerint
Üzemi környezeti hőmérséklet: -40...60 °C
Üzemi környezeti hőmérséklet: 60...70 °C teljesítménycsökkentéssel
Tárolási környezeti hőmérséklet: -60...80 °C
Üzemi magasság: 0...3000 m
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60335-1
Terméktanúsítványok: CCC, CSA, EAC, UL, KC, DNV-GL, LROS, UKCA
