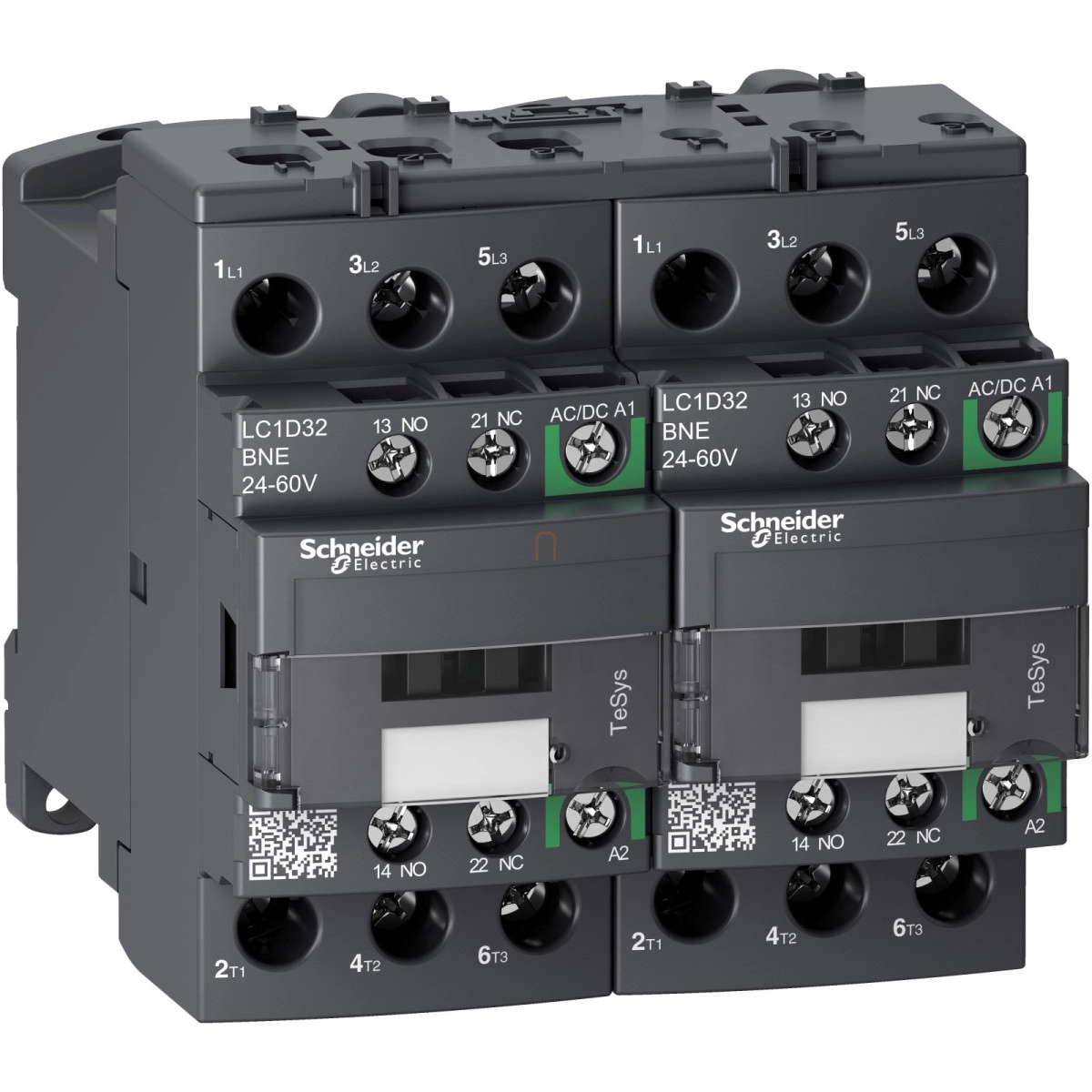

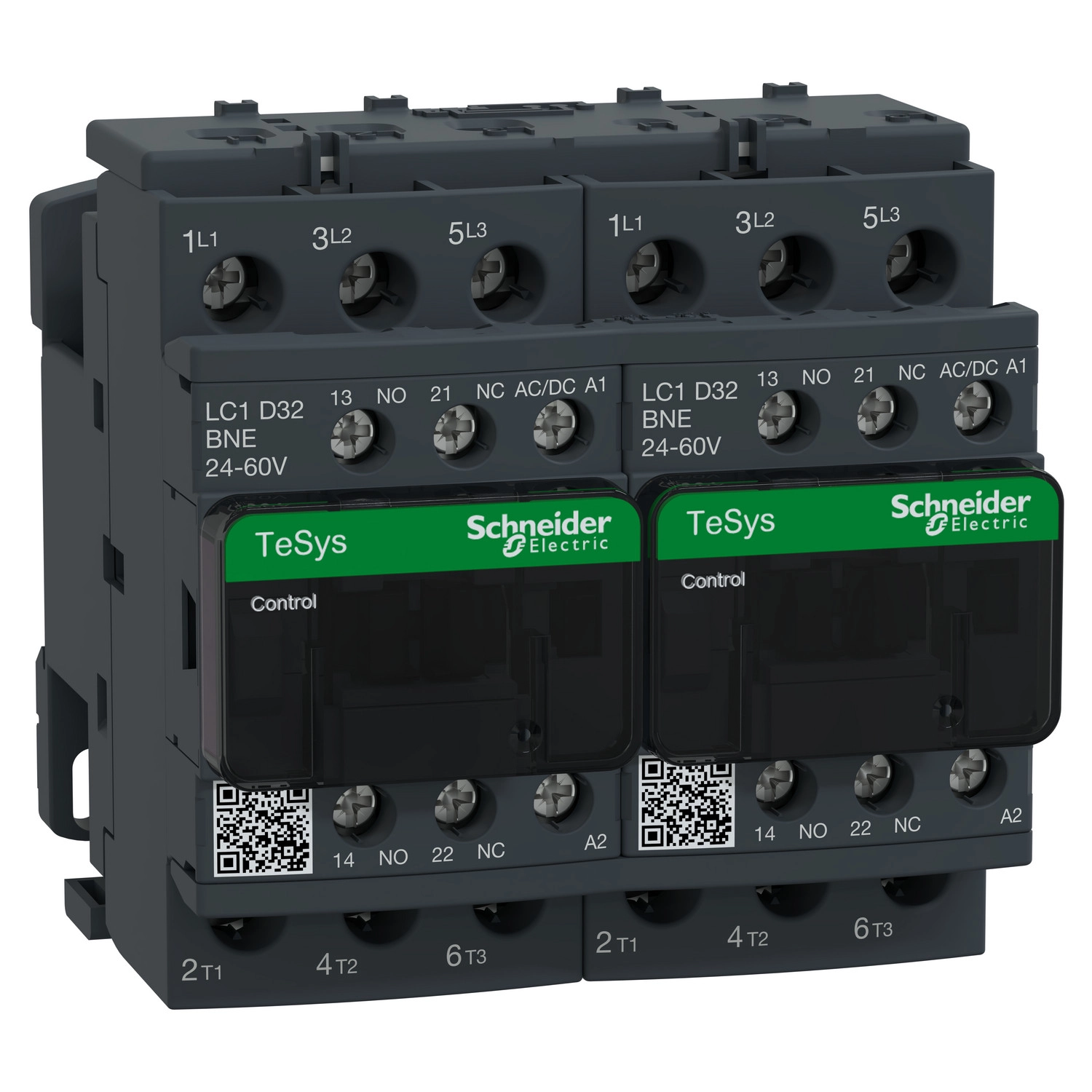

A Schneider Electric TeSys Deca Advanced LC2D32BNE egy kiváló minőségű, 3 pólusú irányváltó kontaktor, amely különösen motorok vezérlésére és ohmos terhelések kapcsolására lett kifejlesztve. Ez a kontaktor előszerelt megoldást kínál a teljesítmény áramkörök megfordításához, ami jelentősen csökkenti a telepítési időt és költséget. A termék 24-60V AC/DC vezérlőfeszültséggel működik, és csavarkötésű kapcsokkal rendelkezik a biztonságos és stabil csatlakoztatás érdekében.
A TeSys Deca Advanced LC2D32BNE fő jellemzői közé tartozik a 3 NO érintkezős teljesítmény pólus konfigurációja, amely AC-1 és AC-3 felhasználási kategóriákban alkalmazható. Névleges üzemi áramerőssége 32A (60°C alatt) AC-3 és AC-3e alkalmazásnál 440V-on, míg AC-1 kategóriában 50A (60°C alatt) 440V-on. A kontaktor különböző teljesítményű motorok vezérléséhez használható: 7,5 kW 220-230V AC, 15 kW 380-400V AC, 415V AC és 440V AC, valamint 18,5 kW 500V AC és 660-690V AC feszültségen, 50 Hz-es hálózaton. Az LC2D32BNE amerikai rendszerben 2 LE 115V AC, 5 LE 230/240V AC egyfázisú motorokhoz, illetve 10 LE 200/208V AC és 230/240V AC, 20 LE 460/480V AC, valamint 25 LE 575/600V AC háromfázisú motorokhoz használható.
A TeSys Deca Advanced LC2D32BNE vezérlőáramköre 24-60V AC 50/60 Hz vagy 24-60V DC feszültséggel működtethető. A kontaktor 1 NO + 1 NC segédérintkezővel rendelkezik a visszajelzéshez és vezérléshez. A termék 6 kV-os impulzusállósággal rendelkezik az IEC 60947 szabványnak megfelelően, túlfeszültségi kategóriája III. Hagyományos szabad levegőben mért termikus áramerőssége 10A (60°C-on) a jelzőáramkörnél, illetve 50A (60°C-on) a teljesítmény áramkörnél. Az Irms névleges bekapcsolási képessége a jelzőáramkörnél 140A AC és 250A DC, míg a teljesítmény áramkörnél 550A 440V-on. A termék beépített kétirányú csúcskorlátozó tekercs technológiával rendelkezik, ami a kapcsolási túlfeszültségek ellen nyújt védelmet. Ez a fejlett elektronikus vezérlőáramkör minimális teljesítményfogyasztást biztosít: 15 VA bekapcsolási teljesítmény mellett mindössze 0,9 VA tartóteljesítményt igényel 50/60 Hz-en, ami jelentős energiamegtakarítást eredményez hosszú távú üzemeltetésnél.
A készülék széleskörű üzemeltetési környezetben alkalmazható: -40...60°C normál üzemi hőmérséklet, valamint 60...70°C között teljesítménycsökkentéssel. Tárolási hőmérséklete -60...80°C. A kontaktor IP20-as védettségű a homlokfelületen, és megfelel az IACS E10 és IEC 60947-1 Annex Q D kategória szerinti klimatikus követelményeknek. Szennyezettségi foka 3, működési magassága 0-3000m. Mechanikai robusztussága kiemelkedő: nyitott állapotban 2 Gn, zárt állapotban 4 Gn rezgésállóság 5-300 Hz tartományban. Ütésállósága zárt állapotban 15 Gn 11 ms-ig, nyitott állapotban 8 Gn 11 ms-ig. A termék méretei: 85 mm magasság, 90 mm szélesség, 92 mm mélység. Ezek a paraméterek optimális beépíthetőséget biztosítanak kompakt kapcsolószekrényekbe is. Az LC2D32BNE megfelelő számos nemzetközi szabványnak, mint például az EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 és IEC 60335-1.
Schneider Electric TeSys D - LC2D32BNE - D irányváltó kontaktor GREEN - 3P 440V 25A 24VAC műszaki adatok
Főbb jellemzők
Termék neve: TeSys Deca Advanced
Termék típusa: Irányváltó kontaktor
Rövid típusjelölés: LC2D
Kontaktor alkalmazás: Motorvezérlés, Ohmos terhelés
Felhasználási kategória: AC-1, AC-3
Kivitel: Előszerelt irányváltó áramvezető sínnel
Műszaki specifikációk
Pólusok leírása: 3P
Teljesítmény pólus érintkezők: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: <= 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]: 32 A (60°C alatt) <= 440 V AC AC-3 teljesítmény áramkörhöz
Névleges üzemi áram [Ie]: 50 A (60°C alatt) <= 440 V AC AC-1 teljesítmény áramkörhöz
Névleges üzemi áram [Ie]: 32 A (60°C alatt) <= 440 V AC AC-3e teljesítmény áramkörhöz
Motor teljesítmény
Motorteljesítmény kW: 7,5 kW 220...230 V AC 50 Hz
Motorteljesítmény kW: 15 kW 380...400 V AC 50 Hz
Motorteljesítmény kW: 15 kW 415 V AC 50 Hz
Motorteljesítmény kW: 15 kW 440 V AC 50 Hz
Motorteljesítmény kW: 18,5 kW 500 V AC 50 Hz
Motorteljesítmény kW: 18,5 kW 660...690 V AC 50 Hz
Vezérlőáramköri jellemzők
Vezérlőáramkör típusa: AC 50/60 Hz AC/DC elektronikus
Vezérlőáramkör típusa: DC AC/DC elektronikus
Vezérlőáramkör feszültség [Uc]: 24...60 V AC 50/60 Hz
Vezérlőáramkör feszültség [Uc]: 24...60 V DC
Segédérintkező összetétel: 1 NO + 1 NC
Méretek és környezeti adatok
Magasság: 85 mm
Szélesség: 90 mm
Mélység: 92 mm
Nettó tömeg: 0,923 kg
Üzemi hőmérséklet: -40...60 °C
Üzemi hőmérséklet teljesítménycsökkentéssel: 60...70 °C
Tárolási hőmérséklet: -60...80 °C
Működési magasság: 0...3000 m
IP védettségi fokozat: IP20 elülső oldal az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60335-1
Termék tanúsítványok: CCC, CSA, EAC, UL, KC, DNV-GL, LROS (Lloyds register of shipping), UKCA
