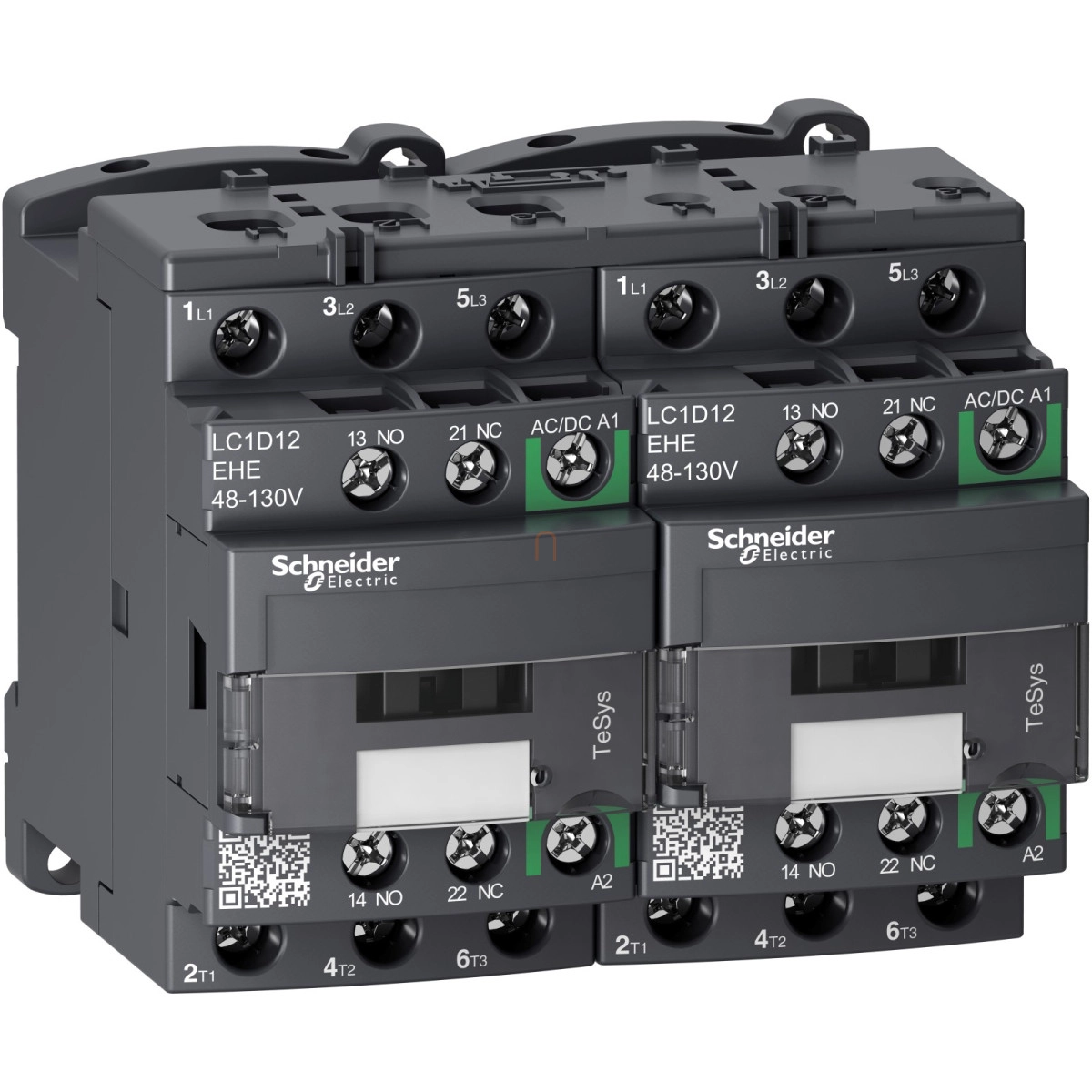

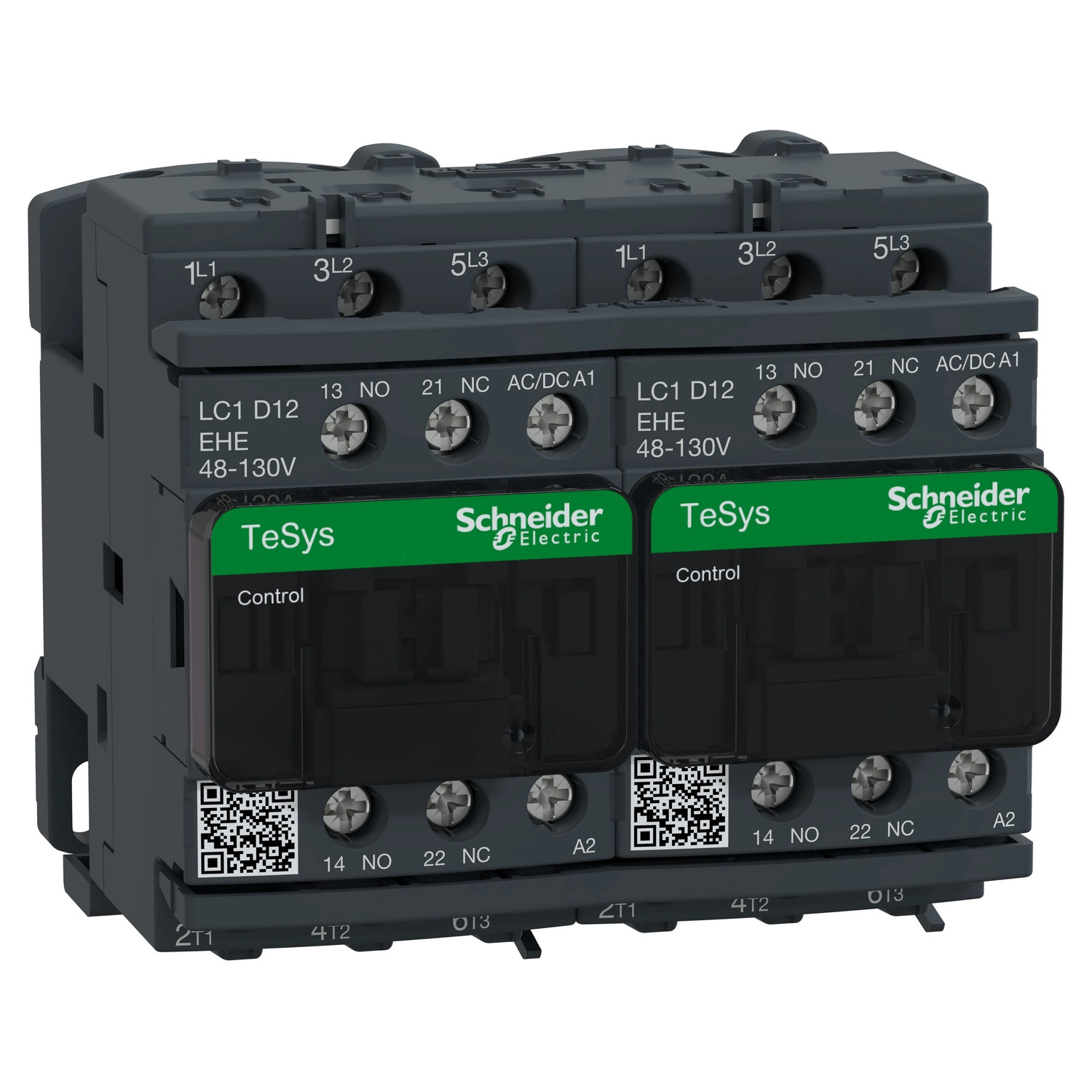

A Schneider Electric TeSys Deca Advanced LC2D12EHE irányváltó kontaktor egy kiváló minőségű, megbízható vezérléstechnikai eszköz, amely ideális választás különféle ipari és épületgépészeti alkalmazásokhoz. Ez a korszerű, 3P(3NO) kontaktor előszerelt irányváltó sínnel rendelkezik, így azonnal beépíthető és használható.
A TeSys Deca Advanced sorozat ezen tagja kimagasló teljesítményt nyújt ellenállás terhelések és motorvezérlés esetén egyaránt. Az LC2D12EHE modell AC-3, AC-1 és AC-3e felhasználási kategóriákban alkalmazható, maximálisan 440V feszültségig és 12A áramerősségig. Különösen ajánlott motorvezérlési alkalmazásokhoz, ahol a kompakt méret és a megbízható működés alapvető követelmény. A kontaktor 3kW-os motorokat képes kapcsolni 220-230V AC hálózaton, illetve 5,5kW-os motorokat 380-440V AC tartományban. A csatlakoztatható motorteljesítmény a feszültségtől függően egészen 7,5kW-ig terjed 500-690V hálózaton.
A vezérlőkör elektronikus kialakítású, 48-130V AC/DC tekerccsel rendelkezik, ami rendkívüli rugalmasságot biztosít a telepítés során. A beépített kétirányú csúcskorlátozás védi a tekercset a feszültségcsúcsoktól, növelve ezzel az eszköz élettartamát. A kontaktor működési hőmérséklettartománya kivételesen széles: -40°C és 60°C között üzemelhet teljes terheléssel, míg 60-70°C között csökkentett terheléssel használható. A szélsőséges körülmények közötti alkalmazásokhoz a készülék kiváló mechanikai ellenállóképességgel rendelkezik, nyitott állapotban 2G, zárt állapotban 4G rezgésállósággal bír 5-300Hz tartományban.
A TeSys Deca Advanced LC2D12EHE villamos élettartama lenyűgöző: AC-3 és AC-3e üzemmódban 2,3 millió kapcsolási ciklus, AC-1 üzemmódban 0,8 millió ciklus érhető el. A mechanikai élettartam 15 millió ciklusra tehető, ami kimagasló értéknek számít ebben a termékkategóriában. Az eszköz IP20-as védettséggel rendelkezik a frontoldalon az IEC 60529 szabványnak megfelelően. A készülékház szürke (SE GREY 6) és zöld (SE GREEN 2) színkombinációval készül.
A telepítést megkönnyíti, hogy a kontaktor mind sínes, mind pedig lapos felületre szerelhető. A készülék csavaros kapcsokkal rendelkezik, amelyek 1-4mm² keresztmetszetű vezetékek fogadására alkalmasak mind a főáramkörben, mind a vezérlőkörben. A kapcsok meghúzási nyomatéka 1,7Nm, ami biztosítja a stabil elektromos kapcsolatot. A kontaktor kompakt méretekkel rendelkezik: 77mm magas, 90mm széles és 86mm mély, így helytakarékos megoldást jelent a kapcsolószekrényben.
Az LC2D12EHE modell széles körű tanúsítványokkal rendelkezik, többek között CCC, CSA, EAC, UL, KC, DNV-GL, LROS és UKCA megfelelőséggel, így gyakorlatilag bármilyen piacra történő telepítésre alkalmas. A kontaktor teljes mértékben megfelel a vonatkozó nemzetközi szabványoknak, köztük az EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 és IEC 60335-1 előírásoknak.
Schneider Electric TeSys D - LC2D12EHE - D irányváltó kontaktor GREEN - 3P 440V 12A 110VAC műszaki adatok
Általános jellemzők
Termék neve: TeSys Deca Advanced
Termék vagy alkatrész típusa: Irányváltó kontaktor
Eszköz rövid neve: LC2D
Kontaktor alkalmazás: Ellenállás terhelés, Motorvezérlés
Felhasználási kategória: AC-3, AC-1, AC-3e
Eszköz kivitele: Előszerelt irányváltó sínelemmel
Elektromos jellemzők
Pólusok leírása: 3P
Teljesítménypólus érintkező összetétele: 3 NO
[Ue] névleges üzemi feszültség: Teljesítményáramkör: <= 690 V AC 25...400 Hz
[Ie] névleges üzemi áram: 25 A (at <60 °C) <= 440 V AC AC-1 teljesítményáramkörnél
[Ie] névleges üzemi áram: 12 A (at <60 °C) <= 440 V AC AC-3 teljesítményáramkörnél
[Ie] névleges üzemi áram: 12 A (at <60 °C) <= 440 V AC AC-3e teljesítményáramkörnél
Motor teljesítmény kW: 3 kW 220...230 V AC 50 Hz
Motor teljesítmény kW: 5.5 kW 380...400 V AC 50 Hz
Motor teljesítmény kW: 5.5 kW 415 V AC 50 Hz
Motor teljesítmény kW: 5.5 kW 440 V AC 50 Hz
Motor teljesítmény kW: 7.5 kW 500 V AC 50 Hz
Motor teljesítmény kW: 7.5 kW 660...690 V AC 50 Hz
Motor teljesítmény LE (UL/CSA): 0.5 LE 115 V AC 60 Hz 1 fázisú motorokhoz
Motor teljesítmény LE (UL/CSA): 2 LE 230/240 V AC 60 Hz 1 fázisú motorokhoz
Motor teljesítmény LE (UL/CSA): 3 LE 200/208 V AC 60 Hz 3 fázisú motorokhoz
Motor teljesítmény LE (UL/CSA): 3 LE 230/240 V AC 60 Hz 3 fázisú motorokhoz
Motor teljesítmény LE (UL/CSA): 7.5 LE 460/480 V AC 60 Hz 3 fázisú motorokhoz
Motor teljesítmény LE (UL/CSA): 10 LE 575/600 V AC 60 Hz 3 fázisú motorokhoz
Vezérlőáramkör típusa: AC 50/60 Hz AC/DC elektronikus, DC AC/DC elektronikus
[Uc] vezérlőáramkör feszültsége: 48...130 V AC 50/60 Hz, 48...130 V DC
Segédérintkező összetétele: 1 NO + 1 NC
Műszaki jellemzők
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947 szerint
Túlfeszültségi kategória: III
[Ith] hagyományos szabad levegőn mért termikus áram: 10 A (60 °C-nál) jelzőáramkörnél, 25 A (60 °C-nál) teljesítményáramkörnél
Irms névleges bekapcsolóképesség: 250 A 440 V-nál teljesítményáramkörnél az IEC 60947 szerint
Névleges megszakítóképesség: 250 A 440 V-nál teljesítményáramkörnél az IEC 60947 szerint
[Icw] névleges rövid idejű áramtűrés: 105 A 40 °C - 10 s teljesítményáramkörnél
[Icw] névleges rövid idejű áramtűrés: 210 A 40 °C - 1 s teljesítményáramkörnél
[Icw] névleges rövid idejű áramtűrés: 30 A 40 °C - 10 min teljesítményáramkörnél
[Icw] névleges rövid idejű áramtűrés: 61 A 40 °C - 1 min teljesítményáramkörnél
Átlagos impedancia: 2.5 mOhm - Ith 25 A 50 Hz teljesítményáramkörnél
[Ui] névleges szigetelési feszültség: Teljesítményáramkör: 690 V az IEC 60947-4-1 szerint
Elektromos élettartam: 2.3 Mciklus 11 A AC-3 Ue <= 440 V esetén
Elektromos élettartam: 0.8 Mciklus 25 A AC-1 Ue <= 440 V esetén
Elektromos élettartam: 2.3 Mciklus 11 A AC-3e Ue <= 440 V esetén
Teljesítmény disszipáció pólusonként: 1.56 W AC-1, 0.36 W AC-3, 0.36 W AC-3e
Működési jellemzők
Tekercs technológia: Beépített kétirányú csúcskorlátozás
Vezérlőáramkör feszültség határok: <= 0.1 Uc (-40...70 °C): leesés AC/DC
Vezérlőáramkör feszültség határok: 0.85...1.1 Uc (-40...60 °C): üzemi AC/DC
Vezérlőáramkör feszültség határok: 1...1.1 Uc (60...70 °C): üzemi AC/DC
Bekapcsolási teljesítmény VA-ben: 25 VA 50/60 Hz (20 °C-nál)
Tartó teljesítményfelvétel VA-ben: 1.3 VA (20 °C-nál) 50/60 Hz
Tartó teljesítményfelvétel W-ban: 0.8 W 20 °C-nál
Működési idő: 45...55 ms zárás, 20...90 ms nyitás
Mechanikai élettartam: 15 Mciklus
Maximális működési sebesség: 3600 kapcs/óra 60 °C
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap az IEC 60529 szerint
Szennyezettségi fok: 3
Környezeti levegő hőmérséklete üzemelés során: -40...60 °C, 60...70 °C teljesítménycsökkentéssel
Környezeti levegő hőmérséklete tárolás során: -60...80 °C
Üzemeltetési magasság: 0...3000 m
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Láng retardancia: V1 az UL 94 szerint
Mechanikai jellemzők
Magasság: 77 mm
Szélesség: 90 mm
Mélység: 86 mm
Nettó tömeg: 0.793 kg
Szín: Szürke (SE GREY 6), Zöld (SE GREEN 2)
Tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60335-1
Terméktanúsítványok: CCC, CSA, EAC, UL, KC, DNV-GL, LROS (Lloyds register of shipping), UKCA
