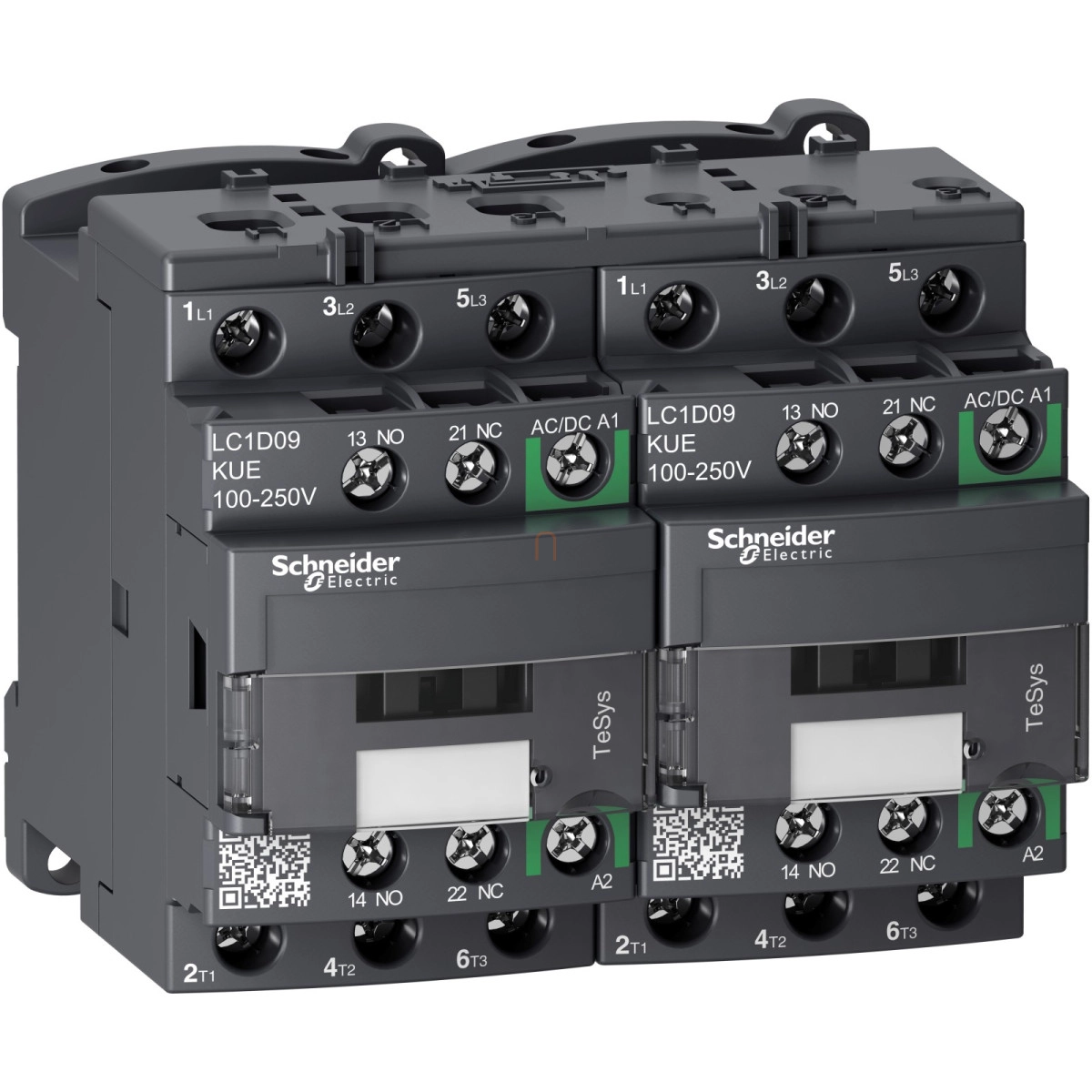

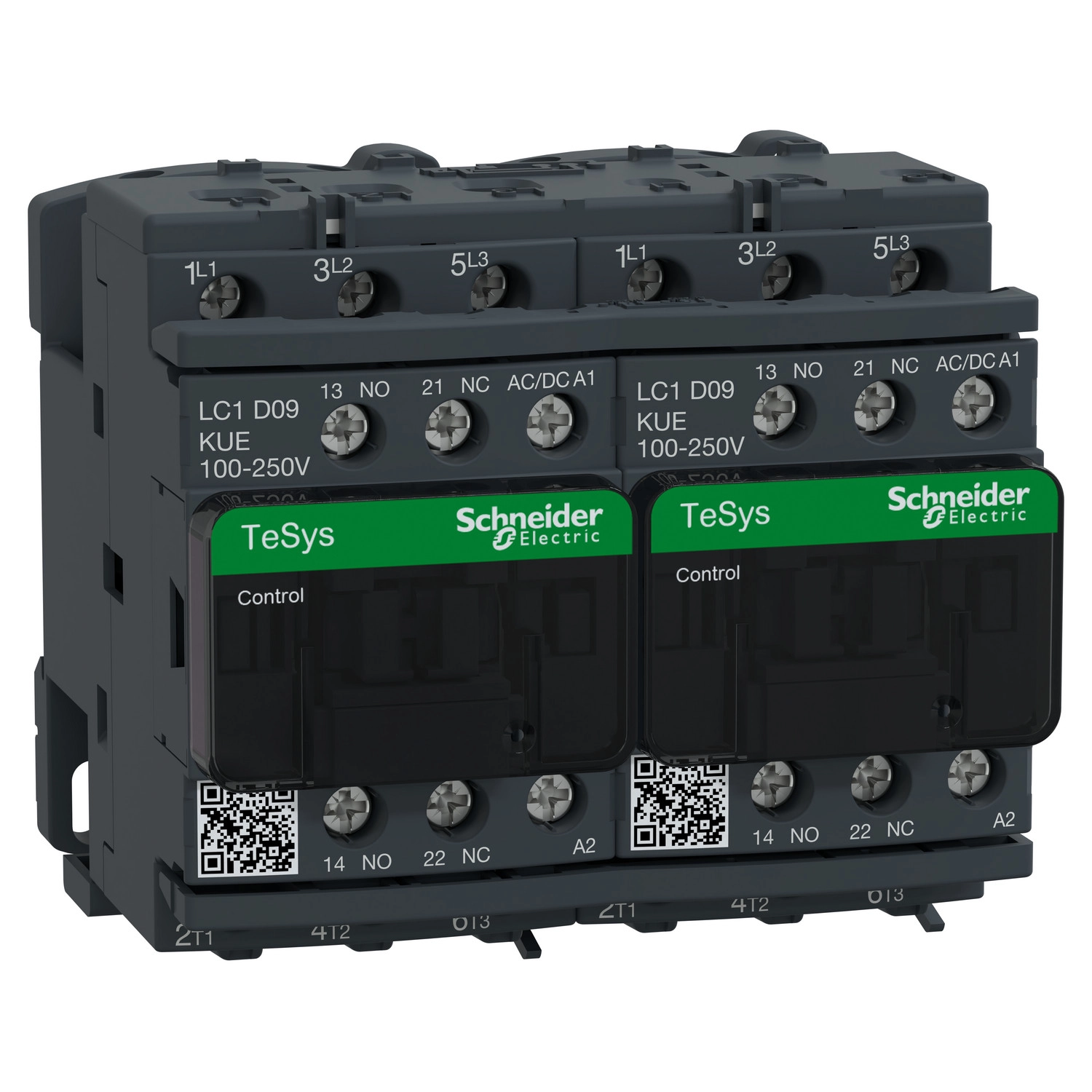

A Schneider Electric TeSys Deca Advanced LC2D09KUE egy rendkívül hatékony irányváltó kontaktor, amely kifejezetten motoros alkalmazások vezérléséhez lett tervezve. Ez a 3 pólusú (3NO) eszköz előszerelt irányváltó sínnel rendelkezik, ami megkönnyíti a telepítést és csökkenti a szerelési időt. A kontaktor 9A névleges üzemi árammal működik AC-3 és AC-3e kategóriában, valamint akár 25A-es terhelést is kezelhet AC-1 alkalmazásokban, mindezt 440V-os üzemi feszültség mellett.
A TeSys Deca Advanced LC2D09KUE kiváló választás különböző motorteljesítményekhez: 2,2 kW (220-230V), 4 kW (380-400V, 415V, 440V) és 5,5 kW (500V, 660-690V) motorokhoz 50 Hz-en. Az észak-amerikai piacokon is kiválóan alkalmazható, ahol a lóerő teljesítmények széles skáláját támogatja az egyfázisú és háromfázisú motoroknál egyaránt. A vezérlőáramkör 100-250V AC/DC tartományban működik, ami rendkívüli rugalmasságot biztosít különböző vezérlési környezetekben.
A kontaktor kiemelkedő műszaki paraméterei közé tartozik a beépített kétirányú csúcskorlátozás a tekercs technológiájában, a mechanikai reteszelés lehetősége, valamint az 1NO + 1NC segédérintkező konfiguráció. Az eszköz IP20-as védettséggel rendelkezik a frontoldalon, és kiváló klimatikus ellenállást mutat az IACS E10 és IEC 60947-1 Annex Q D kategória szerint. Működési hőmérséklet-tartománya -40°C és +60°C között van, 60-70°C között pedig teljesítménycsökkentéssel üzemeltethető. A TeSys Deca Advanced rendelkezik továbbá 6 kV névleges impulzus-állósággal az IEC 60947 szerint, és túlfeszültség elleni III-as kategóriás védelemmel.
A Schneider Electric LC2D09KUE csavarkötésű csatlakozókkal van felszerelve mind a teljesítmény-, mind a vezérlőáramkör számára, amelyek 1...4 mm² méretű vezetékeket fogadnak rugalmas és tömör kivitelben egyaránt. Az eszköz kompakt méretekkel rendelkezik: 77 mm magasság, 90 mm szélesség és 86 mm mélység, valamint 0,783 kg tömeg. A szürke és zöld színkombináció (SE GREY 6 és SE GREEN 2) nem csak esztétikus megjelenést biztosít, hanem könnyen azonosíthatóvá teszi a TeSys sorozat tagjait a kapcsolószekrényben.
A Schneider Electric LC2D09KUE irányváltó kontaktor számos nemzetközi szabványnak megfelel, beleértve az EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, és IEC 60335-1 előírásokat. Minőségét és megbízhatóságát különböző nemzetközi tanúsítványok igazolják, köztük CCC, CSA, EAC, UL, KC, DNV-GL, LROS és UKCA. A kontaktor kiemelkedő tartósságot kínál: 15 millió mechanikai kapcsolási ciklus és akár 2,4 millió elektromos kapcsolási ciklus AC-3 kategóriában 8A terhelés mellett. A maximális kapcsolási frekvencia 3600 ciklus/óra 60°C-on, ami intenzív alkalmazási környezetben is megbízható teljesítményt garantál.
Schneider Electric TeSys D - LC2D09KUE - D irányváltó kontaktor GREEN - 3P 440V 9A 200VAC műszaki adatok
Általános adatok
Terméknév: TeSys Deca Advanced
Termék vagy alkatrész típus: Irányváltó kontaktor
Eszköz rövid neve: LC2D
Kontaktor alkalmazás: Motorvezérlés, Ohmos terhelés
Felhasználási kategória: AC-1, AC-3, AC-3e
Eszköz kivitel: Előszerelt irányváltó sínnel
Elektromos paraméterek
Pólusok leírása: 3P
Teljesítmény pólusok érintkezőinek összetétele: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: <= 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]: 9 A (60°C alatt) <= 440 V AC AC-3 teljesítmény áramkörhöz
25 A (60°C alatt) <= 440 V AC AC-1 teljesítmény áramkörhöz
9 A (60°C alatt) <= 440 V AC AC-3e teljesítmény áramkörhöz
Motor teljesítmény kW: 2.2 kW 220...230 V AC 50 Hz-nél
4 kW 380...400 V AC 50 Hz-nél
4 kW 415 V AC 50 Hz-nél
4 kW 440 V AC 50 Hz-nél
5.5 kW 500 V AC 50 Hz-nél
5.5 kW 660...690 V AC 50 Hz-nél
Motor teljesítmény LE (UL / CSA): 0.33 LE 115 V AC 60 Hz-nél 1 fázisú motorokhoz
1 LE 230/240 V AC 60 Hz-nél 1 fázisú motorokhoz
2 LE 200/208 V AC 60 Hz-nél 3 fázisú motorokhoz
2 LE 230/240 V AC 60 Hz-nél 3 fázisú motorokhoz
5 LE 460/480 V AC 60 Hz-nél 3 fázisú motorokhoz
7.5 LE 575/600 V AC 60 Hz-nél 3 fázisú motorokhoz
Vezérlőáramkör típusa: AC 50/60 Hz AC/DC elektronikus
DC AC/DC elektronikus
Vezérlőáramkör feszültség [Uc]: 100...250 V AC 50/60 Hz
100...250 V DC
Segédérintkezők összetétele: 1 NO + 1 NC
Lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947 szabvány szerint
További műszaki jellemzők
Túlfeszültség kategória: III
Hagyományos szabad levegőben mért hőáram [Ith]: 10 A (60°C-nál) jelző áramkörhöz
25 A (60°C-nál) teljesítmény áramkörhöz
Irms névleges bekapcsolási képesség: 250 A 440 V-nál teljesítmény áramkörhöz az IEC 60947 szerint
140 A AC jelző áramkörhöz az IEC 60947-5-1 szerint
250 A DC jelző áramkörhöz az IEC 60947-5-1 szerint
Névleges megszakítási képesség: 250 A 440 V-nál teljesítmény áramkörhöz az IEC 60947 szerint
Névleges rövid idejű árambírás [Icw]: 105 A 40°C - 10 s teljesítmény áramkörhöz
210 A 40°C - 1 s teljesítmény áramkörhöz
30 A 40°C - 10 perc teljesítmény áramkörhöz
61 A 40°C - 1 perc teljesítmény áramkörhöz
Szigetelési feszültség [Ui]: Teljesítmény áramkör: 690 V az IEC 60947-4-1 szerint
Jelző áramkör: 690 V az IEC 60947-1 szerint
Elektromos élettartam: 2.4 Mciklus 8 A AC-3 Ue <= 440 V-nál
0.6 Mciklus 25 A AC-1 Ue <= 440 V-nál
2.4 Mciklus 8 A AC-3e Ue <= 440 V-nál
Teljesítményveszteség pólusonként: 1.56 W AC-1
0.2 W AC-3
0.2 W AC-3e
Fizikai jellemzők
Méretei (mm): Magasság: 77, Szélesség: 90, Mélység: 86
IP védettségi fokozat: IP20 előlap az IEC 60529 szerint
Működési környezeti hőmérséklet: -40...60°C
60...70°C teljesítménycsökkentéssel
Mechanikai élettartam: 15 millió ciklus
Maximális kapcsolási gyakoriság: 3600 ciklus/h 60°C-nál
