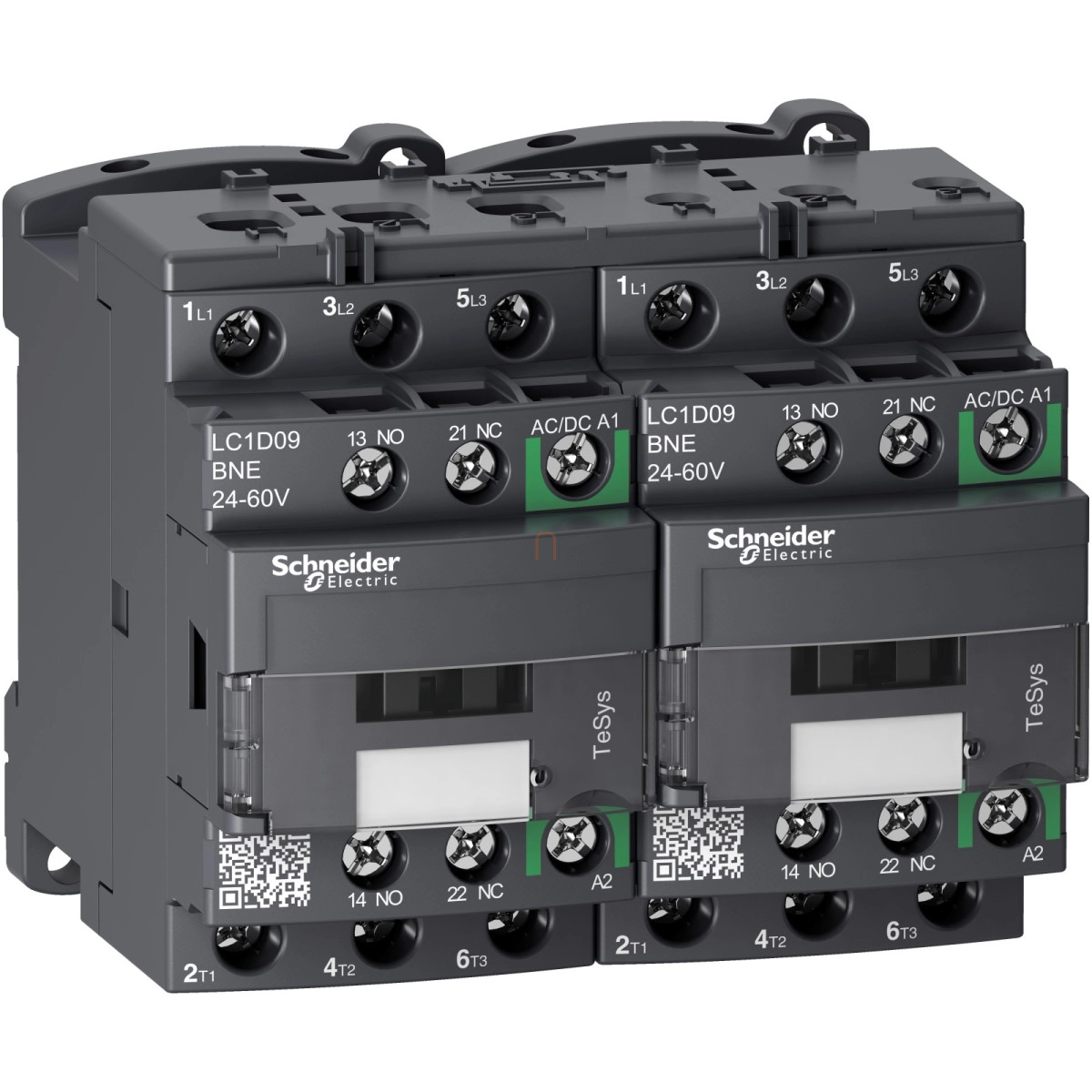

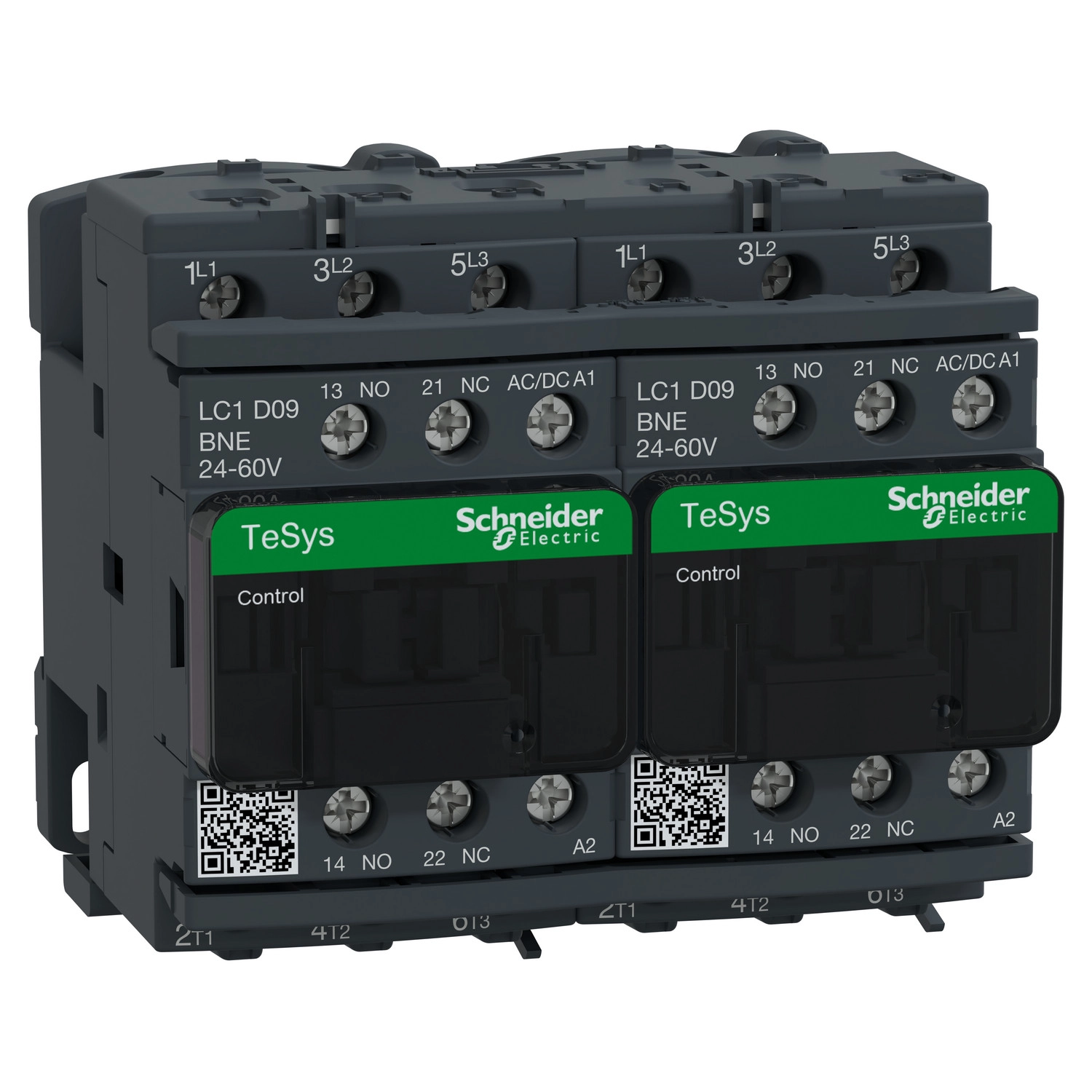

A Schneider Electric TeSys Deca Advanced (LC2D09BNE) egy korszerű irányváltó kontaktor, amely kifejezetten motorvezérlési alkalmazásokhoz lett kifejlesztve. Ez a 3P(3NO) kialakítású eszköz előre összeszerelt kivitelben érkezik, integrált irányváltó buszsínnel, ami jelentősen megkönnyíti és felgyorsítja a telepítési folyamatot. A kontaktor 24...60V AC/DC vezérlőfeszültséggel működik, és csavaros sorkapocs csatlakozási rendszerrel rendelkezik.
A TeSys D sorozat ezen tagja kiválóan alkalmazható különböző ipari környezetben AC-3, AC-1 és AC-3e kategóriájú terhelésekhez. Névleges üzemi áramerőssége 9A AC-3 és AC-3e alkalmazásoknál, valamint 25A AC-1 felhasználásnál, maximum 440V AC feszültségig. A terméket kifejezetten motorikus és ellenállás jellegű terhelések kapcsolására tervezték. A 3 NO (záró) érintkező és az 1 NO + 1 NC segédérintkező kombináció széles alkalmazási lehetőséget biztosít különböző vezérlési feladatokhoz.
Teljesítmény szempontjából a kontaktor változatos motorteljesítményeket tud kezelni: 50 Hz-en 2,2 kW (220...230V), 4 kW (380...415V), 4 kW (440V), 5,5 kW (500V) és 5,5 kW (660...690V) teljesítményű motorokhoz használható. Az amerikai szabvány szerint 60 Hz-en egyfázisú motoroknál 0,33 LE (115V) és 1 LE (230/240V), háromfázisú motoroknál pedig 2 LE (200/208V), 2 LE (230/240V), 5 LE (460/480V) és 7,5 LE (575/600V) teljesítményeket képes kapcsolni. A beépített kétirányú csúcskorlátozással ellátott vezérlőtekercs-technológia megbízható működést biztosít, és védi az eszközt a túlfeszültségektől.
A TeSys Deca Advanced sorozat kiemelkedő mechanikai és villamos élettartammal rendelkezik. Mechanikai élettartama 15 millió kapcsolási ciklus, míg a villamos élettartama AC-3 és AC-3e kategóriában 2,4 millió ciklus 8A terhelésnél, valamint AC-1 kategóriában 0,6 millió ciklus 25A terhelésnél. Az LC2D09BNE modell maximális kapcsolási frekvenciája 3600 ciklus/óra 60°C-on, ami intenzív ipari környezetben is megfelelő teljesítményt biztosít. A termék IP20-as védettséggel rendelkezik az előlapon, és -40...60°C közötti környezeti hőmérsékleten üzemeltethető, 60...70°C között pedig teljesítménycsökkentéssel használható. A készülék megfelel számos nemzetközi szabványnak, többek között az EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 és IEC 60335-1 előírásoknak, valamint rendelkezik CCC, CSA, EAC, UL, KC, DNV-GL, LROS és UKCA tanúsítványokkal.
Schneider Electric TeSys D - LC2D09BNE - D irányváltó kontaktor GREEN - 3P 440V 9A 24VAC műszaki adatok
Általános jellemzők
Termék neve: TeSys Deca Advanced
Termék vagy komponens típusa: Irányváltó kontaktor
Eszköz rövid neve: LC2D
Kontaktor alkalmazás: Motorvezérlés, ellenállás jellegű terhelés
Felhasználási kategória: AC-3, AC-1, AC-3e
Eszköz kialakítás: Előre összeszerelt irányváltó buszsínnel
Elektromos jellemzők
Pólusok leírása: 3P
Teljesítmény pólus érintkező összetétel: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: <= 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]: 9 A (< 60 °C-nál) <= 440 V AC AC-3 teljesítmény áramkörhöz
25 A (< 60 °C-nál) <= 440 V AC AC-1 teljesítmény áramkörhöz
9 A (< 60 °C-nál) <= 440 V AC AC-3e teljesítmény áramkörhöz
Motorteljesítmény adatok
Motorteljesítmény kW: 2.2 kW 220...230 V AC 50 Hz esetén
4 kW 380...400 V AC 50 Hz esetén
4 kW 415 V AC 50 Hz esetén
4 kW 440 V AC 50 Hz esetén
5.5 kW 500 V AC 50 Hz esetén
5.5 kW 660...690 V AC 50 Hz esetén
Motorteljesítmény LE (UL / CSA): 0.33 LE 115 V AC 60 Hz esetén 1 fázisú motorokhoz
1 LE 230/240 V AC 60 Hz esetén 1 fázisú motorokhoz
2 LE 200/208 V AC 60 Hz esetén 3 fázisú motorokhoz
2 LE 230/240 V AC 60 Hz esetén 3 fázisú motorokhoz
5 LE 460/480 V AC 60 Hz esetén 3 fázisú motorokhoz
7.5 LE 575/600 V AC 60 Hz esetén 3 fázisú motorokhoz
Vezérlőáramkör
Vezérlőáramkör típusa: AC 50/60 Hz AC/DC elektronikus
DC AC/DC elektronikus
Vezérlőáramköri feszültség [Uc]: 24...60 V AC 50/60 Hz
24...60 V DC
Segédérintkezők
Segédérintkező összetétele: 1 NO + 1 NC
Műszaki jellemzők
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947 szerint
Túlfeszültség kategória: III
Konvencionális szabad levegőáramú termikus áram [Ith]: 10 A (60 °C-nál) jelzőáramkörhöz
25 A (60 °C-nál) teljesítmény áramkörhöz
Névleges bekapcsolási képesség Irms: 250 A 440 V-nál teljesítmény áramkörhöz az IEC 60947 szerint
140 A AC jelzőáramkörhöz az IEC 60947-5-1 szerint
250 A DC jelzőáramkörhöz az IEC 60947-5-1 szerint
Névleges megszakítóképesség: 250 A 440 V-nál teljesítmény áramkörhöz az IEC 60947 szerint
Mechanikai adatok
Magasság: 77 mm
Szélesség: 90 mm
Mélység: 86 mm
Nettó súly: 0.783 kg
Szín: Szürke (SE GREY 6), Zöld (SE GREEN 2)
