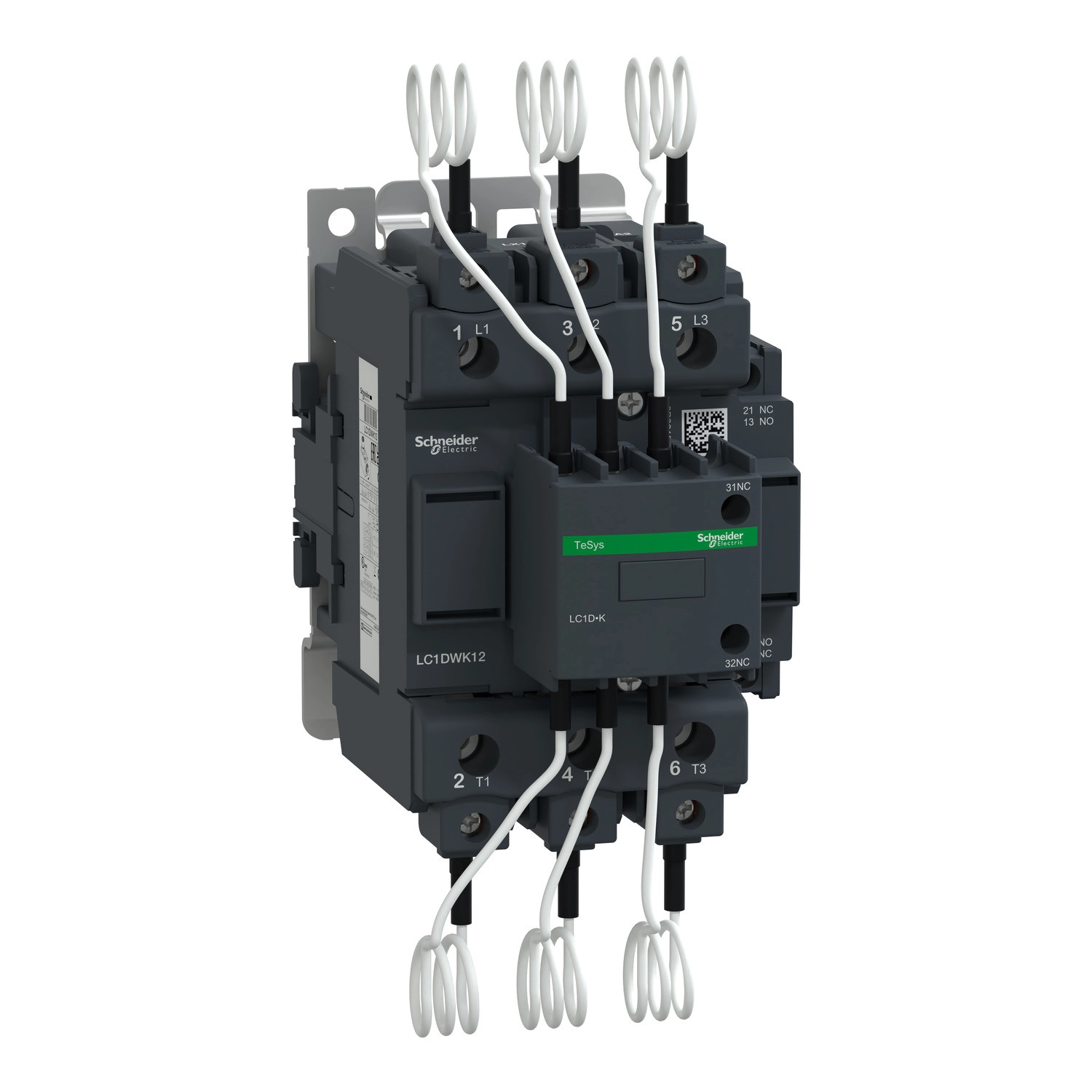

A Schneider Electric TeSys Deca LC1DWK12P5 kondenzátor mágneskapcsoló a fázisjavító berendezések nélkülözhetetlen eleme. Ez a speciálisan tervezett kontaktor 63 kVAR teljesítményű, kifejezetten a teljesítménytényező-korrekciós alkalmazásokhoz optimalizálva, amely jelentősen csökkentheti az elektromos rendszerek meddő teljesítményét és ezáltal a villamosenergia-költségeket.
A TeSys Deca termékcsalád részeként a LC1DWK12P5 kondenzátor mágneskapcsoló számos kiváló műszaki paraméterrel rendelkezik. A készülék 400-415V 50Hz feszültségű hálózatokhoz készült, 230V AC 50Hz tekerccsel. A kapcsolási kategóriája AC-6b, amely specifikusan a kondenzátor kapcsolásokra van kialakítva. A háromfázisú kontaktor 3 NO (záró) érintkezővel rendelkezik a teljesítmény áramkörben, és 1 NO + 2 NC (záró és nyitó) segédérintkezővel a jelzőáramkörhöz. A termék 690V-ig használható a teljesítményáramkörben, és többféle reaktív teljesítmény kezelésére képes a különböző hálózati feszültségek esetén: 35 kVAr 230V-on, 63 kVAr 400-415V-on, 67 kVAr 440V-on, vagy akár 104 kVAr 660-690V AC hálózatokon.
A Schneider Electric TeSys Deca LC1DWK12P5 mágneskapcsoló kiemelkedő villamos élettartammal büszkélkedhet: 400V-on 300.000, míg 690V-on 200.000 kapcsolási ciklus. Ez a robusztus teljesítmény tökéletesen megfelel a kondenzátor telepek gyakori kapcsolási igényeinek. A termék IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, és -5°C és 60°C közötti környezeti hőmérsékleten használható. A TH védelem biztosítja a megfelelő ellenállást a párás, nedves környezetben is, az IEC 60068-2-30 szabványnak megfelelően. A készülék szerelési lehetőségei rugalmasak, akár DIN sínre, akár szerelőlapra is rögzíthető. Méretei kompaktak: 180 mm magasság, 85 mm szélesség és 157 mm mélység, nettó súlya pedig 1,65 kg.
A csatlakozások tekintetében a termék rugalmas lehetőségeket kínál: a teljesítmény áramkörben 4-50 mm² merev vezetékeket, 4-50 mm² rugalmas vezetékeket végelzáró nélkül, illetve 4-50 mm² rugalmas vezetékeket végelzáróval lehet csatlakoztatni. A vezérlő áramkör csavaros sorkapcsain 1-4 mm² merev vezetékek, 1-4 mm² rugalmas vezetékek végelzáró nélkül, valamint 1-2,5 mm² rugalmas vezetékek végelzáróval csatlakoztathatók. A meghúzási nyomaték a teljesítmény áramkörben 9 Nm, míg a vezérlőáramkörben 1,7 Nm a csavaros sorkapcsoknál. A készülék maximális működési frekvenciája 100 kapcsolás/óra. A termék megfelel a szigorú nemzetközi szabványoknak, mint az UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60947-4-1, IEC 60831 és IEC 60070, rendelkezik UL, CSA, IEC és UKCA minősítésekkel is, amely biztosítja a globális piacokon való alkalmazhatóságát.
Schneider Electric TeSys D - LC1DWK12P5 műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LC1D.K / TeSys Deca
Termék típusa: Kondenzátor mágneskapcsoló
Rövid terméknév: LC1DWK
Alkalmazás: Teljesítménytényező korrekció
Felhasználási kategória: AC-6b
Elektromos jellemzők
Pólus leírás: 3P
Teljesítmény érintkező összetétel: 3 NO
Névleges üzemi feszültség: Teljesítményáramkör: <= 690 V AC 50/60 Hz
Reaktív teljesítmény:
35 kvar 230 V AC 50/60 Hz 60 °C-on
63 kvar 400...415 V AC 50/60 Hz 60 °C-on
67 kvar 440 V AC 50/60 Hz 60 °C-on
104 kvar 660...690 V AC 50/60 Hz 60 °C-on
Vezérlőáramkör típusa: AC 50 Hz
Vezérlőáramkör feszültség: 230 V AC 50 Hz
Segédérintkező összetétel: 1 NO + 2 NC jelzőáramkörhöz
Elektromos élettartam: 300000 ciklus 400 V-on, 200000 ciklus 690 V-on
Mechanikai jellemzők
Szerelési lehetőség: DIN sín vagy szerelőlap
Csatlakozások - sorkapcsok: Különböző méretű vezetékekhez 4-50 mm² és 1-4 mm² között, merev, rugalmas vagy végelzárós kivitelben
Meghúzási nyomaték: Teljesítmény áramkör: 9 N.m csatlakozón, Vezérlőáramkör: 1.7 N.m csavaros sorkapcson
Max. működési gyakoriság: 100 kapcsolás/óra
Segédérintkezők típusa
Mechanikusan reteszelt 1 NO + 2 NC az IEC 60947-5-1 szerint
Tükör érintkező 1 NC az IEC 60947-4-1 szerint
Környezeti jellemzők
IP védettség: IP20 az IEC 60529 szerint
Védőkezelés: TH az IEC 60068-2-30 szerint
Környezeti hőmérséklet működés közben: -5...60 °C
Környezeti hőmérséklet tároláskor: -60...80 °C
Üzemi magasság: 0...3000 m
Méretek
Magasság: 180 mm
Szélesség: 85 mm
Mélység: 157 mm
Nettó tömeg: 1.65 kg
Szabványok és tanúsítványok
UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60947-4-1, IEC 60831, IEC 60070
Termék tanúsítványok: UL, CSA, IEC, UKCA
