A Schneider Electric TeSys Deca termékcsalád LC1DT60AV7 típusú mágneskapcsolója egy professzionális minőségű, kimagasló teljesítményű kapcsolóelem, amely ipari alkalmazásokban nyújt megbízható megoldást. Ez a 4 pólusú (4 NO) kivitel elsősorban rezisztív terhelések kapcsolására lett optimalizálva az AC-1 felhasználási kategóriában, ahol 60A névleges üzemi áramot képes kapcsolni 440V-os feszültségen.
A TeSys Deca sorozat ezen tagja 400V AC 50/60Hz tekercsfeszültséggel rendelkezik, ami rugalmas alkalmazhatóságot biztosít különböző ipari környezetben. A készülék csavarkötéses sorkapcsokkal van felszerelve, amelyek megbízható csatlakozást garantálnak mind a főáramkör, mind a vezérlőáramkör számára. Az LC1D széria jellemzően kapcsolószekrényekbe és elosztószekrényekbe kerül beépítésre, ahol a fűtési rendszerek, világítás és más rezisztív jellegű terhelések vezérlését végzi.
Műszaki szempontból a kontaktor számos kiemelkedő tulajdonsággal rendelkezik. A készülék névleges szigetelési feszültsége (Ui) a főáramkörön 690V, a jelzőáramkörön szintén 690V az IEC 60947-4-1 szabványnak megfelelően. Az LC1DT60AV7 védettsége IP20-as szintű az előlapi részen. A termék kiemelkedő villamos élettartamot kínál: 1,4 millió kapcsolási ciklust 60A AC-1 terheléssel, 440V feszültségen, míg mechanikai élettartama eléri a 6 millió ciklust. A készülék bekapcsolási árama 140VA 60Hz-en és 160VA 50Hz-en (cos φ 0,75 értéknél, 20°C-on), tartóárama pedig 13VA 60Hz-en és 15VA 50Hz-en (cos φ 0,3 értéknél, 20°C-on). A hőleadása 4-5W 50/60Hz frekvencián.
A TeSys Deca sorozat LC1DT60AV7 kontaktora számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1 és IEC 60335-1. Minőségét és megbízhatóságát olyan elismert szervezetek tanúsítványai garantálják, mint RINA, GL, DNV, CSA, CCC, BV, UL, LROS (Lloyds Register of Shipping) és GOST. A termék üzemi hőmérséklet-tartománya -40°C és 60°C között van, 60°C és 70°C között pedig terheléscsökkentéssel használható. Működési magassága 0-3000m tengerszint felett. Tűzállósági jellemzői: 850°C az IEC 60695-2-1 szerint, lángállósága pedig V1 besorolású az UL 94 szabvány alapján. Mechanikai robusztusság tekintetében a kontaktor nyitott állapotban 2G, zárt állapotban 4G rezgésállóságot mutat 5-300Hz tartományban, valamint 10G (nyitott) és 15G (zárt) ütésállóságot 11ms időtartam esetén.

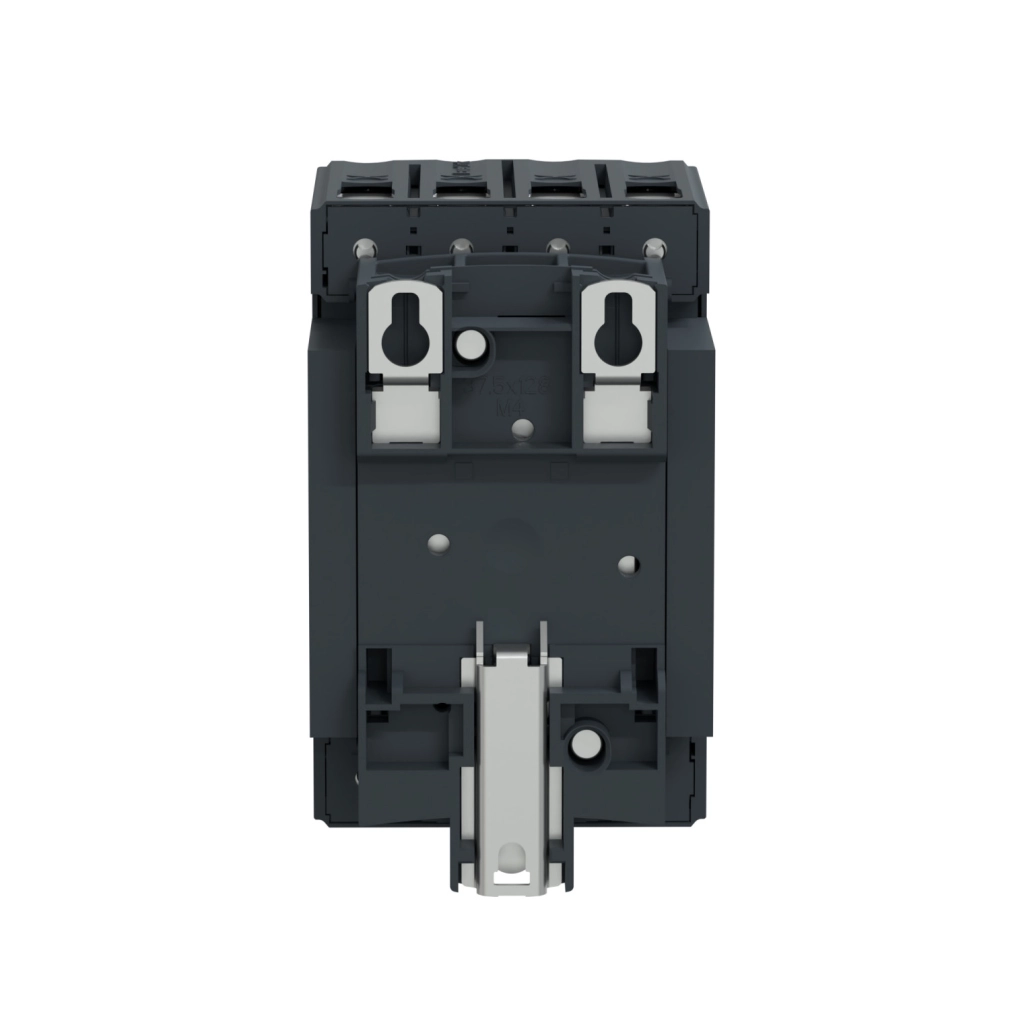

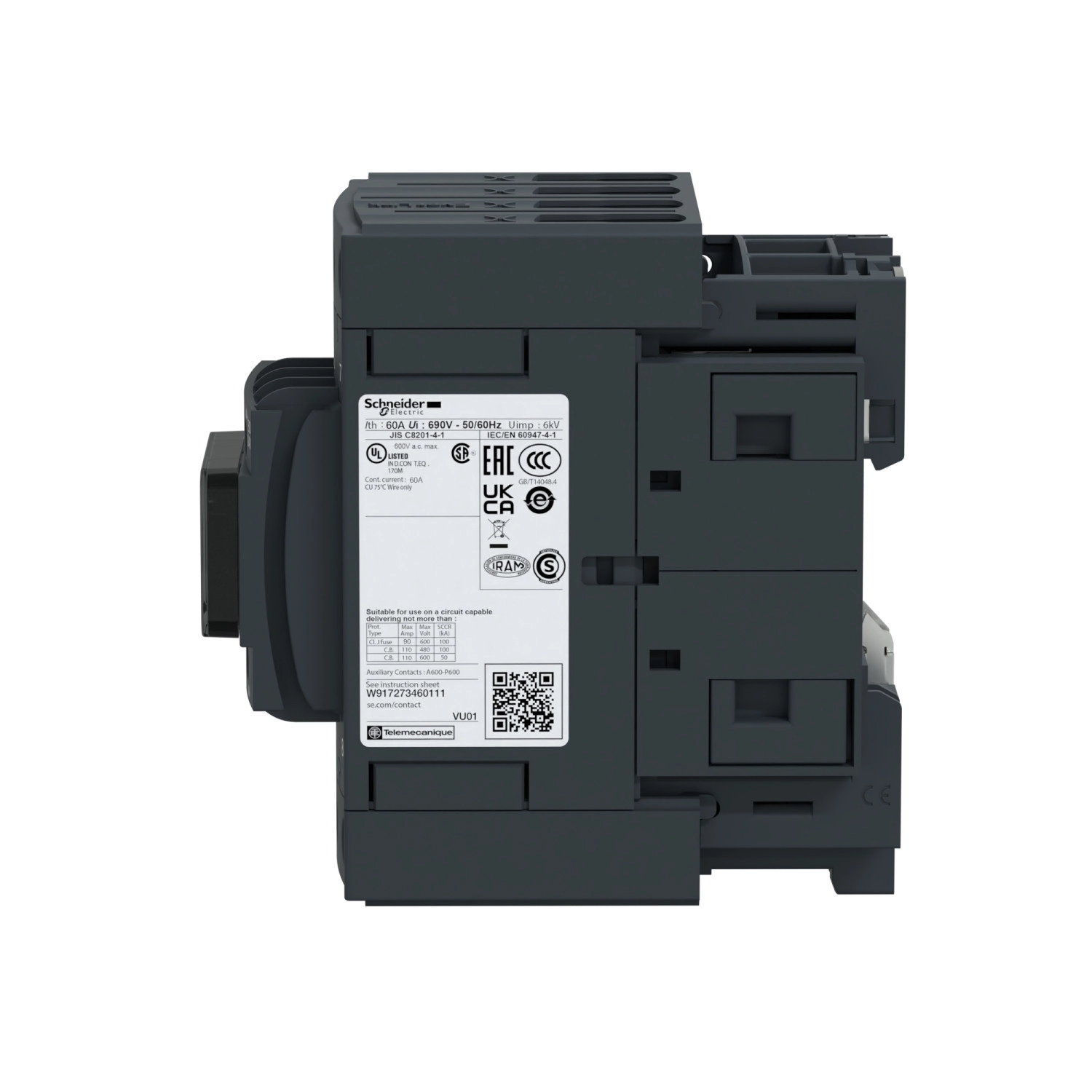

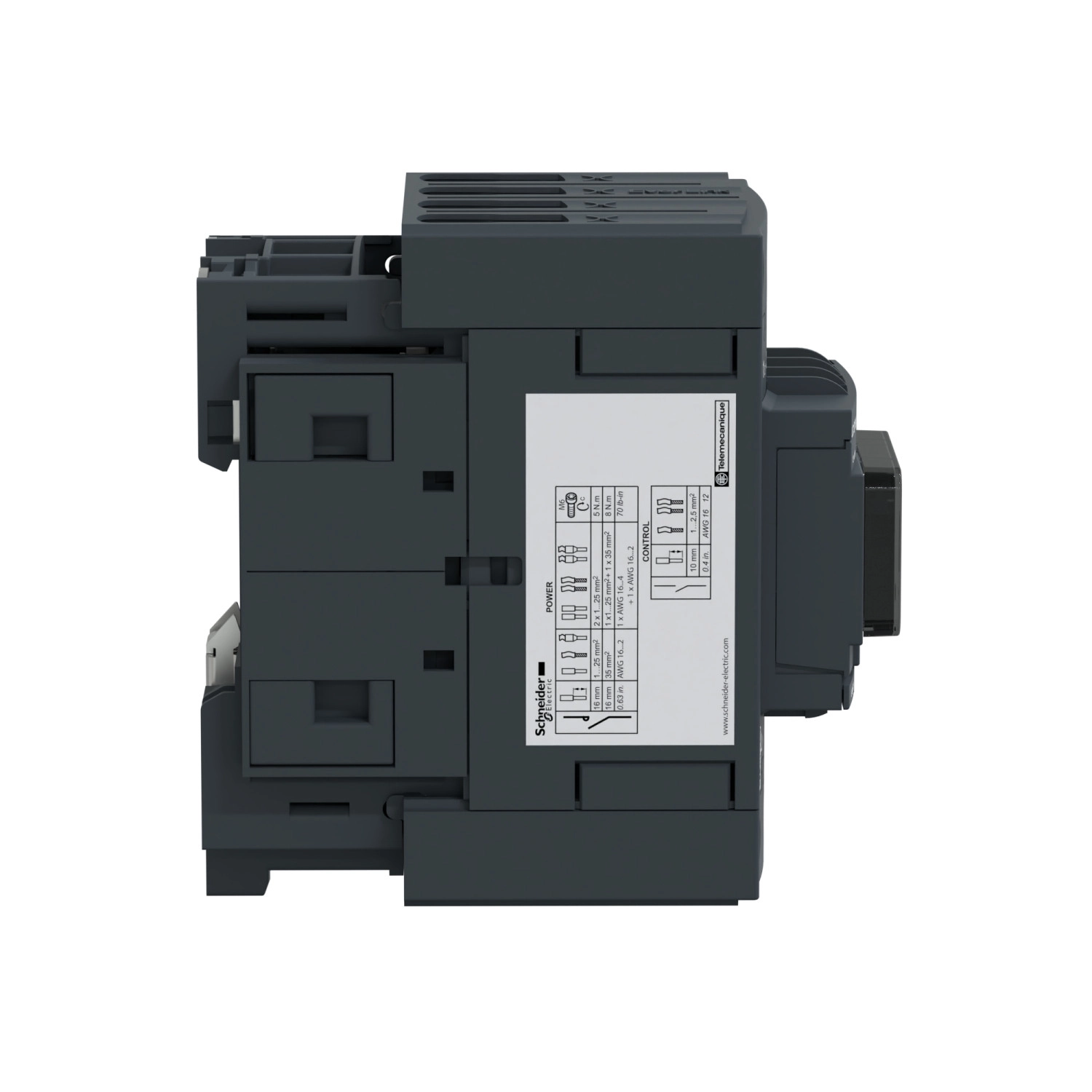

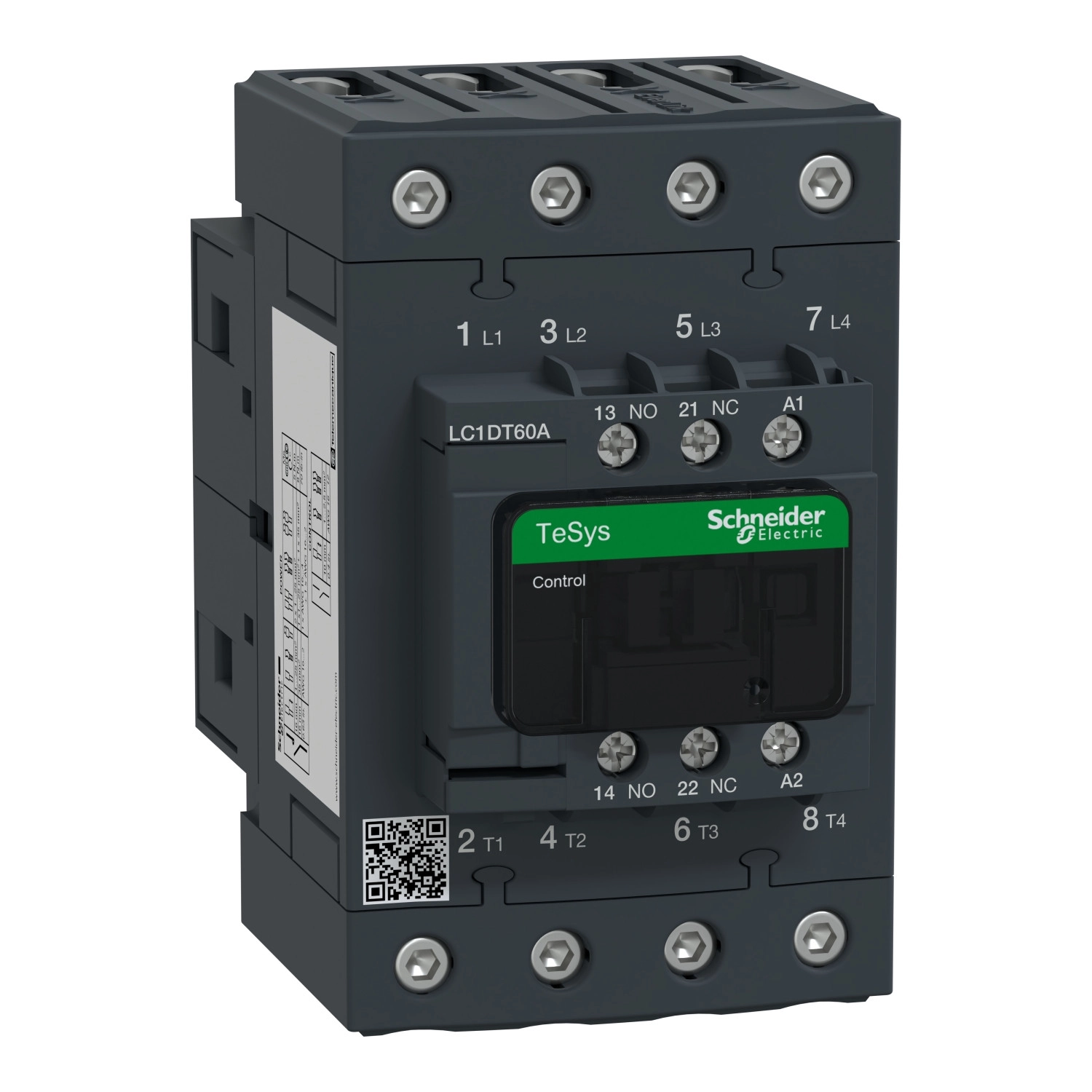

Schneider Electric TeSys D - LC1DT60AV7 - 4 pólusú Everlink mágneskapcsoló AC1 415V 60 A, tek. 400V AC 50/60Hz műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméktípus: Mágneskapcsoló
Rövid megnevezés: LC1D
Felhasználási kategória: AC-1
Alkalmazás: Rezisztív terhelés
Pólusok száma: 4P (4 NO)
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: Főáramkör: <= 690 V AC 25...400 Hz, Főáramkör: <= 300 V DC
Névleges üzemi áram [Ie]: 60 A (<60 °C) <= 440 V AC AC-1 főáramkörre
Vezérlőáramkör feszültség [Uc]: 400 V AC 50/60 Hz
Bekapcsolási teljesítmény: 140 VA 60 Hz cos phi 0,75 (20 °C-on), 160 VA 50 Hz cos phi 0,75 (20 °C-on)
Tartó teljesítményfelvétel: 13 VA 60 Hz cos phi 0,3 (20 °C-on), 15 VA 50 Hz cos phi 0,3 (20 °C-on)
Hőleadás: 4…5 W 50/60 Hz frekvencián
Pólusok kontaktus összetétele: 4 NO
Átlagos impedancia: 1,6 mOhm - 60 A 50 Hz főáramkörnél
Teljesítményveszteség pólusonként: 5,8 W AC-1
Időjellemzők
Működési idő: 4...19 ms nyitás, 12...26 ms zárás
Maximális működési gyakoriság: 3600 kapcs/óra 60 °C-on
Mechanikai jellemzők
Mechanikai élettartam: 6 millió ciklus
Elektromos élettartam: 1,4 millió ciklus 60 A AC-1 Ue <= 440 V
Védettségi szint: IP20 előlap az IEC 60529 szerint
Méretek (ma x szé x mé): 122 x 70 x 120 mm
Nettó tömeg: 1,09 kg
Környezeti feltételek
Megengedett környezeti hőmérséklet: -40...60 °C, 60...70 °C terheléscsökkentéssel
Üzemi magasság: 0...3000 m
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai ellenálló képesség: Rezgések nyitott kontaktor esetén (2 Gn, 5...300 Hz), Rezgések zárt kontaktor esetén (4 Gn, 5...300 Hz), Ütések zárt kontaktor esetén (15 Gn 11 ms), Ütések nyitott kontaktor esetén (10 Gn 11 ms)
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, IEC 60335-1
Termék tanúsítványok: RINA, GL, DNV, CSA, CCC, BV, UL, LROS (Lloyds Register of Shipping), GOST
