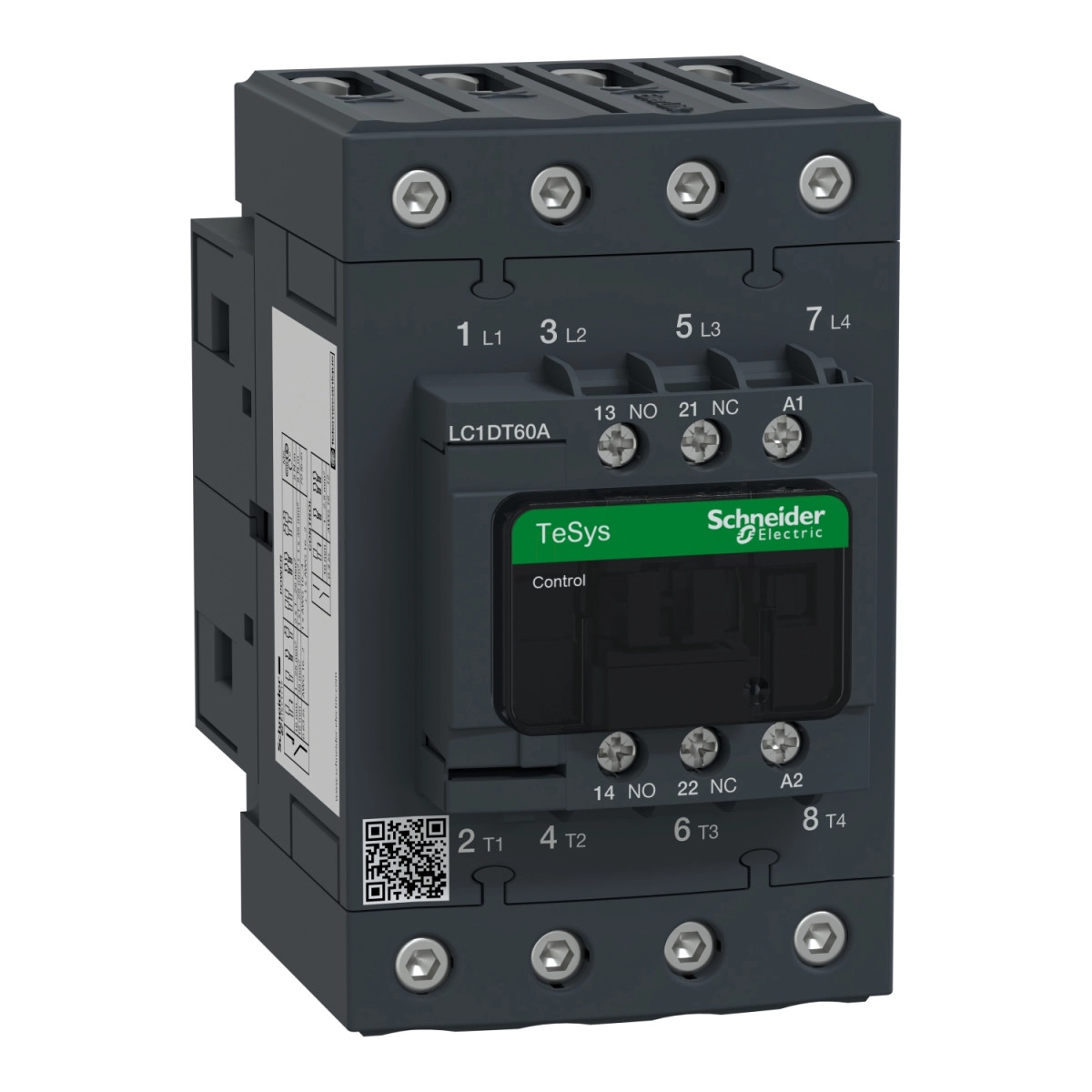

A Schneider Electric TeSys Deca termékcsaládjába tartozó LC1DT60AE7 mágneskapcsoló egy kompakt, professzionális ipari kapcsolóeszköz, amely kiemelkedő teljesítményt és megbízhatóságot biztosít elektromos rendszerekhez. Ez a 4 pólusú (4 NO) kivitelű, AC-1 kategóriájú kontaktor ideális választás különféle ipari alkalmazásokhoz, különösen rezisztív terhelések kapcsolásához.
A TeSys Deca LC1DT60AE7 mágneskapcsoló maximális üzemi feszültsége 690V AC (25-400 Hz frekvenciatartományban) és 300V DC. AC-1 alkalmazásban 60A névleges üzemi áramot képes kapcsolni 440V-ig terjedő hálózatokon, 60°C-nál alacsonyabb környezeti hőmérsékleten. A vezérlőáramkör feszültsége 48V AC 50/60 Hz frekvenciával. A készülék a professzionális LC1D termékcsalád része, amely évtizedek óta bizonyít az ipari kapcsolástechnikában.

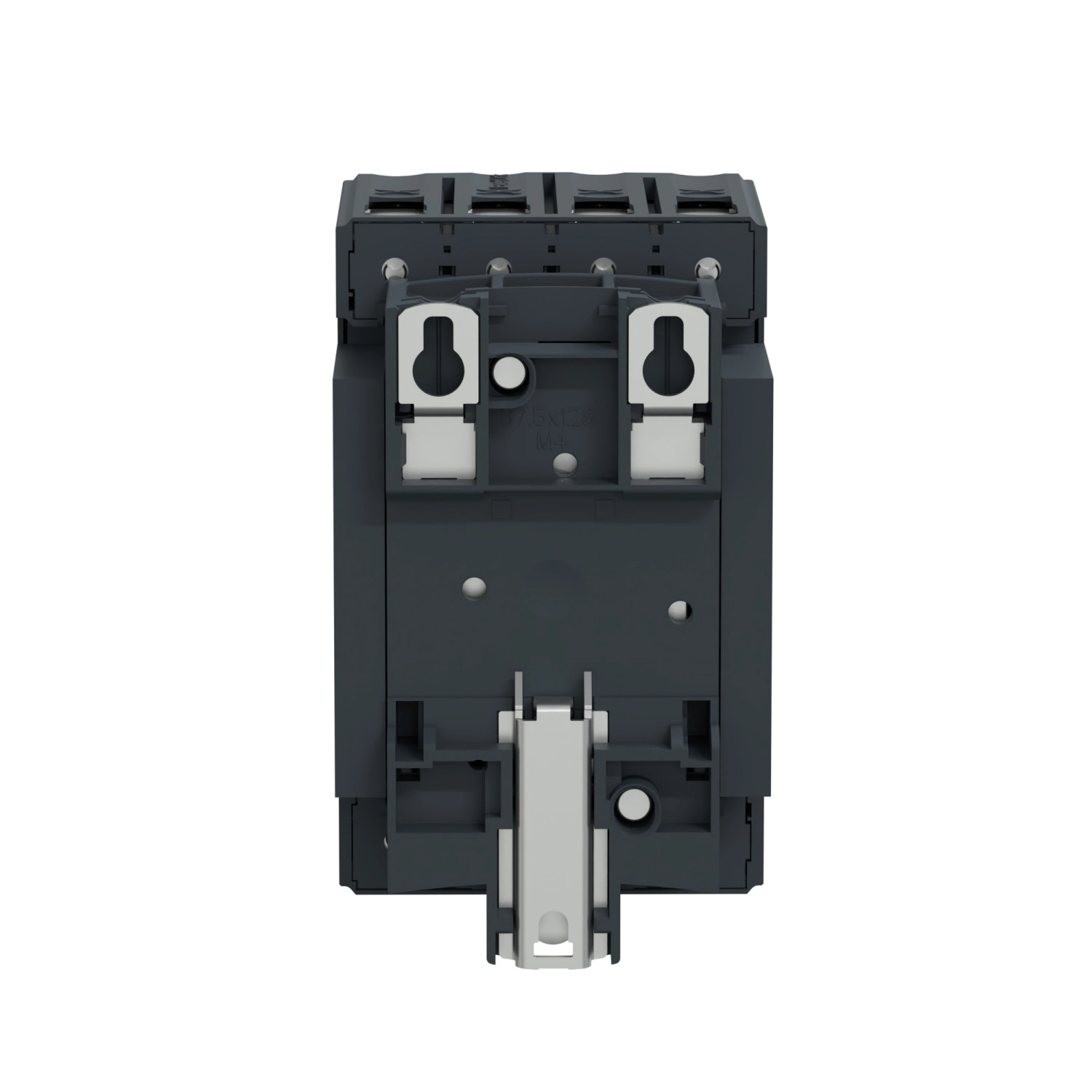

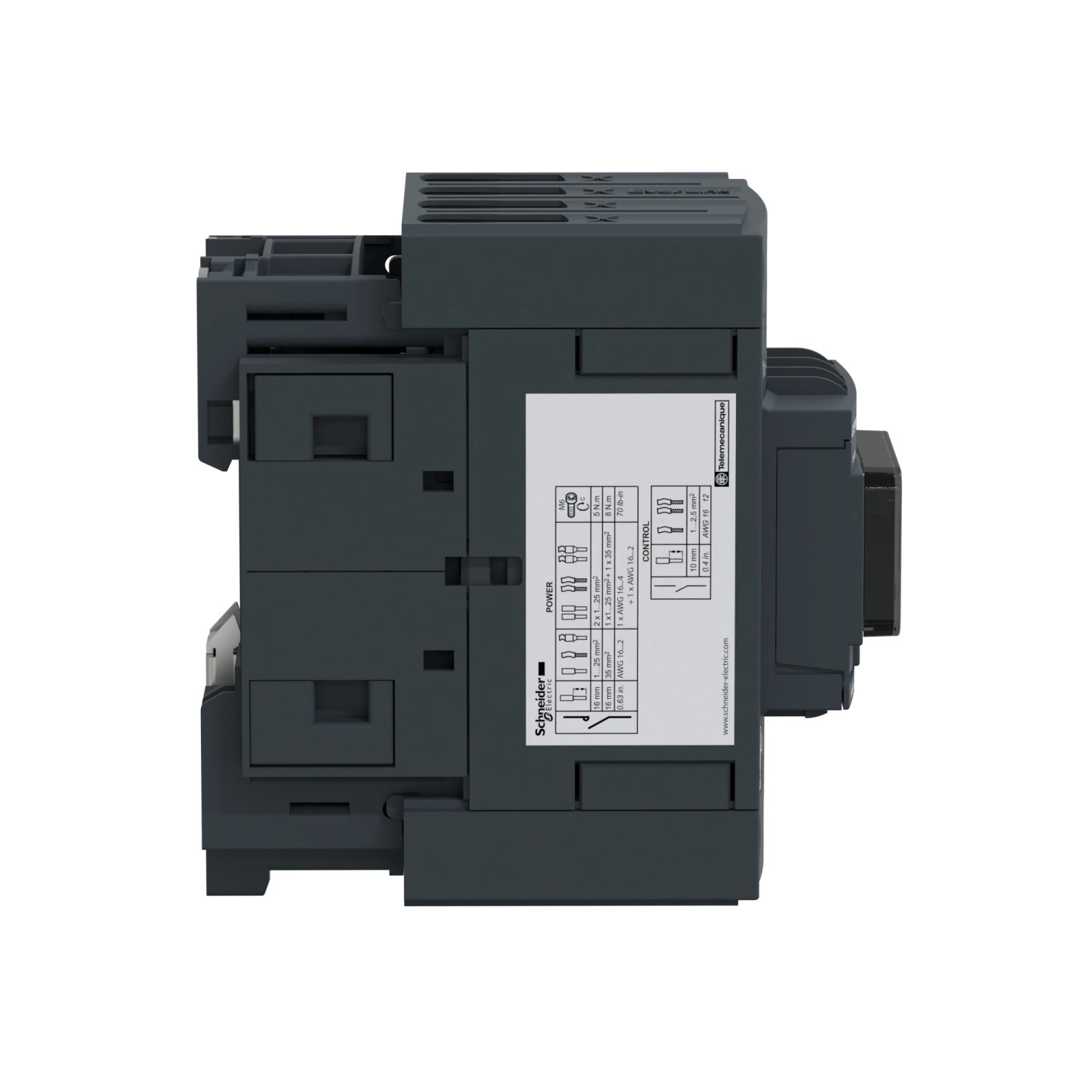

A szerelési rugalmasságot és a sokoldalúságot szem előtt tartva a TeSys Deca kontaktor rögzítése történhet sínre vagy lapra, miközben az összes csatlakozás csavaros kapcsokkal van kialakítva. A teljesítményáramkör esetében 1-35 mm² vezeték befogadására képes (típustól függően), míg a vezérlőáramkörhöz 1-4 mm² keresztmetszetű vezetékek csatlakoztathatók. Az eszköz IP20-as védettséggel rendelkezik a homloklap felőli oldalon, így biztosítva az alapvető érintésvédelmet. A mágneskapcsoló műszaki paraméterei kiemelkedőek: 6 millió mechanikai és 1,4 millió elektromos kapcsolási élettartam jellemzi 60A AC-1 terhelésnél, 440V feszültségig. A készülék névleges szigetelési feszültsége 690V a teljesítményáramkörnél és a jelzőáramkörnél is, amit különböző nemzetközi szabványok (IEC, UL, CSA) is tanúsítanak.

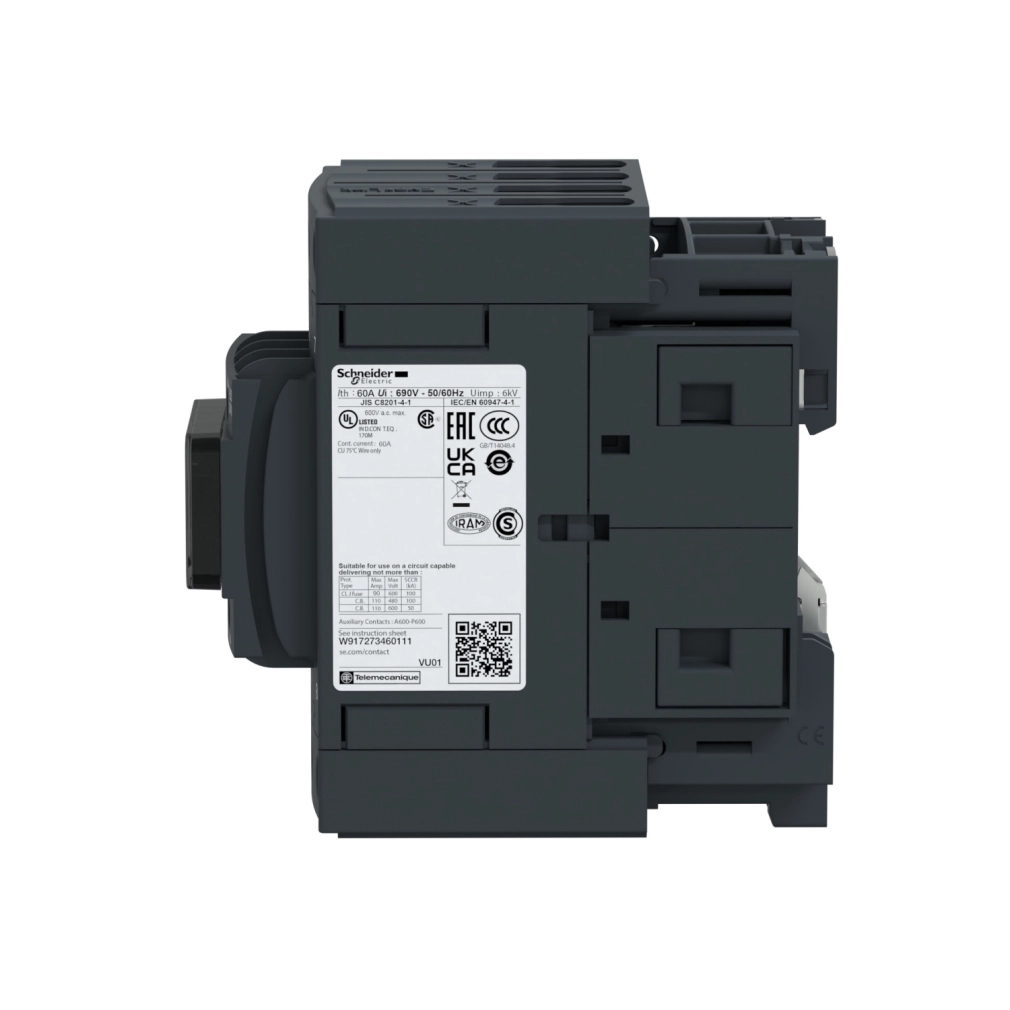

A TeSys Deca LC1DT60AE7 számos nemzetközi tanúsítvánnyal rendelkezik (RINA, GL, DNV, CSA, BV, LROS, GOST, UL, CCC), így világszerte alkalmazható különféle ipari környezetekben. A készülék -40...+60°C közötti környezeti hőmérsékleten üzemeltethető teljes terheléssel, míg 60...70°C között teljesítménycsökkentéssel használható. Maximálisan 3000 méteres tengerszint feletti magasságig telepíthető. Kiemelkedő mechanikai ellenállóképességgel bír: nyitott állapotban 2G, zárt állapotban 4G rezgésállóság jellemzi 5-300 Hz tartományban, míg a lökésállósága zárt állapotban 15G, nyitott állapotban 10G 11 ms időtartamra. Méreteit tekintve kompakt kialakítású: 122 mm magas, 70 mm széles és 120 mm mély, így könnyen integrálható különféle kapcsolószekrényekbe és elosztókba.
Schneider Electric TeSys D - LC1DT60AE7 - 4 pólusú Everlink mágneskapcsoló AC1 415V 60 A, tek. 48V AC 50/60Hz műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Termék vagy alkatrész típusa: Mágneskapcsoló
Eszköz rövid neve: LC1D
Alkalmazás: Rezisztív terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P (4 NO)
Elektromos jellemzők
Névleges üzemi feszültség: Teljesítmény áramkör: <= 690 V AC 25...400 Hz
Teljesítmény áramkör: <= 300 V DC
Névleges üzemi áram: 60 A (<60 °C) <= 440 V AC AC-1 teljesítmény áramkörnél
Vezérlőáramköri feszültség: 48 V AC 50/60 Hz
Konvencionális szabad levegő termikus áram: 10 A (60 °C) jelzőáramkörnél
60 A (60 °C) teljesítmény áramkörnél
Névleges bekapcsolási képesség: 140 A AC jelzőáramkörnél IEC 60947-5-1 szerint
250 A DC jelzőáramkörnél IEC 60947-5-1 szerint
800 A 440 V teljesítmény áramkörnél IEC 60947 szerint
Névleges megszakítóképesség: 800 A 440 V teljesítmény áramkörnél IEC 60947 szerint
Névleges rövid idejű áramtartás: 320 A 40 °C - 10 s teljesítmény áramkörnél
720 A 40 °C - 1 s teljesítmény áramkörnél
72 A 40 °C - 10 perc teljesítmény áramkörnél
165 A 40 °C - 1 perc teljesítmény áramkörnél
Átlagos impedancia: 1.6 mOhm - Ith 60 A 50 Hz teljesítmény áramkörnél
Disszipált teljesítmény pólusonként: 5.8 W AC-1
Mechanikai jellemzők
Mechanikai élettartam: 6 millió kapcsolási ciklus
Elektromos élettartam: 1.4 millió kapcsolási ciklus 60 A AC-1 Ue <= 440 V
Működési idő: 4...19 ms nyitás
12...26 ms zárás
Maximális működési gyakoriság: 3600 ciklus/óra 60 °C-on
Méretek és csatlakozások
Magasság: 122 mm
Szélesség: 70 mm
Mélység: 120 mm
Csatlakozók: Csavaros kapcsok a teljesítmény- és vezérlőáramkörhöz
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap IEC 60529 szerint
Megengedett környezeti hőmérséklet: -40...60 °C
60...70 °C teljesítménycsökkentéssel
Üzemeltetési magasság: 0...3000 m
Szabványok és tanúsítványok: CSA C22.2 No 14, EN 60947-4-1, IEC 60947-4-1, UL 60947-4-1, IEC 60335-1
