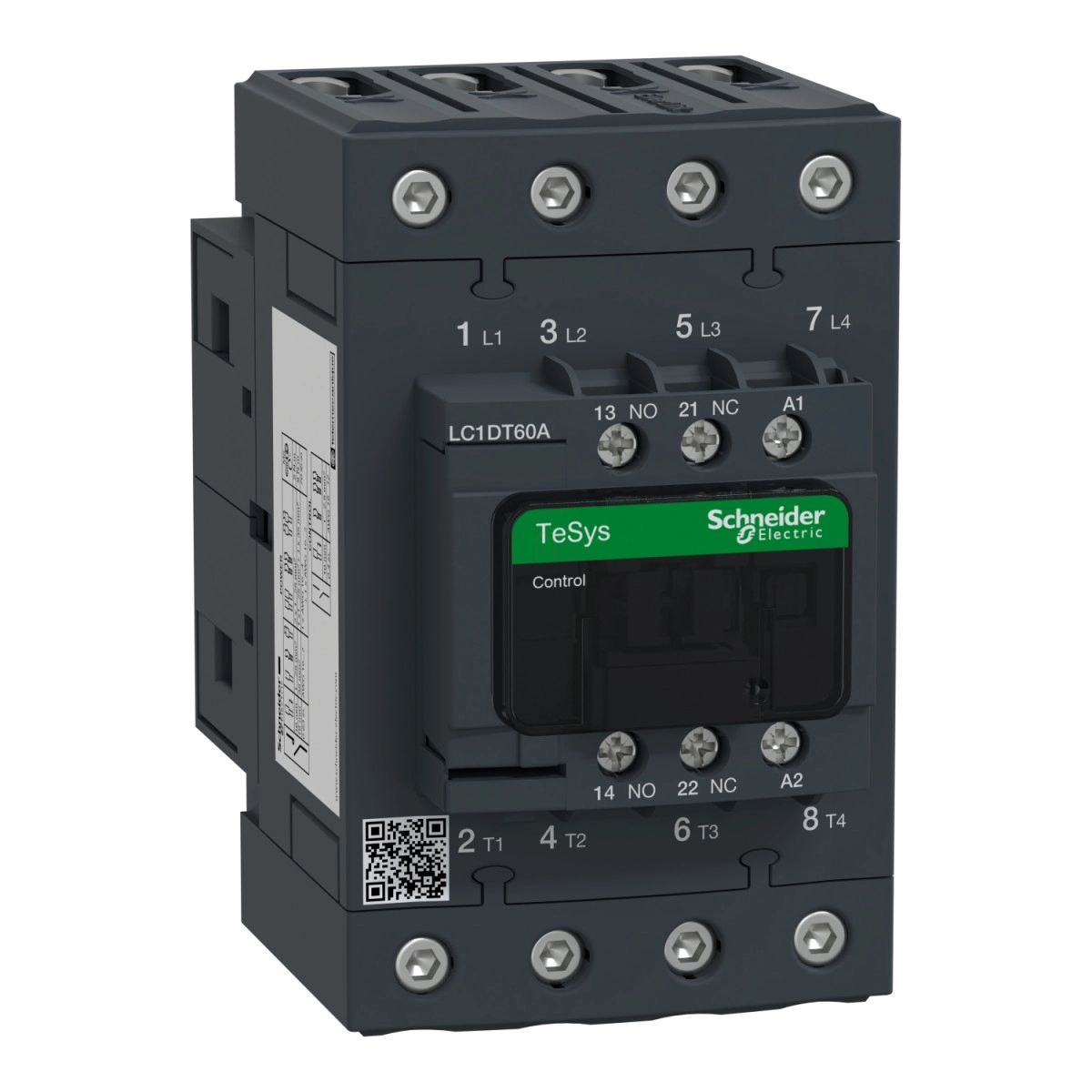

A Schneider Electric TeSys Deca sorozatához tartozó LC1DT60AB7 mágneskapcsoló egy kiváló minőségű, ipari alkalmazásokra tervezett kapcsolóeszköz, amely elsősorban ellenállás jellegű terhelések kapcsolására szolgál. Ez a 4 pólusú, 4 NO (négy záróérintkező) konfigurációval rendelkező típus az AC-1 felhasználási kategóriába tartozik, amely különösen alkalmassá teszi nem induktív vagy gyengén induktív AC áramkörök kapcsolására.
A mágneskapcsoló maximális üzemi feszültsége a teljesítmény áramkörben 690V AC (25-400 Hz frekvenciatartományban) vagy 300V DC. Névleges üzemi árama 60A 440V AC feszültségen, AC-1 kategóriában, 60°C alatti környezeti hőmérsékleten. A vezérlő áramkör feszültsége 24V AC 50/60 Hz, így könnyen illeszthető a legtöbb ipari automatizálási rendszerhez. A készülék EverLink BTR csavarkötésű csatlakozókapcsokkal van ellátva, amelyek biztosítják a stabil és megbízható elektromos csatlakozást mind a teljesítmény, mind a vezérlő áramkörökben.
A TeSys Deca LC1DT60AB7 mágneskapcsoló kiváló elektromos tulajdonságokkal rendelkezik. Hagyományos szabad levegős hőárammal bírja a 60A-t a teljesítmény áramkörben és 10A-t a jelzőáramkörben (mindkettőt 60°C-on). Bekapcsolási teljesítménye 140VA 60Hz-en, illetve 160VA 50Hz-en (cos phi 0,75 értéken, 20°C-on). Tartó teljesítményfelvétele mindössze 13VA 60Hz-en, illetve 15VA 50Hz-en (cos phi 0,3 értéken, 20°C-on). Az átlagos impedanciája 1,6 mOhm 60A Ith érték mellett, 50Hz frekvencián a teljesítmény áramkörben, így a pólusonkénti teljesítményveszteség AC-1 kategóriában csupán 5,8W. Hődisszipációja 4-5W 50/60Hz frekvencián. Működési ideje nyitáskor 4-19ms, záráskor pedig 12-26ms.
A készülék kimagasló mechanikai és elektromos élettartammal rendelkezik. Mechanikai élettartama 6 millió kapcsolási ciklus, elektromos élettartama pedig 1,4 millió kapcsolási ciklus 60A AC-1 kategóriában, legfeljebb 440V feszültségen. A maximális kapcsolási gyakoriság 3600 ciklus óránként, 60°C-on. A készülék segédérintkező konfigurációja 1 NO + 1 NC, amely megfelel az IEC 60947-5-1 szabvány mechanikusan kapcsolt érintkezőkre vonatkozó követelményeinek, valamint az IEC 60947-4-1 szabvány tükröző érintkezőkre vonatkozó követelményeinek is. A jelzőáramkör frekvenciatartománya 25-400Hz, minimális kapcsolási feszültsége 17V, minimális kapcsolási árama pedig 5mA. A nem-átfedési idő mindössze 1,5ms az energiamentesítés és az energiabetáplálás során is az NC és NO érintkezők között.
A TeSys Deca LC1DT60AB7 mágneskapcsoló rendkívül strapabíró és ellenálló a környezeti hatásokkal szemben. IP20-as védettségi fokozattal rendelkezik a készülék előlapján az IEC 60529 szabvány szerint. Széles hőmérséklettartományban, -40°C és +60°C között használható, 60°C és 70°C között pedig terheléscsökkentéssel. Üzemi magassága 0-3000m. Kiváló mechanikai robusztusságot mutat: nyitott állapotban 2Gn, zárt állapotban 4Gn rezgésállósággal rendelkezik (5-300Hz tartományban), valamint zárt állapotban 15Gn, nyitott állapotban pedig 10Gn ütésállósággal bír (11ms időtartamra). A termék méretei: 122mm magasság, 70mm szélesség és 120mm mélység, nettó tömege 1,09kg.
Schneider Electric TeSys D - LC1DT60AB7 - 4 pólusú Everlink mágneskapcsoló AC1 415V 60 A, tek. 24V AC 50/60Hz műszaki adatok
Általános jellemzők
Sorozat: TeSys, TeSys Deca
Termékcsalád: TeSys Deca
Terméktípus: Mágneskapcsoló (Contactor)
Rövidített készüléknév: LC1D
Alkalmazás: Ellenállás jellegű terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: <= 690 V AC 25...400 Hz
Teljesítmény áramkör: <= 300 V DC
Névleges üzemi áram [Ie]: 60 A (60 °C alatt) <= 440 V AC AC-1 teljesítmény áramkörre
Vezérlőáramköri feszültség [Uc]: 24 V AC 50/60 Hz
Kompatibilitási kód: LC1D
Pólusérintkező összetétel: 4 NO
Védőburkolat: Van
Hagyományos szabad levegős hőáram [Ith]: 10 A (60 °C-on) jelzőáramkörnél
60 A (60 °C-on) teljesítmény áramkörnél
Névleges bekapcsolási áramerősség [Irms]: 140 A AC jelzőáramkörnél (IEC 60947-5-1 szerint)
250 A DC jelzőáramkörnél (IEC 60947-5-1 szerint)
800 A 440 V-nál teljesítmény áramkörnél (IEC 60947 szerint)
Névleges megszakítási képesség: 800 A 440 V-nál teljesítmény áramkörnél (IEC 60947 szerint)
Névleges rövid idejű áramerősség [Icw]: 320 A 40 °C - 10 s teljesítmény áramkörnél
720 A 40 °C - 1 s teljesítmény áramkörnél
72 A 40 °C - 10 perc teljesítmény áramkörnél
165 A 40 °C - 1 perc teljesítmény áramkörnél
100 A - 1 s jelzőáramkörnél
120 A - 500 ms jelzőáramkörnél
140 A - 100 ms jelzőáramkörnél
Kapcsolódó biztosíték névleges értéke: 10 A gG jelzőáramkörnél (IEC 60947-5-1 szerint)
80 A gG <= 690 V 1-es koordinációs típusnál teljesítmény áramkörhöz
80 A gG <= 690 V 2-es koordinációs típusnál teljesítmény áramkörhöz
Átlagos impedancia: 1,6 mOhm - Ith 60 A 50 Hz teljesítmény áramkörnél
Teljesítményveszteség pólusonként: 5,8 W AC-1
Névleges szigetelési feszültség [Ui]: Teljesítmény áramkör: 600 V CSA tanúsított
Teljesítmény áramkör: 600 V UL tanúsított
Jelzőáramkör: 690 V (IEC 60947-1 szerint)
Jelzőáramkör: 600 V CSA tanúsított
Jelzőáramkör: 600 V UL tanúsított
Teljesítmény áramkör: 690 V (IEC 60947-4-1 szerint)
Túlfeszültségi kategória: III
Szennyezettségi fokozat: 3
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (IEC 60947 szerint)
Mechanikai jellemzők
Mechanikai élettartam: 6 millió ciklus
Elektromos élettartam: 1,4 millió ciklus 60 A AC-1 Ue <= 440 V esetén
Működési idő: 4...19 ms nyitás
12...26 ms zárás
Maximális kapcsolási gyakoriság: 3600 ciklus/óra 60 °C-on
Csatlakozások - terminálok
Csatlakozás típusok: Vezérlő áramkör: csavaros kapcsok
Teljesítmény áramkör: EverLink BTR csavaros csatlakozók
Meghúzási nyomaték: Vezérlő áramkör: 1,7 N.m - EverLink BTR csavaros csatlakozókhoz
Teljesítmény áramkör: 8 N.m - EverLink BTR csavaros csatlakozókhoz - 25...35 mm² kábel
Teljesítmény áramkör: 5 N.m - EverLink BTR csavaros csatlakozókhoz - 1...25 mm² kábel
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap (IEC 60529 szerint)
Megengedett környezeti hőmérséklet: -40...60 °C
60...70 °C teljesítménycsökkentéssel
Üzemi magasság: 0...3000 m
Tűzállóság: 850 °C (IEC 60695-2-1 szerint)
Lángterjedés: V1 (UL 94 szerint)
Méretek
Magasság: 122 mm
Szélesség: 70 mm
Mélység: 120 mm
