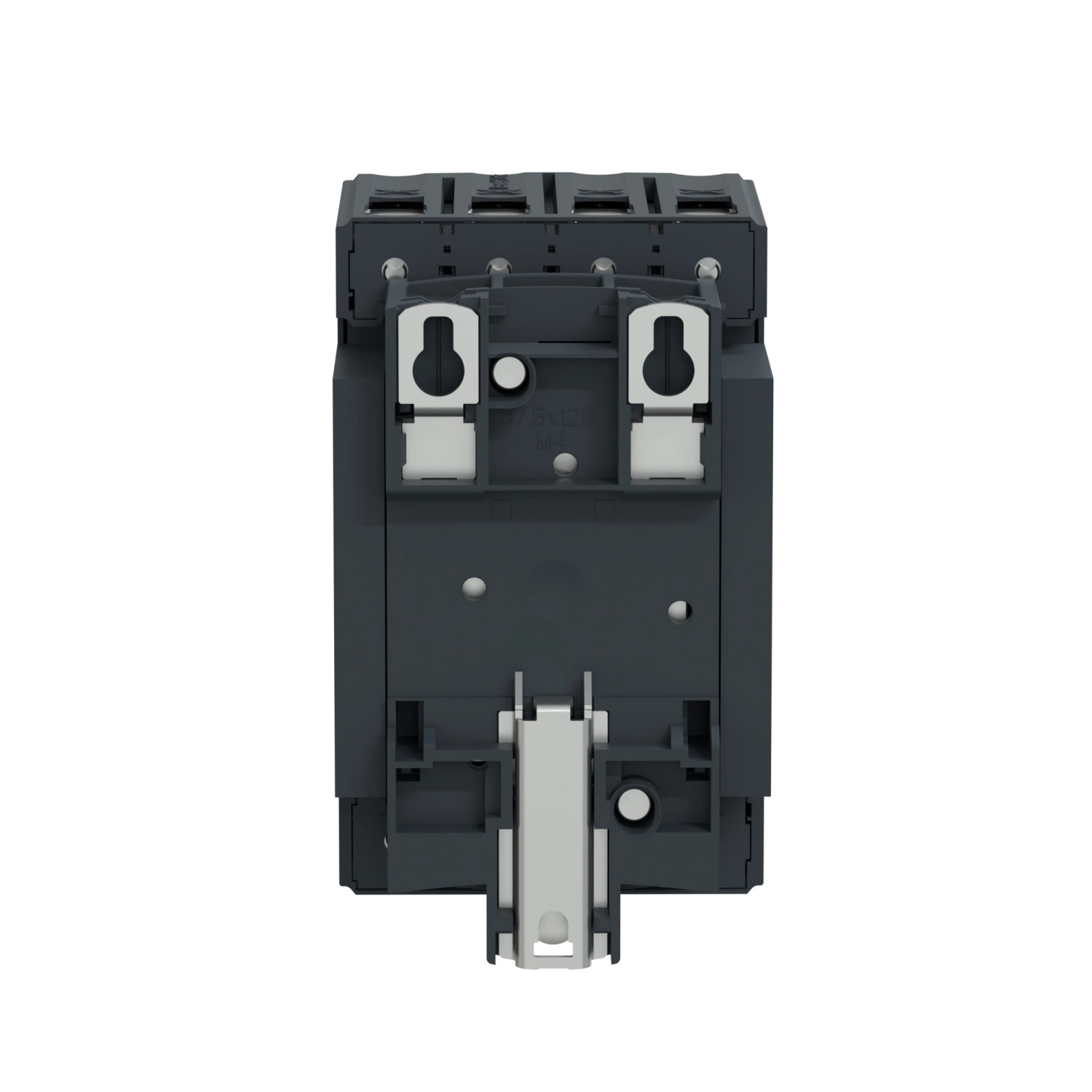

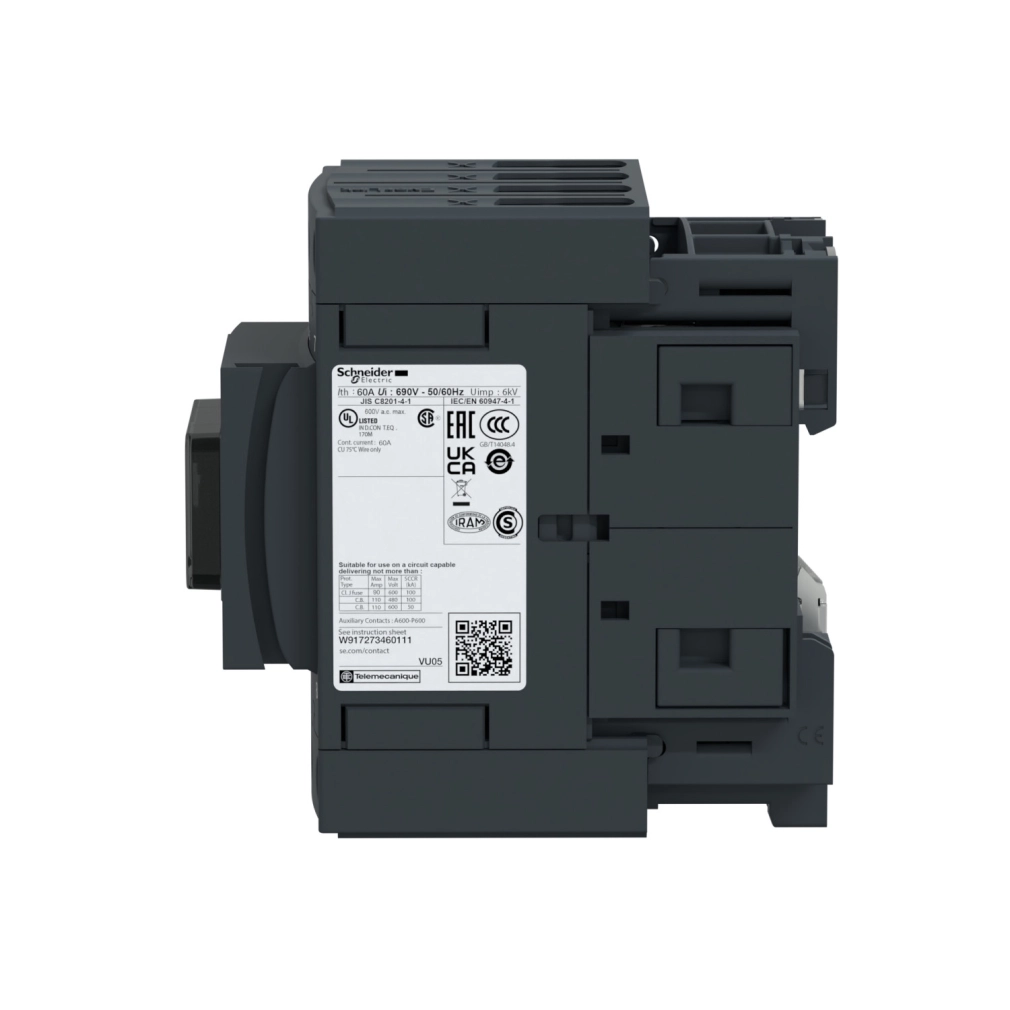

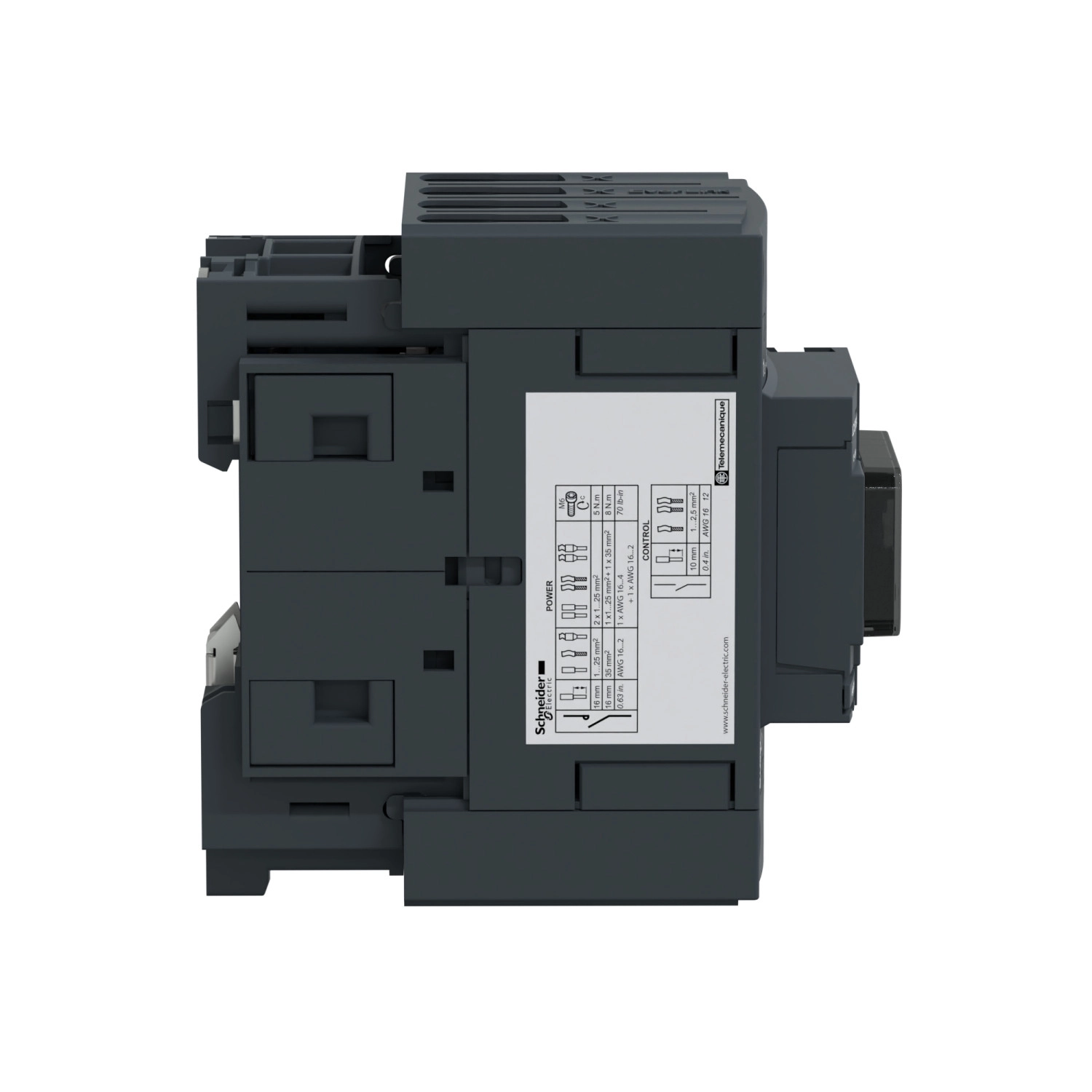

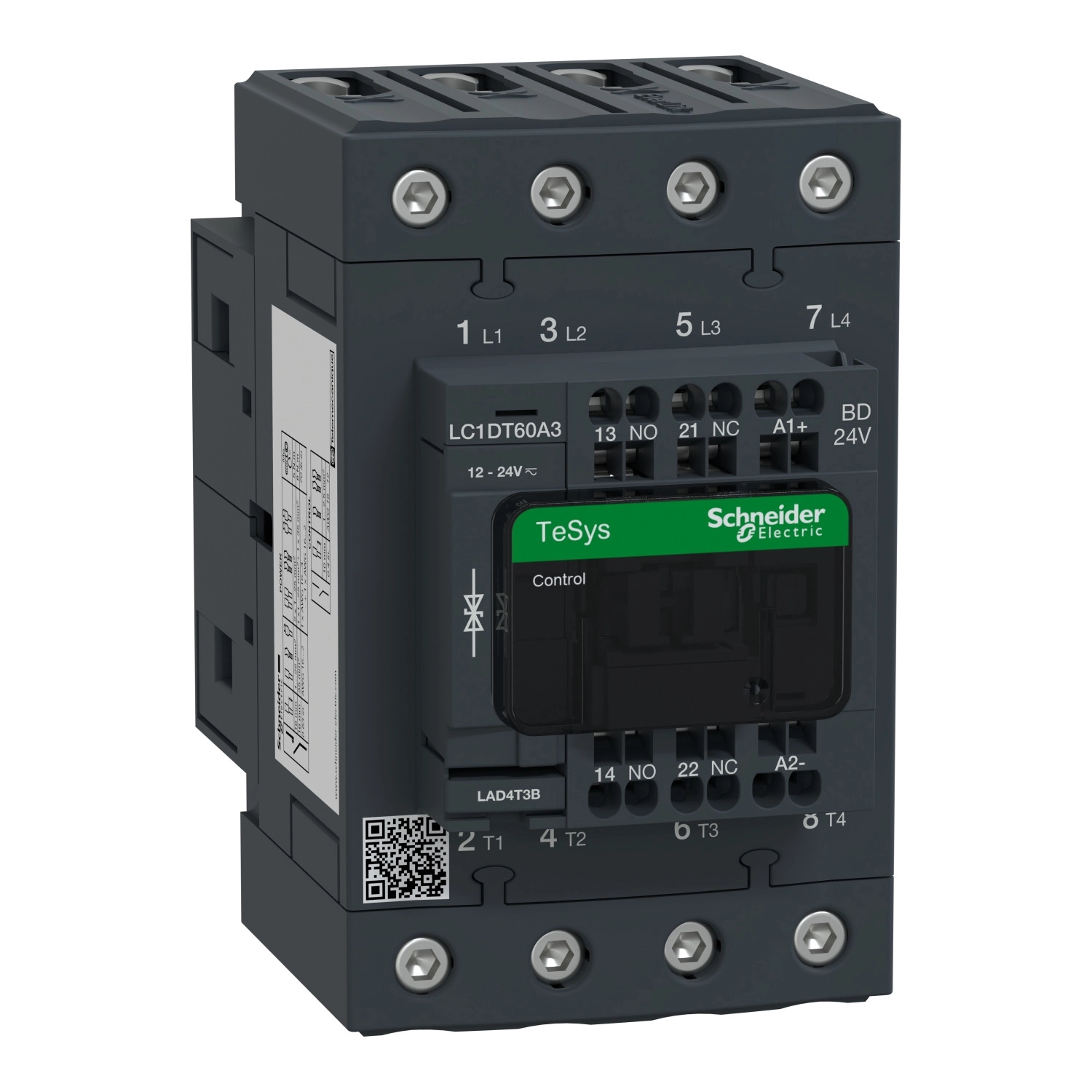

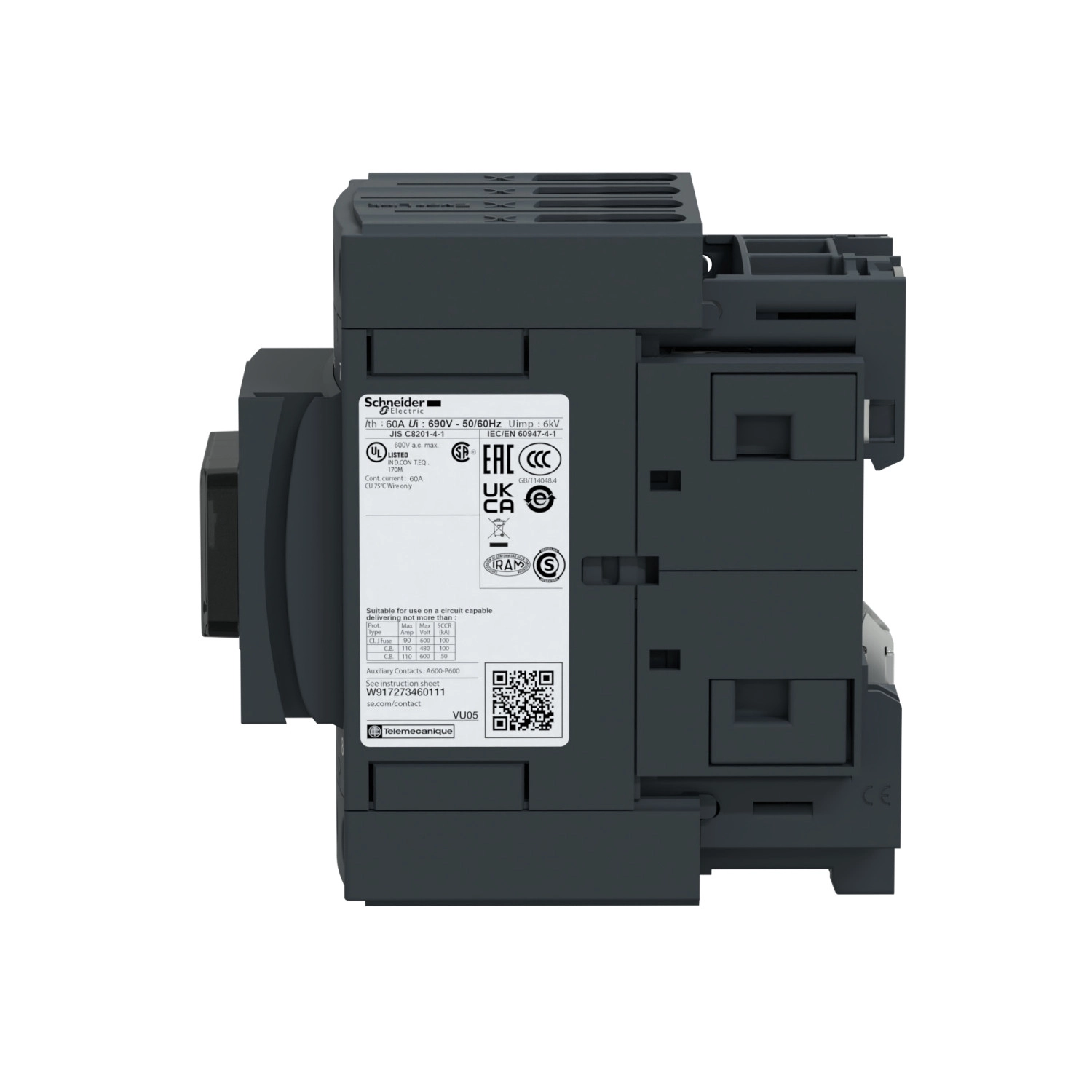

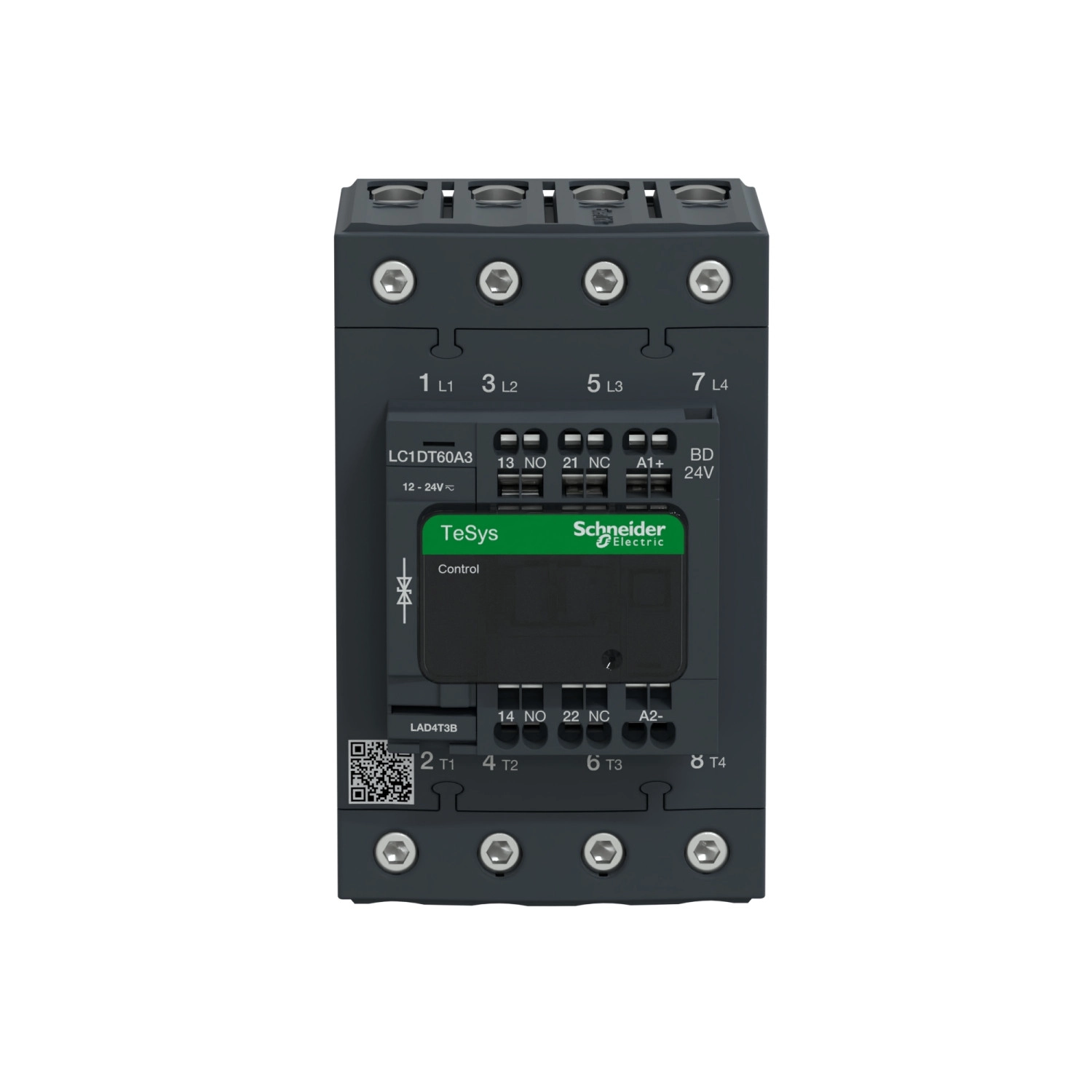

A Schneider Electric TeSys D sorozatába tartozó LC1DT60A3BD mágneskapcsoló kiváló választás ipari felhasználásra, különösen rezisztív terhelések kapcsolására. Ez a 4 pólusú, 60 amperes készülék a TeSys Deca termékcsaládba tartozik, amely megbízhatóságáról és tartósságáról ismert az ipari automatizálás területén.
A mágneskapcsoló 4 darab NO (alaphelyzetben nyitott) érintkezővel rendelkezik, és AC-1 felhasználási kategóriába tartozik, ami elsősorban nem induktív vagy enyhén induktív terhelések kapcsolására teszi alkalmassá. A névleges üzemi feszültség legfeljebb 690V AC (25-400 Hz tartományban), vagy 300V DC, míg a névleges üzemi áram 60A (60°C-ig) legfeljebb 440V AC feszültségen AC-1 kategóriában. A vezérlőkör feszültsége 24V DC, a tekercs szabványos kivitelű. A csatlakozások rugós sorkapcsokkal vannak kialakítva, ami gyors és megbízható telepítést tesz lehetővé.
A műszaki paraméterek között kiemelkedő a 10A konvencionális szabad levegőn mért hőáram a jelzőáramkörben (60°C-on), valamint a 60A a főáramkörben (60°C-on). A bekapcsolási képesség 140A AC a jelzőáramkörben az IEC 60947-5-1 szabványnak megfelelően, 250A DC a jelzőáramkörben az IEC 60947-5-1 szerint, valamint 800A 440V-on a főáramkörben az IEC 60947 szabványnak megfelelően. A névleges megszakítóképesség 800A 440V-on a főáramkörben. A mágneskapcsoló névleges rövid idejű áramerősség tűrése is figyelemre méltó: 320A 40°C-on 10 másodpercig a főáramkörben, 720A 40°C-on 1 másodpercig, 72A 40°C-on 10 percig, és 165A 40°C-on 1 percig. A jelzőáramkörben 100A 1 másodpercig, 120A 500 milliszekundumig, és 140A 100 milliszekundumig.
A berendezés szigetelési feszültsége a főáramkörben 600V CSA és UL tanúsítvánnyal, valamint 690V az IEC 60947-4-1 szabványnak megfelelően. A jelzőáramkörben ugyanez 690V az IEC 60947-1 szerint, valamint 600V CSA és UL tanúsítvánnyal. A túlfeszültség-kategória III, a szennyezettségi fok 3. A névleges lökőfeszültség-állóság 6kV az IEC 60947 szabványnak megfelelően. A biztonsági megbízhatósági szint B10d = 1369863 ciklus névleges terheléssel, és B10d = 20000000 ciklus mechanikai terheléssel az EN/ISO 13849-1 szerint. A mechanikai élettartam 10 millió kapcsolási ciklus, míg az elektromos élettartam 0,7 millió ciklus 60A AC-1 kategóriában, legfeljebb 440V üzemi feszültségnél.
Schneider Electric TeSys D - LC1DT60A3BD - 4 pólusú Everlink mágneskapcsoló AC1 415V 60A rugós vezérlő sorkapoccsal 24V DC műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméksorozat: TeSys Deca
Eszköz típusa: Mágneskapcsoló
Rövid típusmegnevezés: LC1D
Mágneskapcsoló alkalmazás: Rezisztív terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Elektromos paraméterek
Névleges üzemi feszültség: Főáramkör: <= 690 V AC 25...400 Hz
Főáramkör: <= 300 V DC
Névleges üzemi áram: 60 A (60°C-nál) <= 440 V AC AC-1 főáramkörben
Vezérlőáramkör feszültsége: 24 V DC
Átlagos impedancia: 1.6 mOhm - Ith 60 A 50 Hz főáramkörben
Teljesítmény-disszipáció pólusonként: 5.8 W AC-1
Kiegészítő információk
Kompatibilitási kód: LC1D
Pólusok érintkező összeállítása: 4 NO
Védőburkolat: Van
Konvencionális szabad levegőn mért hőáram: 10 A (60°C-nál) jelzőáramkörhöz
60 A (60°C-nál) főáramkörhöz
Mechanikai adatok
Magasság: 122 mm
Szélesség: 70 mm
Mélység: 120 mm
Csatlakozások
Csatlakozás típusa: Vezérlőáramkör: rugós sorkapcsok
Főáramkör: EverLink BTR csavaros csatlakozók
Működési körülmények
IP védettségi fokozat: IP20 előlap, IEC 60529 szerint
Megengedett környezeti hőmérséklet: -40...60°C
60...70°C teljesítménycsökkentéssel
Üzemi tengerszint feletti magasság: 0...3000 m
