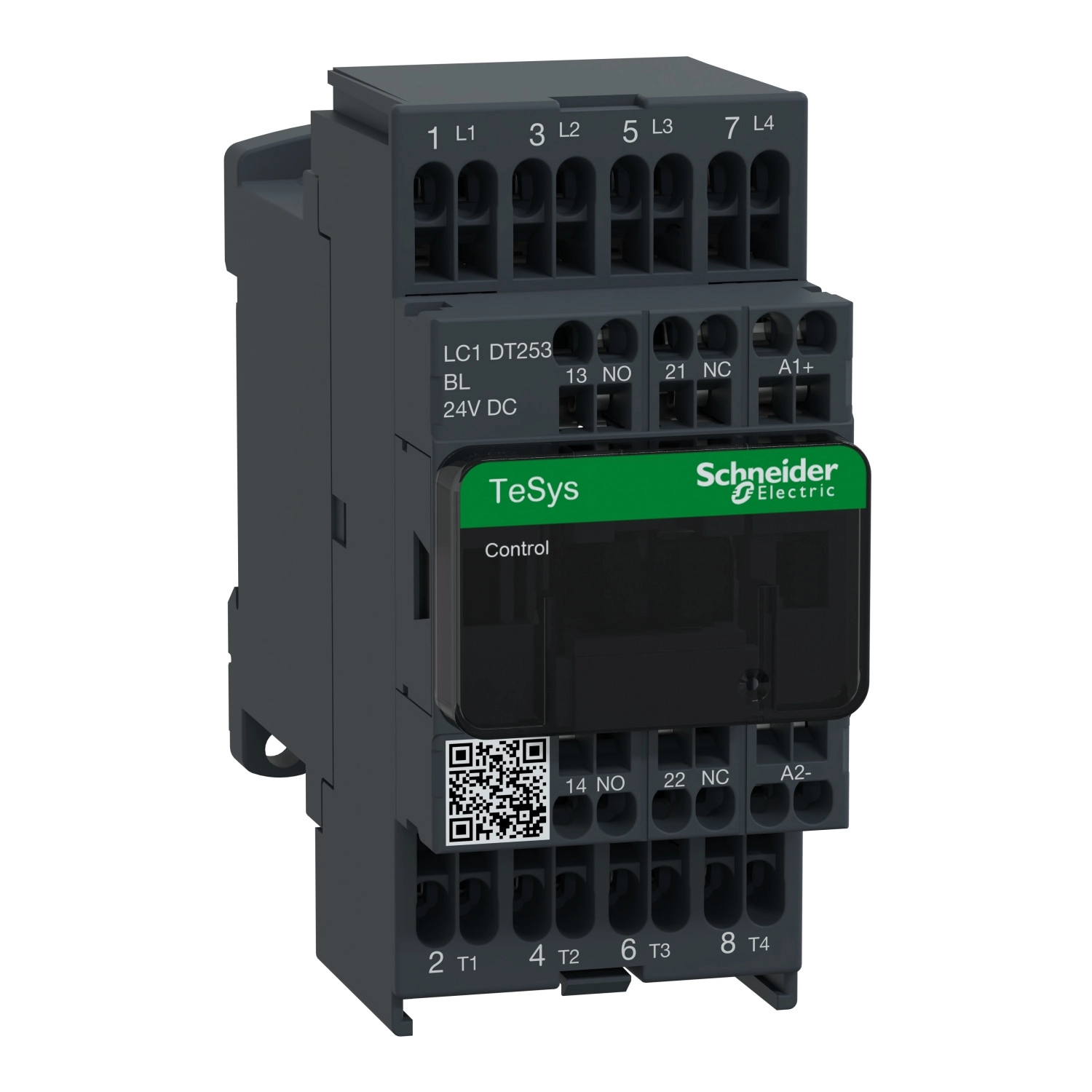

A Schneider Electric TeSys Deca LC1DT253BL mágneskapcsoló egy professzionális ipari vezérlőelem, amely kiváló megoldást nyújt az ipari alkalmazások automatizálásához és a villamosenergia-áramkörök kapcsolásához. Ez a 4 pólusú, AC-1 kategóriájú kontaktor elsősorban ellenállás jellegű terhelések kapcsolására lett tervezve, és rugós csatlakozókkal rendelkezik a gyorsabb, egyszerűbb bekötés érdekében.
A TeSys Deca termékcsalád részeként a LC1DT253BL mágneskapcsoló rendkívül megbízható működést biztosít akár a legigényesebb ipari környezetben is. A készülék 25A névleges üzemi áramerősséggel rendelkezik 440V AC feszültségig (AC-1 alkalmazásoknál), míg a vezérlőáramkör 24V DC tápfeszültséget igényel. A 4 NO (4 záró) póluselrendezés sokoldalú felhasználást tesz lehetővé, így ez a kontaktor ideális választás különböző ipari berendezésekhez és rendszerekhez.
A műszaki adatokat tekintve a LC1DT253BL számos lenyűgöző tulajdonsággal rendelkezik. A névleges szigetelési feszültség 690V (IEC szerint) a teljesítményáramkörben, míg 300V DC is rendelkezésére áll. Az átlagos impedancia mindössze 2,5 mOhm 25A-nél, az egypólusú teljesítményveszteség pedig 1,56W AC-1 üzemmódban. A készülék bekapcsolási ideje 77 ms (±15%), míg kikapcsolási ideje 25 ms (±20%). Az időállandó 40 ms, a maximális működési frekvencia pedig 3600 kapcsolás óránként 60°C-on. A beépített kétirányú csúcskorlátozó diódás védelem tovább növeli a termék élettartamát és megbízhatóságát.
A Schneider Electric TeSys D LC1DT253BL mágneskapcsoló kiemelkedő mechanikai és elektromos tartóssággal bír. A mechanikai élettartam 30 millió kapcsolási ciklus, míg az elektromos élettartam 0,8 millió ciklus 25A AC-1 üzemmódban, 440V feszültségig. A termék IP20-as védettséggel rendelkezik, és -40°C-tól +60°C-ig terjedő hőmérsékleti tartományban üzemeltethető (60°C-70°C között teljesítménycsökkentéssel). A készülék ellenáll a vibrációnak (nyitott állapotban 2G, zárt állapotban 4G) és a mechanikai sokkhatásoknak (zárt állapotban 15G, nyitott állapotban 10G) is. A termék méretei kompaktak: 99 mm magasság, 45 mm szélesség és 99 mm mélység, súlya pedig mindössze 0,365 kg.
Ez a mágneskapcsoló számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve az IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, CSA C22.2 No 14, UL 60947-4-1 és IEC 60335-1 szabványokat. A termék rendelkezik BV, LROS, RINA, GOST, CCC, GL, CSA, DNV és UL tanúsítványokkal is, így biztosítva a legmagasabb minőségi és biztonsági követelményeknek való megfelelést. A biztonsági megbízhatósági szint B10d = 1369863 ciklus névleges terhelésnél és B10d = 20000000 ciklus mechanikai terhelésnél, az EN/ISO 13849-1 szabvány szerint.
Schneider Electric TeSys D - LC1DT253BL - Mágneskapcsoló 4P 25A/AC1 műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Termék vagy komponens típus: Mágneskapcsoló
Eszköz rövid neve: LC1D
Kontaktor alkalmazás: Ellenállás jellegű terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P (4 NO)
Névleges üzemi feszültség: Teljesítmény áramkör: <= 690 V AC 25...400 Hz, Teljesítmény áramkör: <= 300 V DC
Névleges üzemi áram: 25 A (60 °C alatt) <= 440 V AC AC-1 teljesítmény áramkörnél
Vezérlőáramkör feszültsége: 24 V DC
Kiegészítő műszaki adatok
Kompatibilitási kód: LC1D
Pólus érintkező összetétel: 4 NO (záró)
Védőburkolat: Van
Hagyományos szabad levegő termikus áram: 10 A (60 °C-on) jelző áramkörnél, 25 A (60 °C-on) teljesítmény áramkörnél
Irms névleges bekapcsolási kapacitás: 140 A AC jelző áramkörhöz (IEC 60947-5-1), 250 A DC jelző áramkörhöz (IEC 60947-5-1), 250 A 440 V-nál teljesítmény áramkörhöz (IEC 60947)
Névleges megszakítási képesség: 250 A 440 V-nál teljesítmény áramkörnél (IEC 60947)
Átlagos impedancia: 2,5 mOhm - Ith 25 A 50 Hz teljesítmény áramkörnél
Teljesítmény disszipáció pólusonként: 1,56 W AC-1
Tekercstechnológia: Beépített kétirányú csúcskorlátozó diódás szupresszor
Vezérlőáramkör feszültség határok: 0,1...0,3 Uc (-40...70 °C): ejtés DC, 0,8...1,25 Uc (-40...60 °C): működés DC, 1...1,25 Uc (60...70 °C): működés DC
Indítási teljesítmény (W): 2,4 W (20 °C-on)
Tartási teljesítmény fogyasztás (W): 2,4 W 20 °C-on
Működési idő: 77 ±15% ms zárás, 25 ±20% ms nyitás
Időállandó: 40 ms
Maximális működési frekvencia: 3600 ciklus/óra 60 °C-on
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap (IEC 60529 szerint)
Megengedett környezeti hőmérséklet: -40...60 °C, 60...70 °C teljesítménycsökkentéssel
Működési magasság: 0...3000 m
Mechanikai tartósság: 30 millió ciklus
Elektromos tartósság: 0,8 millió ciklus 25 A AC-1 Ue <= 440 V
Méretek (M×Sz×Mé): 99 mm × 45 mm × 99 mm
Nettó tömeg: 0,365 kg
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, IEC 60335-1
Terméktanúsítványok: BV, LROS, RINA, GOST, CCC, GL, CSA, DNV, UL
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus kontaktor névleges terheléssel (EN/ISO 13849-1), B10d = 20000000 ciklus kontaktor mechanikai terheléssel (EN/ISO 13849-1)
